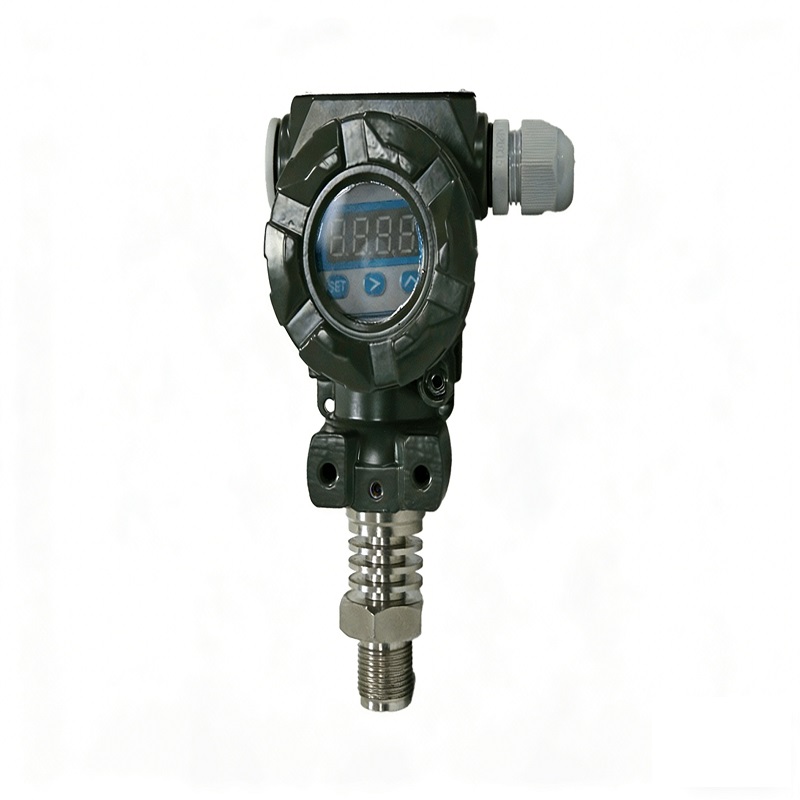

GCC—ZNKG型 智能压力液位控制器
安徽初辰 专业生产的 GCC-ZNKG型智能压力液位控制器，集成高性能压力传感器与进口高速微处理器，集测量显示、远程变送、通讯和控制于一体。适用于石油、化工、冶金、环保、水处理等行业的压力、液位测量与控制。厂家直供，价格优惠，欢迎来电咨询定制。
✅ 四路继电器输出
HH/H/L/LL 四组独立报警
✅ 多种输出可选
4-20mA/RS485/RS232C，支持MODBUS
✅ 强腐蚀介质兼容
盐酸/硫酸/硝酸/氢氟酸/氢氧化钠等
✅ 宽温区定制
常温-20~80℃ / 高温-30~750℃
✅ 高精度高稳定
精度0.25%FS，零点漂移≤0.05%FS/℃
一、主要技术参数
| 测量介质 | 气体、液体；适用于盐酸、硫酸、硝酸、氢氟酸、氢氧化钠、双氧水等强腐蚀性液体，化工废水、电镀废水等 |
|---|---|
| 工作温度 | 常温型：-20~80℃；高温型：-30~750℃（订货前请说明） |
| 供电电源 | 24VDC |
| 输出信号 （可选定制） |
|
| 精度等级 | 0.25%FS / 0.5%FS |
| 零点漂移 | ≤0.05%FS/℃（环境温度偏离参比条件时） |
| 热灵敏度漂移 | ≤0.05%FS/℃（满量程漂移） |
| 工作环境 | 液位测量须在通大气压环境下进行；压力测量不受环境限制 |
二、外形及安装
控制器由壳体、控制电路、接线端子、法兰、防护帽、中空导线等组成。

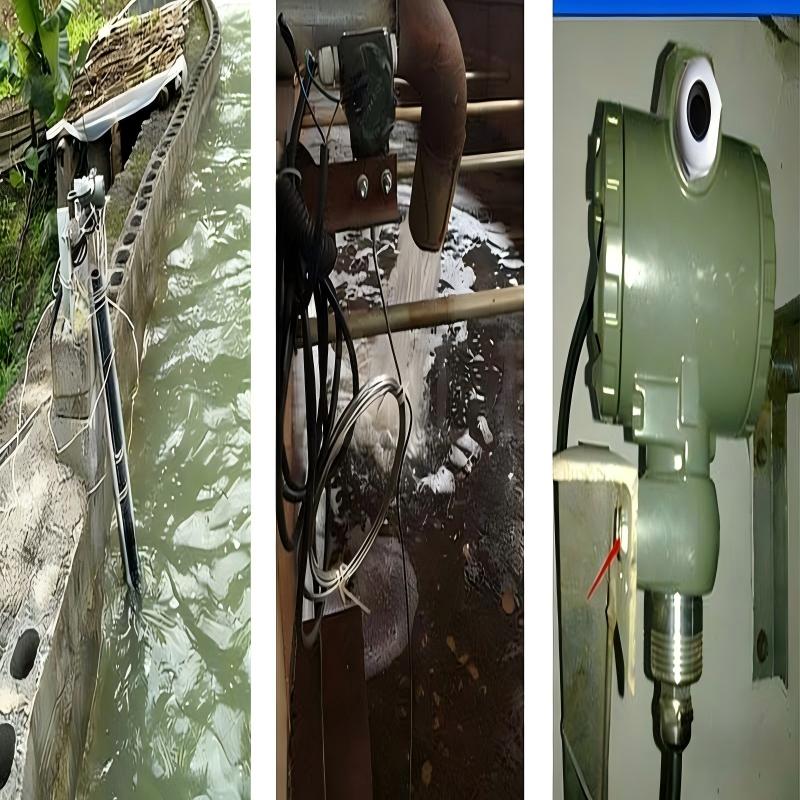

📷 【现场安装实物参考】
液位变送器现场安装
📷 【液位变送器现场安装】
投入式液位计现场
点击上方图片
替换
三、安装方法
位置选择：选择易于操作、维护的地方进行安装（螺纹或法兰连接）。
避免振动：安装部位不能有震动或颤抖，如有特殊要求请订货前说明。
远离热源：安装部位应避开热源，必要时采取隔热措施。
投入式液位安装：探头需沉入容器底部；压力安装时螺纹需垂直于大地。
沉淀物处理：若容器底部沉淀物较厚，订货前请说明，可选配防堵型探头。
📷 【投入式液位计现场】

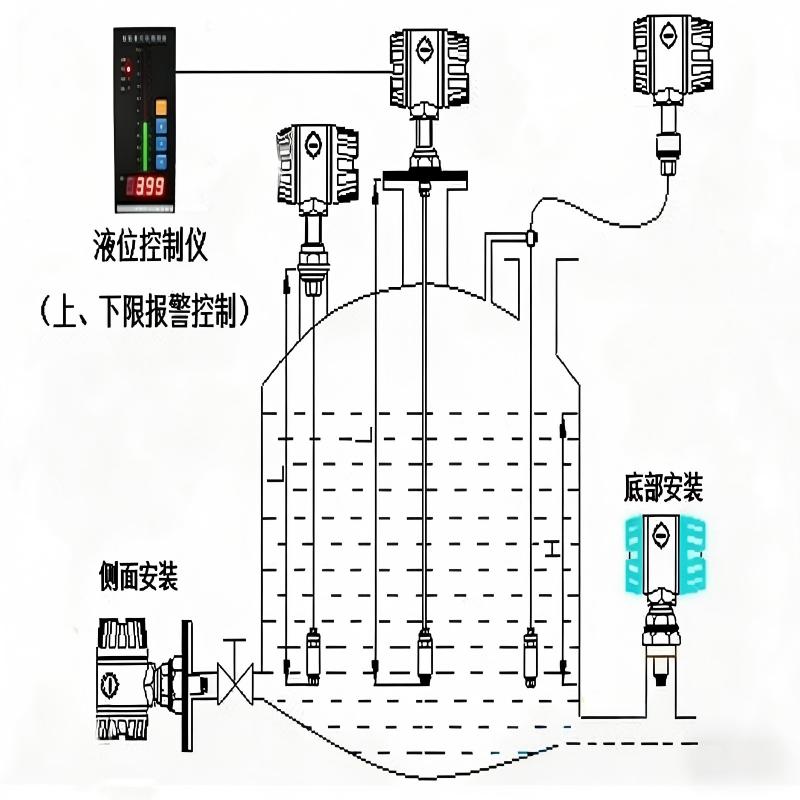

投入式液位计安装示意图
四、接线说明

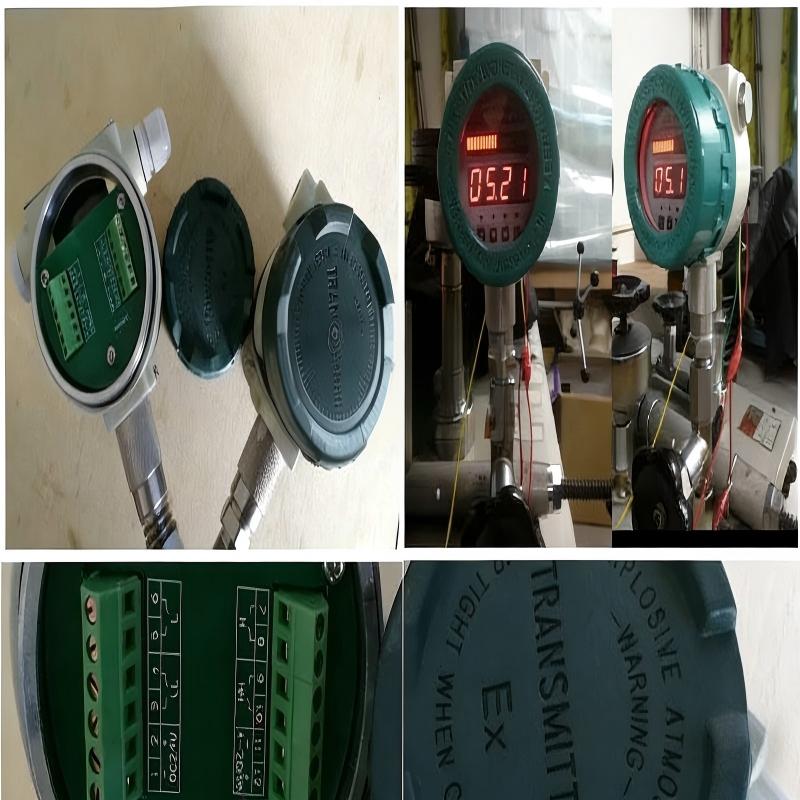

端子定义（1-12号端子）
| 端子号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定义 | 24V- | 24V+ | LL | L | H | HH | 4-20mA+ | 4-20mA- |
输出选型对应接线
选配4-20mA输出：SIG+（4-20mA+），SIG-（4-20mA-）
选配RS485输出：SIG+ (A/D+)，SIG- (B/D-)，G (信号地)
选配RS232C输出：SIG+ (TXD)，SIG- (RXD)，G (信号地)
继电器接口：HH—上上限报警，H—上限报警，L—下限报警，LL—下下限报警

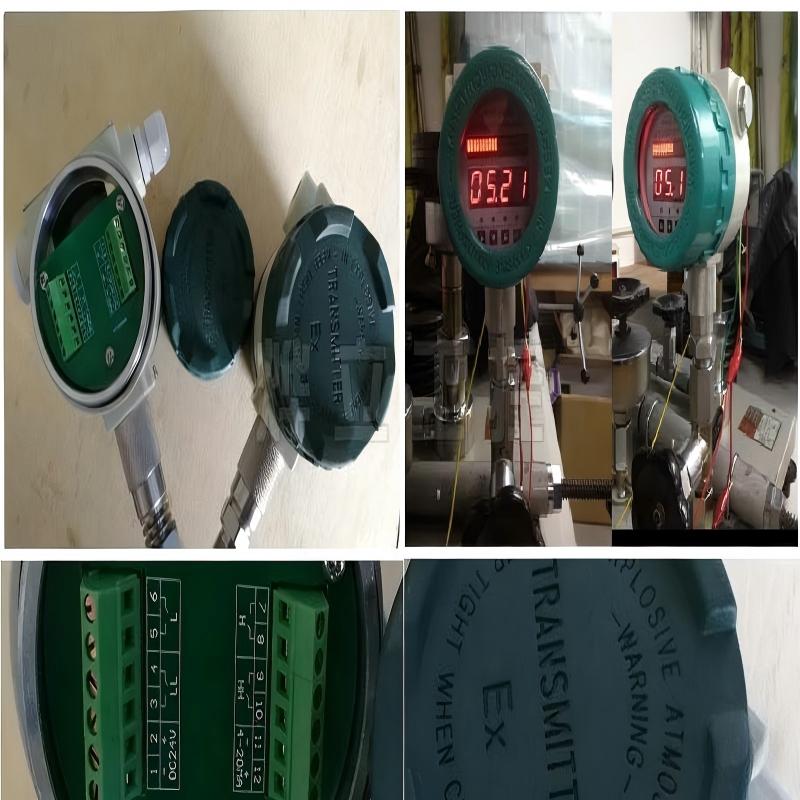

📷 【安装示意图参考】
液位变送器安装接线示意图
（插入接线示意图）
五、安全使用注意事项
小心搬运：搬运与安装时应避免碰撞，防止损坏内部电路和传感器。
严禁触碰膜片：变送器进压口内有进口隔离膜硅片，切勿用任何异物触碰。
正确接线：电气连接请严格遵照接线方法，错误接线会造成电路损坏。
禁止吊装重物：请勿利用导线吊装产品之外的重物。
强腐蚀环境防护：在强腐蚀性蒸汽环境下，建议用透明塑料袋包裹变送器主体，并密封防水接头和盖子，防止腐蚀性蒸汽进入电路板。
禁止私自拆卸：产品发生异常时，请勿擅自打开修理，请及时联系厂家，否则视为人为损坏处理。
⚠️ 温馨提示： 在强腐蚀性环境下，腐蚀性蒸汽会通过防水接头等部位进入变送器内，腐蚀电路板。建议在变送器外部包裹透明塑料袋，并确保防水接头和盖子密封良好，以延长产品寿命。
