80G高频雷达液位计
常见问题

FMCW技术 · 选型 · 安装 · 调试 · 故障

📡 聚焦80GHz频段优势，覆盖小盲区、抗干扰、精准测量等热点

基本原理        80G优势        选型指南        安装调试        参数设置        故障处理        通讯输出        对比其他

📡 一、基本原理 (Q1-Q10)

80GHz雷达液位计的工作原理？

采用调频连续波（FMCW）技术。发射频率随时间线性变化的连续波，与回波混频得到频率差，通过FFT计算距离。公式：距离 = (c × Δf) / (2 × 扫频带宽)。

FMCW与脉冲波雷达有何区别？

FMCW发射连续调频波，通过频率差测距，精度高、功耗低；脉冲波通过发射脉冲测量时间差，电路复杂。

80GHz频率有什么特殊？

属于W波段，波长约3.75mm。高频意味着波束角更小（最小3°），能量更集中，天线尺寸更小，精度更高。

80GHz雷达的盲区多大？

盲区极小，通常小于0.1米，甚至可做到0.05米，适合小罐体和近距测量。

测量精度能达到多少？

±1mm或±2mm，取决于型号和测量条件。

最大量程是多少？

液体工况可达120米，固体料位可达60米。

对人体有害吗？

80GHz属于毫米波，功率极低（mW级），远低于国际安全标准，对人体无害。

什么是虚假回波抑制？

雷达可学习并存储罐内固定障碍物（如罐壁、管道）的回波，测量时自动过滤，只跟踪真实液位回波。

什么是多重回波跟踪？

当液面反射弱时，雷达可跟踪二次回波（从罐底反射）来推算液位，提高可靠性。

介电常数对测量有影响吗？

80GHz雷达可测量介电常数≥1.5的介质，低介电常数（如油品）也能可靠反射。

✨ 二、80GHz核心优势 (Q11-Q20)

80G比26G雷达好在哪？

波束角更小（3° vs 10°），能量集中，干扰少；天线尺寸更小，便于安装；精度更高；盲区更小；对介电常数要求更低。

小罐体测量优势？

窄波束避免罐壁干扰，小盲区适合矮罐，可测到罐底。

狭窄空间安装优势？

透镜天线尺寸仅需Φ40-80mm，适合小开孔和紧凑空间。

低介电常数介质测量？

80GHz波长更短，对低介电常数介质（如液化气、塑料颗粒）反射更强，测量更可靠。

抗干扰能力如何？

窄波束避开干扰物；FMCW技术抗固定干扰能力强；频率高不易受其他雷达干扰。

泡沫影响大吗？

轻薄泡沫不影响；厚密泡沫会衰减信号，但80GHz穿透力优于低频雷达。

蒸汽影响大吗？

80GHz对蒸汽不敏感，可在沸腾、蒸发工况稳定工作。

粘附影响大吗？

天线表面粘附物会影响信号发射/接收，但80GHz透镜天线具有防粘涂层选项，可配吹扫装置。

粉尘环境表现？

毫米波穿透粉尘能力强，适合固体料仓测量。

温度和压力适应性？

工作温度-40~200℃（高温型可达400℃），压力-0.1~4.0MPa（特殊可达40MPa）。

📐 三、选型指南 (Q21-Q32)

如何根据介质选型？

液体可选通用型；腐蚀性介质选PTFE/PVDF防腐型；固体粉末选粉尘防爆型。

天线类型怎么选？

透镜天线（标准型，聚焦好）；水滴天线（防凝结）；喇叭天线（高温高压）。

防爆等级怎么选？

根据危险区域：Zone0选Ex ia IIC T4本安型；Zone1/2可选Ex d隔爆型。

过程连接方式？

螺纹G1½、G2；法兰DN50/80/100；卡箍等。

供电方式？

两线制(24V DC)最常用，四线制(220V AC)用于大功率场合。

输出信号有哪些？

4-20mA+HART、RS485 Modbus、继电器、蓝牙调试等。

高温工况如何选？

选高温型，加散热片，或采用天线与电子舱分离的分体式。

高压工况如何选？

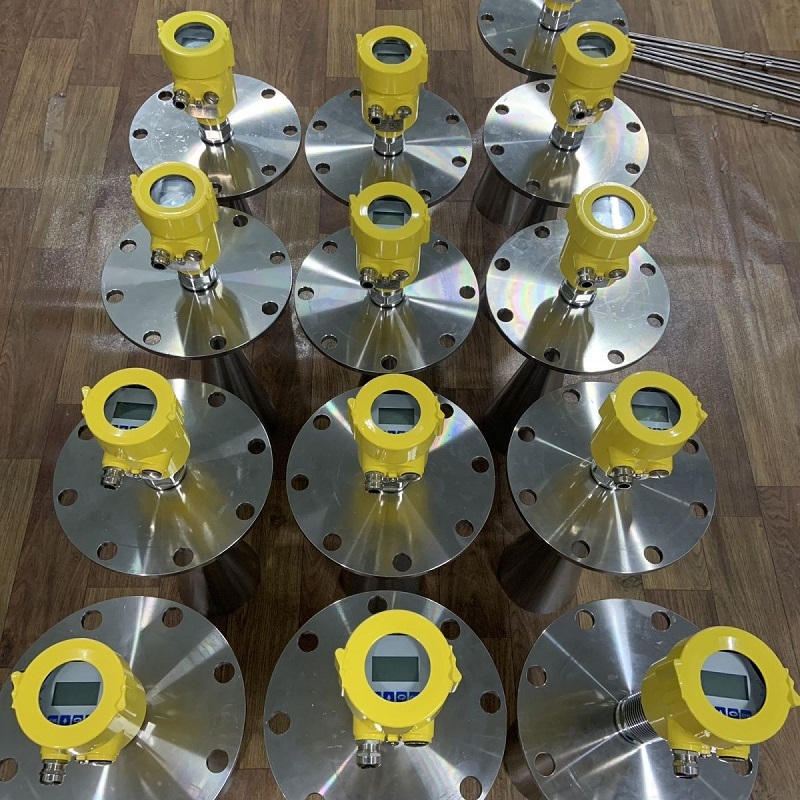

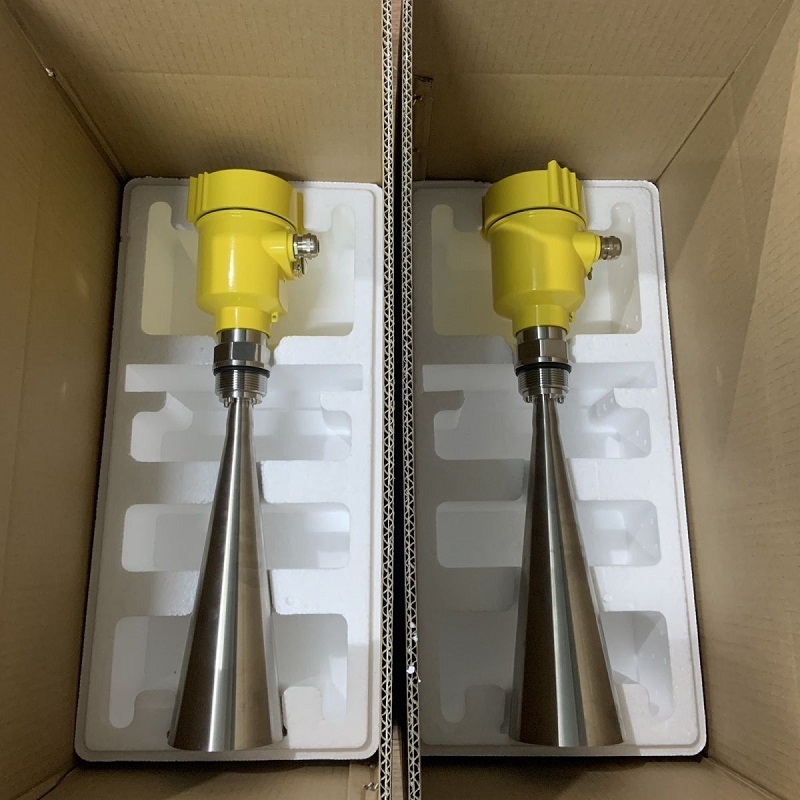

选高压型，喇叭天线，最高可达40MPa。

强腐蚀介质如何选？

全PTFE/PVDF防腐天线，或加防腐涂层。

固体料位测量选型？

选大功率型，喇叭天线，带吹扫装置，防尘。

介电常数低于1.5能测吗？

需特殊设计，或选用导波雷达。

需要防雷吗？

建议配防雷模块，户外安装做好接地。

🔧 四、安装调试 (Q33-Q48)

安装位置如何选择？

远离进料口、罐壁障碍物；波束路径内无障碍；垂直对准液面。

盲区如何处理？

80G雷达盲区极小(<0.1m)，但仍需确保最高液位不进入盲区。

安装高度如何确定？

安装高度 = 最大液位 + 盲区 + 余量(0.1-0.3m)。

波束角多大？

80GHz雷达典型波束角3°-8°，取决于天线尺寸。

罐内障碍物怎么办？

尽量避开；学习虚假回波抑制；安装反射板引导波束。

导波管安装要求？

管内壁光滑，底部开口，顶部通气。雷达对准管中心。

旁通管安装要求？

管径≥80mm，雷达安装在管顶，波束沿管轴向下。

倾斜安装可以吗？

一般垂直安装。如液面波动大，可稍倾斜避开垂直反射，但角度不宜过大。

多个雷达近距离安装会干扰吗？

80GHz不同频段，干扰极小。可错开频率或同步控制。

接线注意事项？

屏蔽电缆单端接地，电源与信号线分开，远离动力线。

上电无显示？

检查电源电压和极性，检查保险丝。

如何蓝牙调试？

手机下载APP，连接雷达蓝牙，可查看回波曲线、设置参数。

空罐调试步骤？

设置空罐距离(探头到罐底)，满罐距离(探头到最高液位)，对应4-20mA。

如何查看回波曲线？

通过手操器、蓝牙或上位机软件查看，分析干扰和真实回波。

虚假回波如何学习？

空罐状态启动学习，雷达记录当前干扰，存入数据库。

安装后需做哪些测试？

测试低/高液位报警，模拟输出，通讯等。

⚙️ 五、参数设置 (Q49-Q58)

基本设置参数？

罐体形状、安装高度、量程、介质类型、介电常数范围。

介电常数如何设置？

可手动输入，或选择介质类型（如油、水、酸等）自动匹配。

回波阈值设置？

设置最小回波强度，低于此值忽略，避免噪声干扰。

阻尼时间作用？

平滑输出，时间越长越平滑，但响应变慢。

失效安全模式？

回波丢失时输出可设为保持、最大值、最小值或预设值。

继电器报警设置？

设置报警点(高高、高、低、低低)和回差，避免频繁动作。

通讯参数设置？

地址、波特率、校验方式，与上位机一致。

小波抑制设置？

设置抑制微小波动的灵敏度，适用于液面平静工况。

近距抑制设置？

忽略近距干扰回波，用于盲区附近的干扰。

温度补偿如何设置？

通常自动，也可手动输入环境温度。

⚠️ 六、故障处理 (Q59-Q74)

无回波/回波丢失？

盲区内、天线结垢、介电常数过低、液面倾斜、泡沫过厚。检查安装，清理天线，调整参数。

液位显示跳动？

液面波动、干扰回波、电气干扰。增大阻尼，检查虚假回波抑制，检查屏蔽接地。

显示值偏高？

可能检测到上层干扰物（如泡沫层），或虚假回波误判。检查回波曲线，调整阈值。

显示值偏低？

可能检测到二次回波，或多重回波。启用多重回波跟踪功能。

输出电流固定4mA？

空罐或回波丢失处于失效模式(默认4mA)，检查回波质量。

输出电流固定20mA？

满罐或回波丢失设置为20mA，检查回波质量。

输出电流与液位不符？

重新标定4-20mA，检查回路负载和供电。

RS485通讯不上？

检查地址、波特率、接线(A/B是否接反)、终端电阻。

天线结垢如何处理？

定期清洗，或配吹扫/清洗装置，选防粘涂层。

雷击后无显示？

可能电路板损坏，检查保险丝、电源模块，联系维修。

上电后显示屏不亮？

检查电源，检查接线端子，检查内部保险丝。

按键无反应？

键盘锁死，解除锁定；或电路板故障。

回波信号弱？

检查天线方向，清理表面，调整增益或阈值。

测量值突然跳变？

可能回波丢失或误抓到干扰。查看回波曲线，重新学习虚假回波。

导波管内测量不准？

检查管内堵塞、结垢，管壁光滑度。

搅拌器干扰？

在搅拌停止时学习虚假回波，或调整安装位置。

📡 七、通讯输出 (Q75-Q79)

4-20mA最大负载？

负载 ≤ (供电电压 - 12V) / 0.02A。24V时最大600Ω。

两线制和四线制区别？

两线制：信号和供电共用，适合远传；四线制：供电和信号分开，功率大。

RS485最大距离？

理论1200米，实际≤800米，取决于波特率。

HART协议如何连接？

HART信号叠加在4-20mA上，需配HART手操器或转换器。

蓝牙调试范围？

通常10-25米，需视距。

🔄 八、对比其他技术 (Q80-Q85)

80G雷达 vs 超声波？

雷达不受温度、压力、蒸汽影响，可测泡沫/粉尘；超声波价格低，但受环境影响大。

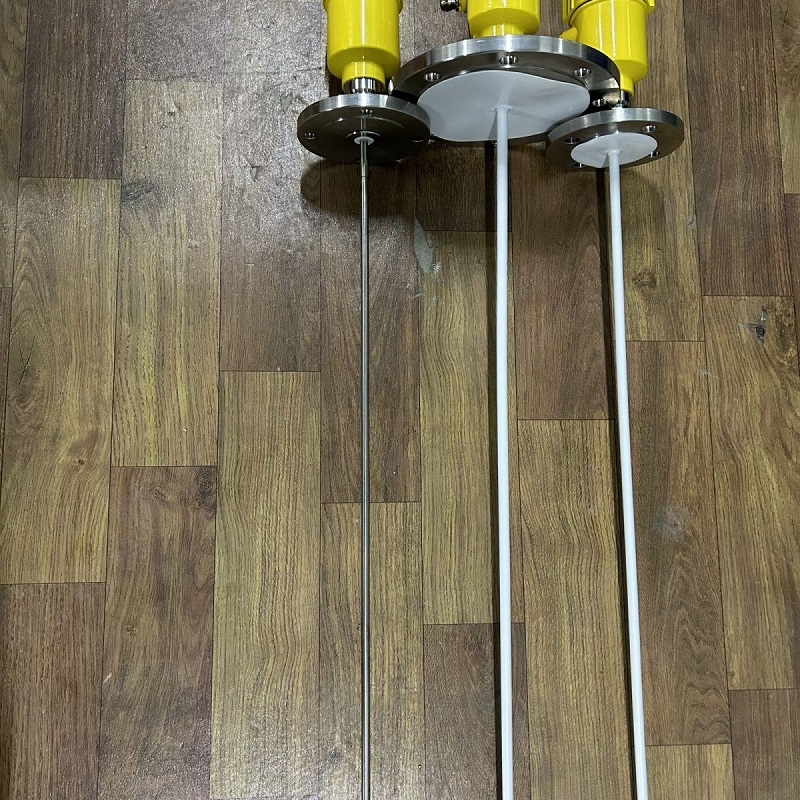

80G雷达 vs 导波雷达？

导波雷达适合介电常数极低、有泡沫/搅拌场合；80G非接触，适合腐蚀性、粘稠介质，安装简单。

80G vs 26G雷达？

80G波束更窄、盲区更小、精度更高、天线更小，适合小罐和复杂工况。

80G雷达 vs 激光？

激光精度极高，但受粉尘、蒸汽影响大；雷达穿透力强，适应性广。

什么情况不能用雷达？

介电常数<1.2、真空环境、严重结垢（需吹扫）。

使用寿命？

一般10-15年，取决于环境。
