磁翻板液位计
常见问题快速解答
📋 原理 · 选型 · 安装 · 维护 · 故障 · 远传
基本原理 选型指南 安装调试 维护保养 故障处理 远传配套 材质防腐 其他问题
🔷 一、基本原理 (Q1-Q12)
磁翻板液位计的工作原理是什么？
基于阿基米德原理和磁耦合。浮子内磁钢随液位升降，带动外部翻板翻转，红白分界显示液位。
与玻璃管液位计相比有何优势？
玻璃管易碎易堵；磁翻板耐压高、显示醒目、可远传、介质与显示隔离更安全。
翻板红/白代表什么？
红色代表有液位（浮子位置），白色代表无液位。部分厂家颜色可能相反。
浮子为什么必须有磁性？
内部永磁体用于耦合翻板翻转，并触发干簧管远传信号。
可以测量界位吗？
可以。选用合适的界面浮子（密度介于两种介质之间），即可测量油水等界面。
翻板不翻转的原因？
浮子卡阻、磁性减弱、翻板轴脏污卡死、介质含铁屑吸附浮子。
直接测量还是间接测量？
属于直接测量，但显示通过磁耦合间接传递，兼顾安全与直观。
能否测高温介质？
可以，最高450℃。需用耐高温磁钢（钐钴）及高温型浮子，加散热片。
测量高压介质有何要求？
最高可达25MPa以上。需厚壁无缝钢管，浮子耐压强度足够，法兰等级相应提高。
能测腐蚀性介质吗？
可以。接液可选304衬PTFE、PP、钛材、哈氏合金等防腐材料。
浮子材质如何选择？
304/316L一般介质；钛材强腐蚀；PTFE强酸碱；根据腐蚀性和温度选。
翻板箱体什么材质？
通常304或铝合金，户外可选304提高耐候性。
📐 二、选型指南 (Q13-Q25)

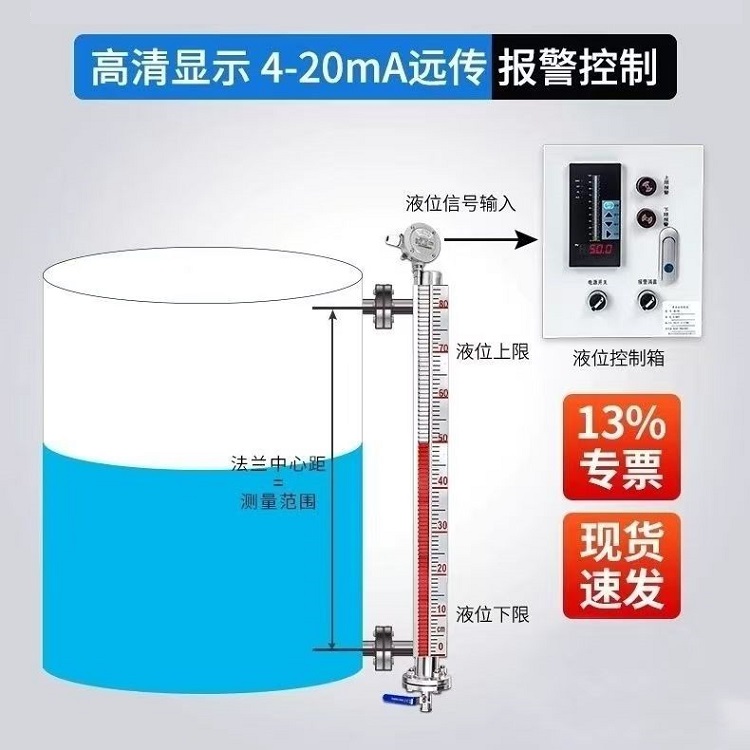

如何确定中心距和测量范围？
中心距指上下法兰中心距离，通常等于实际测量范围。根据罐体高度、最低/最高液位确定。
浮子密度如何选？
浮子密度应小于介质密度的75%，确保浮力足够。如介质密度0.8，浮子密度≤0.6。
介质密度低于多少不能测？
通常下限0.45g/cm³。更低密度需特殊设计大体积浮子。
需要远传时如何选？
需配干簧管远传变送器或磁致伸缩变送器，输出4-20mA。注意与浮子磁场匹配。
何时需加伴热？
介质易结晶、凝固或高粘度时，选夹套型，通蒸汽或导热油保温。
防爆场合如何选？
选防爆型远传变送器，防爆等级Ex d IIC T6，接线盒符合防爆要求。
法兰标准怎么选？
根据现场法兰标准，常见HG/T 20592、GB/T 9119、ANSI 150LB等，提供口径和压力等级。

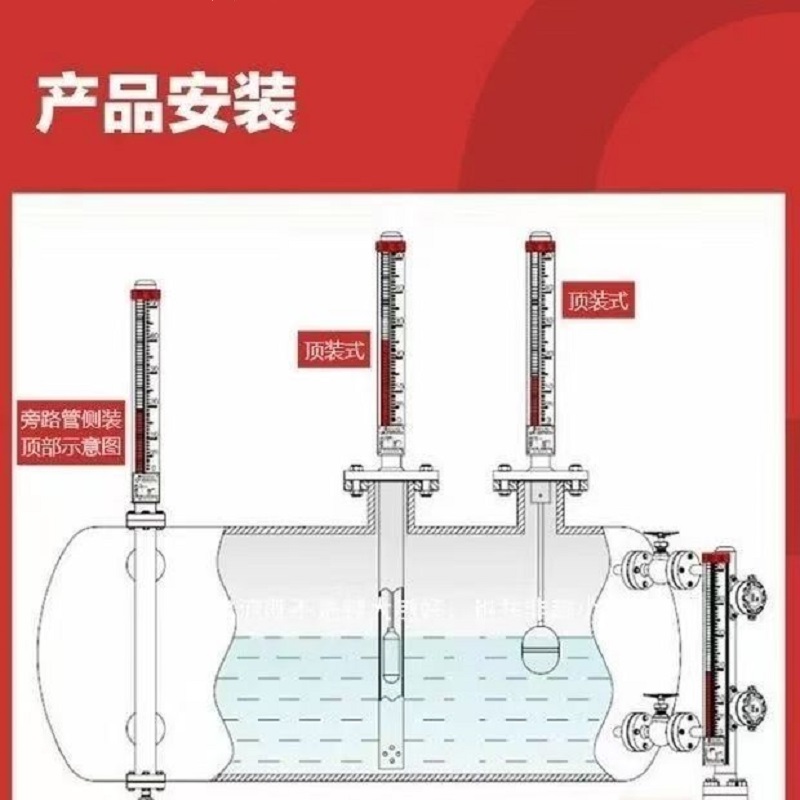

侧装式和顶装式怎么选？
侧装式最常用；顶装式用于地下罐、卧式罐或无法侧面开孔场合。
是否需要排污阀？
建议配置。底部排污阀便于清洗、排渣和检修排空。
远传模块精度？
干簧管式约±10mm，磁致伸缩式可达±1mm。
同时需要现场显示和远传？
标准配置即为翻板现场显示+侧装远传变送器，两者独立工作。
高温高压同时存在注意什么？
需高温磁钢，考虑热膨胀，建议带散热片。
订货需提供哪些参数？
介质名称、密度、温度、压力、中心距、法兰规格、是否远传、防腐、伴热等。

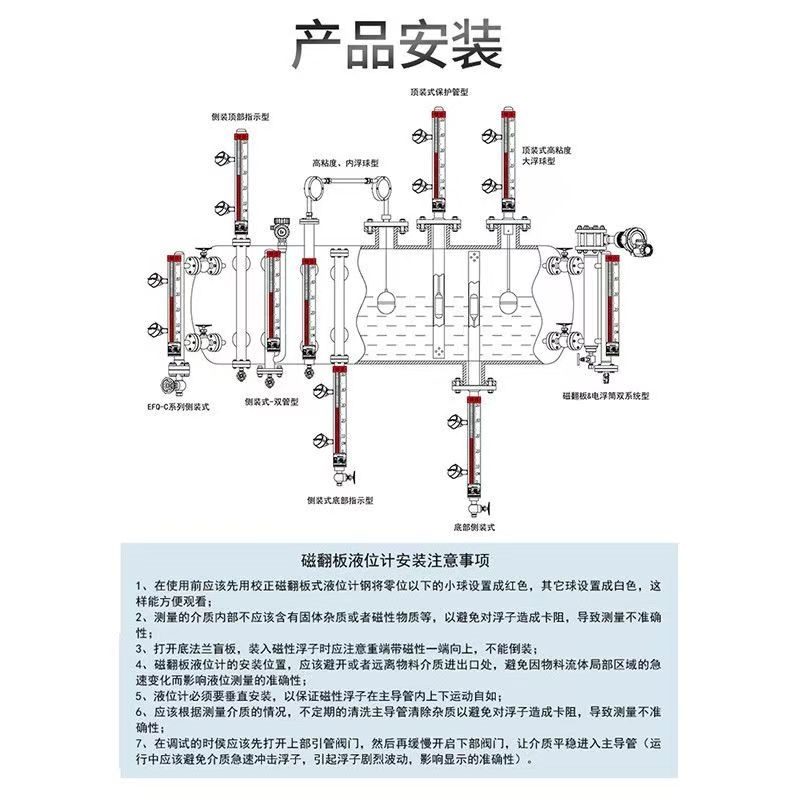

🔧 三、安装调试 (Q26-Q40)
安装前准备？
检查型号参数；检查法兰尺寸；清除管内异物；确认浮子方向（箭头向上）。
如何保证垂直度？
垂直度偏差应小于3°，用水平尺或线锤校正。
浮子装入主管注意？
轻拿轻放，磁性端朝上，不可倒置。缓慢放入，防止变形。
翻板安装方向？
朝向易于观察侧，安装后用磁铁测试翻转是否灵活。
远传变送器如何装？
紧贴主管外侧，固定在卡槽内，确保干簧管与浮子磁钢对应。
上下法兰连接注意？
垫片对中，均匀紧固，防止法兰变形导致主管弯曲。
排污阀安装？
装在底部法兰下方，便于排污，管道需支撑。
伴热装置接管？
按蒸汽流向连接，首次通蒸汽应缓慢预热。
如何模拟液位调试？
用磁铁沿主管上下移动，观察翻板翻转和远传电流变化。
翻板翻转不灵？
检查翻板轴是否卡涩，可润滑或轻拨。磁力弱则换浮子。
远传信号如何校准？
空罐调零点4mA，满罐调满度20mA，通过电位器或HART调整。
安装后需做耐压试验？
建议做，检查法兰泄漏，压力为设计压力的1.5倍。
浮子卡住怎么办？
轻微卡阻可上下活动浮子（需排空），严重则拆下主管清理。
远传信号不稳定原因？
浮子抖动、干簧管损坏、接线松动、强磁场干扰。
投入运行前需注水测试？
建议用水测试，检查显示和远传是否一致。
🧹 四、维护保养 (Q41-Q55)
日常巡检看什么？
翻板是否清晰卡滞；法兰有无泄漏；远传显示正常；排污阀无渗漏。
多久清洗一次？
根据脏污程度，一般3-6个月清洗一次。
如何清洗主管内部？
打开排污阀排空，用清水或溶剂冲洗，必要时拆浮子用软刷清洗。
浮子表面结垢？
用软布或铜刷轻除，勿伤浮子壁。严重结垢需酸洗。
翻板褪色怎么办？
可购买翻板贴膜更换，或整体更换翻板箱。
远传模块如何维护？
保持接线盒密封防水；定期检查接线；检查干簧管阻值。
磁钢退磁怎么判断？
浮子磁性减弱导致翻板无力翻转，可用高斯计测量。
冬季防冻措施？
伴热型通蒸汽；非伴热型需排空或加防冻液。
长时间停用注意？
排空介质，清洗干净，密封法兰口，翻板遮尘。
法兰螺栓多久紧固？
首次运行一周后检查，之后每年大修时检查。
翻板转轴生锈？
喷少量除锈剂反复翻动，严重则更换组件。
排污阀堵塞？
细杆轻捅，注意带压操作需谨慎。
透明罩老化变黄？
变黄影响观察，可更换同规格罩。
干簧管损坏更换？
拆下远传模块，更换同型号干簧管套件，重新调试。
定期校准周期？
远传部分建议每年校准一次；现场显示无需校准。
⚠️ 五、故障处理 (Q56-Q75)
翻板显示与实际液位不一致？
浮子卡住、脱落或磁耦合失效。检查浮子，用磁铁复核翻板。
翻板全部红或全部白？
全红：浮子卡在顶部；全白：浮子沉底或脱落。检查浮子状态。
翻板半红半白交错？
翻板翻转混乱，用磁铁从下往上统一扫一遍复位。
远传信号无输出？
检查电源(24V)；检查接线；检查干簧管回路；检查浮子是否移动。
远传始终4mA或20mA？
始终4mA：干簧管全断开或浮子不在范围；始终20mA：干簧管短路或电路故障。
远传信号跳变？
干簧管接触不良、浮子抖动、电机干扰。检查屏蔽接地，增加阻尼。
浮子突然不动？
可能被异物卡住、结垢严重、或浮子破裂渗漏下沉。
浮子破裂原因？
焊接缺陷、超压、腐蚀穿孔或快速升降撞击底部。
翻板箱内有水汽？
密封不良进水。检查密封条，加干燥剂，提高防护等级。
法兰连接处泄漏？
垫片老化、螺栓松动。更换垫片并紧固。
排污阀关不严？
阀芯有异物或密封面损伤。清洗或更换。
磁翻板有噪音？
通常无噪音。若介质流速快，浮子撞击管壁，可加装导向环。
高温型散热片过热？
检查散热片是否被覆盖，确保空气流通。
伴热夹套不热？
检查蒸汽阀门、疏水阀、气阻。
防爆接线盒进水？
密封圈未压紧或电缆入口未封堵。
现场显示和远传相差大？
远传零点/满度漂移，重新校准；或干簧管部分损坏。
浮子晃动严重？
加装防波管或限位环。
翻板翻转卡顿？
翻板轴脏或生锈，清洁润滑；或磁性减弱换浮子。
远传模块受干扰？
用屏蔽电缆单端接地；远离大电机；加磁环。
浮子被介质粘住？
高粘度介质选低表面能材料(如PTFE)，或加刮刀装置。
📡 六、远传配套 (Q76-Q85)
干簧管远传原理？
管内密布干簧管和电阻，浮子磁钢使对应干簧管闭合，通过电阻分压输出4-20mA。
磁致伸缩远传原理？
基于磁致伸缩效应，发射脉冲与浮子磁场作用，通过时间差计算位置，精度更高。
干簧管与磁致伸缩如何选？
干簧管性价比高、精度±10mm；磁致伸缩精度±1mm、寿命长、抗干扰强，价高。
远传变送器配什么显示？
可配数显表、无纸记录仪、PLC/DCS模拟量输入模块。
远传模块需单独供电？
两线制4-20mA由DCS/仪表供电；四线制需单独220V。
远传信号能传多远？
4-20mA理论数公里，实际通常≤1.5km。
远传模块如何防水防爆？
选型注明防爆等级和防护等级，做好电缆引入密封。
远传模块可以加HART？
部分智能型支持HART协议，可远程调试。
干簧管寿命多久？
一般10^7次以上，正常工况5-10年。
远传模块可现场显示？
部分带LCD液晶显示液位和电流值。
🧪 七、材质防腐 (Q86-Q92)
哪些介质需用PTFE衬里？
强酸（盐酸、硫酸）、强碱、某些有机溶剂等强腐蚀介质。
钛材适用于什么介质？
适用于氯化物、海水、湿氯气，不耐氢氟酸和强碱。
哈氏合金C-276适用介质？
强氧化性介质，如湿氯气、次氯酸盐、浓硫酸等。
304和316L如何选？
304一般无腐蚀；316L弱腐蚀性介质。
PP材质耐温？
≤80℃，适用于常压常温酸碱储罐。
PVDF材质特性？
耐温≤150℃，耐大多数酸碱和溶剂。
衬里层破损如何修复？
小面积同材质焊条修补，大面积返厂更换。
❓ 八、其他问题 (Q93-Q100)
可以水平安装吗？
标准型只能垂直安装。水平需用顶装式或特殊设计。
能测粉末/固体吗？
不能，仅适用于液体。
能测粘稠介质？
粘度过高(>1000cP)易粘附，需大浮力浮子或刮刀型。
需要做保温吗？
介质易冻或需恒温时做保温，可用保温层或夹套型。
有电子部件吗？
现场显示纯机械；远传模块含电子电路。
使用寿命？
一般10-15年，取决于腐蚀性、温度压力及维护。
可以带开关报警吗？
可以，安装磁性开关实现高/低液位报警。
运输注意？
浮子单独取出包装防撞击，翻板固定。
