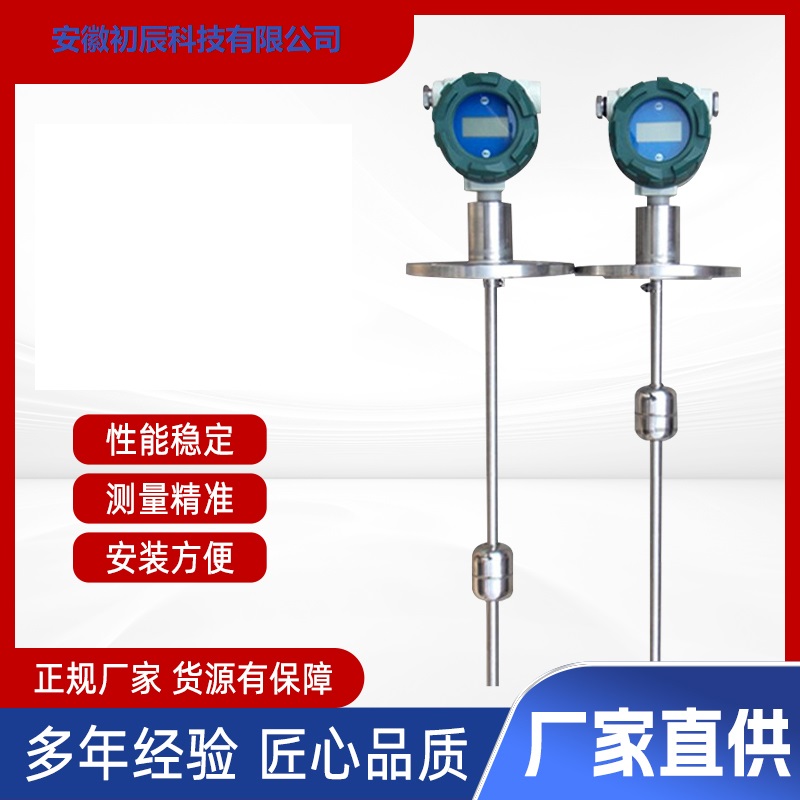

UR/UB系列插入式磁性液位变送器
300-6000mm量程 | ±1.5%高精度 | 顶部插入安装 | ExdIIBT4/ExiaIICT4防爆 | 安徽初辰厂家直销
插入式安装 300-6000mm量程 ±1.5%精度 4-20mA/电阻输出 ExdIIBT4防爆 ExiaIICT4防爆 地下储罐专用 厂家直销
📋核心定位
UHZ-158S-UR/UB系列插入式磁性液位变送器是安徽初辰针对地下贮槽、高层水箱、侧面无法开孔容器等特殊工况设计的专业液位测量仪表。该产品采用磁性耦合原理，通过插入容器内部的传感器实时监测液位变化，并将信号转换为标准电信号输出，特别适用于化工、水处理、环保等行业的地下储罐液位监控。
该系列产品提供两种输出方式：UR系列输出电阻信号，需配数显表使用；UB系列输出4-20mA标准电流信号，可直接接入DCS/PLC系统。产品具有结构简单、安装方便、测量精准、防爆防腐等特点，是实现地下容器液位自动化监控的理想选择。
🔬工作原理
插入式磁性液位变送器基于磁耦合原理和干簧管开关技术，实现液位的精确测量和信号转换。当磁性浮子随液位升降时，触发传感器主导管内的干簧管依次接通，改变电阻网络的阻值，UB系列通过一体化变送模块将电阻信号转换为4-20mA标准电流信号输出。
核心技术特点：
日本ALEPH干簧管：解决长时间使用后磁化问题，确保测量稳定性。
小盲区设计：测量盲区＜150mm，有效测量范围大。
模块化结构：传感器与变送模块分离，维护更换方便。
多种输出可选：电阻输出（UR）或4-20mA输出（UB），适配不同系统需求。
📊核心技术参数
一、通用基础参数
| 参数类别 | 技术指标 | 备注说明 |
|---|---|---|
| 产品型号 | UHZ-158S-UR/UB | UR=电阻输出 UB=4-20mA输出 |
| 安装方式 | 插入式（顶部安装） | 法兰连接DN50/80/100 |
| 测量范围 | 300 ~ 6000mm | 可定制非标量程 |
| 测量精度 | ±1.5%（H>1000mm）±2.5%（H<1000mm） | 标准工况下 |
| 输出信号 | UR：电阻变化 / UB：4～20mA DC | UB为二线制 |
| 防护等级 | IP65 | 防水防尘 |
| 电源电压 | 24V DC（UB系列） | UR系列无需供电 |
二、工况适应性参数
| 参数类别 | 技术指标 |
|---|---|
| 介质密度 | ≥0.45 g/cm³ |
| 介质温度 | -10℃ ～ +80℃ |
| 工作压力 | ≤1.6 MPa |
| 材质选项 | 304不锈钢、316L不锈钢、PVC、PP、内衬PTFE |
| 防爆等级 | ExdIIBT4 / ExiaIICT4 |
三、UR系列与UB系列对比
| 对比项目 | UR系列（电阻输出） | UB系列（4-20mA输出） |
|---|---|---|
| 输出信号 | 电阻量变化 | 4-20mA DC（二线制） |
| 配套系统 | 需配数显表使用 | 直接接入DCS、PLC等控制系统 |
| 传输距离 | 较短，受电阻信号限制 | 远距离传输，抗干扰强 |
| 集成度 | 传感器+外部数显表 | 一体化变送模块，集成度高 |
| 适用场景 | 成本敏感，本地监控需求 | 自动化系统，远程监控需求 |
🏆产品核心优势
🔧
解决安装空间难题
无需容器侧面开孔，特别适用于地下贮槽、水池、已封头容器，或侧面空间被管道、设备占用的复杂现场。顶部安装方式大大扩展了液位计的应用范围。
📡
信号传输稳定可靠
UB系列输出4-20mA标准工业信号，抗干扰能力强，传输距离远（＞1000m），可直接接入DCS、PLC等控制系统，实现远程监控和自动化控制。
🎯
测量精度高且稳定
采用日本ALEPH干簧管，测量精度达±1.5%，长期使用无磁化问题，确保测量稳定性和准确性。模块化设计便于维护和更换。
🛡️
安全防爆防腐
提供本安型和隔爆型选择，适用于化工、石油等危险场合。多种防腐材质可选，适应各种腐蚀性介质，满足安全使用要求。
🔧安装调试指南
一、安装前准备
确认容器顶部开孔尺寸与法兰匹配（DN100、DN80、DN50）
检查传感器长度是否与容器深度匹配
清理安装口周围杂物，确保安装面平整
准备合适的密封垫和紧固件

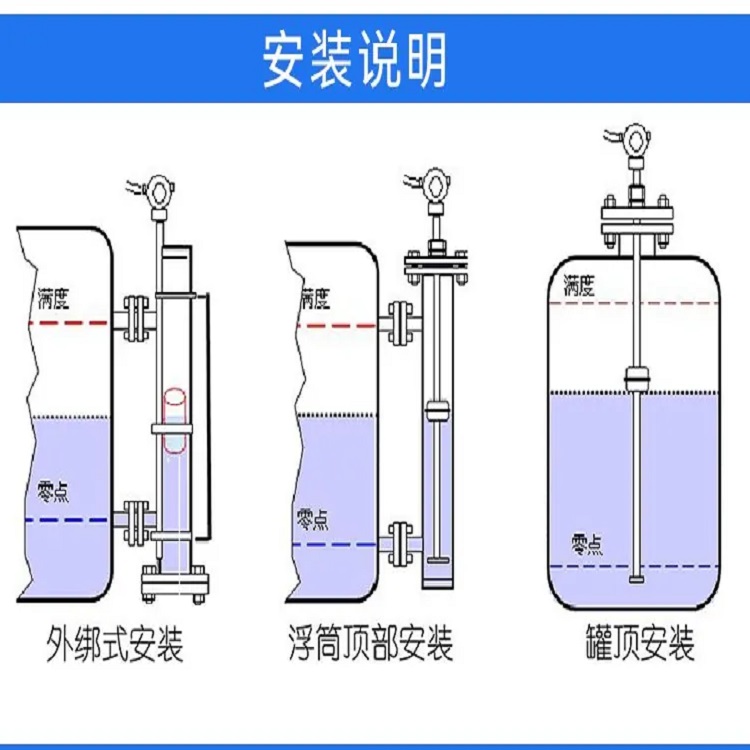

二、安装步骤
将变送器插入容器，法兰对齐，加装密封垫
均匀紧固所有螺栓，确保密封严实
连接电气线路（UB系列接24V电源和信号线）
量程＞3m时，需进行管底定位固定
安装牢固的档圈，防止磁性浮子脱落
调试：使用磁钢检查零位（4mA）和满度（20mA）
三、注意事项
避开液体进出口，选择液面波动小的位置安装
安装时必须保持垂直，倾斜度会影响测量精度
安装后需进行零点和满度校准
🔍维护保养与故障排查
日常维护主要检查法兰密封、电缆连接和传感器清洁。常见故障如信号输出异常，多因浮子卡滞或干簧管故障，具体排查方法如下：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无信号输出 | 电源未接通或线路故障 | 检查电源和线路连接 |
| 信号输出不稳定 | 浮子卡滞或介质波动大 | 检查浮子运动，避开波动区域 |
| 测量值不准确 | 零位/满度未校准 | 重新校准零点和满度 |
| 法兰处渗漏 | 密封垫老化或螺栓松动 | 更换密封垫，均匀紧固螺栓 |
🏭行业应用场景
水处理与环保行业
应用：地下污水池、清水池、沉淀池、加药罐液位测量。
优势：耐腐蚀材质可选，安装简便，免维护，适合长期监测。
化工与石油行业
应用：酸碱储罐、溶剂储槽、地下油罐液位测量。
优势：防爆设计，耐腐蚀，信号稳定可靠，满足安全要求。
电力与能源行业
应用：除盐水箱、凝结水箱、油水分离器液位测量。
优势：高精度测量，适合DCS系统集成，实现自动化控制。
楼宇市政
应用：地下消防水箱、生活水箱、中央空调水箱液位监测。
优势：卫生级材质可选，安装维护不影响水箱结构。
📝选型指南
一、选型核心问题
输出信号需求？ UR系列（电阻）用于本地显示，UB系列（4-20mA）用于DCS系统。
容器类型？ 地下储罐选插入式，侧面可开孔可选侧装式。
介质特性？ 腐蚀性选316L或PTFE；普通介质选304。
测量深度与压力？ 确定传感器长度和压力等级。
是否需要防爆？ 危险区域选防爆型，普通区域选常规型。
二、快速选型表
| 工况 | 推荐型号 | 材质 | 输出信号 | 防爆要求 |
|---|---|---|---|---|
| 高层住宅水箱 | UHZ-158S-UB | 304不锈钢 | 4-20mA | 普通型 |
| 化工厂酸罐 | UHZ-158S-UB | 316L/PTFE | 4-20mA | ExdIIBT4 |
| 地下污水池 | UHZ-158S-UR | PVC/PP | 电阻输出 | IP65防水 |
| 石油地下储罐 | UHZ-158S-UB | 304不锈钢 | 4-20mA | ExiaIICT4 |
三、选型示例
需求：测量建筑高层水箱液位，采用插入式磁性液位变送器，输出4-20mA信号，碳钢法兰连接，测量范围2500mm
选型标记： UHZ-158S-UB0110-2500-D-1.0
