🏭 产品简介
衷心感谢您选购本公司的高温压力变送器。安徽初辰是一家专业的工业自动化仪表制造商，我们致力于为客户提供高性能、高可靠性的压力测量解决方案。
本产品核心敏感元件采用高性能的硅压阻式压力充油芯体，结合专有集成电路，将传感器毫伏信号精确转换成标准的电压、电流或频率信号。输出信号可直接与计算机接口卡、控制仪表、智能仪表或PLC等设备方便相连，支持远距离传输（推荐电流输出方式）。其全不锈钢密封结构，体积小巧、重量轻、抗振抗冲击性能优异，可在腐蚀性环境中稳定工作。
✨ 核心优势
专业制造：源头厂家，可为您提供有竞争力的价格，批量订购更优惠。（具体价格请咨询客服）
性能卓越：高精度、高稳定性、高抗振性，适应各种严苛工业环境。
超宽耐温：提供最高可达1500℃的耐温定制选项，满足高温介质的测量需求。
灵活定制：量程、输出信号、螺纹规格等均可按需定制，完美匹配您的应用。
📌 典型应用领域
过程控制、航空航天、汽车测试、HVAC、液压/气动系统、蒸汽测量等。
📊 主要技术指标
| 测量范围 | -100KPa ... 0 ... 100MPa (全量程覆盖) |
| 压力形式 | 表压、绝压、密封压、负压 |
| 输出信号 | 4-20mA (两线制)， 0-5V， 1-5V， 0-10V， 0-20mA， RS485 或定制 |
| 供电电源 | 标准 24VDC (12V - 36V 宽压范围) |
| 精度等级 | ±0.25% F·S (典型)， ±0.5% F·S |
| 长期稳定性 | ±0.25% F·S /年 |
| 补偿温度 | 0 ~ 80℃ |
| 工作温度 | -20 ~ 80℃ (可定制高温型，最高1500℃) |
| 介质温度 | 取决于定制选项 (80℃ / 150℃ / 250℃ / 350℃ / 450℃ ... 1500℃) |
| 环境湿度 | 0 ~ 95% RH |
| 过载能力 | 200% F·S (标准量程的2倍) |
| 防护等级 | IP65 |
| 电气连接 | 赫斯曼接头 / 直接引线 (详见下文) |
| 过程连接 | M20×1.5 (标准)， 支持用户定制 |
| 主体材质 | 全不锈钢 (1Cr18Ni9Ti) |
📐 外形尺寸与安装
2.1 产品结构与尺寸

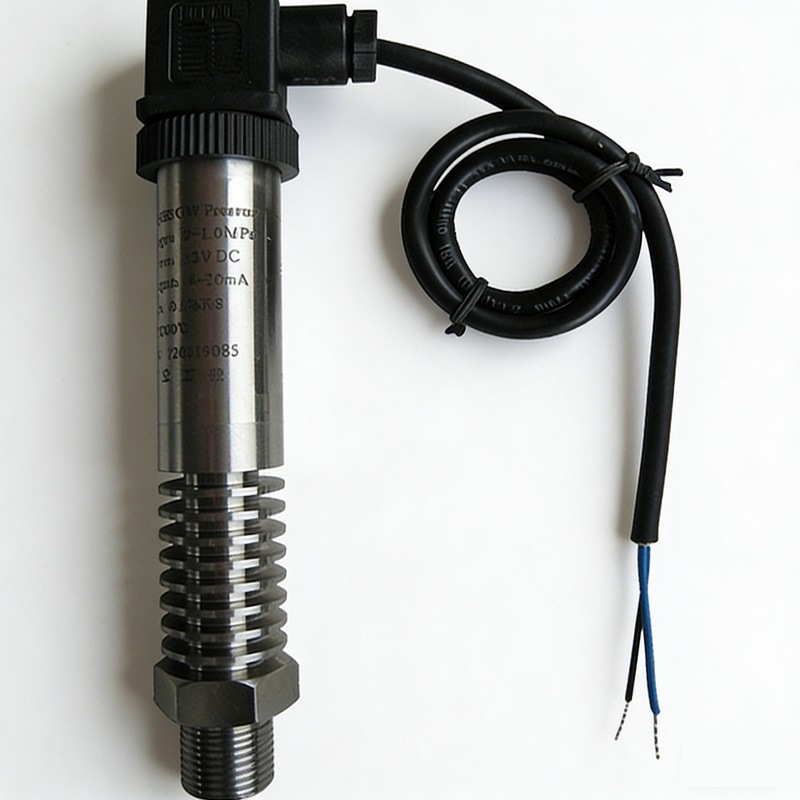

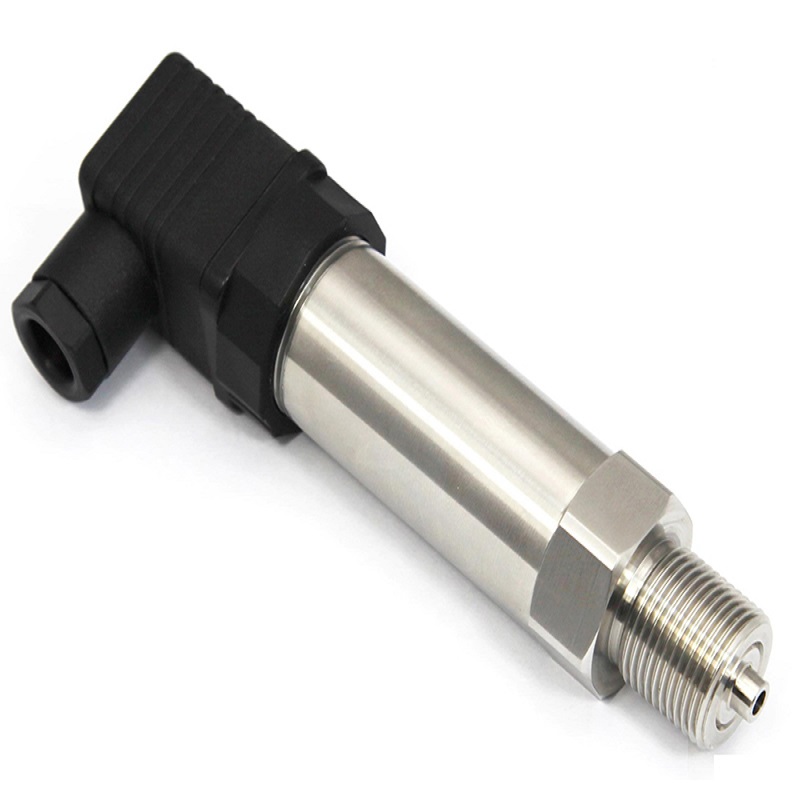

【左：WMB-HSGW 实物图】
【右：结构尺寸示意图】
↑ 点击上方区域可替换图片 ↑
2.2 安装指南
位置选择：选择易于操作、维护且便于观察的位置。
规避干扰：尽量远离强烈的振动源和热源。
建议加装阀门：推荐通过阀门与测量管道连接，便于后续的维护和拆卸。
正确紧固：安装时，请使用扳手夹紧在变送器头部的六方处，切勿旋转壳体。
保护膜片：变送器前端的隔离膜片为精密部件，严禁用任何物体触碰。
🔌 电气连接
4.1 赫斯曼接头型 (Hirschmann)
【a. 接线图】
【b. 接头引脚定义】
| 引脚 | 两线制 (4-20mA) |
|---|---|
| 1 | 电源正 (+24VDC) |
| 2 | 输出 (4-20mA) |
4.2 直接引线型 (电缆)
| 导线颜色 | 两线制 (4-20mA) | 三线制 (电压/其他) |
|---|---|---|
| 棕色 | 电源正 (+24VDC) | 电源正 (+24VDC) |
| 蓝色 | 输出 (4-20mA) | 输出 (信号) |
| 黄色 | --- | 电源负 (0V) / 公共端 |
⚠️ 注意：请严格遵照接线方法，错误的接线可能导致变送器损坏。
⚠️ 安全使用注意事项
小心搬运：变送器内含精密电子元件，搬运与安装时应避免剧烈冲击。
禁止触碰膜片：请勿用手指或任何工具按压、刮擦压力接口内的隔离膜片。
合规接线：通电前请确认电源电压符合要求，并反复核对接线定义。
故障处理：产品在使用中如遇到问题，请及时联系我公司技术支持。切勿擅自打开壳体进行修理，以免造成永久性损坏或丧失保修。
📞 获取报价与技术支持
如需询价、定制或技术支持，请联系我们的客服团队。
☎ 电话：15212084600 | ✉ 邮箱：394821307@qq.com
* 量大从优，专业定制，快速响应 *
