摘要：本文详细介绍了WR系列铂铑热电偶的工作原理、技术参数、选型方法及应用领域。作为测量0-1800℃高温的关键传感器，其权威、准确的数据是工业过程控制可靠性的基石。

一、产品概述：什么是铂铑热电偶？

WR系列铂铑热电偶，又称高温贵金属热电偶，是温度测量系统的核心传感器。它基于塞贝克效应工作：当两种不同成分的铂铑合金导体两端存在温差时，回路中会产生热电势，此电势值与温度呈确定函数关系。

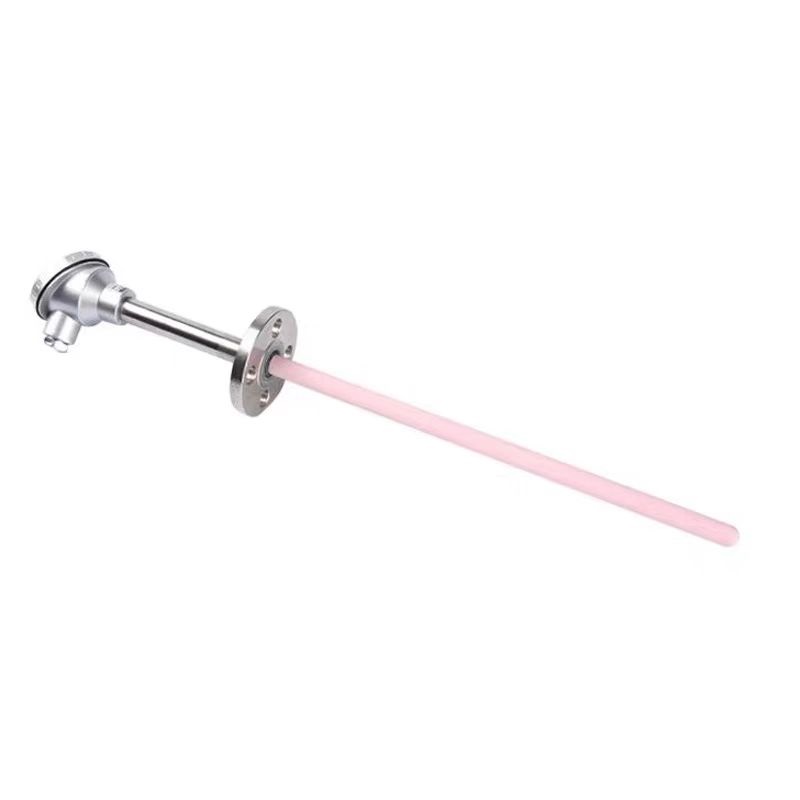

核心特点：热电势仅取决于材料和两端温度，与热电极长度、直径无关，确保了测量的稳定性和一致性。产品通常由热电极、绝缘保护管、接线盒构成，并与温度变送器、显示仪表等配套，组成完整的温度过程控制系统。

二、主要技术参数与性能指标

三、分度号、测温范围与允差对比

选择合适分度号的热电偶是确保测量准确的第一步。下表对比了三种主要类型：

注：|t|为测量端实际温度的绝对值。

四、型号规格速查表

根据分度号和保护管配置，常用型号规格如下：

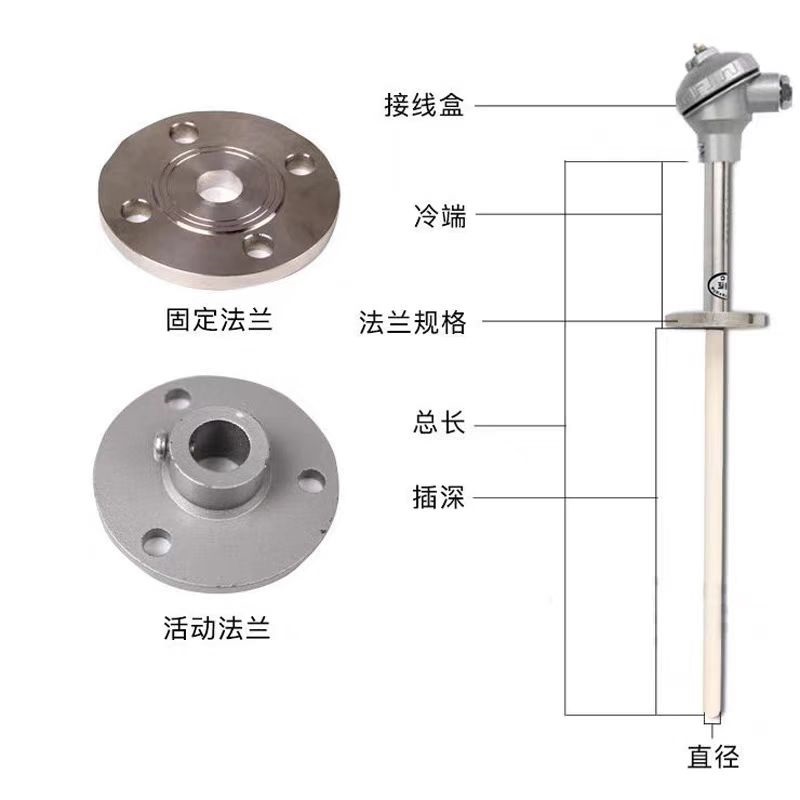

标准插入深度（l）与总长（L）对应关系：300x150, 400x250, 550x400, 650x500, 900x750, 1150x1000, 1650x1500, 2150x2000 (单位：mm)。

五、如何正确选型？(WR系列选型代码解读)

WR系列型号由多段代码组成，理解其含义是正确选型的关键：

• WR：温度仪表·热电偶

• 第三位（类型）：P(S型), Q(R型), R(B型)

• 第四位（对数）：空白为单支，“2”为双支

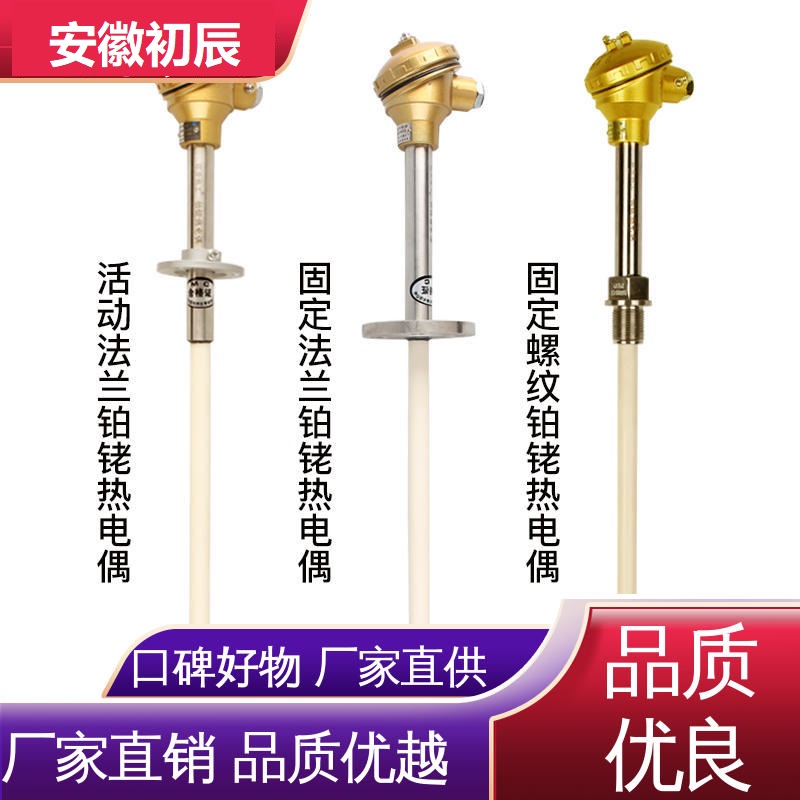

• 第五位（固定方式）：1无固定，2固定螺纹，3活动法兰，4固定法兰

• 第六位（接线盒）：3防水，4隔爆

• 第七位（保护管）：0-Φ16刚玉，1-Φ25双层刚玉，2-外带碳化硅管

• 后缀（尺寸）：-L/l (总长/插深，单位mm)

选型实例：WRR2130-1150x1000 表示：B型双铂铑热电偶，双支，固定螺纹，防水接线盒，Φ16刚玉管，总长1150mm，插入深度1000mm。

六、权威应用领域

凭借其超高温测量能力和卓越稳定性，WR系列铂铑热电偶是以下严苛工业环境的理想选择：

• 冶金行业：炼钢炉、铁水、钢水连续测温

• 陶瓷与玻璃工业：烧结炉、熔窑、高温窑炉

• 热处理与烧结：真空炉、光亮炉、粉末冶金烧结炉

• 化工与能源：工业盐浴炉、高温反应器

七、产品系列全览

为满足多样化需求，我们提供完整的铂铑热电偶解决方案：

• 单铂铑热电偶（WRP/S型， WRQ/R型）

• 双铂铑热电偶（WRR/B型）—— 最高可达1800℃

• 铠装铂铑热电偶（灵活性高，抗振性好）

• 特殊耐高温型铂铑热电偶
