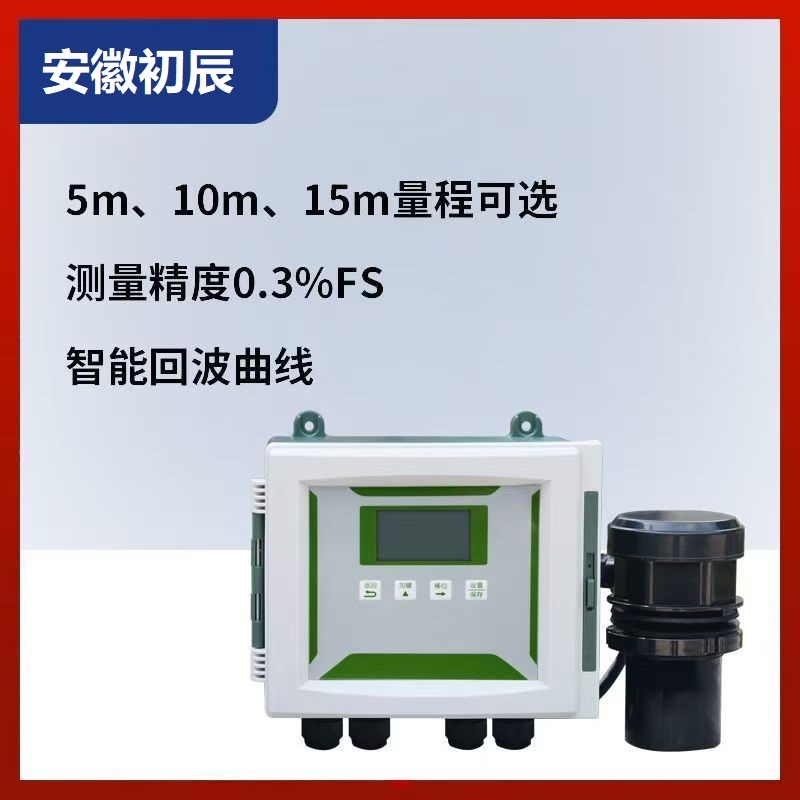

GCC7000X-T 分体式超声波液位计
非接触式液位测量 · 智能回波分析 · 防腐防雷 · 适用各类水处理及工业罐池
衷心感谢您选购本公司分体超声波液位计。 安徽初辰作为专业分体式超声波液位计生产厂家，致力于为用户提供高性价比的国产仪表。本产品融合多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，尤其适用于酸、碱、盐等防腐领域。
仪表支持4~20mA或RS485（Modbus协议/定制协议）输出，可轻松连接至显示表或各类DCS系统，为工业自动化运行提供实时液位数据。
一、核心特点
高品质硬件设计： 电源部分采用优质电源模块，核心元件选用进口高稳定性器件，整机可靠性媲美国外同类仪表。
专利声波智能技术： 内置智能化回波分析算法，具备动态思维与动态分析能力，无需繁琐调试，自动识别真实液位回波。
高精度测量： 得益于专利技术，液位测量精度可达0.25%～0.5%（标准条件下），分辨率1mm。
非接触式设计： 传感器不与液体直接接触，无活动部件，从根本上降低故障率，适用于腐蚀性、粘稠性液体。
多重保护功能： 所有输入、输出线均内置防雷、防短路保护电路，适应户外及复杂工业环境。
灵活的输出方式： 标配4-20mA模拟输出、RS485数字输出（Modbus RTU）及四路独立继电器，满足各种控制需求。
二、技术指标
| 测量范围 | 5m、10m、15m、20m、25m （根据实际工况选定） |
|---|---|
| 盲区 | 0.25m～0.8m （与量程相关） |
| 测距精度 | 0.25%～0.5% （标准条件下） |
| 测距分辨率 | 1mm |
| 压力范围 | 4个大气压以下 （常压/低压容器） |
| 仪表显示 | LCD液晶显示，可切换显示液位（H）、空距（L）、温度（F） |
| 模拟输出 | 4～20mA （可设置对应量程） |
| 数字输出 | RS485 Modbus协议 （可定制其他协议） |
| 继电器输出 | 四路独立继电器，可编程报警/控制 |
| 供电电压 | DC24V 或 AC220V （内置防雷装置） |
| 环境温度 | －20℃ ～ ＋60℃ （可定制高温型） |
| 防护等级 | 探头/IP68，主机/IP65 （分体安装） |
三、安装方法
本仪表探头采用分体式设计，安装方式灵活，可根据现场工况选择支架安装或法兰安装。
3.1 安装步骤
开孔： 在池或罐的顶部，开一个直径约60mm的圆孔（略大于探头直径）。
放置探头： 将超声波探头垂直放入孔中，确保探头面朝向被测液面。
固定： 从池或罐下方将锁紧螺母旋紧，或通过法兰与容器法兰连接固定。
垂直度： 必须保证超声波液位计的探头面与被测液面保持平行（垂直度偏差小于3°）。
3.2 常见安装方式示意

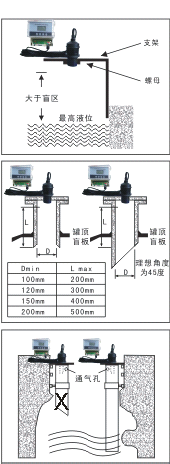

[三种安装方式示意图]

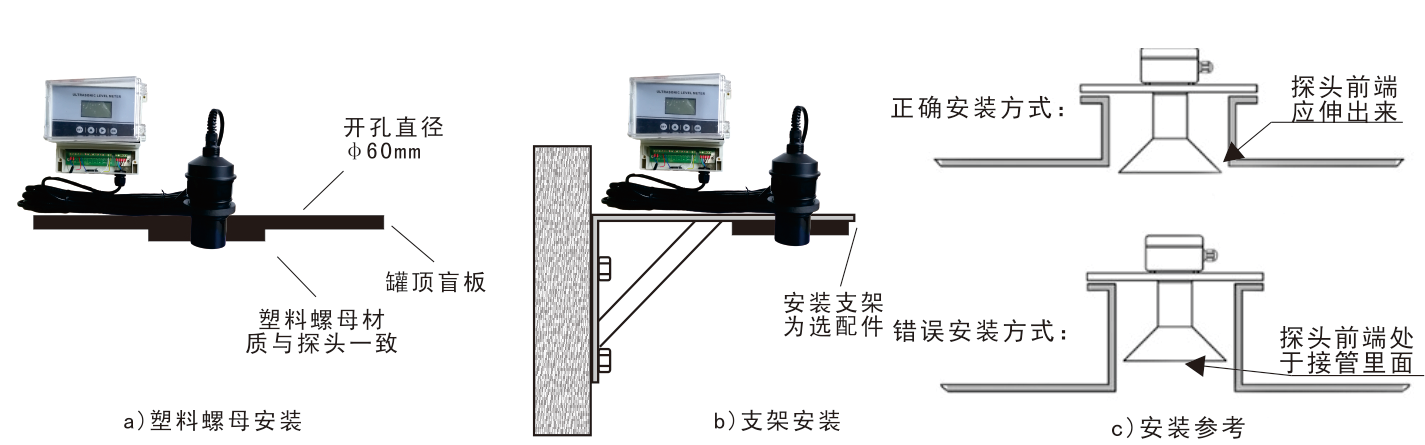

① 支架安装（敞开式水池） ② 法兰安装（密闭罐体） ③ 导波管安装（波动剧烈场合）
注： 安装时应避开进料口、搅拌器上方及罐壁障碍物，确保探头波束范围内无遮挡。
四、参数设置
仪表通电后，可通过面板按键进行参数设置。以下为常用设置项：
4.1 安装高度设置 （P04）
安装高度是指探头面到池底（罐底）的垂直距离。设置该值后，仪表自动计算液位值（H = 安装高度 - 空距）。
操作步骤： 按【SET】键，输入密码“2000” → 按【OK】进入菜单 → 找到 P04 → 按【OK】 → 使用【▶】移位和【▲】加数，修改为实际安装高度（单位：米，如2.100） → 按【OK】确认 → 按【SET】退出。此时主界面应显示正确的液位值。
4.2 满量程20mA对应值设置 （P02）
该参数定义4-20mA输出上限（20mA）对应的液位值。4mA对应液位0点（即空罐）。
操作步骤： 正常工作时按【Mode】键 → 按【▲】选择 P02 → 按【OK】 → 修改数字为满罐时的液位值 → 按【OK】确认。
4.3 显示模式设置 （P03）
可选择LCD显示屏上需要显示的内容：
00 — 显示 H（液位值）、F（温度值）
01 — 显示 L（空距值）、F（温度值）
02 — 显示 H（液位值）、L（空距值）
03 — 显示 L（空距值）、H（液位值）
4.4 反应速度设置 （P05）
根据液位变化的快慢调整仪表响应速度：
00 — 最快反应速度（数据跳动相对较大，适合快速变化工况）
01 — 较快反应速度
02 — 中速反应速度（默认，兼顾稳定与响应）
03 — 慢速反应速度（数据最稳定，适合液位变化缓慢的场合）
4.5 盲区设置 （P06）
盲区是指探头下方无法准确测量的一段距离。可根据现场情况适当调整，以避开近场干扰物。一般情况下保持出厂设置即可。
[此处插入图片：超声波液位计安装示意图]
图：安装高度（H总）、空距（L）、液位（H）关系示意图
提示： 设置过程中如遇疑问，可长按【SET】键退出菜单。所有修改需确认保存后方可生效。
五、现场应用参考
[现场安装实体图1 - 水池支架安装]
[现场安装实体图2 - 罐体法兰安装]

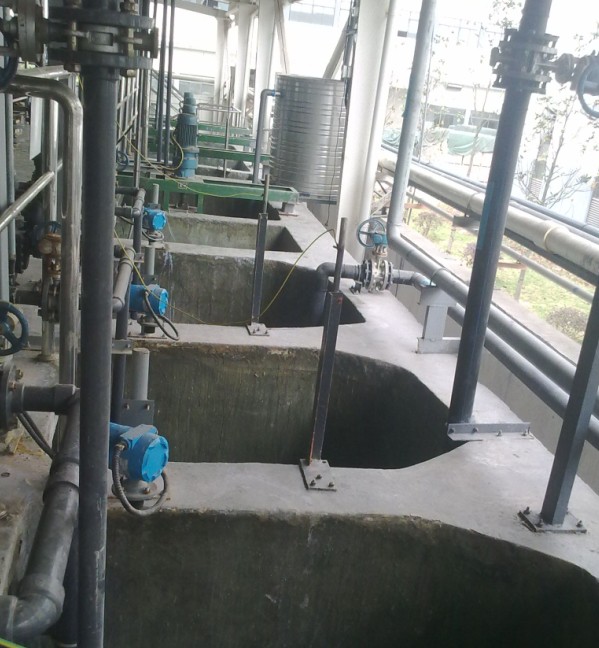

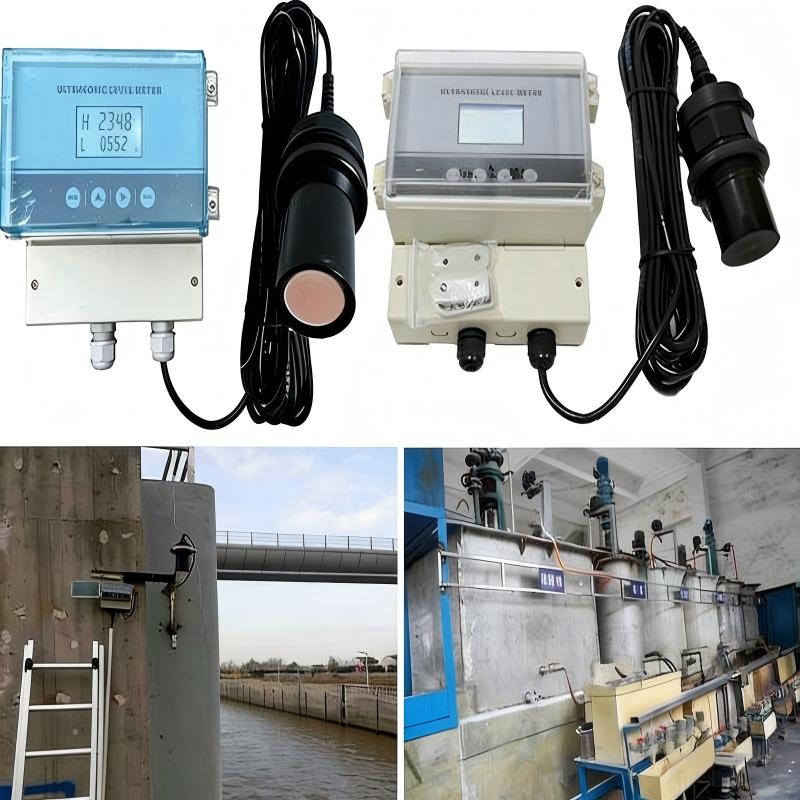

▲ 分体式超声波液位计现场安装实拍（图片仅供参考，以实物为准）
GCC7000X-T 分体式超声波液位计 —— 稳定可靠，智能简便
如需了解产品详细报价（分体超声波液位计多少钱）或定制需求，请联系我司销售工程师。
安徽初辰 · 您身边的液位测量专家
