SBW系列温度变送器
DDZ系列现场安装式温度变送单元 | 热电偶/热电阻双兼容输入 | 二线制4-20mA输出 | 一体化/分体安装 | 高精度智能温度信号转换
温度变送器 现场安装式 热电偶/热电阻 4-20mA输出 二线制传输 高精度0.2% 智能型可选 工业级
📋产品概述
SBW系列是DDZ系列仪表中的现场安装式温度变送单元，可与工业热电偶、热电阻配套使用。产品采用先进的信号处理与隔离技术，将温度信号精准转换为4-20mA标准电流信号，实现温度信号的高精度、高稳定性转换。
该系列变送器采用二线制传输方式，电源输入与信号输出共用两根导线，布线简洁，安装方便。产品可直接安装在传感器接线盒内形成一体化结构，也可作为独立模块安装在检测设备或仪表盘上。设计坚固，耐震动、耐潮湿，支持智能型配置，可通过PC机或手持器进行参数设定与远程诊断，广泛应用于石油、化工、冶金、电力等行业的温度测量与控制系统。
✨核心功能与特点
🔌
双兼容输入
支持K、E、J、B、S、T、N等多种热电偶及Pt100、Cu50、Cu100热电阻信号输入，应用范围广泛。
🎯
高精度输出
基本误差可选0.5%FS、0.2%FS，智能型精度达0.2%FS，确保温度信号准确可靠传输。
🔋
二线制传输
电源输入与信号输出共用两根导线，布线简洁，节省安装成本，适用于远距离传输。
🔧
灵活安装
可直接装入传感器接线盒形成一体化结构，也可作为独立模块安装，满足不同现场需求。
📱
智能显示
可选四位LCD显示，可显示现场温度、传感器值、输出电流等多种参数，便于现场监控。
🛡️
电气隔离
隔离型产品输入、输出、电源间电气隔离，隔离电压0.5KV，抗干扰能力强，确保系统安全。
📊技术规格表
| 项目 | 规格参数 | 备注说明 |
|---|---|---|
| 输入信号 | 热电偶：K, E, J, B, S, T, N 热电阻：Pt100, Cu50, Cu100 | 三/四线制可选 |
| 输出信号 | 4~20mA DC，二线制 | 标准工业信号 |
| 基本误差 | 普通型：0.5% FS，0.2% FS 智能型：0.2% FS | 高精度可选 |
| 工作电压 | 普通型：12~35V DC 智能型：12~45V DC | 额定24V DC |
| 负载能力 | 额定24V时，负载电阻0~600Ω | 极限负载公式：Rmax=50*(Vmin-12) |
| 环境温度 | 常规型：-25~80℃ 数显型：-25~70℃ 智能型：-20~75℃ | 宽温区适应 |
| 显示方式 | 无显示 / LED显示 / LCD显示 | 智能型可设定显示内容 |
| 温度影响 | ≤0.05% / ℃ | 温度稳定性好 |
| 绝缘电阻 | ≥100MΩ | 高绝缘性能 |
| 响应时间 | ≤100ms | 依传感器和变送器综合而定 |
🔧型号命名与选型指南
| 代码 | 含义 | 选项 |
|---|---|---|
| SBW | 温度变送器主体 | - |
| 传感器 | 传感器类型 | 1: K/Pt100 | 2: E/Cu100 | 3: J/Cu50 | 4: B | 5: S | 6: T | 7: N | 9: 用户自定 |
| 电路类别 | 隔离类型 | 0: 隔离型 | 1: 非隔离型 |
| 安装方式 | 安装形式 | 0: 常规型 | 1: 专用型 | 2: 挂壁型 | 3: 导轨型 |
| 显示方式 | 显示类型 | 0: 无显示 | 1: LED | 2: LCD |
| 防爆等级 | 安全防护 | K5: 本安型 | E5: 隔爆型 | FL: 防雷型 | (其他) |
型号标记示例：
SBW-1-0-0-2-K5
SBW：温度变送器主体
1：K型热电偶/Pt100热电阻输入
0：隔离型电路
0：常规型安装方式
2：LCD显示
K5：本安防爆型
🏭应用领域
石油化工
应用：反应釜、管道、储罐温度监控与DCS/PLC系统连接
优势：防爆型可选，耐腐蚀设计，长期稳定运行
电力能源
应用：锅炉、蒸汽管道、发电机组温度信号远传
优势：耐高温高压，抗振动干扰，信号传输稳定
冶金制造
应用：高温炉窑、轧钢生产线温度测量与控制
优势：宽温区适应，响应速度快，精度高
食品制药
应用：发酵罐、灭菌柜、洁净区环境温度监测
优势：卫生级设计，易清洁，符合GMP要求
HVAC系统
应用：中央空调、冷库温度控制与监测
优势：低温环境适应，长期稳定运行
其他工业
应用：塑料机械、注塑机、挤出机温度控制
优势：安装灵活，适应各种工业环境
🔌安装与接线说明
一体化安装示意图
🔧
SBW变送器一体化安装于热电偶/热电阻接线盒内
图示一体化安装结构，节省空间，减少接线环节

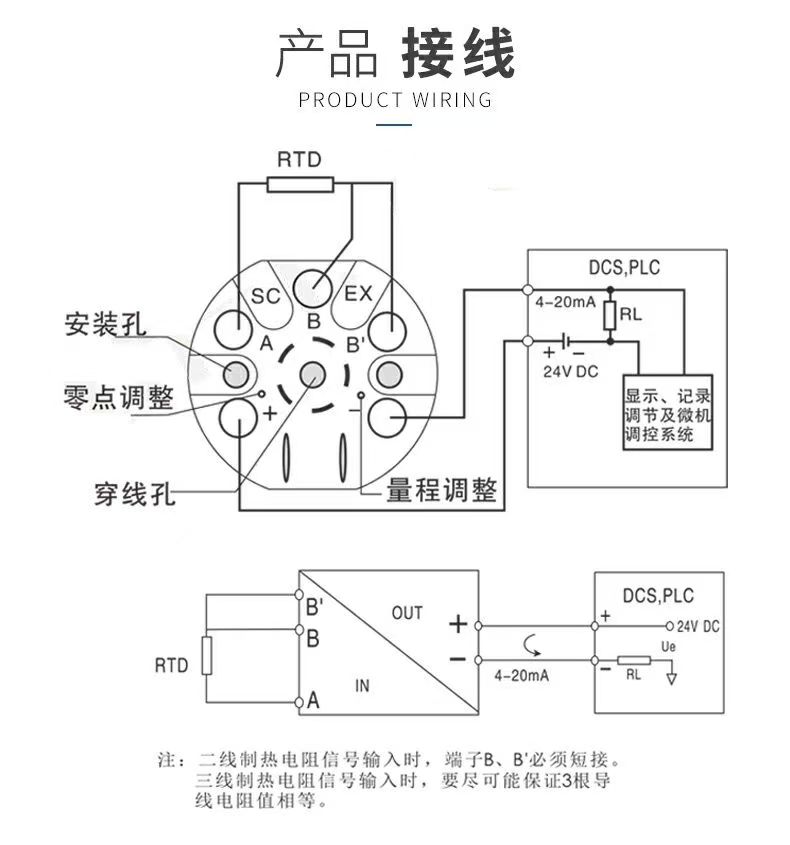

二线制接线方式
🔌
电源正极(+) → 变送器+ → 变送器- → 负载 → 电源负极(-)
图示二线制接线方式，清晰标注电源正负与信号输出
接线注意事项
正确接线：严格按照接线图连接，注意电源极性，防止反向连接损坏设备
防爆要求：在爆炸危险场所使用时需注意防爆标志与防护等级，使用专用防爆接线盒
热电阻接线：支持三线制或四线制接法，以减小引线误差，提高测量精度
分离安装：变送器可分离安装，提供专用防爆盒选项，适应不同安装环境
定期校验：建议每6个月进行一次精度校验，确保测量准确性
❓常见问题解答
SBW变送器可以直接替换老式的带补偿导线的测温系统吗？
可以。SBW变送器采用一体化设计，能直接输出4-20mA标准信号，省去补偿导线，并大幅提升信号抗干扰能力，简化系统结构，降低安装维护成本。
智能型与普通型主要区别是什么？
智能型可通过手持器或PC设置参数、更改显示内容、进行故障诊断，具有更高的灵活性和可维护性。普通型为固定参数设置，适用于不需要频繁调整的场合。
环境温度超过80℃还能用吗？
不能。需确保在规格书标明的环境温度范围内使用，或采取隔热措施降低环境温度，或选用耐更高环境温度的定制型号。可咨询我们的技术人员获取专业解决方案。
热电阻输入是几线制？
SBW变送器支持三线制或四线制接法的热电阻输入。三线制可有效减少引线电阻带来的测量误差，四线制则可完全消除引线电阻影响，提供更高的测量精度。
产品质保期是多久？
产品整机质保2年，核心部件质保3年（非人为损坏），质保期内免费维修或更换故障部件。我们提供终身技术支持服务，24小时内响应客户需求。
