📋产品概览

GCC-C803是一款工业级单回路数显报警测控仪，专为温度、压力、流量等物理量的实时监测与控制设计。支持电阻、热电偶、电流、电压等18种信号自由切换，集成测量显示、报警控制、馈电输出等多功能于一体。

适配石油化工、水处理、电力能源、智能制造等多行业应用场景，具备"高精度、易安装、强适配"的核心优势，是工业现场测控的高性价比选择。产品整机质保2年，核心元器件质保3年，提供专业技术支持。

✅ 10年工业测量经验

🏭 3000+企业实测数据

🛡️ 整机质保2年

⚡ 核心部件质保3年

📞 2小时技术响应

📞 立即咨询：15212084600 📧 获取详细报价

📊常用型号解析

核心型号参数对照表

型号规格	核心功能	输入信号	供电方式	外型尺寸
GCC-C803-00-23-N-P	测量显示，无通讯/变送输出，带DC24V馈电输出	4-20mA（18种信号可切换）	标配AC220V	160×80mm
GCC-C803-02-03-N	测量显示，无通讯，带4-20mA变送输出	K分度号（18种信号可切换）	AC220V	160×80mm（竖式）
GCC-C803-01-23-HL-P	测量显示+上下限报警控制，无通讯/变送输出，带DC24V馈电输出	4-20mA（18种信号可切换）	AC220V	160×80mm（横式）
GCC-C803-02-23-HL-P	测量显示+上下限报警控制，无通讯，带4-20mA变送+DC24V馈电输出	4-20mA（18种信号可切换）	AC220V	160×80mm（横式）

型号编码说明（快速选型参考）

编码位置	代码含义	说明
第一位	GCC-C803	单回路数显报警测控仪基础系列
第二位	00 / 01 / 02	00=无通讯，01=预留通讯，02=无通讯（变送版）
第三位	23 / 03	23=通用信号（18种可切换），03=热电偶专属信号
第四位	HL / N	HL=上下限报警，N=无附加功能
第五位	P / 默认	P=带DC24V馈电，默认=无馈电输出

⚙️核心技术参数

基础性能参数

分类	详情说明
输入信号	电阻：Pt100、Cu50等热电阻；热电偶：B、S、K、E、J、T、WRe等；电流：0~10mA、4~20mA等（输入阻抗≤250Ω）；电压：0~5V、1~5V等（输入阻抗≥250Ω）
显示方式	测量值：-1999~9999字（含0~100%光柱显示）；设定值：-1999~9999字；工作状态：发光二极管指示
测量精度	0.2% FS±1字或 0.5% FS±1字
分辨率	1、0.1、0.01或0.001字
控制方式	位式ON/OFF带回差
温度补偿	0~50℃
光柱精度	2.5%

供电与结构参数

分类	详情说明
供电电压	常规型：AC220V±10%-15%（50Hz±2Hz，线性电源）；特殊型：AC90~260V（开关电源）、DC24V±2V（开关电源）
功耗	AC220V线性电源：≤5W；AC90~265V开关电源：≤4W；DC24V电源：≤4W
结构尺寸	标准卡入式；外型尺寸：160×80mm（横式/竖式）
重量	400g（AC220V线性电源供电）

🖼️产品图片展示

📷 GCC-C803正面图

GCC-C803单回路数显报警测控仪 160×80mm 数显+光柱显示

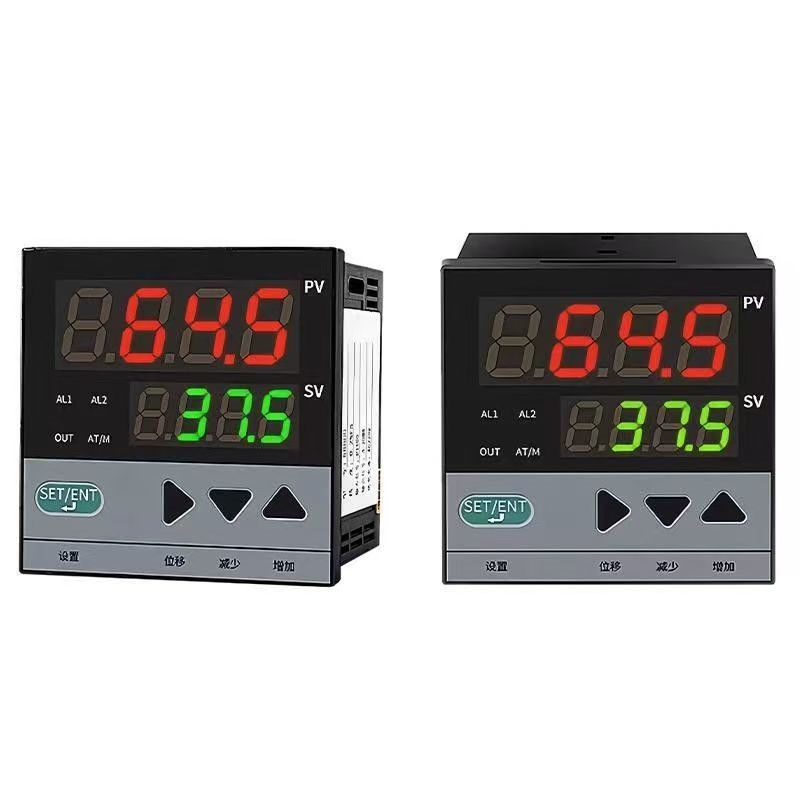

📷 横式安装效果图

GCC-C803横式安装工业现场适配控制柜安装

📷 竖式安装效果图

GCC-C803竖式安装控制柜适配节省空间

📷 接线示意图

GCC-C803接线教程 18种信号切换接线端子图

🏆产品核心优势

📶

18种信号自由切换

支持热电阻、热电偶、电流、电压等18种输入信号，一台设备适配多种传感器，减少备件库存。

🎯

高精度测量

测量精度高达0.2%FS±1字，分辨率可调至0.001，确保工业现场数据准确可靠。

🔄

多功能一体

集成测量显示、报警控制、变送输出、馈电供电于一体，简化现场布线，降低系统成本。

🔧

安装灵活

支持横式/竖式两种安装方式，160×80mm标准尺寸，适配各类控制柜，安装维护简便。

🔧售后服务详情

🛡️质保服务

质保期限：产品整机质保2年，核心元器件（显示模块、控制芯片）质保3年。

覆盖范围：非人为损坏、非工况超标导致的故障，质保期内免费维修或更换部件。

💡技术支持

选型指导：免费提供18种输入信号适配、安装选型、供电方式匹配等定制化指导。

响应时效：远程故障诊断响应时间≤2小时，复杂工况可安排工程师上门调试。

⚙️定制化服务

定制范围：支持表盘尺寸、输入信号专属适配、供电方式、报警功能扩展等需求。

定制周期：常规定制7-10个工作日，紧急订单可加急处理。

📦配件供应

配件库存：长期供应接线端子、固定支架、电源适配器、校准工具等配套配件。

发货时效：核心备件常备库存，国内24小时内发货，保障设备连续运行。

操作培训服务：

免费提供操作人员培训（含信号切换、报警阈值设定、数据校准），终身提供技术咨询。基于10年工业测量经验，确保用户掌握设备操作与维护技能。

📝选型指南

应用场景推荐

应用场景	推荐型号	核心适配点	功能特点
普通温度/压力监测	GCC-C803-00-23-N-P	18种信号切换，带DC24V馈电	基础测量显示，供电传感器
需变送输出的测控场景	GCC-C803-02-03-N	4-20mA变送输出，竖式安装	信号变送，节省空间安装
工业现场报警控制	GCC-C803-01-23-HL-P	上下限报警，横式安装	报警控制，适配控制柜
报警+变送一体化需求	GCC-C803-02-23-HL-P	报警控制+变送输出	全功能适配，集成解决方案

📞 免费获取专业选型指导

❓常见问题解答

GCC-C803支持哪些传感器接入？

支持热电阻（Pt100、Cu50）、热电偶（K、E、J等）、电流/电压信号，共18种信号可自由切换，适配绝大多数工业传感器。具体包括：电阻输入：Pt100、Cu50等；热电偶输入：B、S、K、E、J、T、WRe等；电流输入：0~10mA、4~20mA等；电压输入：0~5V、1~5V等。

产品可以定制DC12V供电吗？

可以，支持非常规供电电压定制（含DC12V）。除标准AC220V供电外，我们还可提供AC90~260V开关电源、DC24V±2V等供电方式。如需定制DC12V或其他特殊电压，请在订货时明确说明需求，定制周期一般为7-10个工作日。

报警功能可以设置延时吗？

标准型号支持位式ON/OFF带回差控制。延时报警功能可通过定制实现，最长延时可达60秒。如您的应用场景需要延时报警功能，请在选择型号时提前说明，我们将在出厂前完成相应配置。

质保期内的维修政策是什么？

产品整机质保2年，核心元器件质保3年。质保期内，非人为损坏、非工况超标（如超出额定电压、温度范围等）导致的故障，我们提供免费维修或更换部件服务，往返物流费用由我方承担。质保范围涵盖测量精度偏差、信号切换故障、报警功能失效、供电异常等非外力损坏问题。

如何获取产品的接线图和安装手册？

每台设备出厂时均附带纸质接线图和安装手册。您也可以联系我们的技术支持人员（电话：15212084600）获取电子版资料，或访问官网下载专区。我们同时提供详细的视频教程，指导用户完成接线、安装和调试全过程。
