GCC-UHZ远传磁翻板液位计集本地双色LED显示与4-20mA远传信号于一体，支持HART/Modbus协议，适用于石油化工、电力、水处理等行业的液位监测与自动化控制，提供完整的技术参数、选型方案及系统集成指南。
说明下载

产品描述

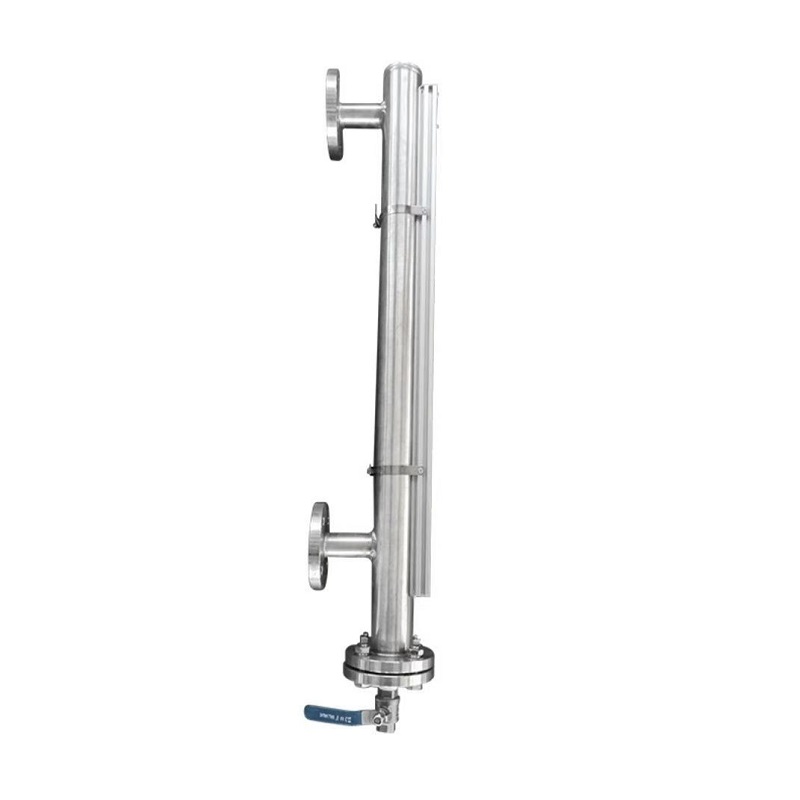

GCC-UHZ远传磁翻板液位计

现场指示+远程传输+报警控制一体化 · 基本型与远传变送器组合 · 4-20mA标准信号输出 · 适用于电力、石油、化工、冶金、环保等行业 · 安徽初辰15年专业制造经验

4-20mA远传    现场指示    报警控制    耐温耐压    防腐防爆    高压型    高温型    侧装/顶装

🔍 产品概述  |     ⭐ 产品特点  |     📋 技术参数  |     ⚙️ 工作原理  |     📝 选型指南  |     🔧 安装维护

一、产品概述：三合一智能液位测量解决方案

GCC-UHZ远传磁翻板液位计是安徽初辰仪表基于15年工业仪表制造经验开发的智能液位测量仪表，将基本型磁翻板液位计与远传变送器两部分完美结合，实现现场指示、信号远传、液位报警及控制功能于一体。

产品凭借其直观、醒目、性价比高、耐温、耐压、防腐、防爆的卓越特性，已广泛应用于电力、石油、化工、冶金、环保等行业的生产过程液位测量及自动化控制系统，成功替代多家进口品牌产品。

💡 核心价值：无需额外改造，一套仪表同时满足现场观察、远程监控、自动报警三大需求，大幅降低设备投资和运维成本。

二、产品特点：七大优势保障可靠测量

🎯1. 三合一功能集成

集现场指示、远传输出、控制报警于一身，一套仪表满足多重需求，设备投资节省30%以上。

👁️2. 清晰直观显示

红白翻柱指示，读数直观醒目，观察角度可调，可视距离达10米以上，陶瓷翻柱不褪色。

📏3. 宽范围测量

测量范围300～15000mm，不受储罐高度限制，支持侧装、顶装、底装多种安装方式。

🛡️4. 安全隔离设计

指示机构与被测介质完全隔离，密封性好，可靠性高，适用于危险介质测量。

🔥5. 耐温耐压性能

标准型-40～250℃，特殊型可达450℃；工作压力≤2.5MPa，高压型可达32MPa。

🔩6. 多样化材质选择

提供不锈钢、衬四氟、PVC、PP-R、ABS等多种接液材质，适应不同介质要求。

💰7. 高性价比维护

结构简单，安装方便，维护费用低，使用寿命长，综合使用成本仅为进口品牌1/3。

三、技术参数：详细规格与性能指标

A. 基本型参数

测量范围300～15000mm
测量精度±5.0mm，±10mm
工作温度-40～250℃
(特殊型可达450℃)
工作压力≤2.5MPa
(2.5MPa以上可特殊设计)
介质粘度≤1st(10⁻⁴m²/s)
介质密度≥450kg/m³
密度差≥150kg/m³(界面测量)
排污接口ZG1/2"(内螺纹)
跟随速度≤0.08m/s

B. 远传装置参数

输出信号4～20mA DC
负载阻抗350Ω(24VDC时)
供电电源18～30VDC(额定24VDC)
环境温度-40～80℃
相对湿度≤90%RH
功耗0.5W
本安防爆ibIICT4
隔爆防爆dIIBT4

C. 控制报警开关参数

输出型式常开/常闭开关信号
报警精度±10mm
环境温度-40～80℃
工作寿命≥10⁵次
出线接口M20×1.5或内螺纹3/4"
防爆等级ibⅡCT4/dⅡBT4
防护等级IP65

📐 法兰连接规格

侧装式

HG20592-97 DN25 PN4.0
(或用户指定)

顶装式

HG20592-97 DN100 PN1.6
(或用户指定)

夹套法兰

HG20592-97 DN15 PN1.6
(或用户指定)

接口材质

不锈钢(1Cr18Ni9Ti,316,316L)
衬PTFE、PVC、PP-R、ABS

四、工作原理：磁性耦合与电阻传感技术

1. 现场指示原理

基于浮力原理和磁性耦合作用：当容器内液位升降时，主导管中的磁性浮子随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°。

  • 液位上升：翻柱由白色转为红色

  • 液位下降：翻柱由红色转为白色

  • 读数方法：红白交界处即为实际液位高度

2. 远传信号原理

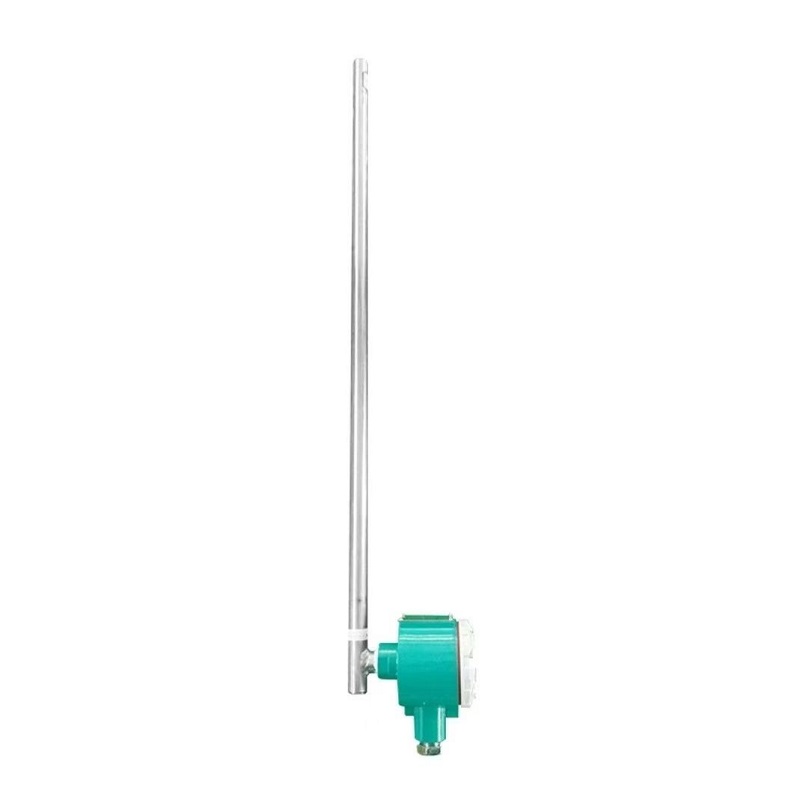

由基本型与UR型电阻传感器+UB型R/I转换模块组合实现：

  1. 传感器以捆绑形式固定在主导管外侧，处于同一磁耦合系统中

  2. 磁性浮子移动时，对应位置的干簧管受磁场作用吸合

  3. 电阻链阻值发生变化，经转换模块转换为4～20mA标准信号

  4. 信号可接入DCS、PLC、显示仪表等控制系统

3. 报警控制原理

通过干簧管或水银触点开关实现：根据预设液位值，开关在相应位置动作，触发报警、控制或事故连锁功能。

💡 技术优势：磁性耦合为无接触传动，无磨损，寿命长；电阻传感器精度高，稳定性好；模块化设计，维护方便。

五、选型指南：GCC-UHZ系列详细选型表

型号结构特点接液材质测量范围(mm)温度(℃)压力(MPa)密度(g/cm³)法兰DN/PN
C10标准型1Cr18Ni9Ti/304300-8000-20～+1500-2.450.5-225/1.0,1.6
C11高压型1Cr18Ni9Ti/304300-8000-20～+1502.45-9.60.5-225/2.5,4.0
C12高温高压型1Cr18Ni9Ti/304300-8000-20～+3502.45-9.60.5-225/6.3,1.0
C13低温防霜型1Cr18Ni9Ti/304300-3500＞-400-2.450.5-225/1.6,2.5
C14液氨/LPG专用型1Cr18Ni9Ti/304300-15000-20～+1500-2.450.45-0.725/2.5
C15耐腐型316L300-8000-20～+1500-2.450.5-225/1.6
C19不锈钢内衬PPPP300-15000-20～+1000-1.00.5-225/1.6
C21蒸汽夹套加热型1Cr18Ni9Ti300-15000-20～+1500-2.450.5-232/1.6
C23食品专用型1Cr18Ni9Ti300-15000-20～+1500-1.60.5-250/1.6

🔧 辅助功能选型表

排污阀配置

  • O - 盲板法兰，不配排污阀

  • L - 底部配排污阀

报警开关配置

  • O - 无报警开关

  • H - 高位报警(AK-3型)

  • L - 低位报警(AK-4型)

  • B - 高低位报警全配

远传装置配置

  • O - 无远传变送器

  • R - LB型捆绑式变送器(4-20mA)

  • S - 静压式远传变送器(4-20mA)

防爆类型

  • O - 普通防水型

  • B - 本质安全型(ibⅡCT4)

  • Bd - 隔爆型(dⅡCT4)

六、安装、使用与维护指南

📋 11项关键安装使用注意事项

  1. 远离导磁物质：液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响正常工作。

  2. 伴热管路材质：自行采用伴热管路时，必须选用非导磁材料（如紫铜管），伴热温度根据介质确定。

  3. 垂直安装：必须垂直安装，与容器引管间应装球阀，便于检修和清洗。

  4. 介质要求：介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻。

  5. 初始校准：使用前用校正磁钢将零位以下小球置成红色，其他球置成白色。

  6. 浮子安装：打开底法兰装入磁性浮子，重端带磁性一端向上，不能倒装。

  7. 定期清洗：根据介质情况，不定期清洗主导管清除杂质。

  8. 超长支撑：普通型＞3米、防腐型＞2米时，需增加中间加固法兰或耳攀作固定支撑。

  9. 避开进出口：安装位置应避开或远离物料介质进出口处，避免流体急速变化影响测量。

  10. 远传仪表安装：

    • 远传仪表应紧贴主导管，用不锈钢抱箍固定（禁用铁质）

    • 感应面应面向和紧贴主导管

    • 零位应与液位计零位指示处在同一水平线

    • 连线单独穿保护管或用屏蔽二芯电缆敷设

  11. 密封保护：接线盒进线孔敷设后要求密封良好，检修后及时盖好。

🔧 维护保养计划

维护周期维护内容检查标准与操作
每日检查翻板指示是否正常翻板翻转灵活，无卡滞，红白界限清晰
每周检查法兰连接和密封无渗漏、无腐蚀痕迹，螺栓紧固
每月测试报警开关功能高低液位报警动作正常，信号准确
每季清洗主导管和浮子打开排污阀排空冲洗，检查浮子完好
每半年校准远传信号精度4-20mA输出信号与液位对应准确
每年全面检修校准返厂或现场全面检查，精度校准

⚠️ 常见故障排查

翻板不翻转或卡滞

可能原因：浮子卡住、介质杂质、导磁物质干扰
处理方法：清洗主导管、检查浮子、移除导磁物

远传信号异常

可能原因：接线松动、电源异常、传感器故障
处理方法：检查接线和电源、测试传感器电阻

报警不动作

可能原因：开关位置偏移、接线错误、开关损坏
处理方法：调整开关位置、检查接线、更换开关

指示与实际不符

可能原因：浮子密度不匹配、介质密度变化
处理方法：更换合适密度浮子、重新校准
