PP防腐磁翻板液位计 & 内衬四氟防腐磁翻板液位计
专为强腐蚀介质设计 · PP材质/内衬四氟 · 耐氢氟酸等强腐蚀 · 定制化防腐方案 · 安徽初辰核心团队16年防腐仪表制造经验
🔍 产品概述 | ⚖️ 材质对比 | 📋 技术参数 | ⚙️ 工作原理 | 🏭 应用领域 | 📝 选型指南 | 🔧 安装维护
PP材质 内衬PTFE 耐氢氟酸 强腐蚀介质 酸碱测量 4-20mA远传 防爆可选 定制化
一、产品概述：专业防腐解决方案
🔵 PP防腐磁翻板液位计
安徽初辰专业生产的PP材质磁翻板液位计，专为腐蚀性介质且工作温度较高的场合设计。采用进口高强度聚丙烯材料，结构可靠，使用寿命长，是氢氟酸、盐酸、稀硫酸等强腐蚀性介质液位测量的理想选择。
适用于地下储罐、槽或池的腐蚀性介质测量
PP材质独特的保温性，冬季内部不结冰
可定制侧装或顶装形式
可选配远传变送器实现4~20mA信号输出
🟢 内衬四氟防腐磁翻板液位计

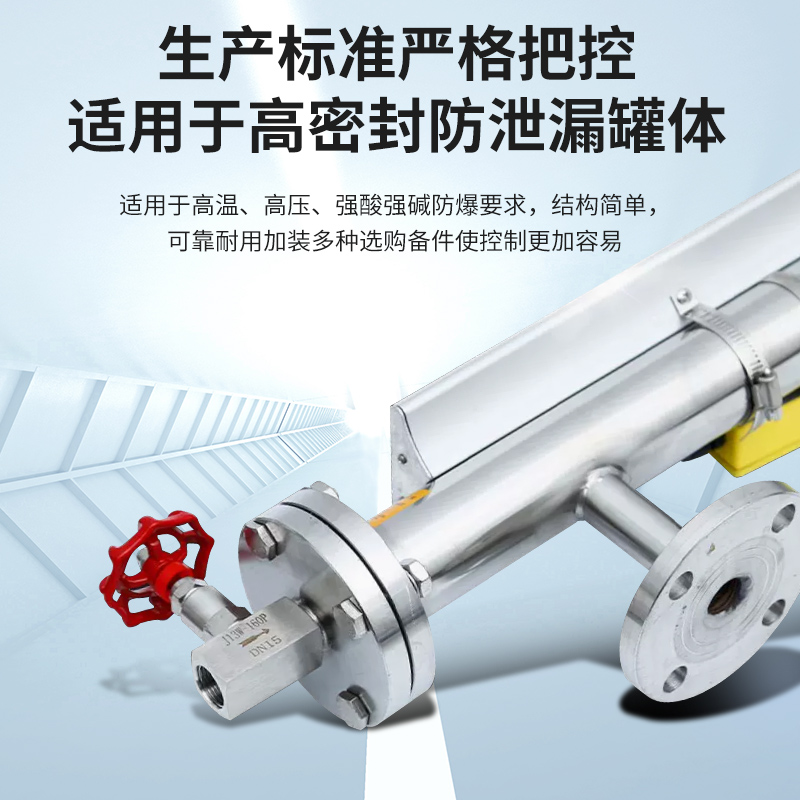

采用不锈钢本体内衬聚四氟乙烯（PTFE）先进工艺，兼具不锈钢的结构强度和PTFE的耐腐蚀性。适用于盐酸、硫酸、碱液及有机溶剂等强腐蚀介质，工作温度可达200℃，压力达2.5MPa。
不锈钢内衬PTFE拉伸翻边工艺，无泄漏风险
耐高温、耐高压性能优异
适用于强腐蚀、高温高压工况
可替代进口防腐液位计，性价比高
二、材质对比：选择最适合的防腐方案
| 对比项目 | PP全塑型 | 内衬PTFE型 | 内衬PP型 |
|---|---|---|---|
| 主体材质 | 聚丙烯（PP） | 不锈钢+PTFE衬里 | 不锈钢+PP衬里 |
| 工作压力 | 常压（≤0.1MPa） | ≤2.5MPa | ≤1.0MPa |
| 介质温度 | -20～70℃ | -20～200℃ | -20～90℃ |
| 耐腐蚀性 | 耐酸、碱、油脂、油剂 | 耐所有化学品（除熔融碱金属） | 耐酸、碱、盐酸、稀硫酸 |
| 适用介质 | 氢氟酸、盐酸、碱液 | 强酸、强碱、有机溶剂 | 无机酸、碱、盐溶液 |
| 不适用介质 | 浓硝酸、芳香剂 | 熔融碱金属、三氟化氯 | 浓硝酸、含氯溶剂 |
| 结构强度 | 中等 | 高（不锈钢骨架） | 高（不锈钢骨架） |
| 性价比 | 高 | 中高 | 高 |
| 推荐场景 | 常压、温度≤70℃的腐蚀介质 | 高温高压强腐蚀工况 | 温度压力较低，性价比优先 |
📊 耐腐蚀塑料适用范围表
| 代号 | 名称 | 适用范围 |
|---|---|---|
| PVC | 聚氯乙烯 | 污水、轻微的腐蚀性液体 |
| PP | 聚丙烯 | 耐酸、碱、油脂、油和油剂 |
| PE | 聚乙烯 | 耐稀酸、碱、酒精、汽油、溶剂 |
| PTFE | 聚四氟乙烯 | 耐所有化学品（"塑料王"） |
| PVDF | 聚偏氟乙烯 | 耐油、脂肪、酸、碱、溶剂 |
| PUR | 聚氨酯 | 耐燃料、热油和含油液体 |
| PA | 聚酰胺 | 耐油、油脂、溶剂 |
三、详细技术参数
PP防腐磁翻板液位计参数
| 测量范围 | 300～4000mm（＞5000mm可定制） |
| 显示精度 | ±10mm |
| 工作压力 | 常压（≤0.1MPa） |
| 介质温度 | -20～70℃ |
| 介质密度 | ≥0.5g/cm³ |
| 介质粘度 | ≤0.4Pa·S |
| 过程连接 | DN20/25/50/80/150 PN1.0 |
| 浮子材质 | 316L、PVC/UPVC/CPVC/PP、PTFE、钛 |
内衬四氟防腐磁翻板液位计参数
| 测量范围 | 300～5000mm（＞5000mm可定制） |
| 显示精度 | ±10mm |
| 工作压力 | 衬PTFE：≤2.5MPa 衬PP：≤1.0MPa |
| 介质温度 | 衬PTFE：-20～200℃ 衬PP：-20～90℃ |
| 介质密度 | ≥0.5g/cm³ |
| 密度差 | ≥0.15g/cm³（测界面） |
| 防腐措施 | 304/316L内衬PTFE/PP，特殊工艺翻边 |
🔧 通用技术参数
环境温度
-25℃～70℃
相对湿度
5%～100%（包括凝露）
防护等级
IP54（标准）
IP66/67（可选）
防爆等级
ExdⅡBT4（可选）
跟踪速度
≤0.8m/s
四、工作原理：磁耦合与连通器原理
防腐型磁翻板液位计基于连通器原理和磁性耦合原理实现液位的实时测量：
连通器原理：液位计主体管通过法兰与容器连接，形成连通器，使主体管内液面与容器内液面保持相同高度。
磁性浮子：浮子内置永久磁钢，随液位升降在主体管内上下浮动。
磁性耦合：浮子内的磁钢通过磁性耦合驱动外部磁性翻片翻转180°。
红白指示：翻片两面分别涂有红色和白色，液面以下显示红色，以上显示白色。
准确读数：红白交界处即为容器内液位的实际高度。
💡 扩展功能：可加装远传变送器将液位信号转换为4～20mA标准信号，接入DCS/PLC系统；也可安装磁控开关实现液位报警和控制。
⭐ 产品核心特点
👁️ 宽屏显示设计

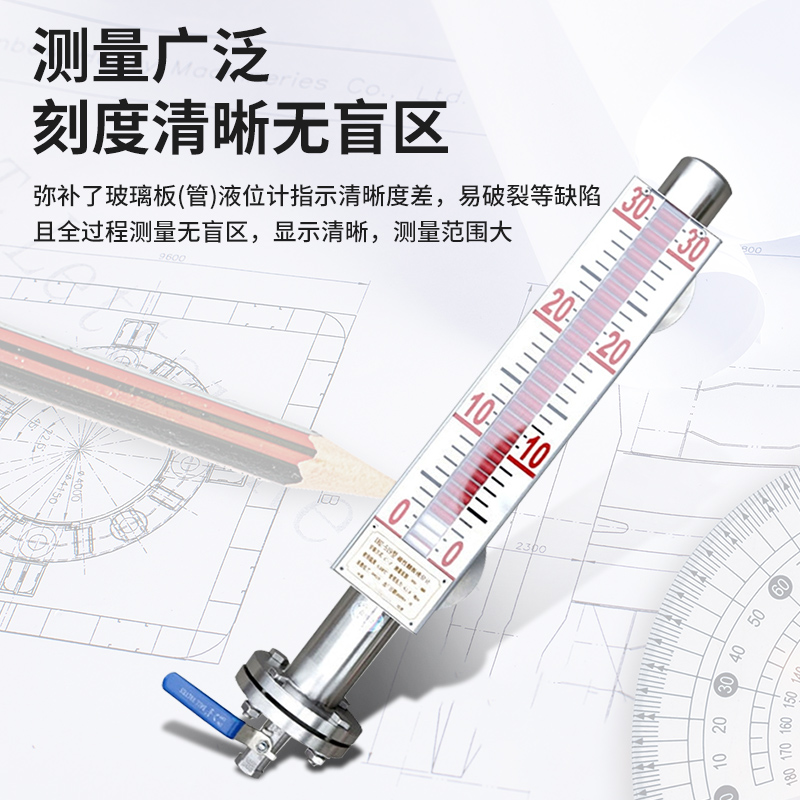

面板加宽设计，可视距离和角度大大增加，标尺刻度和数字粗大清晰。
🛡️ 高级防护等级

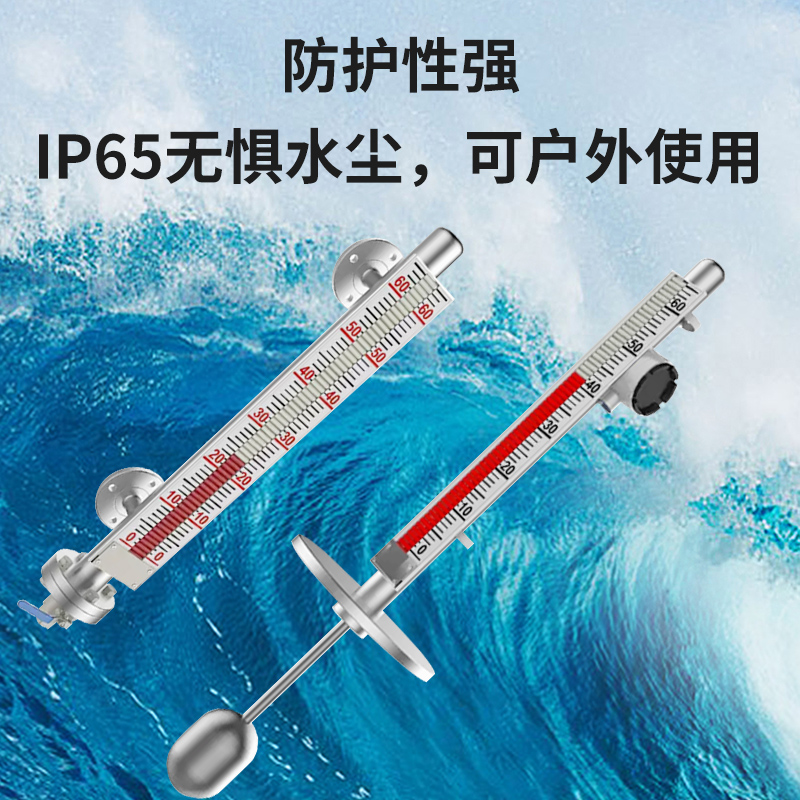

独特的面板端盖设计和玻璃封胶工艺，防护等级达IP66/67。
🔥 双重防爆认证
磁开关和干簧管远传变送器通过隔爆和本安双重防爆认证。
🔩 优质材质选择
316L、304、钛材及各种防腐塑料，满足不同腐蚀性介质要求。
五、应用领域：典型行业案例
🏭
氯碱化工
离子膜电解装置洗槽
氯气处理系统
盐酸储罐液位测量
🧪
精细化工
双氧水装置磷酸配制槽
氢氟酸反应釜
有机溶剂储罐
💧
环保水处理
工业废水处理槽
酸洗废水池
酸碱中和池
⚡
电镀冶金
电镀液储槽
酸洗线液位控制
贵金属提取槽
🏥
制药行业
原料药反应釜
酸碱配制罐
溶剂回收装置
六、选型指南：四步精准选型
第一步：确认介质特性
介质名称
浓度
温度
压力
第二步：材质选择建议
| 介质类型 | 推荐材质 | 可选材质 | 不适用材质 |
|---|---|---|---|
| 氢氟酸 | PP全塑型 | 内衬PTFE型 | 不锈钢、玻璃 |
| 盐酸（稀） | 内衬PP型 | PP全塑型、内衬PTFE | 不锈钢（浓盐酸） |
| 硫酸（稀） | 内衬PP型 | PP全塑型、内衬PTFE | 不锈钢（浓硫酸） |
| 有机溶剂 | 内衬PTFE型 | 不锈钢、PP | PVC、PE |
| 碱液 | PP全塑型 | 内衬PP型、不锈钢 | 铝材、锌材 |
第三步：了解型号命名规则
示例型号：UHZ-10C02BSKCO2
U H Z - 10 C 02 B S K C O 2
│ │ │ │ │ │ │ │ │ │ │ └─ 电源：24VDC
│ │ │ │ │ │ │ │ │ │ └─── 输出：4-20mA
│ │ │ │ │ │ │ │ │ └───── 浮子材质：UPVC
│ │ │ │ │ │ │ │ └─────── 报警：高低报警
│ │ │ │ │ │ │ └───────── 防爆：普通型
│ │ │ │ │ │ └─────────── 伴热：电伴热
│ │ │ │ │ └───────────── 显示：双色翻板
│ │ │ │ └─────────────── 主体：304不锈钢
│ │ │ └───────────────── 法兰：DN25
│ │ └─────────────────── 类型：磁翻板液位计
│ └───────────────────── 类型：磁翻板液位计
└─────────────────────── 类型：磁翻板液位计
第四步：选择辅助功能
📡
远传变送器
4-20mA输出
RS485通讯
HART协议
🚨
报警开关
GB型液位报警器
VB型液位报警器
多点报警控制
🔥
保温伴热
电伴热保温
蒸汽夹套
真空保温
🛡️
防爆认证
隔爆型Exd
本安型Exia
增安型Exe
📊
数显仪表
XMT-124D数显表
上下限报警设定
4-20mA信号输出
七、安装使用与维护
📋 安装注意事项（7项关键点）
避开物料进出口：安装位置应避开或远离物料介质进出口处，避免流体急速变化影响测量准确性。
超长液位计支撑：对于超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间支撑。
远传仪表安装：远传配套仪表应紧贴主导管，用不锈钢抱箍固定（禁用铁质），感应面面向主导管。
缓慢投用介质：调试时先开上部阀门，再缓慢开启下部阀门，避免介质急速冲击浮子。
排污清洗：定期打开排污阀清洗主导管，清除内部杂质。
垂直安装：确保液位计垂直安装，倾斜度不超过3°。
接地保护：必须可靠接地，特别是远传型仪表。
🔧 维护保养计划
| 维护周期 | 维护内容 | 检查标准 |
|---|---|---|
| 每日 | 观察翻板指示是否正常 | 翻板翻转灵活，无卡滞 |
| 每周 | 检查法兰连接有无泄漏 | 无渗漏、无腐蚀痕迹 |
| 每月 | 测试报警开关功能 | 高低液位报警动作正常 |
| 每季 | 排污清洗主导管 | 打开排污阀，排空冲洗 |
| 每年 | 全面检修校准 | 返厂或现场校准精度 |
