UHZ-10C02BSKCO2磁翻板液位计
304主体+UPVC材质 | 0-1800mm量程 | 4-20mA远传+高低报警 | 电伴热保温 | 1.6MPa耐压 | DN25法兰连接
🔍 产品概览 | ⭐ 核心特点 | 📋 技术参数 | 🏭 应用场景 | 📝 选型指导 | 🔧 安装说明 | 🛡️ 维护保养
一、产品概览：高可靠性磁翻板液位计
安徽初辰仪表生产的UHZ-10C02BSKCO2磁翻板液位计是一款集本地指示、远程传输、报警控制于一体的多功能液位测量仪表。基于团队16年工业仪表制造经验，我们为化工、制药、水处理等行业提供精准、稳定、耐用的液位测量解决方案。
本型号采用304不锈钢主体+UPVC材质浮子的独特设计，兼具金属结构的强度与塑料材质的耐腐蚀性，适用于酸、碱、水等多种介质。标配4-20mA远传信号输出和高低液位报警开关，配合电伴热保温系统，确保在低温环境下稳定工作，满足各种复杂工况需求。
二、核心特点：6大优势保障可靠测量
🎯1. 双重材质设计
304不锈钢主体 + UPVC浮子，耐腐蚀耐磨损
主体采用304不锈钢材质，确保结构强度；浮子选用UPVC（硬质聚氯乙烯），耐酸碱腐蚀性能优异，适用于大多数化工介质，使用寿命延长30%。

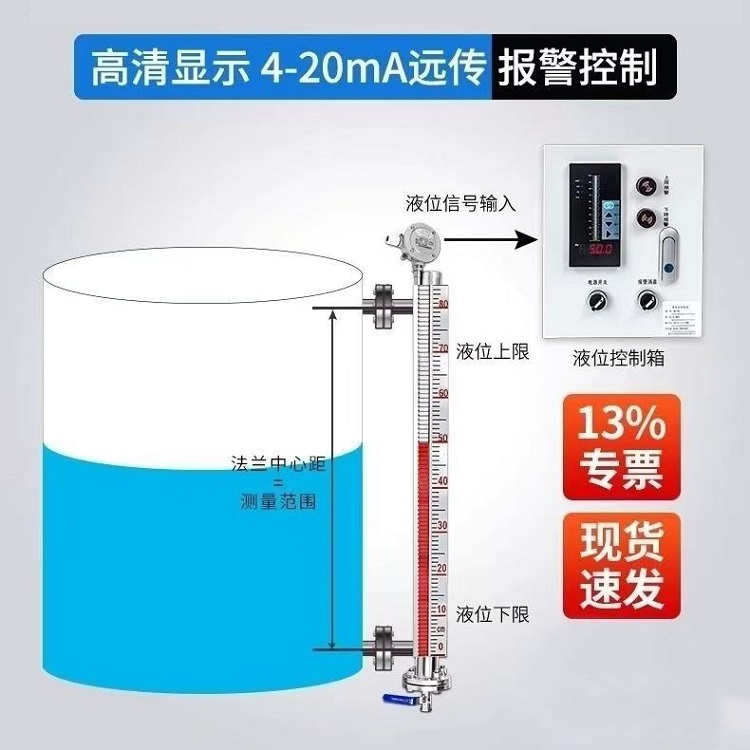

📡2. 智能远传系统
4-20mA标准信号输出，精准远程监控
内置高精度干簧管传感器，将液位变化转换为4-20mA标准信号，可直接接入DCS、PLC系统，实现远距离实时监控，精度达±1.5%FS。
🚨3. 双重报警保护
高低液位报警开关，安全防护升级
配置高低液位磁控开关，当液位达到设定值时自动触发报警，可连接声光报警器或连锁控制系统，防止溢流和空转事故。
🔥4. 电伴热保温
内置电伴热系统，适应低温环境
针对低温地区或低温介质，标配电伴热保温系统，防止介质凝固冻结，确保-20℃~45℃环境温度范围内正常测量。
🔧5. 高强度结构
1.6MPa耐压等级，DN25标准法兰
设计压力1.6MPa，满足大多数工业应用需求；采用DN25 PN16标准法兰连接，安装简便，密封可靠，无泄漏风险。
👁️6. 直观可视指示
磁翻板双色显示，远距离清晰可辨
采用红白双色磁翻板指示，液位变化即时显示，可视距离达10米以上，无需电源即可本地观测，安全可靠。
三、详细技术参数
| 参数类别 | 技术指标 | 备注说明 |
|---|---|---|
| 型号规格 | UHZ-10C02BSKCO2 | 磁翻板液位计（带远传报警） |
| 测量范围 | 0-1800mm（可定制） | 标准量程，可按需定制300-6000mm |
| 工作压力 | 1.6MPa（PN16） | 最高可定制2.5MPa、4.0MPa |
| 介质温度 | -20℃~45℃（标准） | 电伴热保温，高温型可达120℃ |
| 主体材质 | 304不锈钢 | 可选316L、钛材、哈氏合金 |
| 浮子材质 | UPVC（硬质聚氯乙烯） | 耐酸碱腐蚀，可选PP、PTFE |
| 法兰标准 | DN25 PN16 | HG/T20592-2009，可选美标、日标 |
| 远传信号 | 4-20mA两线制 | 精度±1.5%FS，负载≤500Ω |
| 报警开关 | 高低液位各1个 | 磁控开关，SPDT，220VAC/2A |
| 电伴热 | 标配 | 功率30W/m，220VAC供电 |
| 指示精度 | ±10mm（磁翻板） | 远传精度±1.5%FS |
| 防护等级 | IP65 | 户外防雨防尘 |
| 防爆等级 | ExdⅡCT6（可选） | 需防爆认证时注明 |
四、典型应用场景
基于团队16年服务2000+客户的经验，UHZ-10C02BSKCO2磁翻板液位计在以下行业表现卓越：
🏭化工行业
应用：酸碱储罐、反应釜液位监测
优势：UPVC浮子耐酸碱腐蚀，304主体耐压，电伴热防止介质结晶
💧水处理行业
应用：污水处理池、加药罐液位控制
优势：高低报警防止溢流，4-20mA信号接入PLC自动控制
🏥制药行业
应用：原料药储罐、配液罐液位测量
优势：UPVC材质符合卫生要求，无污染风险
⚡电力行业
应用：除盐水箱、酸碱罐液位监测
优势：电伴热确保冬季正常测量，远传信号接入DCS系统
🛢️石油化工
应用：中间罐、污水罐液位测量
优势：1.6MPa耐压满足工艺要求，防爆选项可用
五、选型指导：三步精准选型
第一步：确认基本参数
量程：测量范围0-1800mm（标准），超出范围可定制
介质：酸、碱、水等液体，粘度≤0.8Pa·s
密度：≥0.5g/cm³（确保浮子正常工作）
温度：-20℃~45℃（标配电伴热）
第二步：选择配置选项
| 配置项目 | 标准配置 | 可选配置 | 适用场景 |
|---|---|---|---|
| 远传信号 | 4-20mA | HART协议、RS485 | 远程监控需求 |
| 报警开关 | 高低各1个 | 多点报警（最多4点） | 多级控制需求 |
| 电伴热 | 标配 | 蒸汽伴热、无伴热 | 低温环境 |
| 防爆等级 | 普通型 | ExdⅡCT6 | 防爆区域 |
| 法兰标准 | DN25 PN16 | DN20/32/40/50 | 不同连接需求 |
第三步：材质选择指南
UPVC浮子：适用于大多数酸、碱、盐溶液（除强氧化性酸）
PP浮子：耐温性更好（-20℃~80℃），适用于有机溶剂
PTFE浮子：耐强腐蚀介质，如浓硫酸、氢氟酸等
304主体：通用型，适用于水、蒸汽、弱腐蚀介质
316L主体：耐氯化物腐蚀，适用于海水、氯离子环境
💡 选型提示：不确定如何选型？提供以下信息，工程师免费为您选型：
测量介质名称、密度、粘度、温度
容器尺寸、连接法兰规格
是否需要防爆、工作压力要求
控制系统类型（PLC/DCS）
六、安装与接线说明

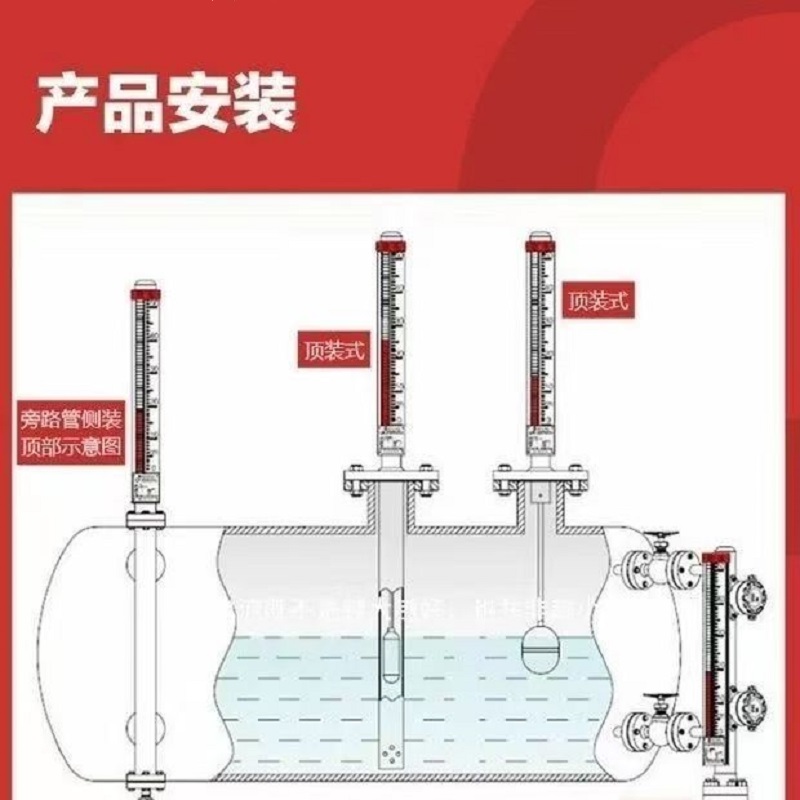

1. 机械安装步骤
准备法兰：确保容器法兰为DN25 PN16，与液位计法兰匹配
安装垫片：使用PTFE垫片或金属缠绕垫，确保密封性
垂直安装：液位计必须垂直安装，倾斜度≤3°
紧固螺栓：对角线逐步紧固法兰螺栓，力矩20-30N·m
排污阀：底部排污阀朝下，便于排空和清洗
2. 电气接线说明
| 端子标识 | 功能说明 | 接线要求 | 线缆规格 |
|---|---|---|---|
| +、- | 4-20mA输出 | 接PLC/DCS AI模块 | RVVP 2×1.0mm² |
| H、C、L | 高报警开关 | COM-NC/NO可选 | RVV 3×1.0mm² |
| L、C、L | 低报警开关 | COM-NC/NO可选 | RVV 3×1.0mm² |
| AC220V | 电伴热电源 | 接220VAC电源 | RVV 2×1.5mm² |
| 〨 | 接地端子 | 必须可靠接地 | BVR 1×2.5mm² |
3. 安装注意事项
避开干扰：远离电机、变频器等强电磁干扰源
留有空间：顶部预留≥300mm空间，便于检修和维护
避免死角：安装在容器液位波动较小区域
首次投用：缓慢开启阀门，避免压力冲击损坏浮子
七、维护保养与售后服务
1. 日常维护计划
| 维护周期 | 维护内容 | 检查标准 |
|---|---|---|
| 每日 | 观察翻板指示是否正常 | 翻板翻转灵活，无卡滞 |
| 每周 | 检查电伴热工作状态 | 伴热带表面温度30-50℃ |
| 每月 | 测试报警开关功能 | 高低液位报警动作正常 |
| 每季 | 清洗液位计腔体 | 打开排污阀冲洗内部 |
| 每年 | 全面检修校准 | 返厂或现场校准精度 |
2. 常见故障处理
翻板不翻转：检查浮子是否卡住，介质密度是否过小
远传信号异常：检查接线是否松动，电源是否正常
报警不动作：调整磁开关位置，检查接线和继电器
电伴热不热：检查电源、温控器、伴热带是否损坏
3. 售后服务承诺
✅ 质量保证：产品质保18个月，终身技术支持
✅ 技术指导：免费提供安装指导、参数设置咨询
✅ 快速响应：2小时内技术响应，48小时解决方案
✅ 配件供应：常用配件常年备货，紧急需求24小时发货
✅ 升级服务：老客户产品升级享受优惠价格
