📋产品概述

GCC-PH150型PH监测仪是安徽初辰科技针对水质酸碱度在线监测需求设计的工业级智能监测设备。该设备采用投入式安装方式，无需采样管路和试剂消耗，安装简便，运维成本低，可对水溶液的PH值进行连续实时监测，并根据监测结果自动控制药物投放，实现精准加药控制。

仪表配备高清彩色液晶显示屏，采用智能型中文菜单操作，界面友好，操作简便。具备4-20mA电流输出和RS485数字通讯功能，支持测量范围自由设定，高低超限报警提示和两组继电器控制开关，电极标定过程简单快捷。广泛应用于医院用水、生活饮用水、工业循环水、污水处理等领域。

📞 立即咨询：15212084600                    📧 获取详细报价

🔬工作原理

在线PH监测仪基于物理学中的原电池原理工作。PH电极在溶液中形成恒定微弱的电压，该电压与溶液的PH值成正比关系。GCC-PH150通过测量电极产生的电压信号，采用能斯特方程原理（E = E⁰ - (RT/nF)ln[H⁺]）计算出PH值。

设备内部集成高精度温度传感器，对测量结果进行自动温度补偿，消除温度变化对PH测量精度的影响。经过温度补偿后的最终PH值通过4-20mA模拟信号和RS485数字信号输出，同时显示在高清彩色液晶屏上。

智能算法确保设备在不同水质条件下的稳定性和准确性，内置的自诊断功能可实时监测电极状态，提示用户进行维护或更换，确保长期可靠运行。

📊核心技术参数

产品型号                        GCC-PH150

测量范围                        0-14.00 pH

测量精度                        ±0.05 pH

分辨率                        0.01 pH

工作电压                        AC 220V±10%、50/60Hz

显示屏                        彩色液晶屏幕

通讯接口                        RS485（Modbus协议，9600，8，1，N）

输出信号                        4-20mA恒流变送输出

报警输出                        高、低越限报警继电器（2组）

多路传感器                        支持多路传感器接入显示

仪表尺寸                        140×140×120mm（开孔137×137mm）

重量                        0.9Kg

防护等级                        IP65（防尘防水）

工作环境                        温度0-45℃，湿度≤85%RH

🏆产品核心优势

💰

低成本运维

采用投入式安装，无需采样管路和试剂消耗，大幅降低设备运行和维护成本，长期使用经济性显著。

🔧

安装维护简便

投入式设计安装快捷，智能中文菜单操作简单，电极标定方便，日常维护工作量小。

📊

智能高精度

采用能斯特原理计算，自动温度补偿，测量精度±0.05pH，确保监测数据准确可靠。

📡

强大输出功能

标配4-20mA模拟输出、RS485通讯和双路继电器报警，轻松对接PLC、DCS等控制系统。

💧

广泛适用性

适用于医院用水、生活饮用水、污水处理、工业循环水等多种水质环境，应用领域广泛。

🛡️

可靠耐用

IP65防护等级，适应工业环境；优质电极材料，耐腐蚀，使用寿命长，稳定性好。

🔧安装调试说明

主机安装要求

1. 安装位置：仪表应安装在清洁、干燥、通风良好、无震动的位置，周围应无腐蚀性气体。

2. 环境条件：工作环境温度0-45℃，相对湿度≤85%RH，避免阳光直射和雨淋。

3. 电气安全：确保供电电源稳定，接地可靠，远离强电磁干扰源。

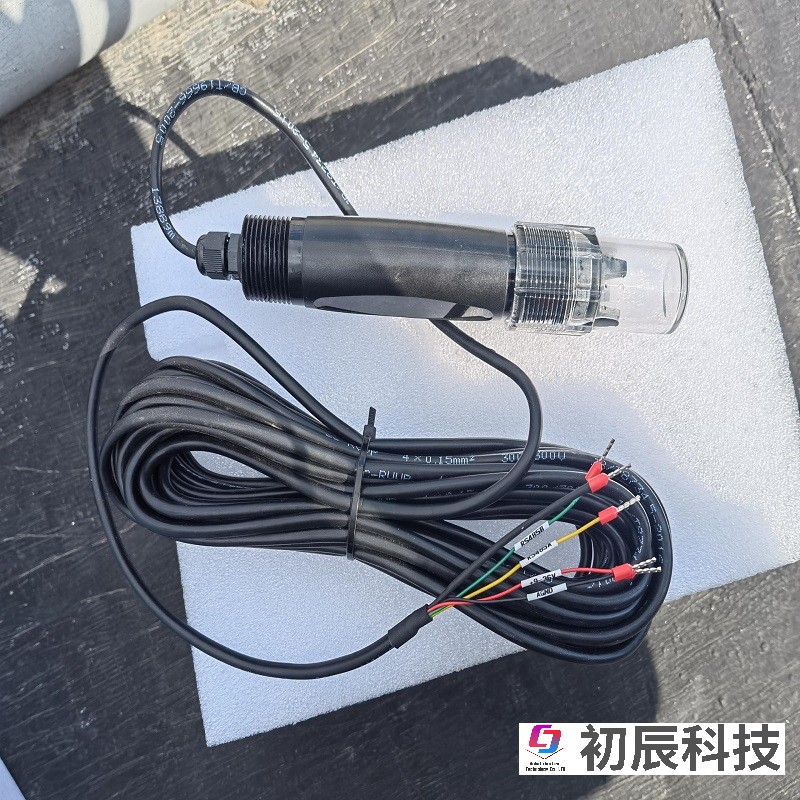

电极安装步骤

电缆穿管

将PH电极电缆线从护套管中穿过，确保电缆在护套管内自由移动，不受拉力。

电极连接

将电极螺纹与护套管的螺纹连接，连接时使用防水胶布进行防水处理，确保密封可靠。

防水处理

两根护套管之间的连接处必须做好防水处理，防止溶液渗透入护套管内腐蚀电缆线。

顶部防护

护套管顶部用黑色防水橡胶帽盖住，防止雨水从顶部进入护套管内部。

基本使用方法

1. 显示功能：接好220V电源和传感器探头后，仪表自动显示PH测量值，高清彩色液晶屏读数清晰直观。

2. 4-20mA输出设置：在仪表设置菜单的"远传设置"里输入4-20mA对应的量程值，即可在电流输出端子得到对应的4-20mA变送电流，用于远传至PLC/DCS系统。

3. 报警输出设置：在仪表设置菜单的"DO输出设置"里输入高低越限报警值，当PH值超过设定范围时，报警继电器触点闭合，可连接声光报警器或控制设备。

🏭行业应用场景

🏥医院用水监测

应用：医院纯水系统、透析用水、实验室用水PH监测。

重要性：确保医疗用水符合卫生标准，保障患者安全。

优势：免试剂设计，无二次污染；高精度监测，数据可靠。

🏠生活饮用水监测

应用：自来水厂、二次供水、小区水箱PH在线监测。

重要性：确保饮用水安全，预防管道腐蚀和细菌滋生。

优势：投入式安装，维护简便；自动报警，及时预警。

💧污水处理监测

应用：污水处理厂进出水监测、生化池PH控制、排放口监测。

重要性：优化处理工艺，确保达标排放，控制加药成本。

优势：耐腐蚀设计，适应恶劣环境；联动加药，智能控制。

🏭工业循环水

应用：冷却循环水、锅炉给水、工业工艺水PH监测。

重要性：防止设备腐蚀和结垢，延长设备寿命，节能降耗。

优势：4-20mA输出，便于系统集成；稳定可靠，减少停机。

🎣水产养殖

应用：养殖池塘、育苗场、水族馆水质PH监测。

重要性：维持适宜PH范围，保障水生生物健康生长。

优势：实时监测，及时调节；操作简单，适合现场使用。

⚗️实验室与教育

应用：学校实验室、科研机构、环保监测站水质分析。

重要性：教学演示、科学研究、环境监测数据采集。

优势：中文菜单，操作友好；数据准确，教学科研兼备。

🔧维修保养指南

仪表维护：仪表本身一般不需要日常维护，如出现故障可与本公司联系，在公司技术人员指导下进行调修。如用户无校验条件或需要维修，请直接联系生产厂商。

传感器校准与维护：

零PH校准（低点标定）

将PH电极放入PH6.86标准缓冲液中，持续保持3分钟不移动探头，进入仪表"在线标定"菜单的低点标定功能进行校准。

高点校准

将PH电极放入PH4.00或PH9.18标准缓冲液（根据实际测量范围选择），持续保持3分钟不移动探头，进入仪表"在线标定"菜单的高点标定功能进行校准。

日常维护

传感器维护非常简单，仅当读数出现异常时需进行维护。将传感器从水中取出，用软布轻柔擦拭电极玻璃表面的附着污染物。如仍然无法恢复准确读数，可能需要更换电极。

⚠️ 维护注意事项：

1. 校准前确保标准缓冲液新鲜有效，无污染
                       2. 清洗电极时避免使用硬物刮擦玻璃球泡
                       3. 长期不使用时，将电极保存在3mol/L KCl溶液中
                       4. 定期检查电缆和连接处，确保防水密封完好

❓常见问题解答

GCC-PH150需要定期校准吗？校准周期是多久？

答：建议每月进行一次校准，或在读数出现明显偏差时进行校准。对于要求不高的应用场景，可每3个月校准一次。校准使用PH6.86和PH4.00（或PH9.18）标准缓冲液。

投入式安装有什么优势？

答：投入式安装无需采样管路和泵，安装简便快捷；不消耗试剂，运行成本低；直接接触被测介质，响应速度快；维护工作量小，只需定期清洁电极。

PH电极的使用寿命是多久？何时需要更换？

答：正常使用情况下，PH电极寿命为1-2年。当出现以下情况时需考虑更换：响应时间明显变慢；校准后读数仍不稳定；玻璃球泡有破损；测量值明显偏离实际值且无法通过校准纠正。

仪表支持Modbus RTU和Modbus TCP协议吗？

答：标准配置支持Modbus RTU协议（RS485接口）。如需Modbus TCP协议，可在订货时特别说明，我们会提供相应的通讯模块或定制版本。

可以同时连接多个PH传感器吗？

答：可以。GCC-PH150支持多路传感器接入显示功能，最多可同时连接4个PH传感器，分别显示不同测量点的PH值，适用于多点监测的应用场景。
