📋 核心摘要：GCC-3H 超声波液位计凭借 IP68 防护等级、5°~8°窄波束角与智能回波处理算法，解决了市政雨污水泵站、集水井、窨井等狭小潮湿空间的水位监测难题。本方案涵盖从粗格栅进水井到污水池的全流程应用，提供安装指导、参数配置、防雷保护及通信集成建议，帮助市政部门实现无人值守和智慧水务升级。
一、市政泵站与集水井场景面临的挑战
市政雨污水泵站、地下室集水坑、道路窨井及排水管网节点，是城市防洪排涝体系的核心。这些位置的水位监测直接影响水泵启停逻辑、格栅机运行及远程调度决策。然而，现场环境极为苛刻：
空间狭窄：集水井直径通常仅 1~2 米，探头必须避开井壁、爬梯、进水管等障碍物。
高湿与浸水风险：泵站内部湿度常接近 100%，雨季甚至可能出现短时间淹水，要求仪表能承受浸没。
漂浮杂物与泡沫：雨水携带树枝、塑料袋，污水含大量气泡和悬浮物，容易造成虚假回波。
供电与通迅条件有限：偏远泵站可能仅有 24V 直流或太阳能供电，需低功耗、远传能力强。
维护困难：井下作业条件恶劣，频繁清淤、校准几乎不可能，要求仪表长期免维护。
传统投入式液位计易被污泥堵塞，浮球开关机械故障率高，雷达液位计在狭小空间内可能产生严重虚假回波。因此，**非接触超声波液位计成了泵站集水井的首选方案**。
二、GCC-3H 在市政泵站中的核心优势
GCC-3H 是安徽初辰科技针对污水与市政工况优化的一体式超声波液位计，完美匹配泵站需求：
🎯 窄波束角（5°~8°）：使超声波能量集中，可有效避开井壁、爬梯和进水管道，即使在直径 1m 的小井中也能量测精准。相比普通 10°~15° 波束角的产品，安装自由度更大。
🛡️ IP68 探头 + IP66 变送器：传感器前端可短时间浸水（1m 水深，30min），即使井内水位意外淹没探头也不会损坏；变送器外壳完全防喷水，适应泵站高湿、冲洗等环境。
🧠 智能回波处理（SIG）：内置多重滤波算法，能自动识别并抑制由漂浮物、泡沫、蒸汽引起的虚假回波，确保在波动水面、杂物漂浮时仍输出稳定液位。
🌡️ 自动温度补偿：声速随温度变化，GCC-3H 内置温度探头实时修正，保证在 -20℃~+60℃ 的户外井道或半地下泵站中保持 ±0.2% F.S. 的高精度。
🔌 多种输出与通讯：标配 4-20mA + HART，可选 RS485 Modbus，可直接接入泵站 PLC、RTU 或 SCADA 系统，上传至智慧水务平台。低功耗设计适合太阳能供电站点。
⚙️ 免维护设计：非接触测量无机械磨损，PVDF 材质探头光滑不易挂污，理论上寿命可达 10 年以上，大幅降低人工下井维护频次和成本。
三、典型应用场景详解
1. 雨水泵站粗格栅前集水井
安装在格栅前渠道上方，监测井内水位。当达到启泵水位时，联动水泵启动排水；降至停泵水位时，水泵停止。GCC-3H 的窄波束可避开格栅和进水管，模拟量信号直接送给 PLC 或数显表。
2. 污水泵站集水池
探头安装于池顶支架或法兰接管上，向下测量到液面。由于污水含气泡和杂质，普通超声波液位计可能出现“丢波”现象，而 GCC-3H 的 SIG 算法可穿透一般泡沫和悬浮物，维持连续液位监测，确保水泵合理轮换运行。
3. 地下室集水坑/消防水池
建筑地下室集水坑通常较浅（1~3 米），需要液位计有很小的盲区。GCC-3H 盲区仅 0.3m（5m 量程型），可测近端液位。IP68 设计即使坑内水满溢出也不会损坏仪表。
4. 市政排水管网窨井
用于城市内涝监测，安装在窨井壁或支架上，向下测量管道内或井底水位。可选电池供电加无线传输（配合 RTU），实现低功耗远程水位采集；窄波束避免打到井壁，保证数据准确。
5. 自来水厂原水井/配水井
原水井水位变化大，GCC-3H 提供 5m/10m/15m 等多种量程，满足不同井深需求。非接触测量避免污染原水，符合卫生要求。

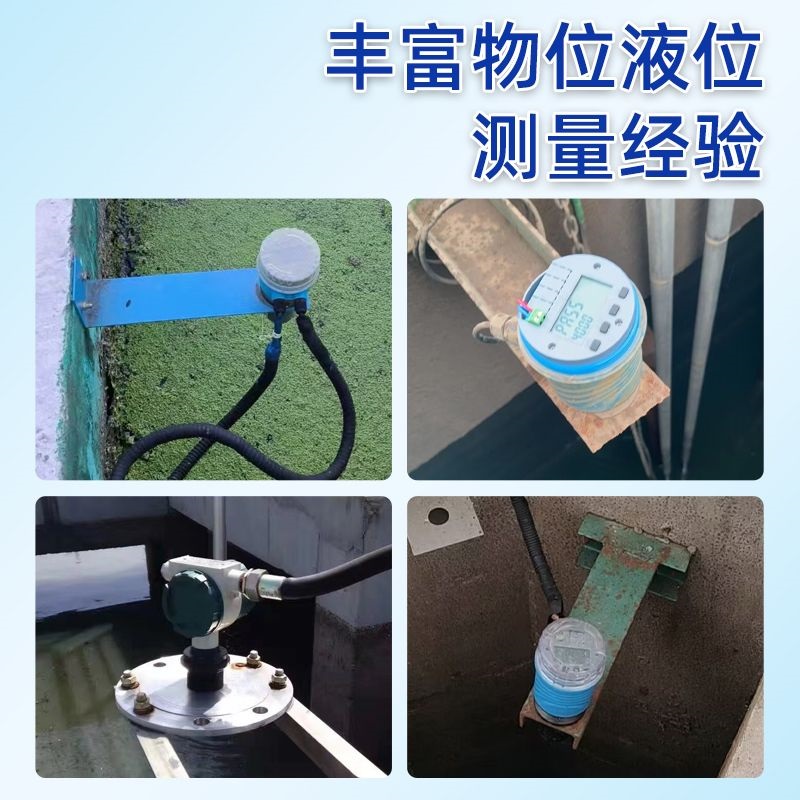

四、安装与调试要点
1. 安装位置选择
探头应垂直安装，波束角内不得有进水管、爬梯、挡板等固定障碍物。
与池壁距离建议 ≥30cm，利用支架或法兰使探头伸出，确保远离障碍物。
最高液位必须低于探头盲区（例如 5m 量程型盲区 0.3m，则最高液位距探头至少 0.3m）。
2. 防浸水与防潮措施
虽然传感器 IP68 可短时浸水，但长期浸泡会降低测量性能。建议安装高度高于历史最高水位 0.5m 以上。如果无法避免浸泡，请选用全灌封型探头，并定期检查密封。
3. 电气连接与防雷
电源使用 24V DC 或 220V AC（四线制）。室外泵站必须在仪表电源进线处加装浪涌保护器，信号电缆采用屏蔽双绞线并单端接地，防止感应雷损坏仪表。
4. 参数设置（通过面板或 HART 手操器）
设置“空罐距离”（探头端面到池底的距离）。
设置“满罐距离”（探头端面到最高液位的距离）。
启用“虚假回波抑制”功能，在空罐状态下让仪表自动学习井壁等固定障碍物的回波图谱并存储。
根据液面波动情况设置合适的“阻尼时间”（通常 10~30 秒），使输出平滑。
五、选型指南与参数表
市政泵站常用选型：
| 工况 | 推荐型号 | 量程 | 输出 |
|---|---|---|---|
| 普通集水井（深度 <5m） | GCC-3H-5 | 0-5m | 4-20mA+HART |
| 较深泵池（5~10m） | GCC-3H-10 | 0-10m | 4-20mA+RS485 |
| 大口径深井或河道 | GCC-3H-15 | 0-15m | 4-20mA+HART |
| 需要数据远传且无市电 | GCC-3H-5-LP | 0-5m | RS485 Modbus（低功耗） |
| 有防爆要求（如污水井可燃气体积聚） | GCC-3H-Ex | 0-10m | 4-20mA+HART |
通用技术参数：
| 测量范围 | 0~5m / 0~10m / 0~15m 可选 |
| 盲区 | ≤0.3m（5m量程） / ≤0.5m（≥10m量程） |
| 精度 | ±0.2% F.S.（含温度补偿） |
| 波束角 | 5°~8° |
| 防护等级 | 探头 IP68 / 变送器 IP66 |
| 供电 | 24 VDC / 220 VAC 四线制 |
| 输出 | 4-20mA+HART（标配），RS485 Modbus（可选） |
| 过程连接 | G2"螺纹 / 法兰 / 安装支架 |
| 环境温度 | -20℃ ~ +60℃ |
六、FAQ 常见问题
Q1: GCC-3H 最大可以测量多远？
标准量程可选 5m、10m、15m。对于深度超过 15m 的深井，请联系我们定制更大量程的方案。
Q2: 井内有泡沫和漂浮物，会影响测量吗？
GCC-3H 内置 SIG 算法，一般泡沫（厚度 5cm 以内）和少量漂浮物不会造成影响。若泡沫极厚或剧烈翻腾，建议加装导波管或在算法中适当增大阻尼时间。
Q3: 探头如果完全淹水会坏吗？
探头防护等级 IP68，可短时浸水（例如雨季井内水位意外淹没探头 30 分钟内）。但长期浸泡可能会降低密封寿命，建议安装高度尽可能高于历史最高水位，或定期检查维护。
Q4: 可以直接用 220V 交流供电吗？
可以。GCC-3H 有 220V AC 四线制型号，方便泵站直接从配电箱取电。同时也支持 24V DC，适应太阳能系统。
Q5: 如何接入现有的 SCADA 或智慧水务平台？
模拟量 4-20mA 可直接接入 PLC 模拟量输入模块；RS485 Modbus 版本可通过 RTU 或 DTU 将水位数据无线远传至监控中心。我们可提供通讯协议手册。
