GCC-3H 超声波液位计 | 污水厂全流程解决方案 · 非接触 · 抗干扰

产品介绍

核心原理

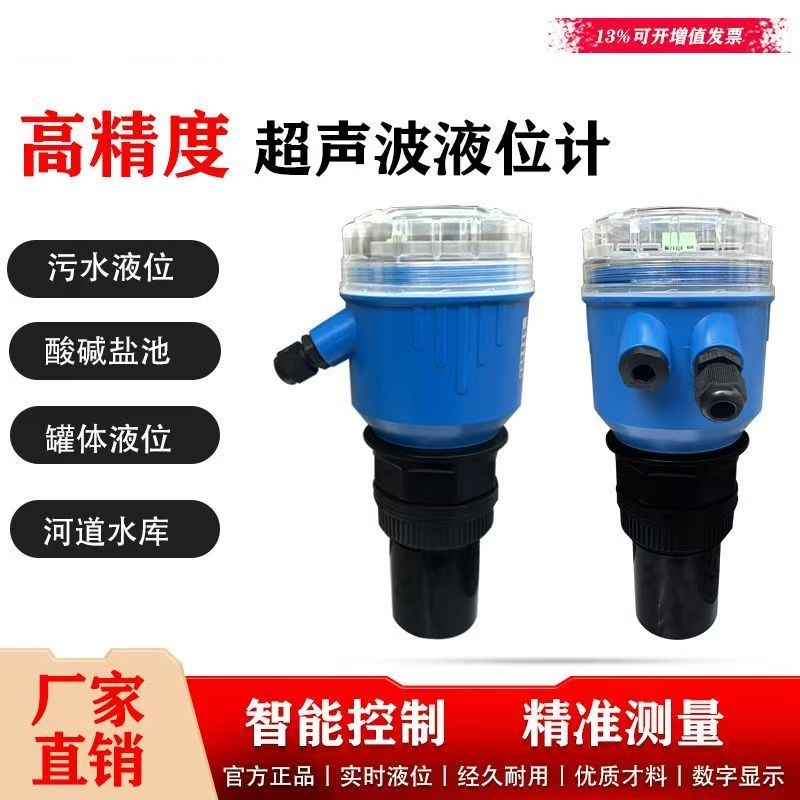

GCC-3H 超声波液位计 采用非接触式超声波测距原理：换能器发射超声波脉冲，遇液面反射后接收，通过声波传输时间计算空高，从而得出液位值。内置高速微处理器与智能回波算法（S.I.G），可自动滤除由泡沫、蒸汽、搅拌器及漂浮物引起的虚假回波。配合内置温度补偿与5°~8°窄波束角，即使在格栅井、生化池、污泥池等严苛污水工况下也能保持稳定精准的测量。仪表采用PVDF防腐探头与IP68防护等级，完全适应污水厂高湿、腐蚀及冲洗环境。

核心技术参数

产品核心优势

• 📡 非接触测量 · 免维护：不与污水直接接触，无机械磨损，寿命长达10年以上，大幅降低运维工作量。

• 🧠 智能回波处理：内置 S.I.G 算法，有效穿透泡沫、蒸汽及悬浮物干扰，确保波动水面读数稳定。

• 🌡️ 自动温度补偿：实时修正声速，全量程温漂＜0.03%/℃，适应污水厂昼夜温差。

• 🎯 窄波束角设计：5°~8°波束角，可避开池壁、爬梯、搅拌器等障碍物，特别适合狭小井道安装。

• 🛡️ 超高防护等级：探头 IP68（可短时浸水），变送器 IP66，无惧冲洗、潮湿及户外雨淋。

• 🔌 多种信号输出：标配 4-20mA + HART，可选 RS485 Modbus，无缝接入 PLC/DCS/SCADA 系统。

• ⚙️ 便捷安装与标定：支持 G2"螺纹、法兰或支架安装；面板按键或 HART 手操器快速设置“空罐/满罐”距离。

安装调试指南

安装前准备： 确定安装位置避开进料口、障碍物；确认供电电压（24VDC/220VAC）；准备必要的安装支架或法兰。

安装步骤：

1. 机械安装：将探头垂直于液面安装，确保最高液位距探头表面＞盲区（0.3~0.5m）。使用防结露护罩（可选）。

2. 电气连接：按接线图接入电源及信号线。室外安装建议加装浪涌保护器。

3. 基本设定：通过按键或 HART 手操器设置“空罐距离”（探头到池底）和“满罐距离”（探头到最高液位），仪表自动计算量程。

4. 干扰抑制：若存在固定障碍物回波，可启用“虚假回波抑制”功能进行屏蔽。

5. 运行测试：观察液位变化是否与实际一致，必要时微调阻尼时间。

行业应用场景

• 进水提升泵房/粗格栅：集水井液位监控，格栅前后液位差控制，联动水泵节能运行。

• 曝气沉砂池/细格栅：液位控制格栅机启停，高湿环境稳定运行。

• 初沉池/二沉池：监测上清液液位及污泥界面辅助，自动抑制刮泥机干扰。

• 生化池（AAO/SBR/氧化沟）：好氧/缺氧区液位，参与滗水器及曝气控制，不受 MLSS 浓度影响。

• 污泥浓缩池/储泥池：高悬浮物环境下稳定测量污泥层高度及上清液排放。

• 加药间/储罐：PAC、PAM、次氯酸钠等药剂液位监测，可选防爆型号。

• 消毒池/出水渠：出水液位辅助流量计算（配合巴歇尔槽），数据上传环保平台。

选型指南

1. 确认测量范围：根据池深选择量程（5m / 10m / 15m 可选），注意最高液位需避开盲区。

2. 选择输出信号：常规选用 4-20mA+HART；需组网或多参数监控时选 RS485 Modbus。

3. 考虑过程连接：根据安装位置选 G2"螺纹、标准法兰或安装支架。

4. 特殊环境需求：腐蚀性较强的区域选用全 PVDF 探头；防爆区域可选 Ex nA 型号。

5. 防冷凝附件：高湿或温差大的场合，建议加装防结露护罩或吹扫装置。

⚠️ 注意事项： 探头安装必须垂直于液面；波束角内不得有进水管、挡板等障碍物；定期检查探头表面是否有附着物并清理；室外安装务必做好防雷及接地。

✅ 核心优点 与 ⚠️ 使用须知

✔ 核心优势

• 非接触测量，免维护，寿命长达10年

• 智能回波算法，有效抑制泡沫/蒸汽干扰

• IP68防护，可短时浸水，适应冲洗环境

• 窄波束角（5°~8°），避开池壁与搅拌器

• 4-20mA+HART/RS485，无缝接入自控系统

⚠ 局限与注意事项

• 存在0.3~0.5m盲区，最高液位不能进入盲区

• 剧烈泡沫/蒸汽环境建议加装导波管

• 探头表面附着污泥会影响精度，需定期擦拭

• 强腐蚀性气体或超高温场合不适用

• 波束角内必须避开进水管等固定障碍物

—— GCC-3H · 污水厂专用 · 稳定可靠 · 智慧液位 ——
