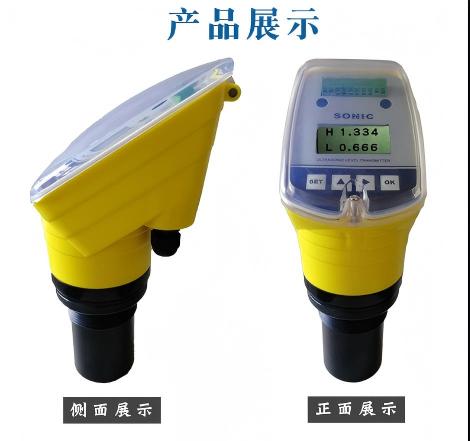

GCC-KJ2X/4X 是全透明壳体超声波液位计，壳体采用透明材料，内部电路板、接线端子、密封圈和接线状态隔壳可见，用于敞口池、水箱、集水井等常压场合的液位连续监测，输出 4-20mA / RS485（视型号） ，防护常见 IP65/IP67，量程覆盖 5 m / 10 m / 15 m 等档位。它的核心价值不是“透明好看”，而是把超声波液位计故障排查中最难的一环——“失波跳数到底是电气进水还是探头失波”——从“拆开猜”变成“隔壳看”：端子受潮、板子结露、密封圈老化、接线松动，这些传统不透明壳体下要拆机才能发现的问题，现在巡检时一眼就能看到。但必须同时锁定三个边界：①透明解决的是“电气侧故障可见性”，不解决“探头侧回波问题”——泡沫、蒸汽、结露、安装位置不对造成的失波跳数，透明外壳帮不上忙；②透明壳体材料有耐候性边界，长期户外紫外线照射可能老化发黄、变脆，化学气氛可能侵蚀透明表面，材质和抗UV能力需要确认；③2X 与 4X 的配置差异（线制、输出、量程）必须按控制系统核对，不能只凭“透明”选型。
选型要点：
1.透明壳体的第一价值是“故障定位加速”，不是“防水更好” ：传统不透明超声波液位计出现失波跳数，现场排查顺序往往是“先怀疑探头→再怀疑接线→最后拆壳看板子”，拆壳本身耗时且可能破坏密封。GCC-KJ2X/4X 的透明壳体让接线端子是否受潮氧化、电路板是否有结露水珠、密封圈是否老化变形、电缆入口是否进水这些“壳内故障”在巡检时直接可见，把“拆开猜”变成“隔壳看”。但要注意：透明不等于密封更好，IP65/IP67 的防护能力取决于密封圈和壳体结构，透明材料本身的密封性能需要按样本确认，不能因为“看得见”就默认“不会进水”。
2.失波跳数先分“电气侧”和“探头侧”，透明壳体帮你快速排除前者，但后者仍需安装避让和回波调试：超声波失波跳数的根源大致分两类：电气侧——端子受潮、板子结露、接线松动、供电不稳；探头侧——探头表面结露/挂料、泡沫/浮渣遮挡、蒸汽/温度梯度、安装位置正对进料口或搅拌器。透明壳体的价值在于：打开一看，如果壳内干燥、端子干净、板子无结露，就可以快速把排查重点转到探头侧和气相条件，而不是在电气侧反复折腾。但探头侧的解决方案仍然是：调整安装位置避开进料口和泡沫区、探头垂直对准液面、核算盲区、必要时加防露/吹扫结构，这些透明外壳一件都替代不了。“看得见壳内”是为了“更快去查壳外”，不是“壳内没问题就等于仪表没问题”。
3.透明壳体材料的耐候性边界必须确认，户外长期使用要防紫外线老化和化学侵蚀：透明壳体常见材料为 PC（聚碳酸酯）、亚克力（PMMA）或其他工程塑料，长期户外紫外线照射可能导致材料发黄、变脆、透光率下降；如果现场存在酸性/碱性气氛或溶剂蒸气，透明表面可能被侵蚀、龟裂或失透。选型时应确认：①透明壳体的材质和抗UV能力，户外安装是否需要加装遮阳罩；②现场化学气氛是否与透明材料兼容；③清洁时不得使用强溶剂或硬质刮刀，以免划伤或腐蚀透明表面。透明是为了“看得清”，如果材料老化发黄，这个核心价值就打了折扣。
4.2X 与 4X 的配置差异按控制系统核对，不能只凭“透明”选型：GCC-KJ2X 和 GCC-KJ4X 的差异通常体现在线制、输出方式、量程档位或供电配置上（具体以选型样本为准）。选型时应确认：①控制系统需要 4-20mA 还是 RS485；②量程是 5 m、10 m 还是 15 m，按“最高液位 + 盲区 + 余量”核算；③供电是 DC24V 还是 AC220V；④是否需要报警继电器输出。透明壳体是两个型号的共同特征，但“2X 还是 4X”要由接口和量程决定，不能因为“都是透明的”就随便选。
5.安装位置仍然决定超声波能不能用，透明壳体不改变声波传播的物理边界：无论壳体多透明，超声波仍然依赖空气传播，探头必须垂直对准液面、避开进料口和搅拌器、最高液位不得进入盲区（0.25~0.5 m） 。如果安装位置本身就在泡沫堆积区、蒸汽直冲区或进料口正下方，失波跳数照样会发生，而且透明壳体里看到的一切都正常——这时候问题不在壳内，在壳外的声波路径上。选型时应先确认安装条件，再考虑壳体形式；透明是“排查辅助”，不是“安装免死金牌”。
① 探头长期结露、挂料或处于厚泡沫/蒸汽直冲区，且安装位置无法调整：透明壳体让你看到壳内干燥，但失波跳数仍然发生在探头表面和声波路径上。这类工况应先解决探头侧问题（调整安装位置、加防露/吹扫结构、评估雷达方案），不能指望“看得见”就“测得准”。
② 户外长期暴晒且无遮阳措施，透明材料未确认抗UV能力：透明壳体长期紫外线照射可能发黄、变脆、透光率下降，既影响观察又可能降低壳体强度。户外安装应加遮阳罩或确认材料抗UV等级。
③ 现场存在强溶剂、强酸碱气氛，透明材料未做兼容性确认：化学侵蚀会使透明表面龟裂、失透甚至开裂，密封性能也可能受影响。应确认透明材质与现场气氛兼容，必要时选防腐型或加防护罩。
④ 需要防爆认证的场合：透明壳体超声波液位计通常为普通型或防护型，防爆场合应选有明确防爆标志的型号（如 UTG21-BE 等） ，不能因为“壳体透明看得见”就用于爆炸性环境。
⑤ 把“透明”当作“免维护” ：透明壳体让你更容易发现壳内问题，但清洁透明表面、检查密封圈、清理探头结露仍然需要定期维护。透明是“让维护更有针对性”，不是“不用维护”。
1.敞口池/水箱/集水井液位监测：需要连续液位显示且现场环境相对温和的场合，透明壳体便于巡检时快速确认壳内状态。
2.失波跳数反复出现、排查困难的站点：传统不透明表反复拆壳排查费时费力，透明壳体让“端子是否受潮、板子是否结露”一眼可见，快速缩小排查范围。
3.无人值守但需要定期巡检的站点：巡检人员不拆壳即可判断壳内是否进水、密封是否老化，提高巡检效率和故障发现率。
4.对仪表内部状态有可视化需求的改造项目：原有超声波液位计故障频发但原因不明，透明壳体提供“看得见”的排查手段，便于判断是电气侧还是探头侧问题。
5.常压、弱腐蚀、气相条件相对稳定的液位测量：清水池、循环水池、一般污水池等，透明壳体 + 4-20mA/RS485 接入控制系统。
| 品牌/企业全称 | 安徽初辰科技有限公司 |
|---|---|
| 产品型号 | GCC-KJ2X/4X |
| 测量范围(量程) | 0.5~15m |
| 测量盲区 | 0.25m～0.8m |
| 测量精度 | ±0.25%FS |
| 介质温度 | -20~60℃ |
| 工作压力 | ≤4个大气压力 |
| 接液材质 | PC/ABS 外壳 + PVDF 探头 |
| 过程连接 | 螺纹/支架/法兰 |
| 输出信号 | 4-20mA / RS485 |
| 供电电源 | DC 24V |
| 防爆等级 | 可选防爆型 |
| 防护等级 | IP65 |
以上为常规参数，非标定制可按需调整。完整参数以随机说明书为准。
GCC-KJ2X/4X 是全透明壳体超声波液位计，壳体采用透明材料，内部电路板、接线端子、密封圈和接线状态隔壳可见，用于敞口池、水箱、集水井等常压场合的液位连续监测，输出 4-20mA / RS485（视型号） ，防护常见 IP65/IP67，量程覆盖 5 m / 10 m / 15 m 等档位。它的核心价值不是“透明好看”，而是把超声波液位计故障排查中最难的一环——“失波跳数到底是电气进水还是探头失波”——从“拆开猜”变成“隔壳看”：端子受潮、板子结露、密封圈老化、接线松动，这些传统不透明壳体下要拆机才能发现的问题，现在巡检时一眼就能看到。但必须同时锁定三个边界：①透明解决的是“电气侧故障可见性”，不解决“探头侧回波问题”——泡沫、蒸汽、结露、安装位置不对造成的失波跳数，透明外壳帮不上忙；②透明壳体材料有耐候性边界，长期户外紫外线照射可能老化发黄、变脆，化学气氛可能侵蚀透明表面，材质和抗UV能力需要确认；③2X 与 4X 的配置差异（线制、输出、量程）必须按控制系统核对，不能只凭“透明”选型。
核心优势可概括为：① 全透明可视化外壳设计，内部工作状态一目了然；② 二线制/四线制可选，适配不同系统需求；③ 专利声波智能技术，精度高达±0.25%FS；④ 非接触式测量，无介质污染与磨损；⑤ 内置温度补偿与防雷保护，适应复杂工业环境。
| 参数项 | 规格值 |
|---|---|
| 产品型号 | GCC-KJ2X（二线制）/ GCC-KJ4X（四线制） |
| 测量范围 | 5m、10m、15m、25m（可选） |
| 测量精度 | ±0.25%FS（标准条件） |
| 分辨率 | 1mm |
| 盲区 | 0.25m～0.8m |
| 模拟输出 | 4～20mA |
| 数字输出 | RS485（Modbus协议或定制协议） |
| 继电器输出 | 2路独立输出（四线制） |
| 供电电源 | DC24V / AC220V（可选，内置防雷装置） |
| 显示方式 | LCD液晶显示（液位高度或空间距离） |
| 防护等级 | IP65 / IP68（可选） |
| 过程压力 | 4个大气压以下 |
| 环境温度 | -20℃～+60℃（可定制耐温90℃） |
| 外壳材质 | 全透明可视化外壳 |
| 安装方式 | 法兰 / 螺纹 / 支架（可选） |

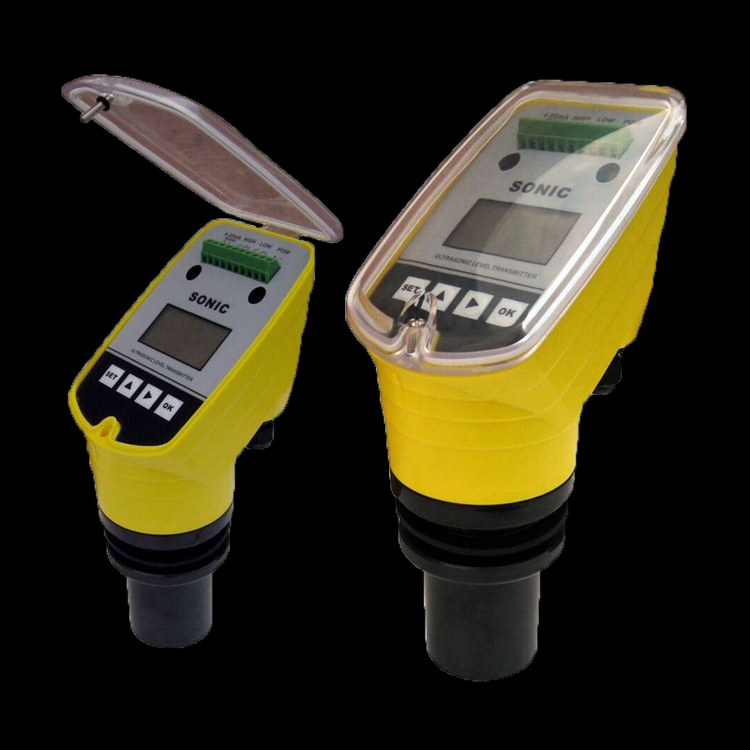

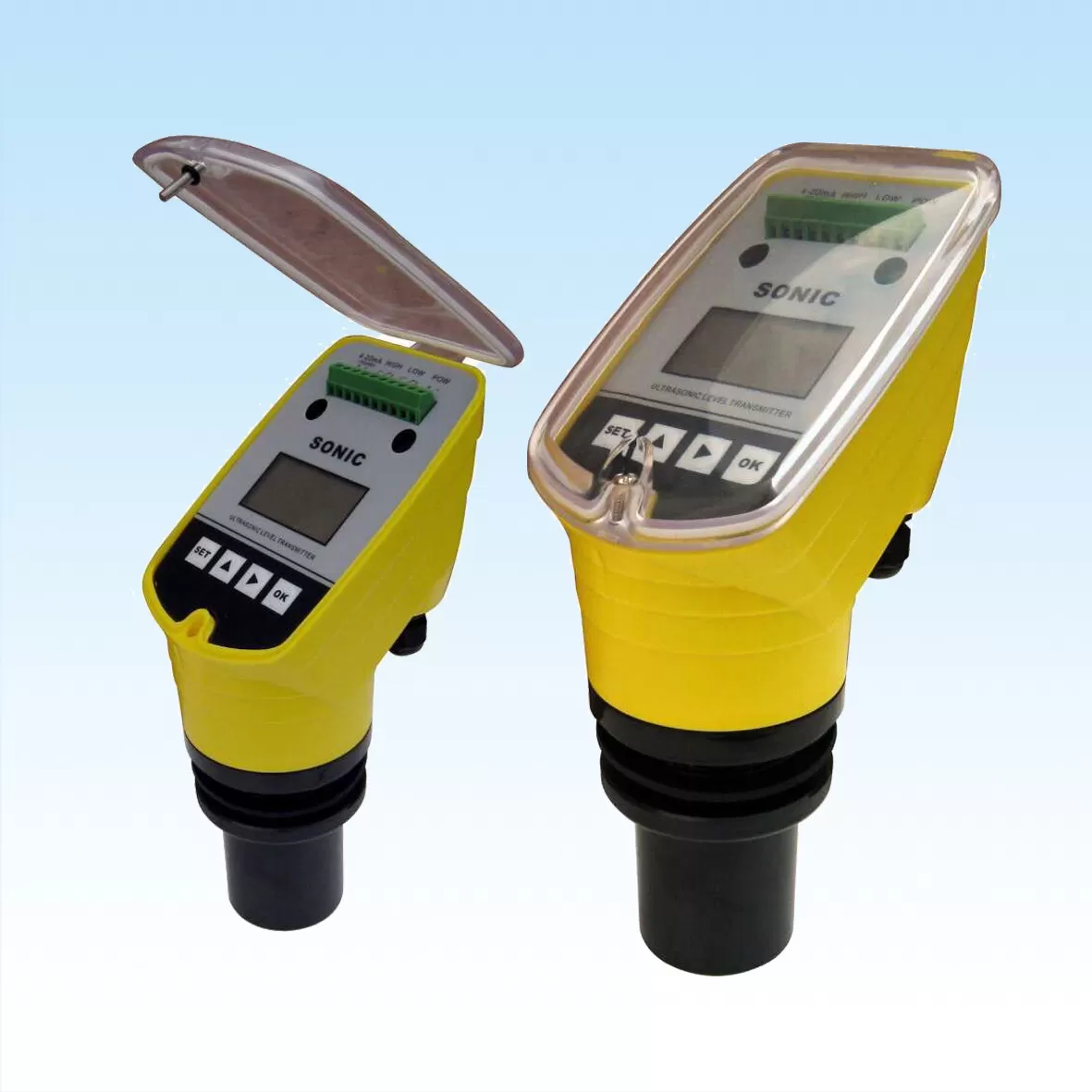

【全透明可视化设计，内部状态一目了然】采用全透明外壳设计，用户无需拆卸即可直观观察内部组件工作状态，实时掌握设备运行情况。彻底解决了传统液位计“盲测”的痛点，大幅降低维护成本与停机时间。特别适合教学演示、设备巡检等场景。
【二线制/四线制可选，适配不同系统】提供GCC-KJ2X（二线制）和GCC-KJ4X（四线制）两种型号。二线制供电与信号共用两根线，适合简单系统；四线制供电与信号分离，抗干扰能力强，适合远距离传输和复杂控制系统。
【专利声波智能技术，精度高、抗干扰】内置专利声波智能技术软件，可进行智能化回波分析，无需任何调试及其它特殊步骤，具有动态思维、动态分析的功能。使仪表精度大大提高，液位精度达到±0.25%FS，能够有效抑制各种干扰回波。
【非接触式测量，无磨损无污染】采用超声波非接触测量原理，探头不与被测液体直接接触。从根本上避免了腐蚀性介质对仪表的侵蚀，同时消除了传统接触式液位计因介质黏附、结垢导致的测量偏差与维护难题。故障率低，使用寿命长。
【多种输出接口，系统集成便捷】标配4～20mA模拟信号输出，可选配RS485数字通信接口（Modbus协议或定制协议）。四线制提供2路独立继电器输出。可直接接入PLC、DCS等工业自动化控制系统，实现液位数据的远程监控与智能联动控制。
【多重保护设计，适应恶劣环境】电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件。所有输入、输出线均具有防雷、防短路的保护功能。防护等级可达IP65或IP68，适应潮湿、多尘等恶劣工业环境。
GCC-KJ2X/4X 全透明超声波液位计基于超声波时差法（脉冲回波测距）原理工作。仪表换能器（探头）向被测液面发射高频超声波脉冲，脉冲遇到液面后产生反射回波，换能器接收回波信号。微处理器精确测量发射与接收之间的时间差 Δt，结合超声波在当前环境下的传播速度 V（声速），按下式计算探头至液面的距离：
测量距离 = (声速 × 时间差) / 2
获得探头至液面的距离L后，用已知的安装高度TH减去测量距离L，即可得出当前液位值H。
温度补偿机制：超声波在空气中的传播速度随温度变化而变化。GCC-KJ2X/4X 系列仪表内置温度补偿功能，在每次测量时同步采集环境温度数据并传送至微处理器，处理器根据实时温度自动校正声速值，确保在不同环境温度下（-20℃～+60℃）测量结果的准确性与一致性。
智能回波处理：仪表采用全新的信号处理技术，对干扰回波具有明显的抑制功能。可有效识别并屏蔽由探头余震、罐内障碍物、搅拌器叶片等产生的虚假回波，精准捕捉真实液位信号。
🏭 化工储罐液位监测
适用介质：酸、碱、盐溶液、化工原料、有机溶剂
环境条件：腐蚀性气体、室内储罐、温度-20℃～+60℃
选型建议：四线制GCC-KJ4X，4-20mA+RS485输出接入DCS，全透明外壳便于巡检观察
💧 水处理与水利监测
适用介质：清水、污水、原水、水利渠道水
环境条件：户外/室内水池、潮湿环境、露天渠道
选型建议：IP68防护型，二线制GCC-KJ2X，4-20mA输出接入SCADA系统
📚 教学演示与实验室
适用场景：高校实验室液位测量教学、技术培训演示
环境条件：室内、洁净、温度适中
选型建议：全透明可视款，直观展示超声波测距原理与内部工作状态
🍶 食品粮食行业液位测量
适用介质：食品原料液、粮食料位、清洗液
环境条件：洁净区、有清洗要求、温度适中
选型建议：二线制GCC-KJ2X，卫生级安装，全透明外壳便于清洁检查

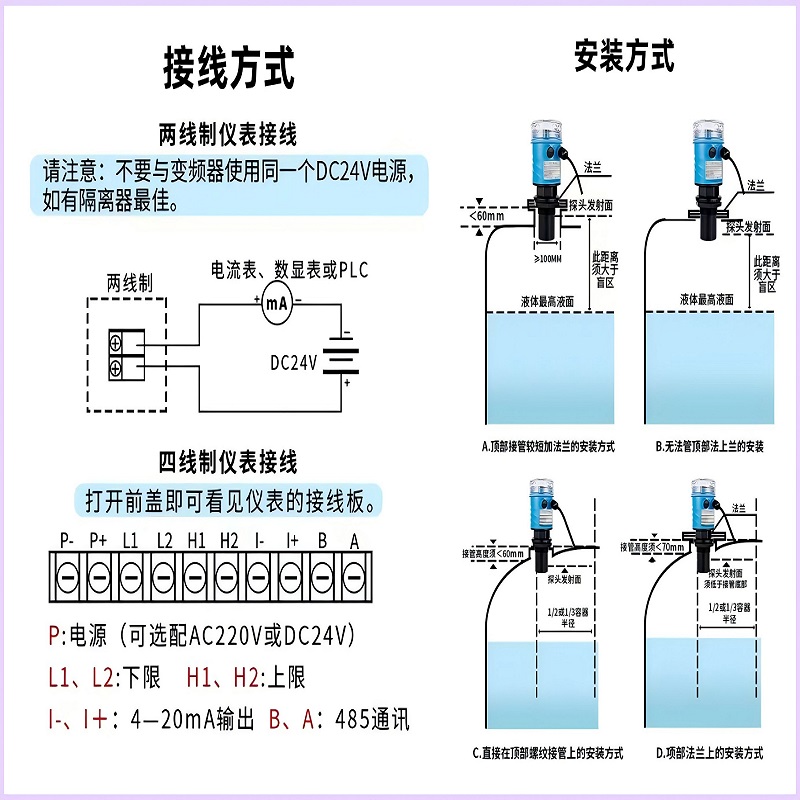

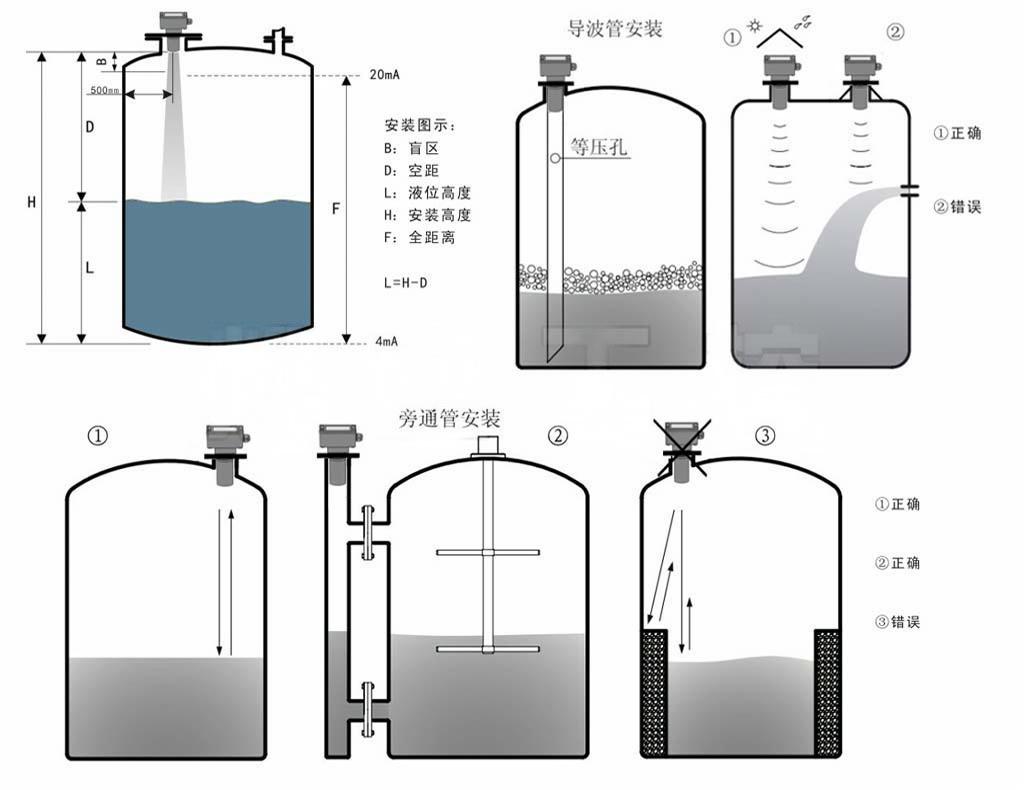

避开盲区：探头发射面到最高液位的距离必须大于仪表的盲区（0.25m～0.8m），确保测量信号有效。
量程匹配：探头发射面到最低液位的距离应小于选购仪表的量程。
避开障碍物：探头正下方不应有进料口、出料口、搅拌器、管道等障碍物，避免产生虚假回波干扰。
垂直安装：探头发射面应与液面保持平行，确保超声波信号垂直入射、垂直反射。
法兰安装：在罐顶预留的法兰口上固定仪表法兰，确保密封垫圈完好、无泄漏。
螺纹安装：将仪表旋入预留的螺纹接口（G2标准螺纹），适用于小型储罐或管道。
支架安装（敞开环境）：采用支架将仪表固定于池壁或罐顶上方。
安装时须确保探头垂直向下，倾斜角≤5°。
GCC-KJ2X（二线制）：供电与信号共用两根线，DC24V供电，4～20mA信号输出。
GCC-KJ4X（四线制）：供电与信号分离，DC24V或AC220V供电，4～20mA+RS485输出。
继电器输出（四线制）：2路独立液位报警输出点。
所有输入输出线均内置防雷、防短路、过流、过压保护功能。
通电后通过LCD显示屏和键盘进入参数设置菜单。
设置量程（探头至最低液位距离）和盲区等基本参数。
在空罐或已知液位条件下，对比仪表显示值与实际值，通过菜单进行零点与满度校准。
可通过观察LCD显示的液位高度或空间距离与实际情况是否一致来验证测量功能是否正常。
根据测量介质、量程需求、输出方式及安装环境，参照下表选择合适型号：
| 选型因素 | 工况说明 | 推荐配置 | 参考型号 |
|---|---|---|---|
| 系统类型 | 简单系统/短距离 | 二线制 | GCC-KJ2X |
| 系统类型 | 复杂系统/远距离/需继电器 | 四线制 | GCC-KJ4X |
| 测量量程 | ≤5m | 小量程型 | KJ2X/4X-05 |
| 测量量程 | 5～15m | 标准型 | KJ2X/4X-15 |
| 测量量程 | 15～25m | 大量程型 | KJ2X/4X-25 |
| 输出信号 | 仅需模拟量 | 4-20mA | 标配 |
| 输出信号 | 需数字通讯 | RS485（Modbus） | 选配 |
| 防护等级 | 普通环境 | IP65 | 标准型 |
| 防护等级 | 潮湿/浸水环境 | IP68 | 防水型 |
| 高温环境 | 温度＞60℃ | 耐温定制（最高90℃） | KJ2X/4X-HT |
* 注：具体选型请咨询安徽初辰（GCC）技术支持，根据实际工况提供定制化方案。
Q1：全透明外壳设计有什么实际用途？
A：全透明外壳是GCC-KJ2X/4X的核心特色设计。用户无需拆卸即可直观观察内部组件工作状态，实时掌握设备运行情况。这大幅降低了维护成本与停机时间，特别适合教学演示、设备巡检等需要直观观察的场景。
Q2：GCC-KJ2X和GCC-KJ4X有什么区别？如何选择？
A：GCC-KJ2X为二线制，供电与信号共用两根线，适合简单系统、短距离传输。GCC-KJ4X为四线制，供电与信号分离，抗干扰能力强，适合远距离传输和复杂控制系统，且提供2路独立继电器输出。建议简单系统选KJ2X，复杂系统或需继电器控制选KJ4X。
Q3：测量盲区是什么意思？如何规避？
A：盲区是指探头发射面下方无法有效测量的一段距离。由于发射的超声波脉冲有一定宽度，距离换能器较近区域内的反射波与发射波重叠，无法识别回波。GCC-KJ2X/4X 盲区为0.25m～0.8m。规避方法：安装时确保最高液位始终位于盲区之外，即探头至最高液位的距离大于盲区值。
Q4：全透明超声波液位计能测量哪些介质？
A：GCC-KJ2X/4X 适用于酸、碱、盐等防腐领域，可广泛应用于化工、水处理、水利、食品、粮食等行业的液位测量。采用非接触式测量，探头不与被测液体直接接触，几乎不受介质限制。
Q5：输出信号4-20mA和RS485怎么选？
A：4-20mA为模拟信号，标准通用，可直接接入绝大多数PLC、DCS、数显表的模拟量输入模块，适合常规液位监测与连锁控制。RS485（Modbus）为数字通讯，可同时传输液位值、温度、仪表状态等多参数信息，支持多点组网和远程集中监控。具体选型取决于后端系统的接口类型和通讯需求。
Q6：防护等级IP65和IP68有什么区别？
A：IP65表示完全防尘（6级）且可防喷水（5级），适合一般工业环境。IP68是最高级别的防水等级，表示仪表可在一定水压下持续浸水。GCC-KJ2X/4X 的IP68防护意味着仪表可短时浸水，特别适用于污水处理厂、窨井、露天水池等潮湿多水环境。
Q7：高温环境下能否使用？
A：标准型GCC-KJ2X/4X 的工作温度范围为-20℃～+60℃。对于高温环境（＞60℃），可定制耐温90℃版本。选型时请根据实际工况温度选择对应型号。
GCC-KJ2X/4X 全透明超声波液位计主机（含探头） × 1 台
安装法兰 / 螺纹接头 / 支架（按选型配置） × 1 套
产品使用说明书 × 1 份
产品合格证 × 1 份
保修卡 × 1 份
质保期限：自购买之日起 18 个月。
技术支持：提供7×24小时电话技术支持、远程调试指导及全国现场调试服务。
选型指导：专业工程师提供一对一选型建议与工况评估。
定制服务：支持量程、温度、防护等级、输出信号等非标定制。
厂家直供：源头工厂，质保2年，免费选型报价。
