GCC7000X-T分体式超声波液位计丨非接触式测量，无磨损无污染

GCC7000X-T 分体式超声波液位计 是安徽初辰（GCC）品牌专为污水池、化工储罐、食品罐体等复杂工况研发的非接触式液位测量仪表，采用分体式结构设计，探头与变送器分离安装，标配专利声波智能技术与多重保护功能，适用于化工、水处理、食品制药、市政水利等行业的液位监测与自动控制。

一、产品概述——GCC7000X-T 分体式超声波液位计

GCC7000X-T 分体式超声波液位计是安徽初辰（GCC）面向化工、水处理、食品制药、市政水利等行业复杂工况液位测量需求推出的高性能分体式仪表。产品采用超声波时差法（回波测距）原理，通过发射高频超声波脉冲并接收介质表面反射回波，精确计算探头至液面的距离，实现非接触式液位测量。仪表采用分体式结构设计，探头与变送器分离安装，探头可置于高温、强腐蚀等恶劣现场，变送器安装于控制室或安全区域，灵活性更强。

核心优势可概括为：① 分体式结构设计，探头与变送器分离安装，适应高温、强腐蚀等特殊环境；② 专利声波智能技术，精度高达0.25%～0.5%，分辨率1mm；③ 非接触式测量，无介质污染与磨损，适用于腐蚀性、粘稠性液体；④ 标配4-20mA模拟输出、RS485数字输出及四路独立继电器，满足多种控制需求；⑤ 多重保护功能，所有输入输出线内置防雷、防短路保护；⑥ 高品质硬件设计，核心元件选用进口高稳定性器件，整机可靠性高。

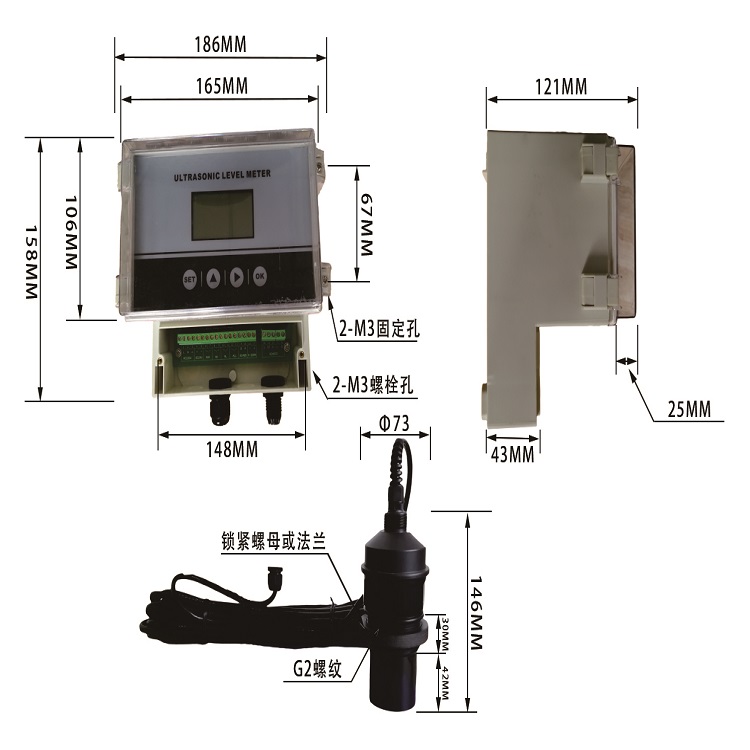

二、GCC7000X-T 分体式超声波液位计核心技术参数

三、GCC7000X-T 分体式超声波液位计六大核心特点

• 【分体式结构设计，灵活应对复杂工况】采用分体式结构，探头与变送器分离安装。探头可置于高温、强腐蚀、防爆等恶劣现场，变送器安装于控制室或安全区域。分体安装距离灵活可调，特别适合罐顶空间受限、需远程监控的场景。

• 【专利声波智能技术，精度高、免调试】内置专利声波智能技术软件，具备动态思维与动态分析能力，可进行智能化回波分析，无需任何调试及其它特殊步骤，自动识别真实液位回波。液位测量精度可达0.25%～0.5%（标准条件下），分辨率1mm。

• 【非接触式测量，无磨损无污染】采用超声波非接触测量原理，传感器不与液体直接接触，无活动部件。从根本上避免了腐蚀性介质对仪表的侵蚀，同时消除了传统接触式液位计因介质黏附、结垢导致的测量偏差与维护难题。适用于腐蚀性、粘稠性液体。

• 【多种输出接口，系统集成便捷】标配4～20mA模拟信号输出、RS485数字通信接口（Modbus RTU协议）。提供四路独立继电器输出，可灵活配置液位报警与控制逻辑。可直接接入PLC、DCS、SCADA等工业自动化控制系统，实现液位数据的远程监控与智能联动控制。

• 【多重保护功能，适应恶劣环境】电路设计从电源部分起就选用优质电源模块，核心元件选用进口高稳定性器件。所有输入、输出线均内置防雷、防短路、过流、过压的保护功能。可选配IP68防护等级及防爆认证（Ex ia IIC T6），适应潮湿、多尘、易燃易爆等恶劣工业环境。

• 【高品质硬件设计，整机可靠性高】电源部分采用优质电源模块，核心元件选用进口高稳定性器件，整机可靠性媲美国外同类仪表。可选配64kHz换能器（普通型/防腐型/防爆型），满足不同介质与工况需求。

四、GCC7000X-T 分体式超声波液位计工作原理

GCC7000X-T 分体式超声波液位计基于超声波时差法（脉冲回波测距）原理工作。仪表换能器（探头）向被测液面发射高频超声波脉冲，脉冲遇到液面后产生反射回波，换能器接收回波信号。微处理器精确测量发射与接收之间的时间差 Δt，结合超声波在当前环境下的传播速度 V（声速），按下式计算探头至液面的距离：

测量距离 = (声速 × 时间差) / 2

获得探头至液面的距离（空距L）后，用已知的安装高度（探头至池底/罐底的距离H总）减去空距L，即可得出当前液位值H。

智能回波处理（专利声波智能技术）：GCC7000X-T 搭载专利声波智能技术，能够对接收到的回波信号进行智能化分析与动态滤波。算法可有效识别并屏蔽由探头余震、罐内障碍物、搅拌器叶片等产生的虚假回波，精准锁定真实液面回波信号，确保测量稳定性。

温度补偿机制：超声波在空气中的传播速度随温度变化而变化（约0.6m/s·℃）。GCC7000X-T 系列仪表内置温度补偿功能，在每次测量时同步采集环境温度数据并传送至微处理器，处理器根据实时温度自动校正声速值，确保在不同环境温度下测量结果的准确性与一致性。

五、GCC7000X-T 分体式超声波液位计典型应用场景

🏭 化工储罐液位监测

适用介质：酸、碱、盐溶液、化工原料、有机溶剂

环境条件：腐蚀性气体、高温、防爆区

选型建议：分体式结构，探头安装于罐顶，变送器置于控制室；防腐型探头（PTFE）+ 防爆型（Ex ia IIC T6）；4-20mA+RS485输出接入DCS

💧 污水处理厂液位监测

适用介质：工业废水、生活污水、污泥、酸碱废液

环境条件：潮湿、露天、有泡沫或悬浮物

选型建议：IP68防护，分体安装便于维护；4-20mA输出接入PLC；支架安装，避开搅拌器

🍶 食品制药罐体液位测量

适用介质：食品原料液、药液、清洗液、发酵液

环境条件：洁净区、有CIP/SIP清洗要求

选型建议：卫生级法兰安装，探头表面光滑不易挂料；非接触测量无污染；RS485输出接入Batch系统

🏗️ 市政泵站/集水井/窨井

适用介质：雨水、污水、地下水

环境条件：潮湿、可短时浸水、空间狭小

选型建议：IP68可短时浸水；分体安装，变送器置于井外便于调试；支持太阳能供电和4G远传

🌊 河流湖泊/明渠/水库水位监测

适用介质：河水、湖水、水库水、渠道水

环境条件：野外露天、无供电、需远程监控

选型建议：低功耗设计，支持太阳能供电和4G远传；IP68防雨浸；非接触免维护，适合非垂直岸边及水位幅度不大的场景

🏭 电力矿山灰浆池/渣水池

适用介质：灰浆、煤浆、渣水、尾矿浆

环境条件：高浓度粉尘、水蒸汽、振动大、强电磁干扰

选型建议：分体安装，变送器远离振动源；防腐探头+IP68防护；智能回波抗粉尘蒸汽干扰

六、GCC7000X-T 分体式超声波液位计安装指南

1. 安装位置选择

• 避开盲区：传感器发射面到最高液位的距离必须大于仪表的盲区（0.25m~0.5m），确保测量信号有效。

• 量程匹配：传感器发射面到最低液位的距离应小于选购仪表的量程。

• 避开障碍物：探头正下方不应有进料口、出料口、搅拌器、管道等障碍物，避免产生虚假回波干扰。若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.3m以上。

• 垂直安装：探头发射面应与液面保持平行，垂直度偏差小于3°，确保超声波信号垂直入射、垂直反射。

• 避开干扰源：安装位置应尽量远离搅拌器等液面剧烈波动区域。

2. 安装方式（支架/法兰/导波管）

• 支架安装（敞开式水池）：采用支架将仪表固定于池壁或罐顶上方，适用于开敞水池或无法开孔的场合。

• 法兰安装（密闭罐体）：在罐顶预留的法兰口上固定仪表法兰，确保密封垫圈完好、无泄漏。

• 导波管安装（波动剧烈场合）：在探头与液面之间安装导波管或静水井，减小液面波动影响。

• 开孔要求：在池或罐的顶部开一个直径约60mm的圆孔（略大于探头直径），将探头垂直放入孔中，从下方将锁紧螺母旋紧。

3. 电气接线说明

• 供电电源：DC24V或AC220V（可选），建议独立供电，避免与变频器等强干扰设备共用电源。

• 模拟输出：4～20mA输出，接入PLC/DCS模拟量输入模块。

• 数字输出：RS485（Modbus RTU协议），采用双绞屏蔽线，接入上位机或通讯管理机。

• 继电器输出：四路独立继电器，可配置液位报警与控制逻辑。

• 所有输入输出线均内置防雷、防短路、过流、过压保护功能。

4. 调试校准方法

• 安装高度设置（P04）：按〖SET〗键，输入密码“2000”→按〖OK〗进入菜单→找到P04→按〖OK〗→修改为实际安装高度（探头面到池底/罐底的垂直距离，单位：米）→按〖OK〗确认→按〖SET〗退出。

• 满量程20mA对应值设置（P02）：正常工作时按〖Mode〗键→按〖▲〗选择P02→按〖OK〗→修改数字为满罐时的液位值→按〖OK〗确认。

• 显示模式设置（P03）：可选择LCD显示内容：00—显示H（液位值）+F（温度值）；01—显示L（空距值）+F（温度值）；02—显示H（液位值）+L（空距值）；03—显示L（空距值）+H（液位值）。

• 反应速度设置（P05）：根据液位变化快慢调整：00—最快反应速度；01—较快；02—中速（默认）；03—慢速（数据最稳定）。

• 盲区设置（P06）：可根据现场情况适当调整，以避开近场干扰物。

七、GCC7000X-T 分体式超声波液位计选型指南

根据测量介质、量程需求、输出方式及安装环境，参照下表选择合适型号：

* 注：具体选型请咨询安徽初辰（GCC）技术支持，根据实际工况提供定制化方案。

八、GCC7000X-T 分体式超声波液位计常见问题（FAQ）

Q1：GCC7000X-T 分体式超声波液位计能测量哪些介质？

A：GCC7000X-T 适用于污水、酸碱盐溶液、化工原料、食品原料液、药液、灰浆、煤浆等绝大多数液体介质，也可用于固体物料（粉末、颗粒）的料位测量。可选配防腐型探头（PTFE/尼龙），适用于强腐蚀性介质。

Q2：分体式和一体式有什么区别？为什么选择分体式？

A：一体式探头与变送器集成于同一外壳，安装简单但受现场环境限制较大。分体式探头与变送器分离安装，探头可置于高温、强腐蚀、防爆等恶劣现场，变送器安装于控制室或安全区域。分体式灵活性更强，特别适合罐顶空间受限、需远程监控或现场环境恶劣的工况。

Q3：测量盲区是什么意思？如何规避？

A：盲区是指探头发射面下方无法有效测量的一段距离。由于发射的超声波脉冲有一定宽度，距离换能器较近区域内的反射波与发射波重叠，无法识别回波。GCC7000X-T 盲区为0.25m～0.5m。规避方法：安装时确保最高液位始终位于盲区之外，即探头至最高液位的距离大于盲区值。

Q4：GCC7000X-T 的精度是多少？如何计算的？

A：GCC7000X-T 液位测量精度可达0.25%～0.5%（标准条件下），分辨率1mm。精度指的是满量程相对误差。以10米量程版本为例：满量程绝对误差上限 = 10米 × 0.5% = ±5厘米。内置温度补偿与智能回波处理算法确保在不同环境条件下测量结果的准确性与一致性。

Q5：防护等级IP65和IP68有什么区别？

A：IP65表示完全防尘（6级）且可防喷水（5级），适合一般工业环境。IP68是最高级别的防水等级，表示仪表可在一定水压下持续浸水。GCC7000X-T 的IP68防护意味着探头可短时浸水不损坏，特别适用于污水处理厂、窨井、灰浆池等潮湿多水环境。

Q6：输出信号4-20mA和RS485怎么选？

A：4-20mA为模拟信号，标准通用，可直接接入绝大多数PLC、DCS、数显表的模拟量输入模块，适合常规液位监测与连锁控制。RS485（Modbus RTU）为数字通讯，可同时传输液位值、温度、仪表状态等多参数信息，支持多点组网和远程集中监控。具体选型取决于后端系统的接口类型和通讯需求。

Q7：GCC7000X-T 的使用寿命有多长？需要定期维护吗？

A：GCC7000X-T 采用超声波非接触测量原理，无机械运动部件，整机寿命长达10年以上。非接触式测量从根本上避免了介质黏附、结垢导致的测量偏差与维护难题，可长期免维护运行。若蒸汽或粉尘极大，可加装吹扫装置定期清洁探头表面。

Q8：安装时探头下方有搅拌器怎么办？

A：搅拌器会造成液面剧烈波动并可能产生虚假回波。建议：① 安装时尽量避开搅拌器正上方；② 若无法避开，可利用仪表内置的专利声波智能技术，通过软件滤波抑制干扰回波；③ 可在探头与液面之间安装导波管或静水井，减小液面波动影响。

九、GCC7000X-T 分体式超声波液位计包装与售后服务

标准包装清单

• GCC7000X-T 分体式超声波液位计探头 × 1 台

• GCC7000X-T 分体式超声波液位计变送器 × 1 台

• 安装支架 / 法兰 / 螺纹接头（按选型配置） × 1 套

• 产品使用说明书 × 1 份

• 产品合格证 × 1 份

• 保修卡 × 1 份

质保与售后

• 质保期限：自购买之日起 24 个月（两年）。

• 技术支持：提供7×24小时电话技术支持、远程调试指导及全国现场调试服务。

• 选型指导：专业工程师提供一对一选型建议与工况评估。

• 定制服务：支持量程、温度、防护等级、防爆等级、输出信号等非标定制。

• 厂家直供：源头工厂，16年工业仪表经验，免费选型报价。

• 认证资质：符合HG/T 20507-2014《自动化仪表选型设计规范》，具备CMC计量认证、防爆合格证、CE认证。

安徽初辰（GCC）—— 专业工业自动化仪表制造商，16年专注，为您提供可靠的液位测量解决方案。
