1.污水处理厂敞口池：集水井、调节池、初沉池、曝气池、污泥池的液位连续监测，非接触测量避免污水腐蚀和挂料。
2.泵站集水池：液位显示和泵组启停联锁，4-20mA/RS485 接入 PLC 或泵站控制系统。
3.雨水调蓄池/市政排水：敞口池液位监测，配合排水调度和溢流预警。
4.工业废水池/循环水池：常规弱腐蚀性水池的液位测量，一体式安装简单、点位多时成本优势明显。
5.农业/养殖水池：敞口水池、蓄水池的液位监测，对精度要求不高、以趋势和报警为主的场合。
GCC-ULM-800F 是一体式超声波液位计，探头与表头集成为一体，量程 8 m，盲区 0.25~0.5 m，输出 4-20mA / RS485（可选） ，防护常见 IP65/IP67，面向敞口池、污水池、集水井、调节池等常压、弱腐蚀、户外环境的液位连续监测。它的核心价值是安装简单、成本可控、非接触测量免去接液腐蚀和挂料，适合点位多、预算有限、维护力量一般的污水场合。但必须同时锁定三个边界：①8 m 是仪表量程，扣掉盲区后可用量程更小，池深和高液位必须提前核算；②敞口池的泡沫、浮渣、曝气和昼夜温差是超声波的主要干扰源，“高性价比”不等于“抗干扰能力与雷达等同”；③一体式结构让表头与探头共同暴露在户外湿气和池面腐蚀性气氛中，防护等级和安装朝向直接决定长期可靠性。
选型要点：
1.8 m 量程要扣盲区核算，不是“池深 8 m 就能测 8 m” ：探头下方 0.25~0.5 m 为近场盲区，最高液位必须低于盲区上限。实际可用量程 = 安装法兰面到池底的距离 − 盲区 − 安全余量。例如池深 6 m、探头安装在池沿以上 0.5 m，实际测量距离约 6.5 m，扣除 0.5 m 盲区后可用约 6 m，8 m 量程足够；但如果池深接近 7.5 m 且液位经常接近池沿，8 m 量程扣除盲区后余量就很紧张。选型时应提供池深、最高液位、探头安装高度三个数据，而不是只报一个“池子多大”。
2.泡沫、浮渣和曝气是敞口污水池的主要干扰源，靠安装位置避让而非算法硬扛：污水池表面常有泡沫层、浮渣、油脂膜，曝气或搅拌会使液面剧烈翻动。超声波遇到泡沫和浮渣时声波被吸收和散射，回波强度下降，可能失波或锁定在虚假回波上。工程上应做到：①探头偏离进水口、曝气区和搅拌器影响区，选择液面相对平稳、泡沫较少的位置；②探头垂直对准液面，避免斜射；③如果泡沫在特定时段（如进料、曝气）集中出现，可设置信号保持或延时避免短时失波引起误报警。如果池面长期被厚泡沫覆盖，超声波不是合适方案，应评估雷达或投入式压力液位计。
3.户外敞口安装，防雷、防雨和安装朝向决定长期可靠性：敞口池的探头长期暴露在雨水、阳光和雷击风险中。应做到：①探头加装遮阳/防雨罩，避免阳光直射导致表头温度过高和雨水直接冲刷；②电缆入口朝下并做滴水弯，防止雨水沿电缆进入接线盒；③信号电缆应穿管敷设，屏蔽层单端接地，户外长距离信号线是雷击感应电压的引入路径，必要时加装信号防雷器；④一体式表头直接暴露在池面湿气和腐蚀性气氛中，应确认外壳材质和密封圈耐候性，定期检查密封圈老化情况。“高性价比”产品的长期口碑，往往取决于这些安装细节而不是仪表本身。
4.一体式与分体式按安装位置和维护便利性选，不是“一体式一定更省事” ：一体式的优点是探头与表头集成、接线少、安装快、成本低；缺点是表头必须安装在池边探头位置，如果池边空间狭窄、潮湿严重、或需要经常在表头操作/读数，一体式不如分体式方便。分体式把表头引到控制柜或干燥处，探头单独安装在池边，适合池边环境恶劣、需要就地显示或参数调整的场合。GCC-ULM-800F 作为一体式高性价比型号，适合池边有安装支架、表头便于观察、环境湿气不极端的常规污水池；如果池边常年水汽弥漫或需要频繁操作，应评估分体式方案。
5.输出接口和供电按控制系统核对，IP65/IP67 不等于“免维护” ：GCC-ULM-800F 输出 4-20mA / RS485（可选） ，供电常见 DC24V 或 AC220V，接入 PLC/DCS 或 SCADA 时应确认回路负载和通讯协议匹配。IP65 为防尘防喷水、IP67 为短时浸水防护，两者都不等于耐腐蚀密封，也不等于探头表面不结垢。污水池的探头表面可能结露、挂污或长藻，应纳入定期清洁计划；清洁时用软布和清水，不得用硬质刮刀划伤探头表面。
① 池面长期被厚泡沫、浮渣或油脂覆盖：超声波对泡沫和浮渣敏感，持续厚泡沫会吸收声波导致失波或虚假液位。这类池子应评估雷达液位计或投入式压力液位计，不能靠调滤波参数硬扛。
② 池深或最高液位接近 8 m 量程上限，扣除盲区后余量不足：量程贴着上限选，高液位时数据可能进入盲区或余量过小。应选更大准确量程的型号，或降低探头安装高度重新核算，而不是“先装上再说”。
③ 池内存在强腐蚀性化学废水，且无其他防护：GCC-ULM-800F 面向常规污水和弱腐蚀环境，强酸强碱或含特殊溶剂的废水应选防腐型超声波（GCC-PTFE）或全四氟雷达（PS-PTFE） ，不能默认“非接触就不会被腐蚀”——探头表面和外壳仍会受酸雾侵蚀。
④ 池边无安装支架、探头无法垂直固定或表头无法观察：一体式要求探头和表头在同一位置，安装条件不满足时读数角度偏差或维护困难。应评估分体式或先完善安装支架，而不是用绳子、扎带临时固定。
1.污水处理厂敞口池：集水井、调节池、初沉池、曝气池、污泥池的液位连续监测，非接触测量避免污水腐蚀和挂料。
2.泵站集水池：液位显示和泵组启停联锁，4-20mA/RS485 接入 PLC 或泵站控制系统。
3.雨水调蓄池/市政排水：敞口池液位监测，配合排水调度和溢流预警。
4.工业废水池/循环水池：常规弱腐蚀性水池的液位测量，一体式安装简单、点位多时成本优势明显。
5.农业/养殖水池：敞口水池、蓄水池的液位监测，对精度要求不高、以趋势和报警为主的场合。
| 品牌/企业全称 | 安徽初辰科技有限公司 |
|---|---|
| 产品型号 | GCC-ULM-800F |
| 测量范围(量程) | 0.3~15m |
| 测量盲区 | 0.25m～0.8m |
| 测量精度 | ±0.25%FS |
| 介质温度 | -20~60℃ |
| 工作压力 | ≤4个大气压力 |
| 接液材质 | PVDF 探头 |
| 过程连接 | 螺纹/支架/法兰 |
| 输出信号 | 4-20mA / RS485 |
| 供电电源 | DC 24V / AC 220V |
| 防爆等级 | 可选防爆型 |
| 防护等级 | IP65 |
以上为常规参数，非标定制可按需调整。完整参数以随机说明书为准。
GCC-ULM-800F 一体式超声波液位计 是安徽初辰（GCC）品牌专为污水池、自来水厂、化工储罐等工业场景研发的非接触式液位测量仪表，采用PVDF防腐探头与一体化紧凑结构设计，防护等级达到IP68，适用于污水处理、水处理、化工、食品制药等行业的液位监测与自动控制。
GCC-ULM-800F 是一体式超声波液位计，探头与表头集成为一体，量程 8 m，盲区 0.25~0.5 m，输出 4-20mA / RS485（可选） ，防护常见 IP65/IP67，面向敞口池、污水池、集水井、调节池等常压、弱腐蚀、户外环境的液位连续监测。它的核心价值是安装简单、成本可控、非接触测量免去接液腐蚀和挂料，适合点位多、预算有限、维护力量一般的污水场合。但必须同时锁定三个边界：①8 m 是仪表量程，扣掉盲区后可用量程更小，池深和高液位必须提前核算；②敞口池的泡沫、浮渣、曝气和昼夜温差是超声波的主要干扰源，“高性价比”不等于“抗干扰能力与雷达等同”；③一体式结构让表头与探头共同暴露在户外湿气和池面腐蚀性气氛中，防护等级和安装朝向直接决定长期可靠性。
核心优势可概括为：① PVDF防腐探头，耐酸碱腐蚀，适用于污水及化工介质；② 一体式紧凑设计，体积小、重量轻、安装便捷；③ IP68高防护等级，可短时浸水，无惧潮湿恶劣环境；④ 精度高达±0.2%，盲区低至0.25m，测量可靠；⑤ 多种输出信号可选，适配PLC/DCS系统。
| 参数项 | 规格值 |
|---|---|
| 测量范围 | 0～3m / 0～5m / 0～10m / 0～15m（可选） |
| 测量精度 | ±0.2%（满量程） |
| 分辨率 | 1mm |
| 盲区 | 0.25m～0.5m |
| 工作频率 | 40kHz / 24kHz（可选） |
| 输出信号 | 4-20mA（两线制）/ RS485（Modbus） |
| 供电电源 | DC 24V |
| 显示方式 | LCD液晶显示（液位高度或空间距离） |
| 防护等级 | IP68（可短时浸水） |
| 防爆等级 | Ex ia IIC T6（可选） |
| 过程温度 | -20℃～+60℃ |
| 过程压力 | 常压（≤0.3MPa） |
| 探头材质 | PVDF（聚偏氟乙烯）防腐 |
| 外壳材质 | ABS工程塑料 / 铝合金（可选） |
| 安装方式 | 法兰 / 螺纹 / 支架（可选） |
【PVDF防腐探头，耐酸碱腐蚀】探头采用PVDF（聚偏氟乙烯）防腐材质，具有优异的耐酸碱、耐腐蚀性能，适用于污水、化工废液、酸碱介质等腐蚀性环境。PVDF材质化学稳定性好，使用寿命长，有效抵御介质对探头的侵蚀。
【一体式紧凑设计，安装便捷】采用一体化结构设计，探头与电子单元高度集成，体积小、重量轻，无需额外布线连接。支持法兰、螺纹、支架等多种安装方式，可快速部署于各种储罐、水池、渠道等场景。
【IP68高防护等级，适应恶劣环境】整机防护等级达到IP68，可短时浸水，无惧潮湿、暴雨、冲洗等恶劣环境。特别适用于污水处理厂、露天水池、窨井等潮湿多水场景，仪表可靠性高、故障率低。
【高精度±0.2%，测量稳定可靠】采用高速计时芯片与智能回波处理技术，精度高达±0.2%（满量程）。以10米量程版本为例，满量程绝对误差上限为±2厘米。内置温度补偿与智能滤波算法，有效抑制虚假回波干扰，确保测量数据准确稳定。
【多种输出接口，系统集成便捷】标配4-20mA模拟信号输出（两线制），可选配RS485数字通信接口（Modbus协议）。可直接接入PLC、DCS等工业自动化控制系统，实现液位数据的远程监控与智能联动控制。
【非接触式测量，免维护运行】采用超声波非接触测量原理，探头不与被测液体直接接触，无机械运动部件，从根本上避免了介质黏附、结垢导致的测量偏差与维护难题。故障率低，使用寿命长，大幅降低用户运维成本。
GCC-ULM-800F 一体式超声波液位计基于超声波时差法（脉冲回波测距）原理工作。仪表换能器（探头）向被测液面发射高频超声波脉冲，脉冲遇到液面后产生反射回波，换能器接收回波信号。微处理器精确测量发射与接收之间的时间差 Δt，结合超声波在当前环境下的传播速度 V（声速），按下式计算探头至液面的距离：
测量距离 = (声速 × 时间差) / 2
获得探头至液面的距离L后，用已知的安装高度TH减去测量距离L，即可得出当前液位值H。
温度补偿机制：超声波在空气中的传播速度随温度变化而变化（约0.6m/s·℃）。GCC-ULM-800F 系列探头内部集成温度传感器，在每次测量时同步采集环境温度数据并传送至微处理器，处理器根据实时温度自动校正声速值，确保在不同环境温度下（-20℃～+60℃）测量结果的准确性与一致性。
智能回波处理：仪表内置专利声波智能处理算法，可对回波信号进行智能化分析与动态滤波，有效识别并屏蔽由探头余震、罐内障碍物、搅拌器叶片等产生的虚假回波，精准捕捉真实液位信号。
🏭 污水处理厂液位监测
适用介质：工业废水、生活污水、污泥、酸碱废液
环境条件：潮湿、露天、有泡沫或悬浮物、温度变化大
选型建议：IP68防护型，PVDF防腐探头，4-20mA输出接入PLC，支架安装
💧 自来水厂与市政供水
适用介质：清水、原水、沉淀池水、滤池水
环境条件：户外/室内水池、潮湿环境
选型建议：一体式标准型，RS485输出接入SCADA系统，法兰安装
🧪 化工储罐液位测量
适用介质：酸碱溶液、化工原料、有机溶剂
环境条件：腐蚀性气体、室内储罐、温度-20℃～+60℃
选型建议：PVDF防腐探头 + 防爆型（Ex ia IIC T6），4-20mA+RS485输出
🍶 食品制药液位控制
适用介质：药液、纯水、清洗液、发酵液
环境条件：洁净区、有清洗要求、温度适中
选型建议：卫生级法兰安装，PVDF探头不易挂料，RS485输出接入Batch系统

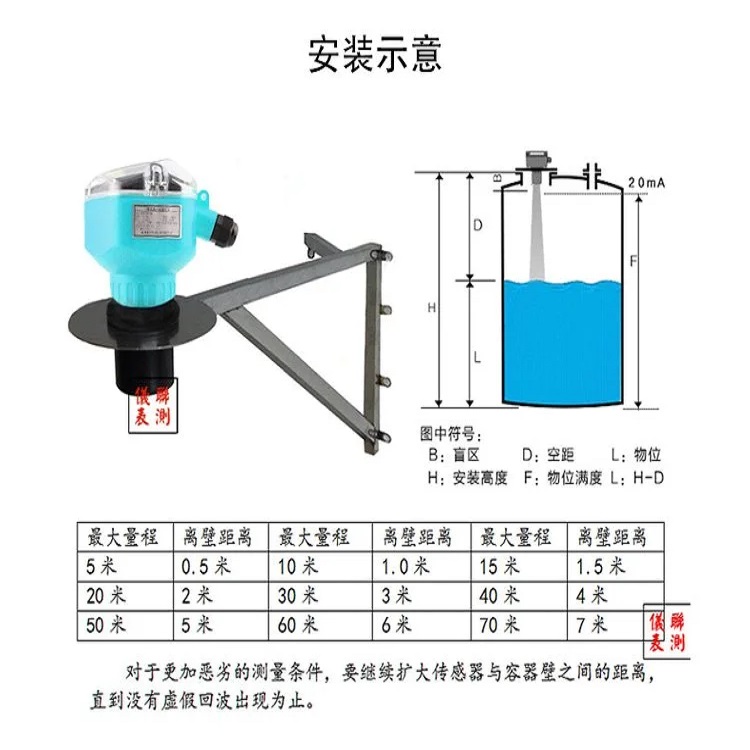

避开盲区：探头发射面到最高液位的距离必须大于仪表的盲区（0.25m～0.5m），确保测量信号有效。
避开障碍物：探头正下方不应有进料口、出料口、搅拌器、管道等障碍物，避免产生虚假回波干扰。
垂直安装：探头发射面应与液面保持平行，确保超声波信号垂直入射、垂直反射。
避开干扰源：安装位置应尽量远离搅拌器等液面剧烈波动区域。
法兰安装：在罐顶预留的法兰口上固定仪表法兰，确保密封垫圈完好、无泄漏。
螺纹安装：将仪表旋入预留的螺纹接口，适用于小型储罐或管道。
支架安装：采用支架将仪表固定于池壁或罐顶上方，适用于开敞水池或无法开孔的场合。
安装时须确保探头垂直向下，倾斜角≤5°。
供电电源：DC 24V，建议独立供电，避免与变频器等强干扰设备共用电源。
模拟输出：4-20mA两线制输出，接入PLC/DCS模拟量输入模块。
数字输出：RS485（Modbus协议），采用双绞屏蔽线，接入上位机或通讯管理机。
所有输入输出线均内置防雷、过流、过压保护功能。
通电后通过LCD显示屏和键盘进入参数设置菜单。
设置量程（探头至最低液位距离）和盲区等基本参数。
在空罐或已知液位条件下，对比仪表显示值与实际值，通过菜单进行零点与满度校准。
可通过观察LCD显示的液位高度或空间距离与实际情况是否一致来验证测量功能是否正常。
根据测量介质、量程需求、输出方式及安装环境，参照下表选择合适型号：
| 选型因素 | 工况说明 | 推荐配置 | 参考型号 |
|---|---|---|---|
| 测量量程 | ≤3m | 小量程 / 小盲区 | ULM-800F-03 |
| 测量量程 | 3～10m | 标准型 | ULM-800F-10 |
| 测量量程 | 10～15m | 大量程型 | ULM-800F-15 |
| 介质腐蚀性 | 污水/酸碱/化工废液 | PVDF防腐探头 | ULM-800F-PVDF |
| 输出信号 | 接入PLC/DCS模拟量 | 4-20mA两线制 | ULM-800F-4W |
| 输出信号 | 数字通讯/联网监控 | RS485（Modbus） | ULM-800F-485 |
| 防爆要求 | 化工防爆区 | Ex ia IIC T6 | ULM-800F-EX |
| 安装方式 | 罐顶法兰口 | 法兰安装 | 选配法兰盘 |
| 安装方式 | 池壁/支架 | 支架安装 | 选配安装支架 |
* 注：具体选型请咨询安徽初辰（GCC）技术支持，根据实际工况提供定制化方案。
Q1：GCC-ULM-800F 一体式超声波液位计能测量哪些介质？
A：GCC-ULM-800F 适用于污水、清水、酸碱溶液、化工原料、药液等绝大多数液体介质。PVDF防腐探头对酸碱具有良好的耐腐蚀性，可广泛应用于污水处理、水处理、化工、食品制药等行业。
Q2：测量盲区是什么意思？如何规避？
A：盲区是指探头发射面下方无法有效测量的一段距离。由于发射的超声波脉冲有一定宽度，距离换能器较近区域内的反射波与发射波重叠，无法识别回波。GCC-ULM-800F 盲区为0.25m～0.5m。规避方法：安装时确保最高液位始终位于盲区之外，即探头至最高液位的距离大于盲区值。
Q3：GCC-ULM-800F 的精度±0.2%是如何计算的？
A：精度±0.2%指的是满量程相对误差。以10米量程版本为例：满量程绝对误差上限 = 10米 × 0.2% = ±2厘米。也就是说，不管液位在1米、5米还是9米，仪表与真实值的偏差最大为±2厘米。这个偏差不随液位变化而线性缩小，±2厘米是理想工况下的实验室指标。
Q4：超声波液位计和雷达液位计有什么区别？如何选择？
A：超声波液位计利用声波（机械波）测距，适用于常压、常温、无大量泡沫或粉尘的液体工况，性价比高；雷达液位计利用电磁波测距，穿透力更强，适用于高压、高温、有蒸汽或泡沫的工况。GCC-ULM-800F 为超声波液位计，在常规污水、水处理、化工液位测量中性价比高。
Q5：安装时探头下方有搅拌器怎么办？
A：搅拌器会造成液面剧烈波动并可能产生虚假回波。建议：① 安装时尽量避开搅拌器正上方；② 若无法避开，可利用仪表内置的智能回波处理算法，通过软件滤波抑制干扰回波；③ 可在探头与液面之间安装导波管或静水井，减小液面波动影响。
Q6：输出信号4-20mA和RS485怎么选？
A：4-20mA为模拟信号，标准通用，可直接接入绝大多数PLC、DCS、数显表的模拟量输入模块，适合常规液位监测与连锁控制。RS485（Modbus）为数字通讯，可同时传输液位值、温度、仪表状态等多参数信息，支持多点组网和远程集中监控，适合智能化程度较高的系统。具体选型取决于后端系统的接口类型和通讯需求。
Q7：IP68防护等级在实际使用中意味着什么？
A：IP68是最高级别的防尘防水等级，表示仪表完全防尘（6级）且可在一定水压下持续浸水（8级）。GCC-ULM-800F 的IP68防护意味着仪表可短时浸水，特别适用于污水处理厂、窨井、露天水池等潮湿多水环境，无惧暴雨冲洗或意外浸水。
GCC-ULM-800F 一体式超声波液位计主机（含探头） × 1 台
安装法兰 / 螺纹接头 / 支架（按选型配置） × 1 套
产品使用说明书 × 1 份
产品合格证 × 1 份
保修卡 × 1 份
质保期限：自购买之日起 18 个月。
技术支持：提供7×24小时电话技术支持、远程调试指导及全国现场调试服务。
选型指导：专业工程师提供一对一选型建议与工况评估。
定制服务：支持量程、温度、防爆等级、输出信号等非标定制。
厂家直供：源头工厂，质保2年，免费选型报价。
安徽初辰（GCC）—— 专业工业自动化仪表制造商，专注液位测量，为您提供可靠的解决方案。
本型号的价格主要受以下因素影响，具体报价需要结合工况确认：
把介质、量程、温度、压力告诉我们，工程师出选型方案与报价。
