GCC-3H智能超声波液位计 |IP68防护

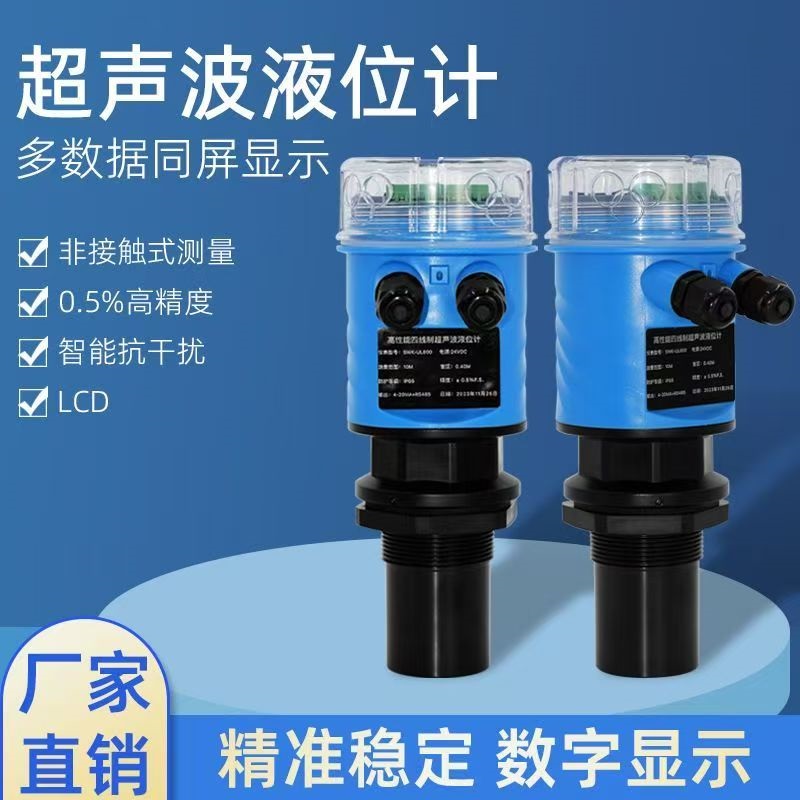

GCC-3H 智能超声波液位计 是安徽初辰（GCC）品牌专为高粉尘、高蒸汽、强干扰等复杂工业工况研发的非接触式液位测量仪表，采用智能回波处理技术与5°~8°窄波束角设计，标配PVDF防腐探头与IP68防护等级，适用于电力、矿山、化工、污水处理、市政水利等行业的液位监测与自动控制。

一、产品概述——GCC-3H 智能超声波液位计

GCC-3H 智能超声波液位计是安徽初辰（GCC）面向电力、矿山、化工、污水处理、市政水利等行业复杂工况液位测量需求推出的高性能工业级仪表。产品采用超声波时差法（回波测距）原理，通过发射高频超声波脉冲并接收介质表面反射回波，精确计算探头至液面的距离，实现非接触式液位测量。仪表采用一体式结构设计，标配PVDF防腐探头，具备IP68高防护等级和智能回波处理算法，在粉尘、蒸汽、泡沫等恶劣环境下仍能稳定输出准确液位数据。

核心优势可概括为：① 智能回波处理技术（SIG算法），有效穿透蒸汽、粉尘、泡沫干扰；② 5°~8°窄波束角设计，精准避开障碍物干扰；③ PVDF防腐探头 + IP68防护，无惧腐蚀与短时浸水；④ 精度高达±0.25%FS，内置温度补偿确保测量稳定；⑤ 多种输出信号可选（4-20mA/RS485），适配PLC/DCS系统；⑥ 非接触式测量，寿命长达10年以上，免维护运行。

二、GCC-3H 智能超声波液位计核心技术参数

三、GCC-3H 智能超声波液位计七大核心特点

• 【智能回波处理技术（SIG算法），穿透蒸汽粉尘】内置SIG智能回波处理算法，能够有效区分真实液面回波与蒸汽、粉尘、泡沫等造成的散射回波。即使在灰浆池、冷却塔等高粉尘、高蒸汽工况下，也能稳定输出准确液位数据，彻底解决了普通液位计频繁“丢波”或数据跳变的痛点。

• 【5°~8°窄波束角设计，精准避开障碍物】采用5°~8°超窄波束角设计，超声波能量高度集中。可精准穿过搅拌器支架、进浆管道、池壁等干扰物，大幅降低安装位置限制，尤其适合空间狭小、障碍物多的复杂现场。

• 【PVDF防腐探头 + IP68高防护，适应恶劣环境】标配PVDF（聚偏氟乙烯）防腐探头，耐弱酸、弱碱及盐溶液腐蚀，表面光滑不易挂料。整机防护等级达到IP68，可短时浸水不损坏。特别适用于灰浆池、污水处理池、窨井等潮湿多水、腐蚀性环境。

• 【高精度±0.25%FS + 自动温度补偿】采用高性能换能器与高精度计时芯片，测量精度高达±0.25%FS。内置温度传感器，实时采集环境温度并自动补偿声速变化。在冷却塔等温度变化剧烈的场景中，依然能保证测量结果的准确性与一致性。

• 【强抗电磁干扰，适配工业复杂供电环境】采用铸铝合金外壳与屏蔽电缆设计，有效抵抗电厂、矿山等场所的强电磁干扰。支持DC24V或AC220V供电，内置防雷保护装置，适应户外、偏远等复杂供电环境。

• 【多种输出接口，无缝接入自动化系统】标配4~20mA模拟信号输出，可选配RS485数字通信接口（Modbus协议）。可直接接入PLC、DCS、SCADA等工业自动化控制系统，实现液位数据的远程监控与智能联动控制，助力少人或无人值守。

• 【非接触式测量，免维护长寿命】采用超声波非接触测量原理，探头不与被测液体直接接触，无机械运动部件。从根本上避免了介质黏附、结垢、腐蚀导致的测量偏差与维护难题。整机寿命长达10年以上，大幅降低巡检和更换频率。

四、GCC-3H 智能超声波液位计工作原理

GCC-3H 智能超声波液位计基于超声波时差法（脉冲回波测距）原理工作。仪表换能器（探头）向被测液面发射高频超声波脉冲，脉冲遇到液面后产生反射回波，换能器接收回波信号。微处理器精确测量发射与接收之间的时间差 Δt，结合超声波在当前环境下的传播速度 V（声速），按下式计算探头至液面的距离：

测量距离 = (声速 × 时间差) / 2

获得探头至液面的距离L后，用已知的安装高度TH减去测量距离L，即可得出当前液位值H。

智能回波处理（SIG算法）：GCC-3H 搭载SIG智能回波处理算法，能够对接收到的回波信号进行智能化分析与动态滤波。算法可有效识别并屏蔽由蒸汽散射、粉尘遮挡、泡沫衰减、探头余震、罐内障碍物等产生的虚假回波，精准锁定真实液面回波信号，确保在高粉尘、高蒸汽等恶劣工况下的测量稳定性。

温度补偿机制：超声波在空气中的传播速度随温度变化而变化（约0.6m/s·℃）。GCC-3H 系列探头内部集成高精度温度传感器，在每次测量时同步采集环境温度数据并传送至微处理器，处理器根据实时温度自动校正声速值，确保在不同环境温度下（-20℃~+60℃）测量结果的准确性与一致性。

五、GCC-3H 智能超声波液位计典型应用场景

🏭 电力矿山灰浆池/渣水池

适用介质：灰浆、煤浆、渣水、尾矿浆

环境条件：高浓度粉尘、水蒸汽、振动大、强电磁干扰

选型建议：PVDF防腐探头 + IP68防护，智能回波处理抗粉尘蒸汽，窄波束角避开障碍物，4-20mA+RS485接入DCS

💧 污水处理厂液位监测

适用介质：工业废水、生活污水、污泥、酸碱废液

环境条件：潮湿、有泡沫或悬浮物、温度变化大

选型建议：IP68防护，PVDF防腐探头，智能回波抗泡沫干扰，4-20mA输出接入PLC

🏗️ 市政泵站/集水井/窨井

适用介质：雨水、污水、地下水

环境条件：潮湿、可短时浸水、空间狭小、井壁干扰

选型建议：IP68可短时浸水，窄波束角避开井壁干扰，支持太阳能供电和4G远传

🧪 化工储罐/水处理加药间

适用介质：PAC、PAM、次氯酸钠、酸碱盐溶液

环境条件：弱腐蚀性气体、室内储罐、温度-20℃~+60℃

选型建议：PVDF防腐探头，一体式结构成本更低，4-20mA+RS485输出接入DCS

🌾 农业灌区/明渠/水库

适用介质：灌溉水、渠道水、水库水

环境条件：野外露天、无供电、需远程监控

选型建议：低功耗设计，支持太阳能供电和4G远传，IP68防雨浸，非接触免维护

🍶 食品饮料/制药行业

适用介质：食品原料液、药液、清洗液、发酵液

环境条件：洁净区、有清洗要求、温度适中

选型建议：卫生级设计，PVDF探头耐酸碱清洗，窄波束角适合小型配料罐，非接触测量无污染

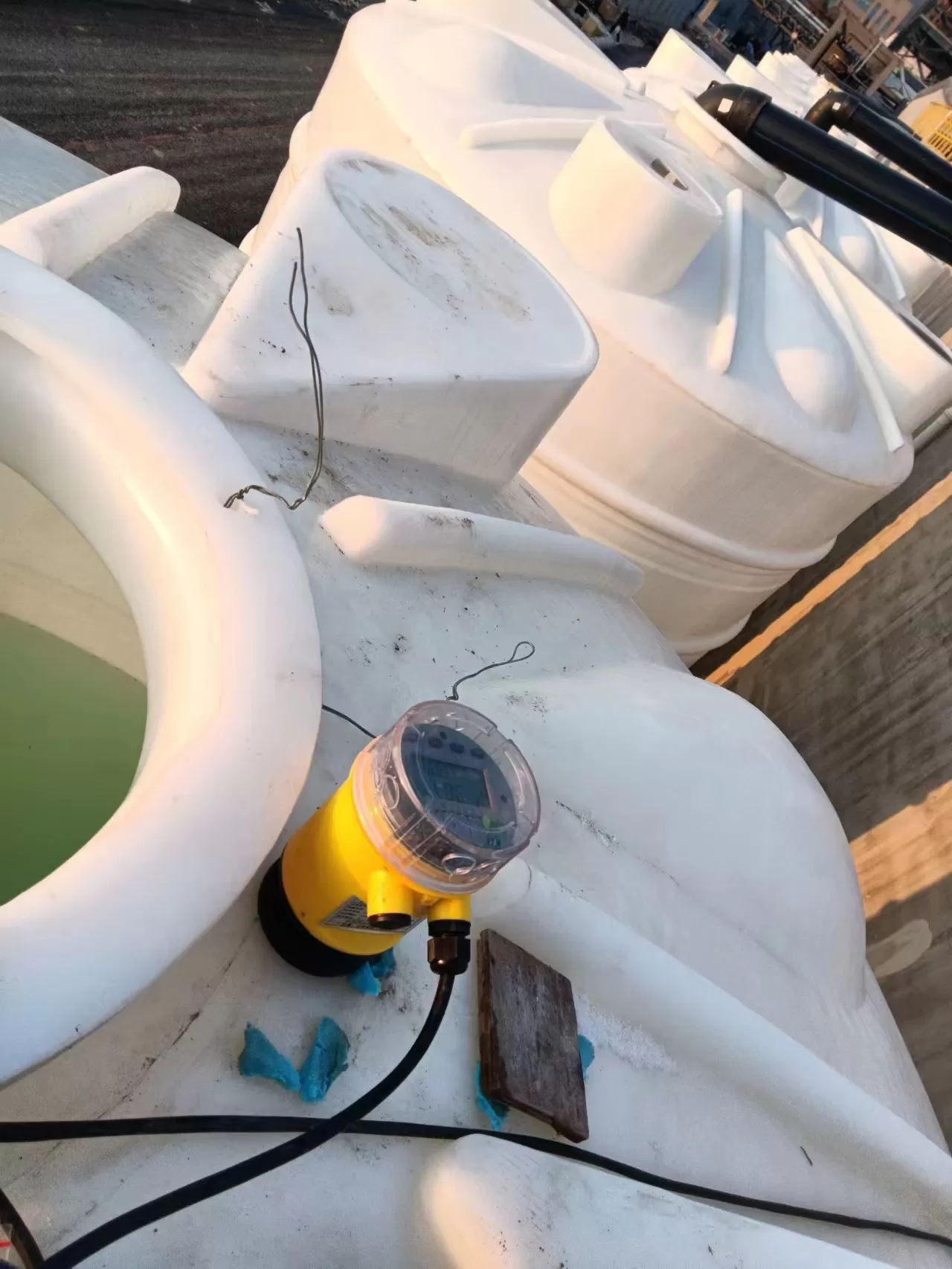

六、GCC-3H 智能超声波液位计安装指南

1. 安装位置选择

• 避开盲区：探头发射面到最高液位的距离必须大于仪表的盲区（0.25m~0.5m），确保测量信号有效。

• 量程匹配：探头发射面到最低液位的距离应小于选购仪表的量程。

• 避开障碍物：确保5°~8°波束角内无搅拌器叶轮、进料管口、挡板等障碍物。

• 垂直安装：探头发射面应与液面保持平行，倾斜角≤5°，确保超声波信号垂直入射、垂直反射。

• 避开干扰源：安装位置应尽量远离搅拌器等液面剧烈波动区域。

2. 安装方式（法兰/螺纹/支架）

• 法兰安装：在罐顶预留的法兰口上固定仪表法兰，确保密封垫圈完好、无泄漏。

• 螺纹安装：将仪表旋入预留的螺纹接口（G2标准螺纹），适用于小型储罐或管道。

• 支架安装：采用L型支架将仪表固定于池壁或罐顶上方，适用于开敞水池或无法开孔的场合。

• 安装时须确保探头垂直向下，倾斜角≤5°。

3. 电气接线说明

• 供电电源：DC24V或AC220V（可选），建议独立供电，避免与变频器等强干扰设备共用电源。

• 模拟输出：4~20mA输出，接入PLC/DCS模拟量输入模块。

• 数字输出：RS485（Modbus协议），采用双绞屏蔽线，接入上位机或通讯管理机。

• 所有输入输出线均内置防雷、防短路、过流、过压保护功能。

4. 调试校准方法

• 通电后通过LCD显示屏和键盘进入参数设置菜单。

• 设置量程（探头至最低液位距离）和盲区等基本参数。

• 在空罐或已知液位条件下，对比仪表显示值与实际值，通过菜单进行零点与满度校准。

• 可通过观察LCD显示的液位高度或空间距离与实际情况是否一致来验证测量功能是否正常。

• 若蒸汽或粉尘极大，可加装吹扫装置（可选），定期清洁探头表面。

七、GCC-3H 智能超声波液位计选型指南

根据测量介质、量程需求、输出方式及安装环境，参照下表选择合适型号：

* 注：具体选型请咨询安徽初辰（GCC）技术支持，根据实际工况提供定制化方案。

八、GCC-3H 智能超声波液位计常见问题（FAQ）

Q1：GCC-3H 智能超声波液位计能测量哪些介质？

A：GCC-3H 适用于污水、灰浆、煤浆、酸碱盐溶液、食品原料液、药液等绝大多数液体介质。PVDF防腐探头对弱酸、弱碱及盐溶液具有良好的耐腐蚀性，可广泛应用于电力、矿山、化工、污水处理、食品制药等行业。

Q2：GCC-3H 在高粉尘、高蒸汽环境下能正常工作吗？

A：可以。GCC-3H 搭载SIG智能回波处理算法，能够有效区分真实液面回波与蒸汽、粉尘造成的散射回波。即使在灰浆池、冷却塔等高粉尘、高蒸汽工况下，也能稳定输出准确液位数据。

Q3：测量盲区是什么意思？如何规避？

A：盲区是指探头发射面下方无法有效测量的一段距离。由于发射的超声波脉冲有一定宽度，距离换能器较近区域内的反射波与发射波重叠，无法识别回波。GCC-3H 盲区为0.25m~0.5m。规避方法：安装时确保最高液位始终位于盲区之外，即探头至最高液位的距离大于盲区值。

Q4：GCC-3H 的精度±0.25%FS是如何计算的？

A：精度±0.25%FS指的是满量程相对误差。以10米量程版本为例：满量程绝对误差上限 = 10米 × 0.25% = ±2.5厘米。内置温度补偿与智能回波处理算法确保在不同环境条件下测量结果的准确性与一致性。

Q5：IP68防护等级在实际使用中意味着什么？

A：IP68是最高级别的防尘防水等级，表示仪表完全防尘（6级）且可在一定水压下持续浸水（8级）。GCC-3H 的IP68防护意味着仪表可短时浸水不损坏，特别适用于污水处理厂、窨井、灰浆池等潮湿多水环境，无惧暴雨冲洗或意外浸水。

Q6：输出信号4-20mA和RS485怎么选？

A：4-20mA为模拟信号，标准通用，可直接接入绝大多数PLC、DCS、数显表的模拟量输入模块，适合常规液位监测与连锁控制。RS485（Modbus）为数字通讯，可同时传输液位值、温度、仪表状态等多参数信息，支持多点组网和远程集中监控。具体选型取决于后端系统的接口类型和通讯需求。

Q7：GCC-3H 的使用寿命有多长？需要定期维护吗？

A：GCC-3H 采用超声波非接触测量原理，无机械运动部件，整机寿命长达10年以上。非接触式测量从根本上避免了介质黏附、结垢导致的测量偏差与维护难题，可长期免维护运行。若蒸汽或粉尘极大，可加装吹扫装置定期清洁探头表面。

九、GCC-3H 智能超声波液位计包装与售后服务

标准包装清单

• GCC-3H 智能超声波液位计主机（含PVDF探头） × 1 台

• 安装法兰 / 螺纹接头 / 支架（按选型配置） × 1 套

• 产品使用说明书 × 1 份

• 产品合格证 × 1 份

• 保修卡 × 1 份

质保与售后

• 质保期限：自购买之日起 24 个月（两年）。

• 技术支持：提供7×24小时电话技术支持、远程调试指导及全国现场调试服务。

• 选型指导：专业工程师提供一对一选型建议与工况评估。

• 定制服务：支持量程、温度、防护等级、输出信号等非标定制。

• 厂家直供：源头工厂，16年工业仪表经验，免费选型报价。

安徽初辰（GCC）—— 专业工业自动化仪表制造商，16年专注，为您提供可靠的液位测量解决方案。
