超声波液位计技术参数详解（附真实项目参数表）
作者：安徽初辰技术团队 | 更新时间：2025年4月
很多采购和技术人员在拿到超声波液位计的参数表时，只关注“量程”和“输出”，却忽略了盲区、防护等级、工作温度、认证标准等关键参数。这些被忽略的细节，往往是现场故障的根源。本文逐条拆解超声波液位计的核心技术参数，并附上安徽初辰GCC-ULM-800F真实产品参数表，帮助您一次看懂、选对。
一、量程范围
超声波液位计的量程通常指在理想环境下（平静液面、无干扰）能测量的最大距离。常见量程：5m、8m、10m、12m、15m、20m（特殊定制）。
重要提示：实际可用量程 = 最大量程 × 80%（建议），且必须减去盲区。例如10m量程的仪表，实际建议测量范围≤8m，且最高液位需避开盲区（通常0.3m）。
安徽初辰GCC-ULM-800F提供8m、10m、12m、15m四种标准量程，可定制20m。
二、测量精度与分辨率
精度：通常表示为 ±0.2% F.S.（满量程）。例如10m量程的仪表，误差为±20mm。部分高端产品可达±0.1% F.S.。
分辨率：仪表能显示的最小变化量，一般为1mm。
注意：精度是在常温、无干扰环境下测得。实际应用中泡沫、蒸汽、温度变化会略微影响精度，但智能算法可最大限度补偿。
安徽初辰GCC-ULM-800F精度为±0.2% F.S.，分辨率1mm，符合国家JJG 971-2019检定规程。
三、盲区
盲区是探头表面到能够可靠测量最近距离之间的区域。盲区内无法测量，通常为0.25m~0.5m。
选型误区：有些人以为盲区越小越好，实际上盲区与探头功率、频率有关，过度减小盲区会牺牲量程。合理的盲区设计更重要。
安装时，最高液位必须低于盲区下限。如果液位会进入盲区，应提高安装高度或选用小盲区探头。
四、工作温度与压力
电子部件工作温度：-20℃ ~ +70℃（标准）。超过此范围，液晶显示可能变慢或电子元件寿命缩短。
介质温度：超声波液位计是非接触测量，介质温度可高于电子部件温度，但高温蒸汽会腐蚀探头。若介质温度>70℃，建议选用分体式（探头与主机分离）或高温型探头（最高120℃）。
工作压力：超声波液位计仅适用于常压或微压（≤0.2MPa）。带压容器（如压力罐）必须使用雷达液位计。
五、防护等级（IP代码）
IP（Ingress Protection）防护等级由两位数字组成：第一位防尘，第二位防水。
IP65：完全防尘，可防喷水（任何方向）。适合室内或带雨棚的室外。
IP68：完全防尘，可长时间浸入水下（深度通常1.5米）。适合户外露天、易水淹的污水井。
安徽初辰GCC-ULM-800F探头防护等级IP68（经中国赛宝实验室检测），主机IP65，整机可长期工作在潮湿环境。
六、输出信号与通信协议
| 信号类型 | 特点 | 接线方式 |
|---|---|---|
| 4-20mA（两线制） | 供电与信号共用两根线，功耗低，适合远距离（最远1000米） | DC 24V + 信号线 |
| 4-20mA（四线制） | 供电与信号分开，带载能力强，可同时提供继电器输出 | AC 220V / DC 24V + 信号线 |
| RS485 Modbus RTU | 数字通讯，可读取液位、温度、回波强度等，支持多台组网 | A+、B-、GND |
| 继电器输出 | 开关量输出，用于高低位报警或泵控制 | 常开/常闭触点 |
安徽初辰产品标配4-20mA，可选RS485、继电器。智能型还支持蓝牙和4G无线传输。
七、探头材质与防腐性能
探头直接接触被测介质或环境气体，材质选择直接影响寿命：
PVC：普通，不耐腐蚀，适合清水。
PVDF（聚偏氟乙烯）：耐强酸、强碱、盐雾，耐老化，寿命长。推荐用于污水、化工。
PTFE（聚四氟乙烯）：耐几乎所有化学介质，包括有机溶剂，但价格较高。
安徽初辰GCC-ULM-800F标准型为PVDF，防腐型（-F）为PTFE涂层，满足各种腐蚀工况。
八、防爆等级
用于易燃易爆场所（如化工厂、油库），必须选用防爆型。常见等级：
Ex ia IIC T6：本安型，需配合安全栅，适用于Zone 0、1、2。
Ex d IIC T6：隔爆型，外壳能承受内部爆炸，适用于Zone 1、2。
安徽初辰提供Ex ia IIC T6本安防爆型号，通过国家防爆电气产品质量监督检验中心认证。
九、认证标准
正规产品应具备以下认证：
CE认证（欧盟安全标准）
RoHS（环保）
计量器具型式批准证书（CPA）
防爆合格证（防爆型）
GB/T 13979-2008《超声波物位计》国家标准
安徽初辰产品全部通过上述认证，可在官网下载中心查询证书。

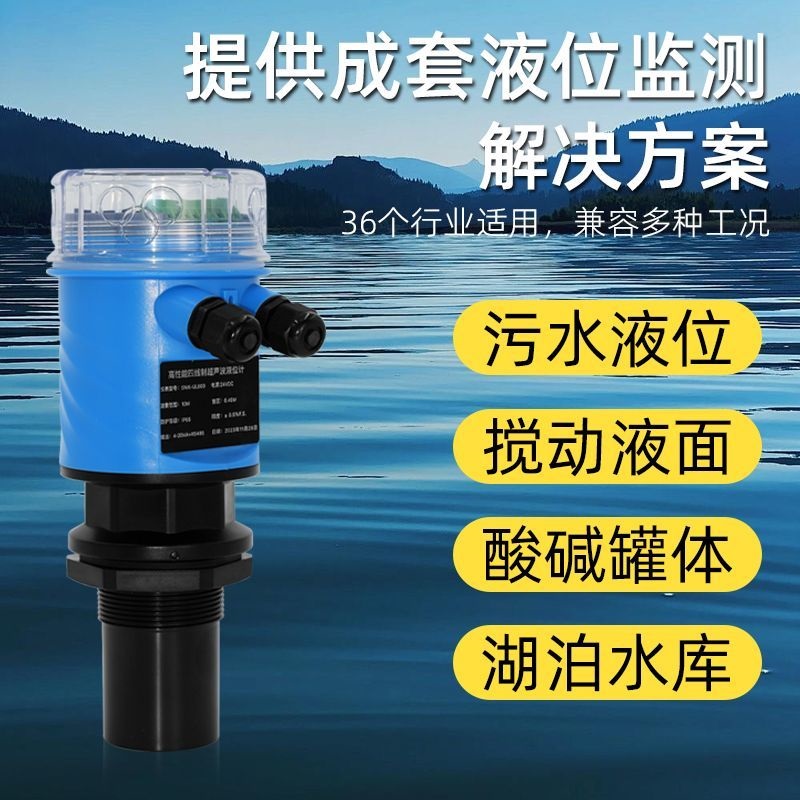

十、GCC-ULM-800F 完整技术参数表
| 参数 | 指标 | 备注 |
|---|---|---|
| 型号 | GCC-ULM-800F | 一体式防腐型 |
| 测量范围 | 0.5m ~ 15m（可选8/10/12/15m） | 可定制20m |
| 测量精度 | ±0.2% F.S. | 符合JJG 971-2019 |
| 分辨率 | 1mm | |
| 盲区 | 0.25m ~ 0.5m | 视量程而定 |
| 探头材质 | PVDF（标准）/ PTFE涂层（防腐） | 耐酸碱腐蚀 |
| 防护等级 | IP68（探头）/ IP65（主机） | 探头可长时间浸水 |
| 工作温度 | -20℃ ~ +70℃ | 高温可选分体式 |
| 工作压力 | ≤0.2MPa（常压） | 带压请用雷达 |
| 输出信号 | 4-20mA、RS485 Modbus、继电器 | 可选配 |
| 供电电源 | DC 24V（两线制）/ AC 220V（四线制） | |
| 过程连接 | G2螺纹 / 法兰 | 法兰需定制 |
| 防爆等级 | Ex ia IIC T6（可选） | 本安型 |
| 智能功能 | 蓝牙调试、自诊断、无线远传（可选） | GCC-3H系列 |
常见问题（FAQ）
精度±0.2% F.S.和±0.5% F.S.差别大吗？
对于10米量程，0.2%误差为20mm，0.5%为50mm。一般水池、污水池要求不高，0.5%也够用；但精细化工、配料控制建议选0.2%。
IP68能泡在水里多久？
国标要求IP68可在1.5米水深连续浸泡30分钟。安徽初辰产品经第三方检测，可长时间浸水（数小时至数天），但不建议长期淹没，以免电缆老化。
两线制和四线制如何选择？
两线制简单、省线，适合远距离传输模拟信号到PLC。四线制适合需要现场显示、报警输出或RS485通讯的场合。安徽初辰两种均可定制。
