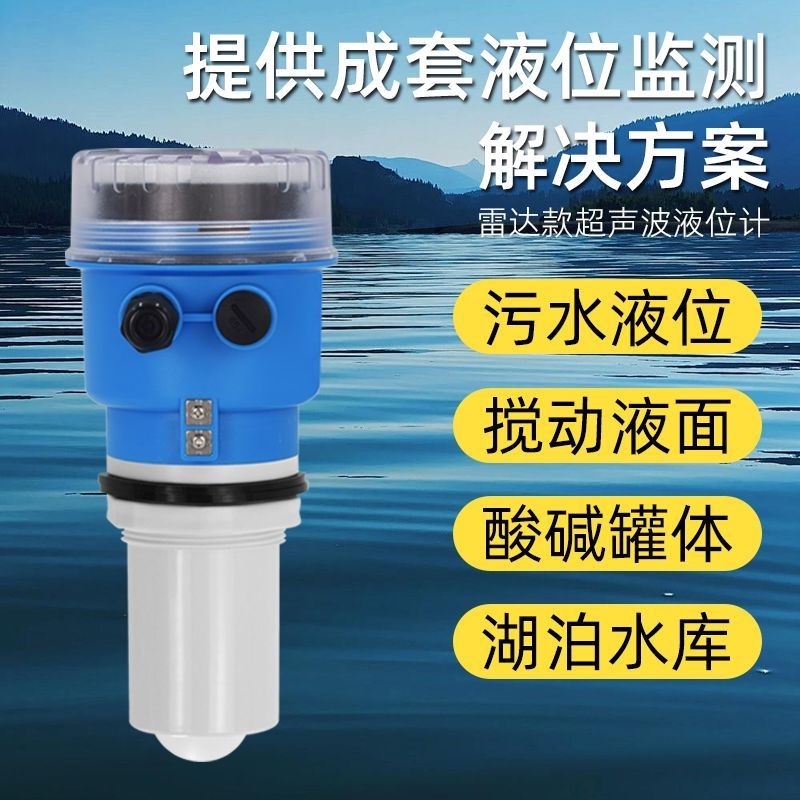

GCC-PTFE 系列防腐型超声波液位计 是安徽初辰（GCC）品牌专为强腐蚀性介质工况研发的非接触式液位测量仪表，探头采用PTFE（聚四氟乙烯）全防腐材质，有效抵御强酸、强碱及有机溶剂侵蚀，适用于化工、环保水处理、电镀、制药等行业的腐蚀性液位监测场景。

一、产品概述——GCC-PTFE 防腐型超声波液位计

GCC-PTFE 系列防腐型超声波液位计是安徽初辰（GCC）面向化工、环保、电镀、制药等行业腐蚀性介质液位测量需求推出的专业仪表。产品采用超声波时差法（回波测距）原理，通过发射高频超声波脉冲并接收介质表面反射回波，精确计算探头至液面的距离，实现非接触式液位测量。

核心优势可概括为：① PTFE 全防腐材质，耐强酸碱腐蚀；② 非接触测量，无介质污染与磨损；③ 内置温度补偿，适应宽温工况；④ 多种输出信号可选，适配 DCS/PLC 系统；⑤ 安装便捷，维护成本低。

二、GCC-PTFE 防腐型超声波液位计核心技术参数

三、GCC-PTFE 防腐型超声波液位计六大核心特点

• 【PTFE 全防腐设计】探头采用进口聚四氟乙烯（PTFE）材质全防腐封装，接触介质部分完全由 PTFE 覆盖，耐强酸（硫酸、盐酸、硝酸）、强碱、有机溶剂及强氧化剂腐蚀。PTFE 材质化学稳定性优异，能有效抵御盐酸、硫酸、氢氟酸、磷酸、液碱、甲苯、丙酮等腐蚀性介质。

• 【非接触式测量，无磨损无污染】采用超声波脉冲回波测距原理，探头不与被测液体直接接触，从根本上避免了腐蚀性介质对仪表的侵蚀。同时消除了传统接触式液位计因介质黏附、结垢导致的测量偏差与维护难题，尤其适用于污水、化工废液等脏污介质。

• 【智能温度补偿，精度稳定可靠】探头内置高精度温度传感器，实时采集环境温度并自动补偿声速变化。超声波在介质中的传播速度受温度影响显著，温度补偿机制确保仪表在不同环境温度下（-20℃~+60℃）始终保持 ±0.25%FS 的高测量精度。

• 【强抗干扰能力，适应复杂工况】采用专利声波智能处理技术，可对回波信号进行智能化分析与动态滤波，有效抑制虚假回波干扰。即使在液面波动、有搅拌器、有泡沫或罐内有障碍物等复杂工况下，仍能稳定输出准确液位数据。

• 【多种输出接口，系统集成便捷】标配 4-20mA 模拟信号输出，可选配 RS485（Modbus 协议）或 HART 数字通信接口。可直接接入 PLC、DCS 等工业自动化控制系统，实现液位数据的远程监控与智能联动控制。

• 【安装灵活，维护成本低】支持法兰、螺纹、支架等多种安装方式。一体式结构设计，无需现场复杂调试。LCD 液晶显示屏实时显示液位或空间距离。整机故障率低，使用寿命长（平均 5-8 年），大幅降低用户运维成本。

四、防腐型超声波液位计工作原理

GCC-PTFE 防腐型超声波液位计基于超声波时差法（脉冲回波测距）原理工作。仪表换能器（探头）向被测液面发射高频超声波脉冲，脉冲遇到液面后产生反射回波，换能器接收回波信号。微处理器精确测量发射与接收之间的时间差 Δt，结合超声波在当前环境下的传播速度 V（声速），按下式计算探头至液面的距离：

测量距离 = (声速 × 时间差) / 2

获得探头至液面的距离后，用已知的安装高度减去该距离，即可得出当前液位值。

温度补偿机制：超声波在空气中的传播速度随温度变化而变化（约 0.6m/s·℃）。为消除温度对测量精度的影响，GCC-PTFE 系列探头内部集成高精度温度传感器。在每次测量时，温度传感器同步采集环境温度数据并传送至微处理器，处理器根据实时温度自动校正声速值，确保在不同环境温度下测量结果的准确性与一致性。

五、GCC-PTFE 防腐型超声波液位计典型应用场景

🏭 化工储罐酸碱液位监测

适用介质：硫酸、盐酸、硝酸、氢氟酸、液碱、有机溶剂等

环境条件：强腐蚀性气体、户外/室内储罐、温度-20℃~+60℃

选型建议：PTFE 防腐探头 + 防爆型（Ex d IIC T6），输出 4-20mA 或 RS485 接入 DCS

💧 污水处理池液位控制

适用介质：工业废水、酸碱废液、含油污水、污泥

环境条件：潮湿、露天、有泡沫或悬浮物、温度变化大

选型建议：IP67 防护 + 支架安装，配继电器输出实现泵阀联动控制

⚡ 电镀槽液位管理

适用介质：镀铬液、镀镍液、镀铜液、酸洗液、碱洗液

环境条件：强酸强碱蒸汽、狭小槽体空间、频繁补液

选型建议：小盲区 PTFE 探头 + 螺纹安装，4-20mA 信号接入电镀线自动补液系统

💊 制药反应釜液位测量

适用介质：药液、溶剂、酸碱洗涤液、发酵液

环境条件：有搅拌、带压/带温、洁净要求高

选型建议：PTFE 防腐 + 卫生级法兰安装，RS485 输出接入 Batch 控制系统

六、GCC-PTFE 防腐型超声波液位计安装指南

1. 安装位置选择

• 避开盲区：换能器发射面到最高液位的距离必须大于仪表的盲区（≤0.3m），确保测量信号有效。

• 避开障碍物：探头正下方不应有进料口、出料口、搅拌器、管道等障碍物，避免产生虚假回波干扰。若池壁或罐壁不光滑，仪表需离开壁面 0.5m 以上。

• 垂直安装：换能器发射面应与液面保持平行，确保超声波信号垂直入射、垂直反射。

2. 法兰/螺纹安装步骤

• 在罐顶或池顶预留的安装口上固定法兰或螺纹底座（规格按用户选型确定）。

• 将 GCC-PTFE 液位计探头旋入或通过法兰紧固于安装口，确保密封垫圈完好、无泄漏。

• 调整探头垂直度，可使用水平仪辅助校准。

• 固定仪表外壳，连接接地线。

3. 电气接线说明

• 供电电源：DC 24V，建议独立供电，避免与变频器等强干扰设备共用电源。

• 模拟输出：4-20mA 两线制或四线制（视型号而定），接入 PLC/DCS 模拟量输入模块。

• 数字输出：RS485（Modbus 协议）采用双绞屏蔽线，接入上位机或通讯管理机。

• 输入输出线均内置防雷、过流、过压保护。

4. 调试校准方法

• 通电后通过 LCD 显示屏和键盘进入参数设置菜单。

• 设置量程（探头至最低液位距离）和盲区等基本参数。

• 在空罐或已知液位条件下，对比仪表显示值与实际值，通过菜单进行零点与满度校准。

• 可通过观察"空气距离 L"显示值与实际距离是否一致来验证测量功能是否正常。

七、GCC-PTFE 防腐型超声波液位计选型指南

根据测量介质、量程需求、输出方式及安装环境，参照下表选择合适型号：

* 注：具体选型请咨询安徽初辰（GCC）技术支持，根据实际工况提供定制化方案。

八、GCC-PTFE 防腐型超声波液位计常见问题（FAQ）

Q1：PTFE 防腐型超声波液位计能测量哪些介质？

A：GCC-PTFE 系列可测量几乎所有强腐蚀性液体，包括但不限于：硫酸、盐酸、硝酸、氢氟酸、磷酸、液碱、甲苯、二甲苯、丙酮、电镀液、酸碱废液等。PTFE 材质对绝大多数酸、碱、有机溶剂及强氧化剂均具有优异的耐腐蚀性。

Q2：测量盲区是什么意思？如何规避？

A：盲区是指探头发射面下方无法有效测量的一段距离。由于发射的超声波脉冲有一定宽度，距离换能器较近区域内的反射波与发射波重叠，无法识别回波。GCC-PTFE 系列盲区 ≤0.3m。规避方法：安装时确保最高液位始终位于盲区之外，即探头至最高液位的距离大于盲区值。

Q3：超声波液位计和雷达液位计有什么区别？

A：超声波液位计利用声波（机械波）测距，适用于常压、常温、无大量泡沫或粉尘的液体工况；雷达液位计利用电磁波测距，穿透力更强，适用于高压、高温、有蒸汽或泡沫的工况。GCC-PTFE 为超声波液位计，性价比高，在常规化工液位测量中应用广泛，尤其适合腐蚀性液体测量。

Q4：在强腐蚀性环境中使用寿命多久？

A：GCC-PTFE 系列采用 PTFE 全防腐探头，核心元器件选用进口高稳定可靠器件。在正常工况下（温度-20℃~+60℃，压力≤0.3MPa），平均使用寿命可达 5-8 年。PTFE 材质本身几乎不受常规酸碱侵蚀，寿命主要取决于使用环境和维护状况。

Q5：安装时探头下方有搅拌器怎么办？

A：搅拌器会造成液面剧烈波动并可能产生虚假回波。建议：① 安装时尽量避开搅拌器正上方；② 若无法避开，可采用分体式安装，将探头安装在搅拌器影响较小的位置；③ 利用仪表内置的声波智能处理技术，通过软件滤波抑制干扰回波。

Q6：输出信号 4-20mA 和 RS485 怎么选？

A：4-20mA 为模拟信号，标准通用，可直接接入绝大多数 PLC、DCS、数显表的模拟量输入模块，适合常规液位监测与连锁控制。RS485（Modbus） 为数字通讯，可同时传输液位值、温度、仪表状态等多参数信息，支持多点组网和远程集中监控，适合智能化程度较高的系统。具体选型取决于后端系统的接口类型和通讯需求。

九、GCC-PTFE 防腐型超声波液位计包装与售后服务

标准包装清单

• GCC-PTFE 防腐型超声波液位计主机（含 PTFE 探头） × 1 台

• 安装法兰 / 螺纹接头（按选型配置） × 1 套

• 产品使用说明书 × 1 份

• 产品合格证 × 1 份

• 保修卡 × 1 份

质保与售后

• 质保期限：自购买之日起 24 个月（两年）。

• 技术支持：提供 7×24 小时电话技术支持、远程调试指导及全国现场调试服务。

• 选型指导：专业工程师提供一对一选型建议与工况评估。

• 定制服务：支持量程、温度、防爆等级等非标定制。

安徽初辰（GCC）—— 专业工业自动化仪表制造商，为您提供可靠的液位测量解决方案。
