LCLR-21S/80G 雷达物位计丨±5mm 高精度测量

LCLR-21S/80G 雷达物位计是一款采用 80GHz 高频毫米波技术与 76mm PE 透镜天线的工业固体料位测量仪表，具备 3° 极小发射角、±5mm 高精度与 150m 超大量程，专为矿业、水泥、粮食仓储等复杂固体工况设计。

一、产品概述——LCLR-21S/80G 雷达物位计

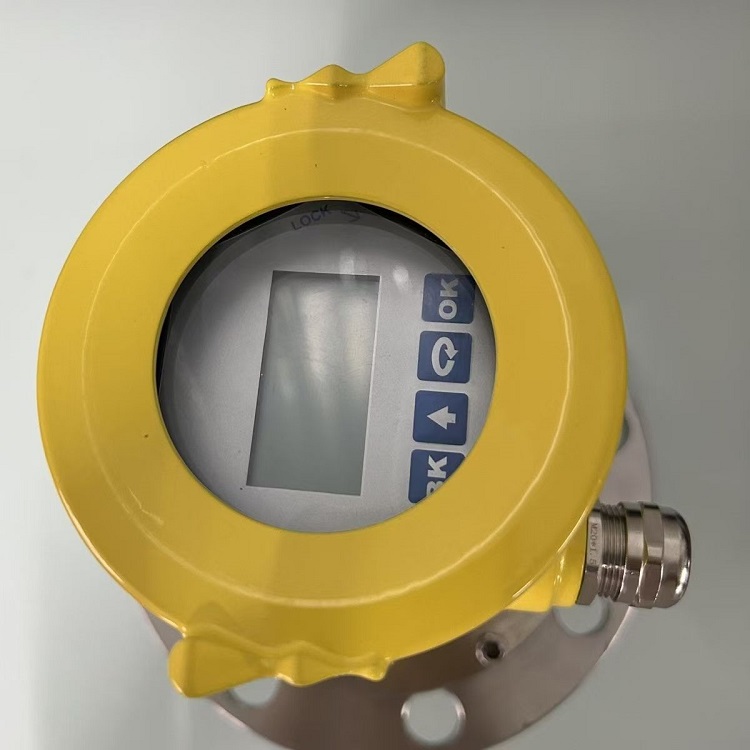

安徽初辰（GCC）LCLR-21S/80G 雷达物位计是专为固体颗粒、粉末及块状物料设计的高性能料位测量仪表。产品采用先进的 80GHz FMCW（调频连续波）雷达技术，配合 76mm PE 透镜天线，实现 3° 极小发射角与 ±5mm 测量精度，广泛适用于矿业、水泥制造、粮食仓储、化工、电力及环保等行业的料仓、筒仓与堆场物位监测。

该雷达物位计基于调频连续波（FMCW）雷达测距原理：雷达天线向被测介质表面发射频率随时间线性变化的毫米波信号，经介质表面反射后由天线接收，通过计算发射信号与回波信号的频率差（拍频），精确得出雷达与介质表面的距离，进而换算为实时物位高度。80GHz 高频信号具有波长短、方向性好、抗粉尘干扰能力强的显著优势。

核心优势：① 80GHz 高频毫米波，穿透粉尘能力强；② 3° 极小发射角，有效避开仓壁干扰；③ ±5mm 高精度，满足精细计量需求；④ 最大 150m 量程，覆盖大型筒仓工况；⑤ 多种供电与信号输出方式，兼容各类 DCS/PLC 系统。

二、LCLR-21S/80G 核心技术参数

三、LCLR-21S/80G 八大核心特点

• 【80GHz 高频毫米波技术】采用 80GHz FMCW 雷达技术，波长仅约 3.75mm，相比 26GHz 雷达具有更优的穿透粉尘能力与更窄的波束宽度，在水泥、煤灰等高粉尘环境中仍能稳定测量，回波信号质量显著提升。

• 【3° 极小发射角】76mm PE 透镜天线实现 3° 极小发射角，波束能量高度集中，可有效避开仓壁、内部支撑结构及搅拌器等干扰源，特别适用于窄高型筒仓与结构复杂的料仓。

• 【±5mm 高精度测量】基于 FMCW 调频连续波测距原理，配合先进的数字信号处理算法，实现 ±5mm 测量精度与 1mm 分辨率，满足精细库存管理与贸易计量需求。

• 【最大 150m 超大量程】提供 0.1m~30m 与 0.3m~150m 两种量程规格，覆盖从中小型料仓到大型矿山堆场、港口散货码头的全场景应用，一表多用，降低选型复杂度。

• 【多制式灵活供电输出】支持两线制 DC24V、四线制 AC220V、六线制 DC12-24V 三种供电方式；信号输出涵盖 4...20mA、HART、RS485、Modbus 协议，无缝对接各类 DCS、PLC 及 SCADA 系统。

• 【IP67 高防护等级】整机通过 IP67 防护等级认证，铝 / 塑料 / 不锈钢三种外壳材质可选，适应户外雨淋、粉尘侵入及化学腐蚀等恶劣工况，确保长期稳定运行。

• 【宽温宽压适应性】过程温度覆盖 -40℃ ~ 80℃，过程压力范围 -0.1MPa ~ 0.3MPa，适用于寒冷地区户外筒仓及微正压/负压工况，环境适应性行业领先。

• 【免维护长寿命设计】非接触式雷达测量原理，无可动部件，不受介质腐蚀与磨损影响；PE 透镜天线具有优异的耐候性与抗老化性能，日常无需校准维护，全生命周期使用成本极低。

四、雷达物位计工作原理

LCLR-21S/80G 雷达物位计采用调频连续波（FMCW）雷达测距原理。雷达天线向被测固体介质表面发射频率随时间线性变化的 80GHz 毫米波信号，信号经介质表面反射后由同一天线接收。发射信号与回波信号在混频器中产生频率差（即拍频），该频率差与雷达天线到介质表面的距离成正比，通过精确测量拍频即可计算出实时距离。

测量距离 = (拍频 × 光速) / (2 × 调频斜率)

仪表内部处理器将测得的距离值结合已知的空仓高度进行换算，即可得出实时物位高度：

物位高度 = 空仓高度 - 测量距离

仪表内置智能回波处理算法，可自动识别并滤除仓壁、内部支撑、搅拌器等固定干扰源的虚假回波，锁定真实料面回波。同时支持虚假回波学习功能，首次安装时自动记录仓内结构特征，大幅提升复杂工况下的测量可靠性。

五、LCLR-21S/80G 典型应用场景

🏭 水泥行业

适用介质：水泥熟料、生料粉、矿渣粉、粉煤灰

环境条件：高粉尘、高温、强扬尘

选型建议：推荐 80GHz 高频版本，3° 小发射角有效避开仓壁，PE 透镜天线耐粉尘附着，建议选配吹扫装置。

⛏️ 矿业与冶金

适用介质：原煤、精煤、矿石、焦炭、球团矿

环境条件：大直径筒仓、露天堆场、高湿度

选型建议：推荐 150m 大量程版本，不锈钢外壳增强耐候性，六线制 RS485/Modbus 输出便于远程监控。

🌾 粮食仓储

适用介质：小麦、玉米、稻谷、大豆、饲料颗粒

环境条件：粉尘防爆要求、季节性温差大

选型建议：推荐塑料外壳版本，符合食品级要求，两线制 4...20mA 输出简洁可靠，注意满足防爆认证。

⚡ 电力行业

适用介质：原煤、石灰石粉、脱硫石膏、灰渣

环境条件：高湿、高粉尘、连续运行要求高

选型建议：推荐四线制 AC220V 供电版本，HART 协议便于与现有仪表系统集成，铝外壳散热性能优异。

🧪 化工行业

适用介质：塑料颗粒、树脂粉、催化剂、纯碱

环境条件：腐蚀性气体、微正压、防爆区域

选型建议：推荐不锈钢外壳版本，注意确认防爆等级要求，HART 协议便于现场组态与诊断。

♻️ 环保与固废

适用介质：污泥颗粒、生物质颗粒、飞灰、炉渣

环境条件：高湿度、腐蚀性、不规则堆体

选型建议：推荐 30m 量程版本，PE 透镜天线耐腐蚀，六线制 Modbus 输出便于接入环保监测平台。

六、LCLR-21S/80G 安装指南

1. 安装位置选择

• 安装位置应避开料仓中心进料口正上方，推荐偏离中心 1/3 ~ 1/2 半径处，避免物料直接冲击天线。

• 确保雷达波束范围内无仓壁、内部支撑梁、搅拌器、加热管等障碍物，必要时使用万向节调整发射角度。

• 对于锥形底仓，建议安装于仓顶中心位置，确保波束覆盖整个料面。

• 户外安装时应确保天线朝向不受雨雪直接冲刷，必要时加装防雨罩。

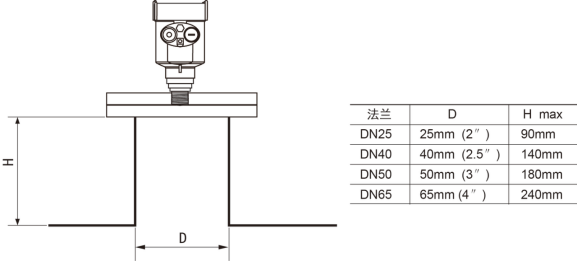

2. 法兰安装步骤

1. 在仓顶预留 ≥DN80 法兰接口，确保法兰面水平度误差 ≤1°。

2. 将仪表法兰与仓顶法兰对接，放入密封垫片（推荐使用 PTFE 或橡胶垫片）。

3. 按对角线顺序均匀拧紧法兰螺栓，扭矩建议 40~60N·m。

4. 检查天线表面是否清洁，无油污、灰尘覆盖，确保测量性能。

3. 电气接线说明

• 两线制 DC24V：电源线与信号线共用两根线，棕色接正极（+），蓝色接负极（-），4...20mA 信号叠加在电源线上，支持 HART 协议通信。

• 四线制 AC220V：两根电源线（L/N）独立供电，两根信号线输出 4...20mA，支持 HART 协议，适用于长距离传输场景。

• 六线制 DC12-24V：两根电源线供电，两根 4...20mA 信号线，另两根 RS485 通信线（A+/B-），支持 Modbus RTU 协议。

• 所有接线完成后，检查电缆格兰头密封是否可靠，确保 IP67 防护等级。

4. 调试校准方法

1. 上电后，通过 LCD 显示屏或 HART 手操器 / Modbus 上位机进入组态菜单。

2. 设置空仓高度：测量仓顶到仓底（或出料口）的垂直距离，输入仪表。

3. 设置满仓高度：输入料仓正常运行的最高料位对应的距离值。

4. 执行虚假回波学习：在空仓状态下启动自动学习功能，仪表自动记录仓壁及内部结构的回波特征并建立滤波数据库。

5. 验证测量值：人工测量实际料位，与仪表显示值对比，误差应在 ±5mm 范围内。

七、LCLR-21S/80G 选型指南

选型时需综合考虑介质特性、量程需求、信号接口、供电条件及安装环境等因素。以下选型对照表供参考：

具体选型请咨询安徽初辰（GCC）技术支持，我们将根据您的实际工况提供专业的选型方案。

八、LCLR-21S/80G 常见问题（FAQ）

Q1：LCLR-21S/80G 能测量哪些固体介质？

A：该雷达物位计适用于绝大多数固体颗粒、粉末及块状物料，包括水泥、粉煤灰、原煤、矿石、粮食颗粒、塑料颗粒、纯碱、催化剂等。由于采用非接触式 80GHz 雷达测量，不受介质介电常数变化影响，即使低介电常数物料（如塑料颗粒）也能稳定测量。

Q2：什么是"盲区"？LCLR-21S/80G 的盲区是多少？

A：盲区是指雷达天线下方无法准确测量的区域，由天线发射脉冲的宽度及信号处理延迟决定。LCLR-21S/80G 的盲区为 0.1m（30m 量程版）或 0.3m（150m 量程版），意味着料位进入盲区后仪表可能显示不稳定值。安装时应确保最高料位不会进入盲区。

Q3：80GHz 雷达与 26GHz 雷达相比有什么优势？

A：80GHz 雷达相比 26GHz 雷达具有三大核心优势：① 波长更短（约 3.75mm vs 11.5mm），穿透粉尘能力更强，在高粉尘工况下回波质量更优；② 发射角更小（3° vs 通常 8°~12°），波束更集中，不易受仓壁干扰；③ 天线尺寸更小（76mm 透镜即可实现 3° 发射角），安装更灵活，适用于小型料仓。

Q4：这款雷达物位计的使用寿命和可靠性如何？

A：LCLR-21S/80G 采用非接触式测量原理，仪表与介质之间无物理接触，无可动机械部件，因此不存在磨损问题。PE 透镜天线具有优异的耐候性、抗紫外线与抗老化性能，在 -40℃ ~ 80℃ 温度范围内可长期稳定工作。整机设计寿命超过 10 年，日常无需维护校准，可靠性极高。

Q5：料仓内有搅拌器或进料时粉尘很大，会影响测量吗？

A：LCLR-21S/80G 针对此类复杂工况做了专门优化。80GHz 高频信号对粉尘穿透能力强，配合先进的回波信号处理算法，可在高粉尘环境中稳定识别真实料面。对于搅拌器等固定干扰源，可通过"虚假回波学习"功能自动过滤。若粉尘浓度极高，建议选配天线吹扫装置，定期清洁透镜表面。

Q6：两线制、四线制、六线制应该怎么选？HART 和 Modbus 有什么区别？

A：选择建议如下：① 两线制 DC24V：布线最简单，仅需两根线同时传输电源和 4...20mA 信号，适合改造项目和布线受限场景；② 四线制 AC220V：电源与信号独立，适合长距离传输和已有 AC 市电的场合；③ 六线制：同时支持 4...20mA 和 RS485/Modbus，适合需要数字通信和远程组态的系统。HART 协议是在 4...20mA 模拟信号上叠加数字信号，可用手操器现场组态；Modbus 是纯数字协议，适合接入上位机或 PLC 通信模块。

九、LCLR-21S/80G 包装与售后服务

标准包装清单：

• LCLR-21S/80G 雷达物位计主机 × 1 台

• 产品合格证及出厂检验报告 × 1 份

• 安装使用说明书 × 1 份

• 法兰密封垫片 × 1 片

• 防爆格兰头（防爆型标配）× 1 套

• 防震包装纸箱 / 木箱 × 1 个

质保与售后：

• 质保期限：自出厂之日起 18 个月，质保期内因产品质量问题免费维修或更换。

• 技术支持：7×12 小时技术咨询热线，提供安装指导、故障诊断及参数组态支持。

• 选型指导：免费提供工况评估与选型方案，可安排工程师现场勘查。

• 定制服务：支持量程、外壳材质、输出协议、防爆等级等特殊需求定制，交货周期 15~30 个工作日。

安徽初辰（GCC）—— 精准测量，智控未来，为工业自动化提供可靠的物位测量解决方案。
