SBW-Pt100 热电阻变送器
Pt100 铂电阻专用 · 高精度 4-20mA 隔离输出
❄️ -200℃ ~ 600℃ 宽量程 · 三隔离 · 长期稳定
🔍 产品概述
SBW-Pt100 是一款专为Pt100铂电阻温度传感器设计的高性能温度变送器。它将Pt100的电阻变化经过精密恒流源激励、线性化处理，转换为标准的两线制4-20mA模拟信号。广泛应用于电机轴承、管道、 HVAC、制药机械、食品加工等需要高精度测温的场合。
⭐ 核心优势
0.1% 高精度
采用24位ADC与精密电阻阵列，全量程非线性误差＜0.1℃。
优于0.1%FS
两线制 4-20mA
标准工业回路，无需单独供电，直接替换模拟仪表，接线简单。
三隔离保护
输入/输出/电源全隔离，抗共模干扰，耐压AC 1500V。
宽量程可设
-200~600℃ 范围内，通过按键或HART自定义量程上下限。
超低漂移
年漂移＜0.05%FS，适应长期在线监测。
快响应
采样速率10次/秒，适合快速变化温度场合。
❓ 为什么Pt100必须配专用变送器？

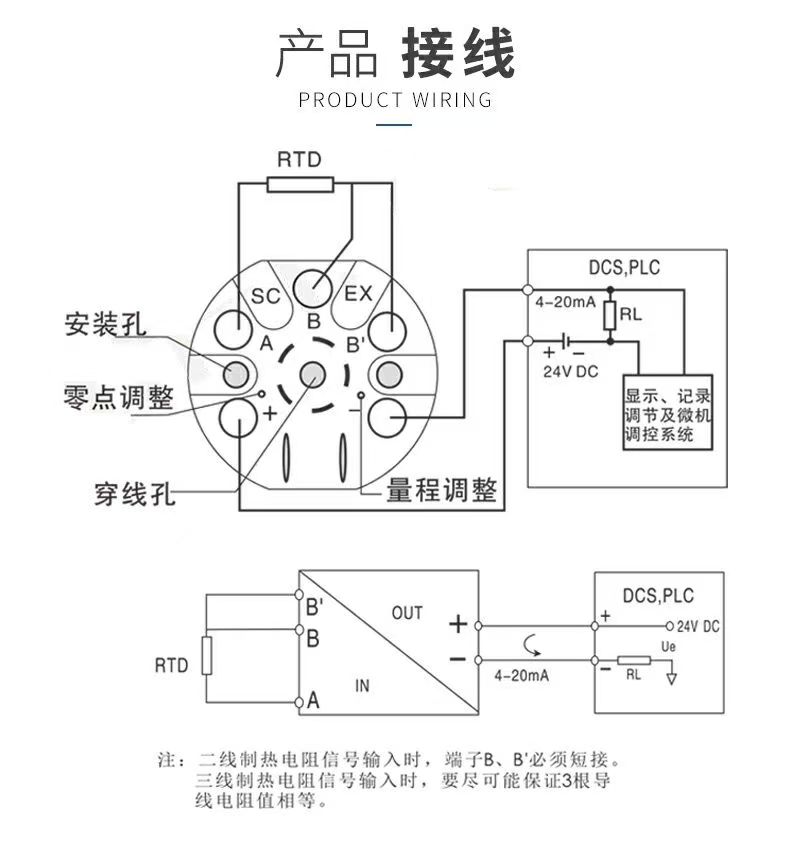

🔹 消除引线误差： Pt100通常采用三线或四线制连接，SBW-Pt100内置恒流源和精密测量电路，自动消除导线电阻影响，保证长距离传输精度。
🔹 非线性校正： Pt100阻值与温度呈非线性曲线（ITS-90），变送器内部进行高次多项式拟合，输出与温度呈线性的4-20mA信号。
🔹 信号远传抗干扰： 将电阻信号就近转换为电流环，避免微弱阻值变化受电磁干扰。
📊 技术规格
| 传感器类型 | Pt100 (三线制/四线制) 符合IEC 60751 |
|---|---|
| 测量范围 | -200℃ ～ +600℃ (可定制 -50~200℃，0~150℃等) |
| 输出信号 | 4~20mA (两线制)，20~4mA (反向) 可选 |
| 精度等级 | 0.1%FS / 0.2%FS |
| 温度漂移 | 0.01%FS/℃ (典型) |
| 负载能力 | RL ≤ (U-12)/0.02 (Ω) |
| 隔离强度 | 输入/输出/电源 1500V AC/1min |
| 供电电压 | DC 12~36V (推荐24V) |
| 响应时间 | ≤ 100ms (可定制快速响应) |
| 工作温度 | -40℃ ~ +85℃ |
| 防护等级 | IP65 (配接线盒) / 可定制防爆型 |

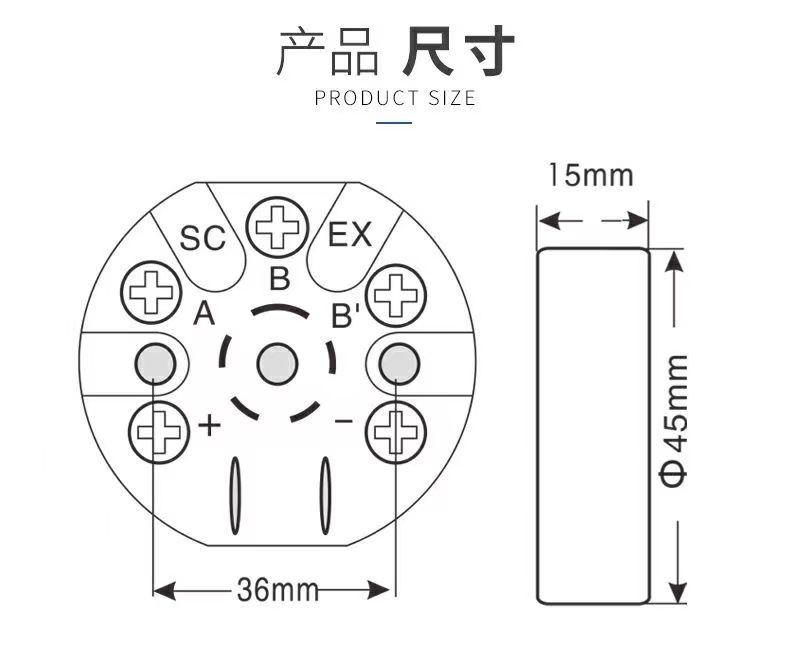

| 安装方式 | 导轨安装 / 传感器头部安装 |
🏭 典型应用场景
电机轴承测温 水泵机组 暖通空调 HVAC 制药反应釜 食品灭菌罐 管道流体温度 实验室恒温槽 柴油发电机缸体
📌 案例 · 化工厂聚合釜温度控制
用户： 山东某高分子材料公司
工况： 10m³聚合釜，要求温度控制在87℃±0.5℃，原使用Pt100直连PLC，受变频器干扰波动达±2℃。
方案： 在每台釜的测温口安装SBW-Pt100隔离型变送器，三线制输入，4-20mA输出进DCS。
效果： 温度波动降低至±0.2℃，产品合格率从92%提升至98.5%，年减少废料约60吨。同时解决了信号干扰问题，DCS显示稳定。
✅ 客户证言：“自从换了SBW-Pt100，再也没出现过温度异常跳变。”

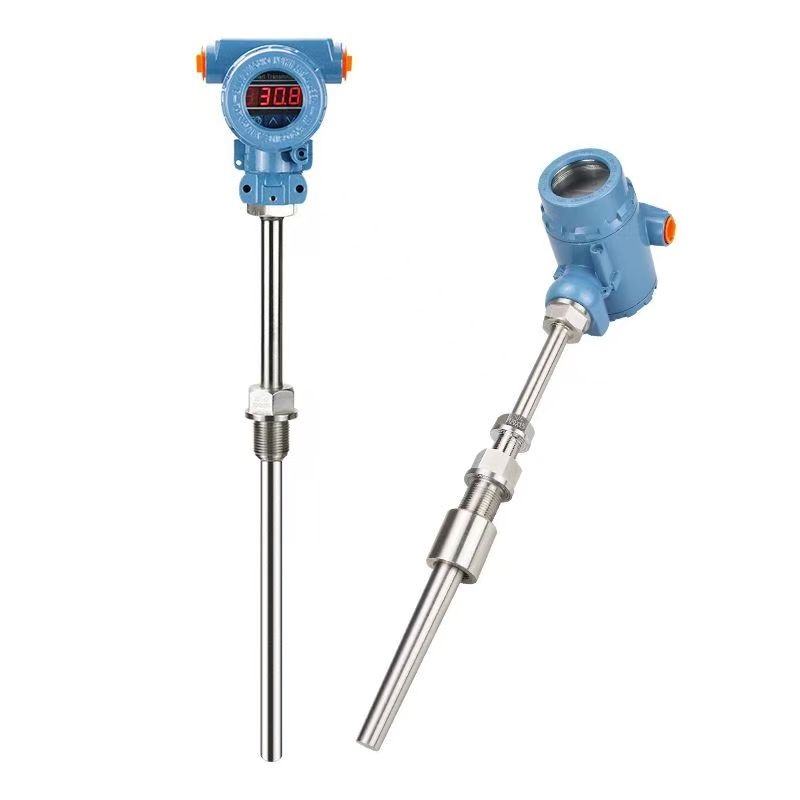

🔧 推荐配套 Pt100 传感器
WZP-230 防爆型铂电阻
WZP-231 螺纹式/耐磨型
WZPK-336 铠装Pt100
📥 技术文档
SBW-Pt100 说明书 · 认证证书 · CAD图
