SBW-K 热电偶温度变送器

K型热电偶专用 · 4-20mA 隔离输出

🔥 0~800℃ 宽范围 · 冷端自动补偿 · 抗强干扰

📌 产品概述

SBW-K 是一款针对K型镍铬-镍硅热电偶匹配的智能温度变送器。它将热电偶的毫伏信号经过冷端补偿、线性校正后，转换为标准的两线制4-20mA模拟信号，可远传至DCS、PLC、数显表等设备。特别适用于工业窑炉、发电厂、化工厂等高温、强电磁干扰环境。

⚙️ 核心特性

🌡️

精准K型匹配

内置K型热电偶非线性校正曲线，全量程0~800℃内精度优于0.2%FS。

K型专用

❄️🔥

冷端补偿

高精度半导体冷端传感器，补偿误差＜±0.5℃，无需外部冰瓶。

⚡

三隔离设计

输入/输出/电源全隔离，隔离电压AC 1500V，有效阻断共模干扰。

📶

4-20mA 输出

两线制回路供电，直接替换模拟仪表，传输距离可达数公里。

🔧

可调量程

通过电位器或HART协议（可选）零点/满度可调，现场灵活适配。

📦

IP65防护

铸铝防水接线盒，适合现场管道、炉壁安装。

❓ 为什么K型热电偶需要专用变送器？

• 非线性校正： K型热电偶输出毫伏信号与温度呈非线性，SBW-K内置多项式拟合，输出与温度线性对应的4-20mA。

• 冷端温度补偿： 热电偶测量的是相对温差，必须实时测量接线盒处温度进行补偿，普通变送器无法做到。

• 信号放大与抗干扰： 毫伏级信号极易受干扰，SBW-K在传感器头部直接放大并转为电流环传输，极大提升信噪比。

📋 技术规格

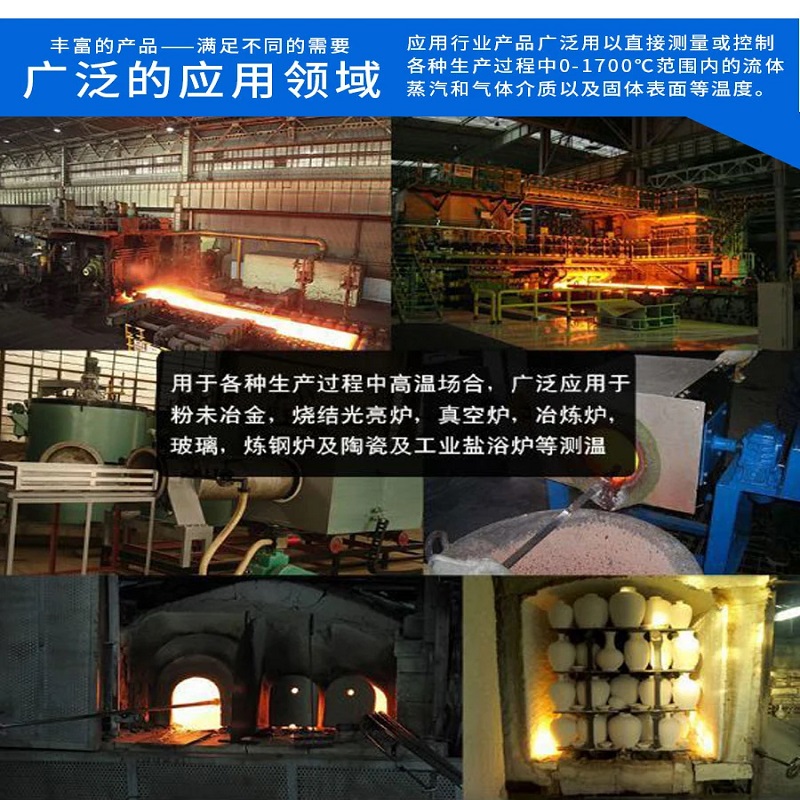

🏭 典型应用场景

发电厂 烟气温度、锅炉管壁            水泥/玻璃窑炉 窑体温度监测        热处理炉 工件加热控制          化工厂 反应釜、裂解炉         冶金 高炉热风温度          环保 焚烧炉烟气测温

📈 应用案例 · 玻璃窑炉温度监测

客户： 某浮法玻璃生产线 (日熔量600吨)

痛点： 窑炉顶部温度高达1200℃，原使用S型热电偶但成本高，改用K型热电偶+普通变送器信号波动大，导致燃烧控制不稳。

方案： 在蓄热室、通道等关键点安装20套SBW-K隔离型温度变送器，采用耐磨型K型热电偶，4-20mA信号进DCS。

效果： 温度波动由±8℃缩小至±1.5℃，天然气消耗降低3.5%，年节约燃料费用约28万元。

🔩 选型指南 & 配套热电偶

SBW-K 常用选型代码： SBW-K-0~800℃-A (0.2%精度) / B (0.5%精度)  -I (隔离型)

👉 推荐配合使用 WRN-130 耐磨型K型热电偶 或 WRN-230 防爆型热电偶，确保整体测温可靠性。
