拿到仪表不会接线?这篇教程从4-20mA到RS485,手把手教你
仪表买回来了,打开接线盒,看到一排端子,不知道该把线往哪接——这是很多现场调试人员的真实写照。
接线接错了,轻则数据不准,重则烧毁仪表。这篇文章把最常见的两种信号方式(4-20mA模拟量、RS485数字通讯)的接线方法和参数设置讲清楚,看完就能上手。
一、先分清你手上是哪一种
超声波液位计的输出方式,最常见的有三种:
二线制4-20mA:供电和信号共用两根线,最省线,最常用。
四线制4-20mA:供电(220V AC或24V DC)和信号(4-20mA)分开,各用两根线。
RS485数字通讯:通过两根数据线(A+、B-)传输数字信号,支持Modbus协议。
打开接线盒盖子,看端子标识就能分辨。标着"24V+"和"24V-"或"L"和"N"的是供电端,标着"4-20mA"或"A+、B-"的是信号端。

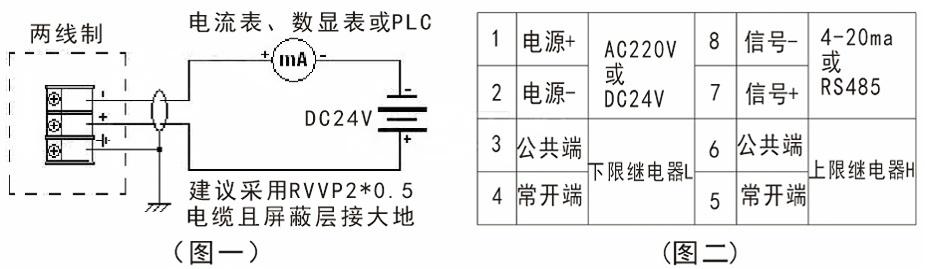

二、二线制4-20mA接法(最常用)
原理:两根线既给仪表供电(24V DC),又把测量结果以4-20mA电流信号传回去。
接线方法:
准备一根两芯屏蔽电缆(建议0.5-1.5mm²)。
仪表端:一根接"24V+"端子,另一根接"4-20mA输出"端子。
控制柜端:24V+接PLC模拟量输入模块的"供电+",4-20mA端接模块的"信号输入+"。
模块的"供电-"和"信号输入-"短接在一起,接到24V电源的负极。
⚠️ 二线制仪表绝对不能直接接220V!必须先确认你的型号是24V DC供电。

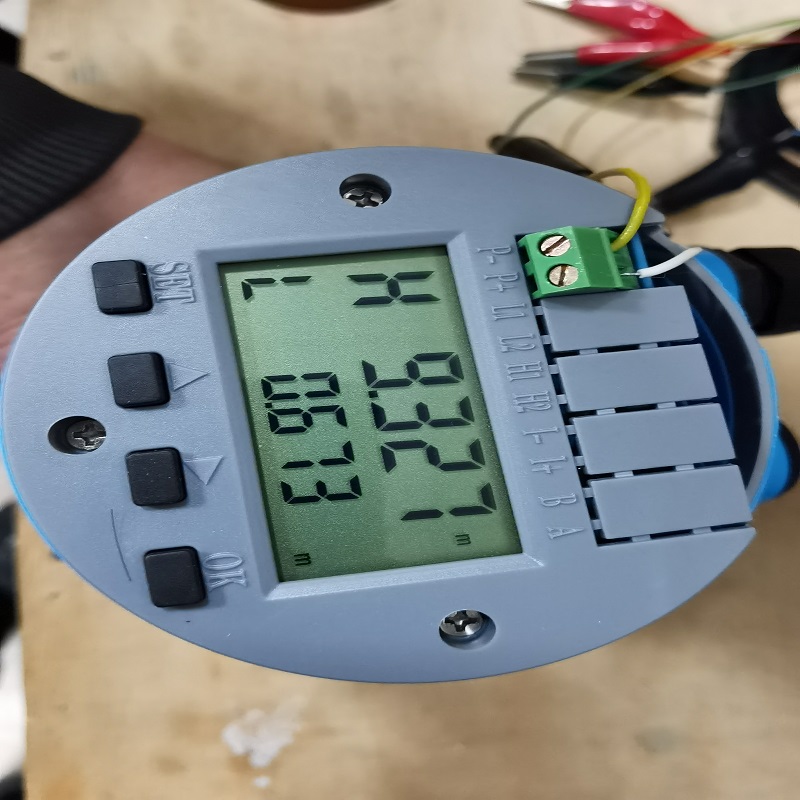

超声波液位计二线制接线产品图
三、四线制4-20mA接法
原理:供电回路和信号回路完全独立。
接线方法:
供电端:L接火线、N接零线(220V AC型),或24V+接正、24V-接负(24V DC型)。
信号端:两根信号线分别接"4-20mA输出+"和"4-20mA输出-",对应接到PLC模块的"信号+"和"信号-"。
⚠️ 信号线和电源线不要走同一根线管,至少保持30厘米以上距离,否则会有电磁干扰。

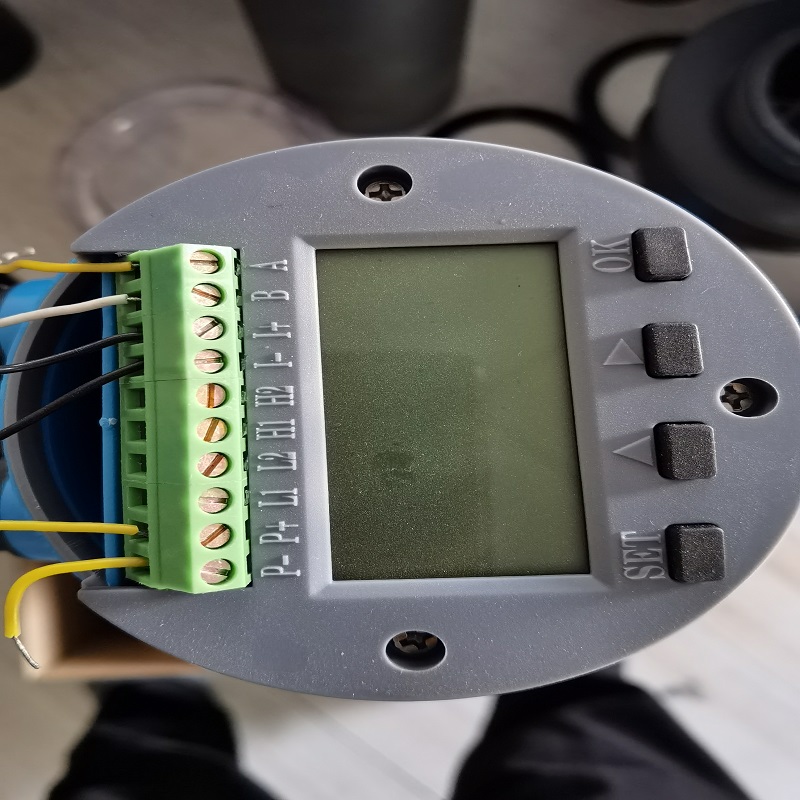

超声波液位计四线制接线产品图
四、RS485通讯与Modbus协议设置
当需要把数据传输到上位机、触摸屏或DCS系统时,RS485是最常用的数字通讯方式。
4.1 硬件接线
仪表端通常有两根通讯线端子,标着"A+"和"B-"。
A+接到上位机的A+(或Data+),B-接到B-(或Data-)。
使用带屏蔽的双绞线(如RVSP 2×0.75mm²),屏蔽层单端接地。
4.2 通讯参数设置
在仪表菜单里找到"通讯设置",确认以下参数和上位机完全一致:
站号(地址):每台仪表一个唯一编号,范围1-247。多台仪表挂同一根总线上时,站号绝不能重复。
波特率:常用9600或19200。传输距离远选低波特率,距离近选高波特率。
数据位/停止位/校验位:常用配置8-N-1(8位数据、无校验、1位停止位)。
4.3 Modbus寄存器地址
Modbus RTU协议下,液位值通常存放在保持寄存器中。常用寄存器地址:
40001或30001:当前液位值(单位:米或毫米,看仪表设置)
40002:当前液位百分比(0-100%)
40003:温度值(如果带温度补偿功能)
具体地址以产品手册为准,不同品牌可能有差异。我们产品的Modbus地址表在说明书第8页,也可以联系售后索要。

五、常见接线错误及后果
| 错误操作 | 后果 | 正确做法 |
|---|---|---|
| 把二线制仪表误接220V | 烧毁电路板,不可逆损坏 | 接线前一定看清楚铭牌上的供电电压 |
| RS485的A+/B-接反 | 通讯失败,收不到任何数据 | A接A、B接B,不确定时对调试一下 |
| 屏蔽层两端接地 | 产生地环流,干扰反而更大 | 屏蔽层只在控制柜端单点接地 |
| 信号线和动力线同管 | 电磁干扰导致数据跳变 | 信号线单独走管,距动力线>30cm |
| 多台仪表站号重复 | 通讯冲突,数据全乱 | 每台仪表设不同站号,逐个通电确认 |
六、调试小技巧
4-20mA调试:用万用表串联在信号回路中,液位最低时电流应为4mA,液位最高时应为20mA。如果一直是4mA不动,说明仪表没收到回波或设置有问题。
RS485调试:用Modbus Poll等免费软件,填入正确的串口号、波特率、站号,点"读取",看是否有数据返回。如果没有,先检查A/B是否接反。
并接终端电阻:RS485总线两端(最远两端)需要各并联一个120Ω电阻。如果通讯时断时续、数据偶尔出错,很可能就是忘了加终端电阻。
