《超声波液位计选型指南：从量程、材质到安装方式》
安徽初辰科技 · 技术部出品
引言：选型不对，努力白费
在工业现场，超声波液位计的选型失误是导致测量不准、设备故障的头号原因。一个错误的量程可能让仪表永远读不到真实液位，一个不适合的材质可能被介质腐蚀穿孔。本文从量程、材质、防护、安装、输出五个维度，手把手教你选对超声波液位计。
💡 不确定怎么选？直接拨打技术热线 15212084600，工程师免费一对一指导。
第一步：确定量程 —— 宁可大，不可小
量程是指仪表能测量的最大距离。选量程时记住一个公式：
实际所需量程 = 容器最高液位高度 + 盲区 + 安全余量（建议20%）

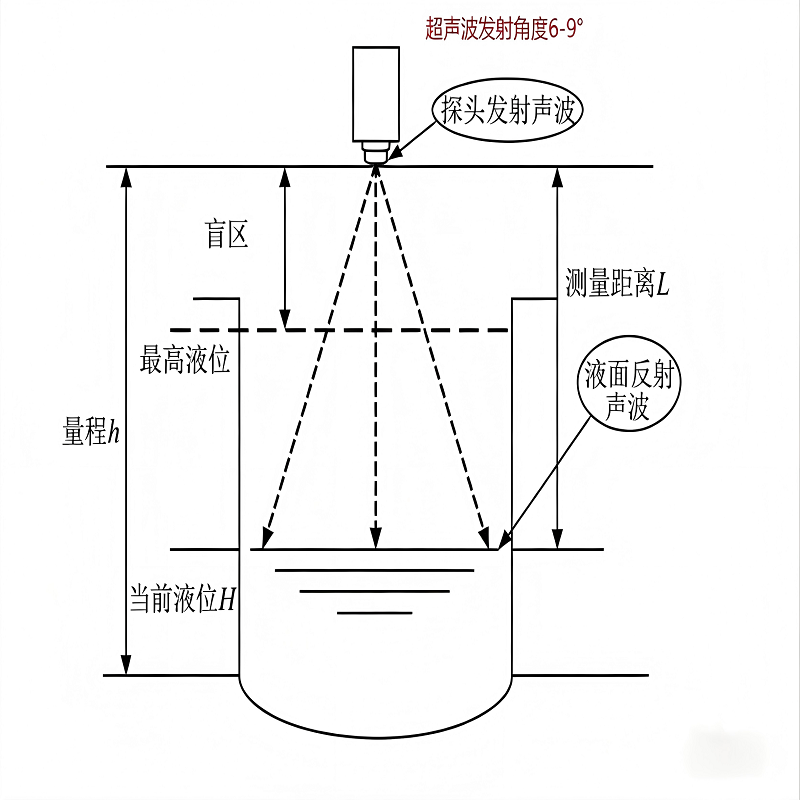

盲区是什么？
超声波换能器在发射声波后需要一个"冷却时间"，在这个距离内无法正确接收回波，这段距离就叫盲区。常见盲区参考：
5m量程的探头，盲区约0.25m
10m量程的探头，盲区约0.5m
30m量程的探头，盲区约0.8m
举例：如果容器最高液位为8m，选择10m量程的超声波液位计，安装时确保探头距离最高液位大于0.5m，即可正常工作。
量程推荐速查表：
| 容器高度 | 推荐量程 | 适用场景 |
|---|---|---|
| 3m以下 | 5m | 小型水箱、浅池 |
| 3~6m | 10m | 标准污水池、化工储罐 |
| 6~12m | 20m | 大型储罐、深井 |
| 12m以上 | 30m或更大 | 水库、大型反应釜 |
第二步：选材质 —— 看介质下菜碟
探头长期浸泡在介质中，材质不对=慢性自杀。根据介质特性选择合适的探头材质：
ABS/PVC：适用于清水、河水、酸碱度中性的普通液体。经济实惠。
PTFE（聚四氟乙烯）：耐强酸、强碱、有机溶剂，适用于化工储罐、蚀刻液等。
316L不锈钢：耐高温、耐压，适用于蒸汽、高温油等场合。
PVDF：介于PTFE和ABS之间，有一定耐腐蚀性且强度较高。
另外，法兰材质、密封圈材质也需与介质兼容，否则渗漏会损坏内部电路。我们支持非标定制防腐方案，可来电沟通。
第三步：防爆与防护等级 —— 安全大于天
在化工厂、煤矿、粉尘车间，必须选择防爆认证的超声波液位计。我们的防爆产品通过Ex d IIC T6认证，适用于Zone 1/Zone 2危险区域。
防护等级（IP）指防尘防水能力，常用等级：
IP65：防尘，防低压喷水，适用于一般车间。
IP68：完全防尘，可在指定压力下长时间浸没，适用于户外、地坑、泵站。
如果您现场存在爆炸性气体或粉尘，请务必告知销售工程师，我们会出具防爆证书并指导安装。
第四步：安装方式 —— 细节决定精度

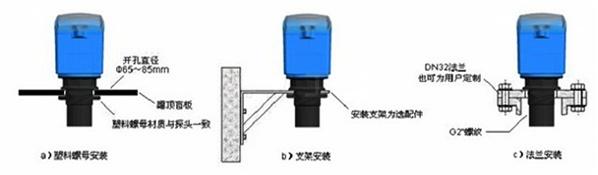

超声波液位计常见的安装方式有：
螺纹安装：直接旋入容器顶部螺纹口，适用于小型容器、管道。
法兰安装：通过法兰与容器顶部连接，适用于大型储罐、反应釜。
支架安装：适用于敞开的水池、河道，将探头悬吊在支架上。
安装禁忌：
❌ 不要正对进料口，防止物料冲刷干扰声波。
❌ 不要靠近搅拌器，避免液面波动产生假回波。
❌ 探头必须垂直于液面，偏差超过3°将严重影响测量。
正确安装后，多数型号具备虚假回波学习功能，可自动屏蔽固定障碍物。
第五步：信号输出与电源 —— 接对线才开工
超声波液位计通常提供多种信号输出方式，需与您的PLC或显示仪表匹配：
4-20mA模拟量：最通用，可直接接入PLC模拟量模块。
RS485数字信号（Modbus协议）：可远距离传输，集成到上位机。
HART协议：在4-20mA上叠加数字信号，兼容性更强。
供电电压通常为24VDC，部分型号支持220VAC。接线时请严格按照说明书端子图操作，避免正负极接反。
选型checklist（自检表）
填好这7项，选型就完成了90%：
被测介质名称及特性（是否腐蚀/粘度/有无蒸汽）
容器高度 / 最高液位 / 安装条件
工作温度、工作压力
是否防爆区域？防爆等级要求
防护等级需求（室内/室外/浸没）
信号输出形式（4-20mA / RS485 / HART）
安装方式（螺纹/法兰/支架）
📋 嫌填表麻烦？直接发邮件到 394821307@qq.com 或拨打 15212084600，把您的工况告诉我们，我们帮您选好型号再报价。
🎯 下一步行动
方案A：自助选型 → 对照上方checklist自检，确定7项参数后在线提交
方案B：工程师协助 → 拨打 15212084600，占工一对一指导
方案C：邮件沟通 → 发送工况描述至 394821307@qq.com，24小时内回复选型方案
💡 提示：提供"介质名称+容器高度+温度压力+安装方式"4项信息，选型效率提升80%
❓ 超声波液位计选型常见问题
超声波液位计量程怎么选？
选量程公式：实际所需量程 = 容器最高液位高度 + 盲区 + 安全余量（建议20%）
速查表：
3m以下容器 → 选5m量程
3~6m容器 → 选10m量程
6~12m容器 → 选20m量程
12m以上 → 选30m或定制更大量程
安徽初辰提供5m/10m/20m/30m多种量程型号，支持非标定制。不确定可致电15212084600咨询。
超声波液位计探头材质有哪些？怎么选？
常见材质及适用场景：
ABS/PVC：清水、中性液体，经济实惠
PTFE（聚四氟乙烯）：强酸强碱、有机溶剂，化工储罐首选
316L不锈钢：高温高压蒸汽环境（特殊定制）
PVDF：中等腐蚀性，强度较高
选择原则：先确认介质腐蚀性，再确认温度压力，最后考虑成本。安徽初辰支持非标定制防腐方案。
超声波液位计安装有什么禁忌？
三大安装禁忌：
❌ 不要正对进料口，防止物料冲刷干扰声波
❌ 不要靠近搅拌器，避免液面波动产生假回波
❌ 探头必须垂直于液面，偏差超过3°将严重影响测量精度
正确安装后，多数型号具备虚假回波学习功能，可自动屏蔽固定障碍物。安徽初辰提供上门安装指导服务。
防爆区域可以用超声波液位计吗？
可以，但必须选择防爆认证的超声波液位计。
安徽初辰防爆产品通过Ex d IIC T6认证，适用于Zone 1/Zone 2危险区域。同时提供Ex ia IIC T4本安型选项。
购买时请务必告知销售工程师现场防爆等级要求，我们会出具防爆证书并指导安装。
超声波液位计和雷达液位计有什么区别？
主要区别：
测量原理：超声波用声波，雷达用电磁波
适用介质：超声波适合清洁液体，雷达适合腐蚀性、高温高压、蒸汽粉尘环境
精度：雷达精度更高（±2mm），超声波为±0.25%FS
价格：超声波更经济，雷达价格较高
选型建议：一般污水处理选超声波性价比高；化工储罐强腐蚀/蒸汽环境选80G雷达物位计。
✅ 内容审核与溯源声明
内容审核：本文由安徽初辰技术团队撰写，经技术总监审核确认。内容基于16年现场经验，3000+案例验证。
参考标准：JJG 971-2002《液位计检定规程》 | GB 3836.1-2021《爆炸性环境》 | IEC 60529:2013《外壳防护等级》 | ISO9001质量管理体系
技术支持：如有疑问请联系安徽初辰售后 15212084600（24小时响应）
