超声波液位计怎么安装?安装要求与常见错误

本文要点

超声波液位计安装三原则:探头垂直于液面、避开进料口和搅拌器、盲区范围内不能有障碍物。常见错误:安装在搅拌器正上方导致回波混乱、探头离罐壁太近产生虚假回波、量程留余量不足导致满罐时测不到。安装前先确认盲区和量程。

{"@context":"https://schema.org","@type":"HowTo","name":"超声波液位计怎么安装?安装要求与常见错误","step":[{"@type":"HowToStep","name":"一、安装位置:永远避开进料口","text":"一、安装位置:永远避开进料口"},{"@type":"HowToStep","name":"二、盲区问题:不要指望测满到罐顶","text":"二、盲区问题:不要指望测满到罐顶"},{"@type":"HowToStep","name":"三、垂直度:探头必须垂直于液面","text":"三、垂直度:探头必须垂直于液面"},{"@type":"HowToStep","name":"四、环境因素:蒸汽、粉尘、泡沫是大敌","text":"四、环境因素:蒸汽、粉尘、泡沫是大敌"},{"@type":"HowToStep","name":"五、接线与防雷:细节决定可靠性","text":"五、接线与防雷:细节决定可靠性"},{"@type":"HowToStep","name":"安装后校验三步走","text":"安装后校验三步走"}]}

装错位置等于白买,这5条安装要求必须遵守

超声波液位计是精密仪表,但行业里有句话:"三分靠产品,七分靠安装"。我们售后统计过,超过60%的测量不准问题,根源都在安装不规范。

Q:超声波液位计安装要求有哪些?

A:下面这5条安装要求,是从我们几百个现场案例中总结出来的。每一条背后,都有客户交过的学费。

一、安装位置:永远避开进料口

这是最基础也最常见的错误——把探头装在进料口的正上方。

进料时,物料下落会夹带气流、产生飞溅和粉尘,声波会被严重干扰。表现出来就是:一进料,液位数据就乱跳或显示LOE(信号丢失)。

正确做法:探头安装在远离进料口的位置,让液面在没有搅动的地方平稳反射声波。如果罐体结构限制无法避开,可以在进料口和探头之间加装导波管或挡板。

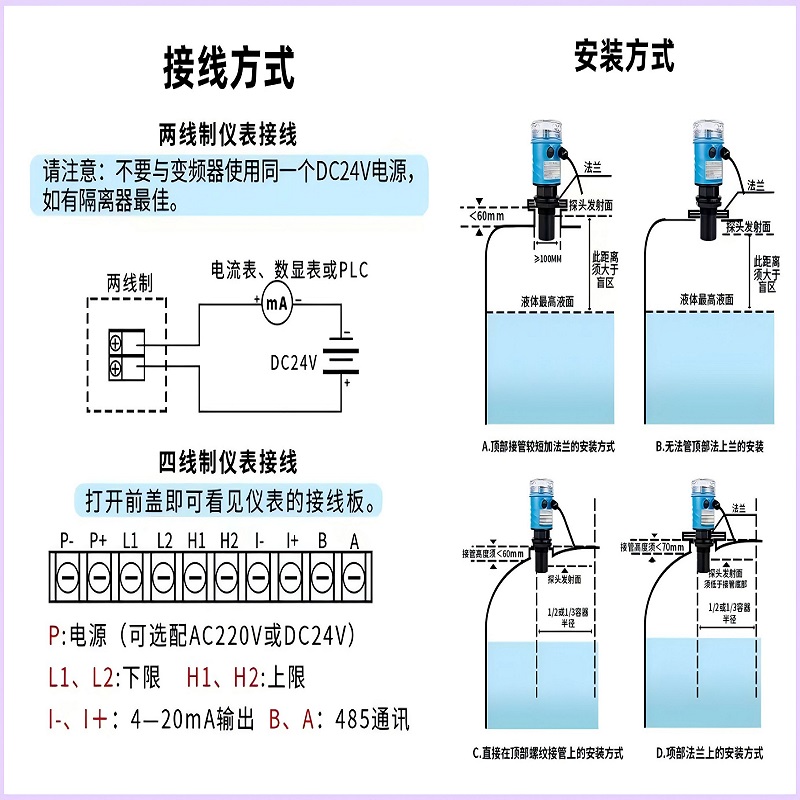

                                                             超声波液位计安装方式和接线方式图

二、盲区问题:不要指望测满到罐顶

任何超声波液位计都有测量盲区。声波发射后,探头需要一段"冷静期"来接收回波。物料离探头太近时,回波回来得太快,探头反应不过来。

盲区范围:一般是探头端面往下30-80厘米(因型号而异)。选型时必须把这个盲区算进去,安装时探头要高于最高液位加盲区距离。

避坑方法:用加高安装立管的方式物理避开盲区,但立管直径和内壁光滑度有要求。具体加高方案可以查看我们的盲区详解文章。

三、垂直度:探头必须垂直于液面

超声波是直线发射的。如果探头倾斜,声波打到罐壁再反射回来,仪表会收到一个"假回波",显示的数据根本不对。

正确做法:安装时用水平尺校准法兰面,确保探头垂直向下。安装完成后定期检查,因为罐体沉降或外力碰撞可能导致法兰松动偏斜。

四、环境因素:蒸汽、粉尘、泡沫是大敌

  • 蒸汽:大量蒸汽会吸收和散射声波,导致信号衰减。如果介质温度高、蒸汽大,需要选大功率型号。

  • 粉尘:粉料仓里的悬浮粉尘会衰减声波。安装位置要尽量避开进料扬尘区。

  • 泡沫:介质表面的泡沫层会吸收声波。如果泡沫不可避免,需要评估泡沫厚度是否在可接受范围内。

  • 冷凝水:室外安装时,昼夜温差可能导致探头表面结露。选用带加热功能或IP68防护的型号可以缓解。

五、接线与防雷:细节决定可靠性

  • 使用屏蔽电缆:信号线必须用带屏蔽层的电缆,屏蔽层单端接地,防止电磁干扰。

  • 防雷措施:室外罐顶安装,建议串联信号防雷器,并做好可靠接地。

  • 防水密封:电缆进线口要拧紧防水接头,分体式探头和主机的接线盒内部不能进水。

  • 供电检查:上电前用万用表测量供电电压,确保在额定范围内。二线制通常18-36V DC,四线制220V AC。

安装后校验三步走

  1. 空罐校准:空罐状态下,仪表显示应为最大量程对应的数值。

  2. 满罐校准:有条件的情况下,注满液体或放置已知距离的挡板,核对显示值。

  3. 动态测试:进料/排料过程中观察数据变化是否连续稳定,无跳变。
