超声波液位计总不准？温度、泡沫、盲区3个坑，装错一个白买
一句话：超声波液位计现场故障大多绕不开三处——温度没补偿（声速偏移约0.17%/℃）、泡沫吸声波（导致丢波跳数）、盲区被侵入（近处测不了）。共同解法：温度补偿确认为标配、泡沫工况加导波管或改用雷达、量程按“最高液位+盲区+0.2m余量”选择。本文由安徽初辰技术团队结合现场案例与GCC-3H智能超声波液位计实测参数整理。
买超声波液位计的时候，销售说“非接触、精度0.25%、量程15米，啥液体都能测”。拉到现场一装，读数跟实际液位差了半米，一会儿跳99%，一会儿掉到0，中控室的人都懵了。
打电话问厂家，第一句话往往是：“你安装位置是不是有问题？”
别急着骂仪表。超声波液位计原理简单——探头发声波，碰到液面反射回来，用时间差算距离——但正因为简单，它对现场工况的敏感度远超想象。温度、泡沫、盲区这三个坑，踩中任何一个，再贵的表也白搭。
本文结合安徽初辰工业自动化仪表手册与现场调试经验，把三个坑逐个拆开，并给出可直接照做的解法与选型清单。
一、温度坑：不是“耐不耐得住”，是“准不准”
很多人选型只看“介质温度-20℃～+60℃”或“高温型+80℃”，现场50℃，觉得妥了。问题不在耐温，在精度。
超声波测距公式是 D = C × Δt / 2，C 是声速。温度每变化1℃，声速约变化0.17%。20℃时声速约343m/s，60℃时约366m/s，相差近7%。仪表标称的“测距精度0.25%～0.5%”是在标准条件下成立的，现场温度偏离标定点，精度先打折扣。
更隐蔽的是蒸汽。污水池、化工反应釜、食品蒸煮罐液面上方常飘蒸汽层，声波被散射和衰减，回波变弱，仪表要么报“回波丢失”，要么输出一个看似正常、实则错误的固定值。
温度坑的3条解法
确认温度补偿是标配：GCC-3H系列标配温度补偿，选型时务必向厂家确认补偿是标配而非选配。
蒸汽环境不硬扛：优先选用80GHz高频雷达物位计；预算受限必须用超声波时，加装导波管约束声波路径。
高温定制提前沟通：常规型+60℃封顶，+80℃需定制，订货前书面确认工况温度上限。
二、泡沫坑：声波的“隐形杀手”
泡沫是超声波液位计的头号天敌。声波打到泡沫层，一部分被吸收，一部分被散射，垂直返回探头的能量大幅衰减。泡沫越厚越蓬松，回波越弱，轻则读数跳动，重则“回波丢失”直接罢工。
曝气池、搅拌釜、发酵罐、黑液池，泡沫是工艺的一部分，不可能要求客户“别产生泡沫”。所以核心思路不是消灭泡沫，而是让声波绕开泡沫层。
泡沫坑的3条解法

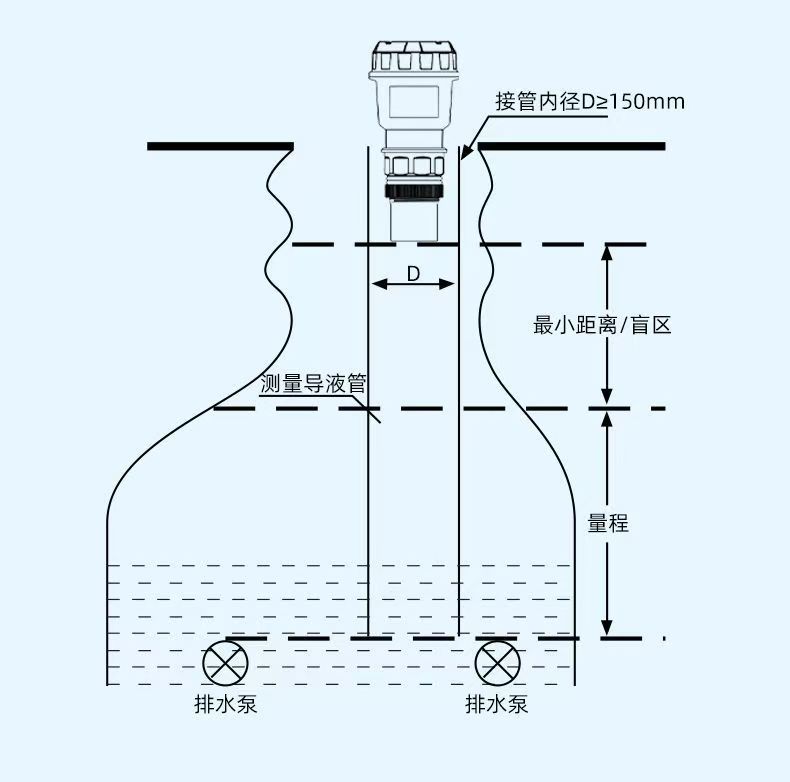

导波管（性价比最高）：探头下方加内壁光滑的导波管，管内径大于探头直径、管口无毛刺、底部浸入最低液位以下、管壁开平衡孔。知识库安装规范明确要求“保护管内径大于探头直径且管口光滑”。
增大滤波系数：GCC-3H调试参数中P05为反应速度设置，FIE滤波系数调大后测量变慢但显示更稳，泡沫工况下以响应速度换稳定性是务实选择。
改用雷达：泡沫对电磁波的影响远小于声波，26GHz起步、厚泡沫选80GHz高频型，长期稳定性优于超声波。

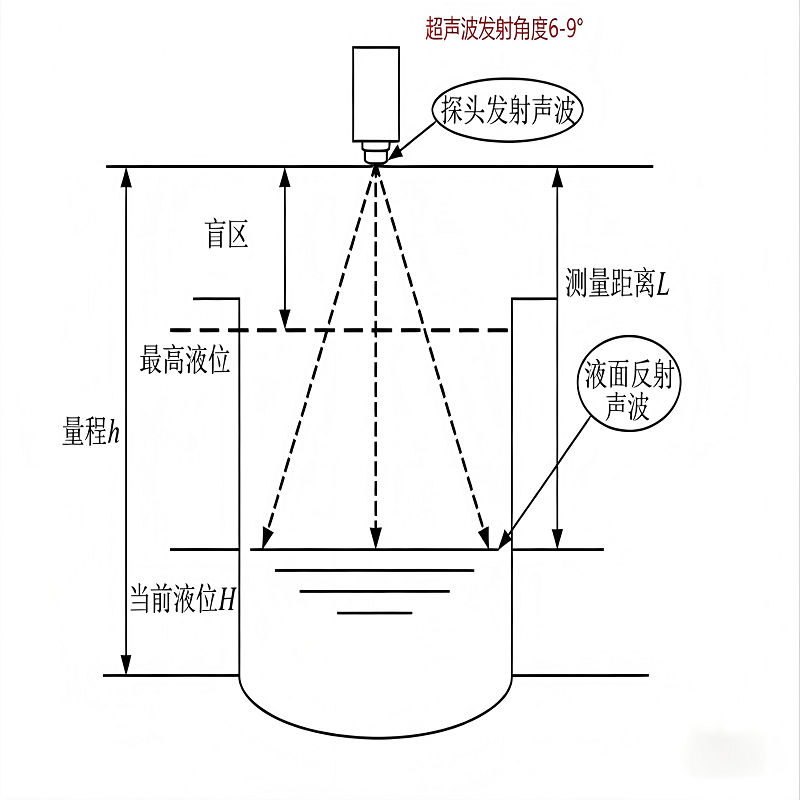

三、盲区坑：不是设置项，是物理墙
盲区是探头正下方一段无法测量的距离，常规0.25m～0.6m，部分型号到0.8m。原因是换能器发射后存在振铃余振，此期间无法接收回波。
最大的误解是盲区可以调小。调小菜单里的盲区值，仪表不会变强，只会把虚假回波当成真实液位。盲区由换能器物理特性决定，出厂标定，用户侧只能让开、不能改小。
盲区的选型公式
量程 ≥ 最高液位 + 盲区 + 0.2m余量
举例：池子最高液位8m、盲区0.5m，量程至少8.7m，建议选10m。为省几百元选8m量程，最高液位一进入盲区，仪表直接失效，返工成本是差价的十倍以上。
四、三个坑速查对照表
| 故障现象 | 根因 | 关键数据 | 解法 |
|---|---|---|---|
| 读数系统性偏大/偏小 | 温度未补偿，声速偏移 | 声速约0.17%/℃ | 确认温度补偿标配；高温工况定制 |
| 读数跳动、回波丢失 | 泡沫吸收与散射声波 | 盲区外仍丢波即疑泡沫 | 导波管；增大滤波；改用雷达 |
| 低液位时无读数或固定值 | 液位进入盲区 | 盲区0.25～0.6m | 量程≥最高液位+盲区+0.2m |
| 读数随搅拌波动 | 安装位置受料流/漩涡干扰 | 波束角7°～12° | 避开进料口、搅拌器正上方 |
| 变频器启动时跳数 | 信号线受电磁干扰 | — | RVVP屏蔽电缆，单端接地，与动力线分开走 |
五、除三个坑外，四条易忽略的安装细节

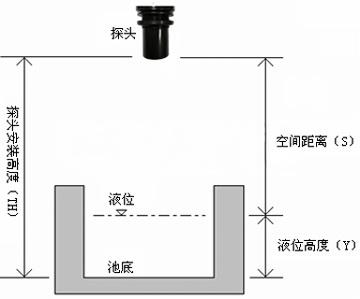

探头垂直度：倾斜角应小于3°，否则声波打罐壁，回波路径变长，读数偏大。
距罐壁距离：光滑壁≥0.3m，粗糙壁≥0.5m，避免壁面虚假回波。
避开干扰源：进料口、搅拌器、真空泵正上方不得安装。
电缆与接地：使用RVVP屏蔽电缆，屏蔽层单端可靠接地，接地电阻建议＜10Ω。
六、超声波液位计选型4问（下单前逐条确认）
介质温度多少，波动大不大？超过+60℃是否已确认定制高温型？
液面上方有没有蒸汽？有蒸汽是否已评估改用雷达或加导波管？
液面有没有泡沫，厚度多少？泡沫工况是否已配置导波管或选择高频雷达？
最高液位到探头还有多少距离？是否满足“量程≥最高液位+盲区+0.2m”？
四问中任何一项无法确认，建议先与技术工程师核对工况再下单。超声波液位计的舒适区是常温、常压、液面相对平静、无厚泡沫与蒸汽，水处理、一般储罐、河道监测性价比突出；超出此范围应评估雷达物位计或磁性液位计方案。
七、常见问题（FAQ）
Q1：超声波液位计的盲区可以调小吗？
不可以。盲区由换能器振铃余振决定，出厂已标定。用户侧只能通过提高安装高度或增大选型量程让开盲区，调小盲区参数会导致虚假回波被误判为液位，读数更不可靠。
Q2：液面有泡沫，超声波液位计还能用吗？
轻度泡沫可通过导波管、增大滤波系数、调整安装位置改善；厚泡沫或持续泡沫层建议改用26GHz或80GHz高频雷达物位计，泡沫对电磁波的衰减远小于对声波的衰减。
Q3：超声波液位计和雷达物位计怎么选？
常温常压、液面平静、无厚泡沫蒸汽的一般液体，超声波性价比更高；高温、高压、蒸汽、粉尘、厚泡沫工况优先雷达。同量程下超声波通常比雷达便宜30%～60%，但工况适应性弱于雷达。
Q4：超声波液位计显示“回波丢失”怎么办？
依次排查：液位是否超出量程或进入盲区、探头是否倾斜超过3°、液面是否有泡沫或蒸汽、探头表面是否结垢、信号线是否受变频器干扰。排除后仍丢失，可增大滤波系数或恢复出厂设置重新标定。
Q5：GCC-3H超声波液位计支持哪些输出和防护等级？
GCC-3H系列测量范围5m/10m/15m/20m/25m可选，盲区0.25～0.8m，测距精度0.25%～0.5%，输出4～20mA、RS485 Modbus、四路继电器，供电DC24V或AC220V，防护等级IP65/IP68，可选本安Exia IIC T6或隔爆Exd IIB T6。具体参数以出厂样本为准。
Q6：两线制和四线制超声波液位计接线有什么区别？
两线制电源与4～20mA信号共用两根线，适合长距离传输，注意不要与变频器共用DC24V电源；四线制电源与信号分开，接线板P-、P+为电源，I-、I+为4～20mA输出，B、A为RS485通讯，L1/L2、H1/H2为下限/上限继电器。
八、结语
超声波液位计的钱，一半花在仪表上，一半花在选型与安装上。温度、泡沫、盲区三个坑避开，那一半钱才算没白花。
