GCC6000X-T分体式明渠流量计：表头探头分离测流_安徽初辰科技有限公司

GCC6000X-T分体式明渠流量计：表头探头分离测流

产品型号：GCC6000X-T
栏目：超声波明渠流量计 | 更新时间：2026-11-02 10:03:34
明渠流量计液位显示正常，环保比对流量却对不上？安徽初辰 GCC6000X-T 分体式超声波明渠流量计，非接触超声波测水位，配合巴歇尔槽/三角堰/矩形堰的水位—流量关系换算瞬时和累积流量，表头与探头分离，探头 IP68，标配 10m 专用电缆，最长可选 100m，输出 4-20mA/RS485，标准堰槽下流量精度约 1%~5%。选型核心：流量精度高度依赖堰槽标准性和观测点位置——巴歇尔槽探头在距喉道 2/3 收缩段处，三角堰/矩形堰在堰板上游 3~4 倍过堰水深处；下游淹没是精度红线，淹没度超过临界值标准公式不成立；分体电缆不拼接、不超长自行延长，接头防水、屏蔽单端接地；户外表头防晒防雨、多雷区加专用防雷器。源头厂家，支持堰槽选型、观测点确认和比对方案核对。致电 15212084600 获取选型方案。
出厂逐台标定 检测报告随货 18 个月质保 支持非标定制
获取选型方案与报价 15212084600 下载说明书

核心结论与选型建议

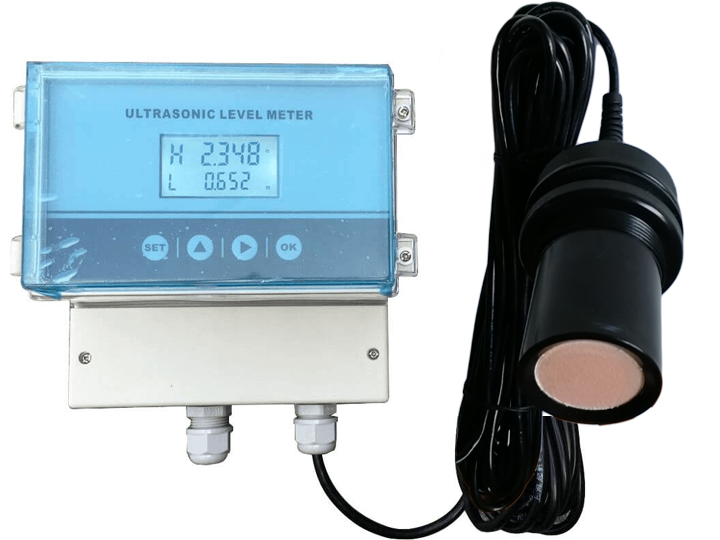

GCC6000X-T 是分体式超声波明渠流量计，由超声波液位探头非接触测量明渠（堰槽）水位，再由流量计算变送器根据所选堰槽类型（巴歇尔槽、三角堰、矩形堰等）的水位—流量关系换算出瞬时流量和累积流量。表头与探头分离，探头防护 IP68，标配 10 m 专用电缆，最长可选 100 m；输出 4-20mA / RS485（Modbus） ，可选继电器报警；液位测量精度约 0.5%，标准堰槽下流量精度约 1%~5%，非标堰槽可能降至 10%~50%。它的核心价值是在污水排放口、灌区渠道、市政排水等场合，用非接触方式避开接触式仪表的挂料、腐蚀和淤积问题，同时把表头引到安全、便于操作的位置。但必须同时锁定四个边界：①流量精度高度依赖堰槽——堰槽是否标准、尺寸是否准确、水位观测点是否在规定位置，直接决定流量读数的可信度，探头液位准只是前提之一；②下游淹没是明渠流量计的“精度杀手”——自由流是水位—流量单值关系成立的条件，淹没度超过临界值后，同一水位对应多组流量，不修正就会系统性偏差；③分体式电缆是新增失效点——标配 10 m、最长 100 m，电缆过长、接头进水和屏蔽不良会直接反映为信号不稳；④户外安装必须做防雷、防晒、防积水，表头进水和雷击是分体式明渠流量计在汛期最常见的非探头故障。

选型要点：

1.先定堰槽类型和尺寸，再谈探头和表头，顺序不能反：明渠流量计的流量公式由堰槽类型和几何尺寸决定，探头只负责提供水位。选型第一步是根据流量范围选择堰槽：流量较小时（如小于 40 L/s）可选用直角三角堰，流量较大时（如工业污水、市政排水）优先选用巴歇尔槽，其标准流量范围可覆盖 0.1×10⁻³ ~ 93 m³/s。堰槽必须是标准尺寸，喉道宽度、收缩段长度、堰口角度等尺寸偏差会直接进入流量系数，非标自制堰槽是“液位准、流量不准”最常见的根源。选型时应向厂家提供渠道尺寸、流量范围、介质类型，由厂家确认堰槽型号和对应的流量计算参数，而不是先把表买回来再在现场“估一个槽”。

2.水位观测点必须按堰槽类型“对点安装”，偏几十厘米就可能引入系统偏差：超声波探头必须安装在水位—流量关系所规定的观测断面上，而不是“随便装在槽上方”。巴歇尔槽的水位观测点在距喉道 2/3 收缩段长位置（即收缩段从喉道往上游数 2/3 处） ；三角堰和矩形堰的观测点在堰板上游 3~4 倍最大过堰水深处。安装时探头发射面应与水面平行，并用水平尺校准；探头到最高水位的距离必须大于盲区（常规 0.3~0.5 m，小盲区型 0.1 m）。“装在槽上方”不等于“装在观测点上” ，观测点偏移是流量系数失配的常见原因，且不会在液位读数上直接暴露。

3.下游淹没是精度红线：自由流下流量—水位单值关系才成立，淹没度超过 0.7 精度明显下降，超过 0.95~0.98 不修正就不可信：明渠流量计的标准流量公式默认自由出流。如果下游水位过高、淹没了堰槽的临界流断面，同一上游水位可能对应不同的实际流量，不修正就会系统性偏差。工程判据是：淹没度（下游水位与上游水位之比）应低于堰槽的临界淹没度，巴歇尔槽自由流通常要求淹没度 < 0.7，0.7~0.95 区间属于淹没流，需要专门的淹没流修正公式，超过 0.95~0.98 则测量不可靠。选型时应确认下游排水是否通畅、是否存在顶托或回水；如果现场无法保证自由流，应评估淹没流修正功能，或先解决下游排水条件，不能默认“表能算”就代表“算得对”。

4.分体式电缆按“标配 10 m、最长 100 m”规划，超过允许长度不要自行延长：GCC6000X-T 的探头与表头之间使用专用电缆，标配 10 m，最长可选 100 m。分体式的价值是把表头移到室内或仪表箱，但电缆是新增的信号通道：电缆过长会引入衰减，接头进水会导致信号异常，屏蔽层接地不当会引入干扰。工程上应做到：使用厂家配套专用电缆，不拼接、不混用；电缆穿管敷设，接头做防水处理，电缆入口朝下并做滴水弯；屏蔽层按厂家要求单端接地，现场端悬空，避免地环路。如果表头安装位置超过 100 m 电缆上限，应重新规划表头位置或改用 RS485 远传方案，不能自行加长普通电缆。

5.户外安装：表头防晒防雨、探头防雷防积水，多雷地区加专用防雷器：分体式明渠流量计的表头虽然可以移到室内，但很多现场仍安装在户外仪表箱或渠道边。应做到：表头加装遮阳棚或保护箱，避免阳光直射导致液晶屏老化；电缆保护管密封防积水；仪表和探头可靠接地；多雷地区在进出线端额外安装专用防雷装置，因为仪表自带的防雷器件不足以应对直击雷和强感应雷。探头侧应避开正下方进水口和液面剧烈波动区，发射面与水面平行，探头到最高水位的距离大于盲区，必要时加装延伸管或防露结构。“分体”把表头保护好了，但探头和电缆仍然在户外，汛期故障往往出在这两处。

基础规格参数

品牌/企业全称安徽初辰科技有限公司
产品型号GCC6000X-T
口径规格—（明渠）
流速范围按堰槽/明渠规格
精度等级±1%FS
输出信号4-20mA / RS485
供电电源DC 24V / AC 220V
公称压力常压
连接方式明渠/堰槽安装
介质温度-20~60℃（介质）
防护等级IP65
防爆等级可选防爆型

以上为常规参数，非标定制可按需调整（口径、衬里、电极、连接方式均可定制）。完整参数以随机说明书为准。

这些工况不推荐用这个型号

① 堰槽非标准、尺寸偏差大，或没有安装标准堰槽：非标堰槽下流量精度可能降至 10%~50%，液位再准也无法得到可信流量。应使用符合标准尺寸的巴歇尔槽、三角堰或矩形堰，或先完善堰槽条件再选表。
② 下游长期淹没、排水不畅，且无法做淹没流修正：自由流是标准流量公式成立的前提，淹没度超过临界值后测量不可靠。应先解决下游排水或评估淹没流修正方案，不能默认“装上就能算”。
③ 渠道含大量漂浮物、泡沫或严重淤积：超声波以空气为介质，厚泡沫、漂浮物和探头表面的水汽/结露会吸收或散射声波，导致失波或虚假水位。虽然非接触测量优于接触式，但极端脏污场合仍需评估雷达方案或加装导流/防露结构。
④ 最高水位会进入探头盲区（0.3~0.5 m，小盲区型 0.1 m） ：盲区内无法可靠测距，高水位时数据会丢失。应抬高探头安装位置或选用小盲区探头，并核算最高水位到探头的距离是否大于盲区。
⑤ 把明渠流量计当作“管道流量计”用于满管/压力管道：明渠流量计适用于自流非满管渠道，依赖堰槽形成的水位—流量关系。压力管道或满管管道应选电磁、涡街或超声波管道流量计，不能用明渠流量计替代。

拿不准流量方案？查看仪表选型指南，或直接把工况告诉我们，工程师帮您匹配。

明渠流量计读数总被环保比对打回？GCC6000X-T分体式超声波明渠流量计，液位准不等于流量准丨堰槽和淹没度才是大头


产品概述

GCC6000X-T 是分体式超声波明渠流量计，由超声波液位探头非接触测量明渠（堰槽）水位，再由流量计算变送器根据所选堰槽类型（巴歇尔槽、三角堰、矩形堰等）的水位—流量关系换算出瞬时流量和累积流量。表头与探头分离，探头防护 IP68，标配 10 m 专用电缆，最长可选 100 m；输出 4-20mA / RS485（Modbus） ，可选继电器报警；液位测量精度约 0.5%，标准堰槽下流量精度约 1%~5%，非标堰槽可能降至 10%~50%。它的核心价值是在污水排放口、灌区渠道、市政排水等场合，用非接触方式避开接触式仪表的挂料、腐蚀和淤积问题，同时把表头引到安全、便于操作的位置。但必须同时锁定四个边界：①流量精度高度依赖堰槽——堰槽是否标准、尺寸是否准确、水位观测点是否在规定位置，直接决定流量读数的可信度，探头液位准只是前提之一；②下游淹没是明渠流量计的“精度杀手”——自由流是水位—流量单值关系成立的条件，淹没度超过临界值后，同一水位对应多组流量，不修正就会系统性偏差；③分体式电缆是新增失效点——标配 10 m、最长 100 m，电缆过长、接头进水和屏蔽不良会直接反映为信号不稳；④户外安装必须做防雷、防晒、防积水，表头进水和雷击是分体式明渠流量计在汛期最常见的非探头故障。

核心技术参数

参数指标备注
产品名称GCC6000X-T 分体式超声波明渠流量计—
测量原理超声波时差法（超声波回声测距）非接触式测量
液位测量精度±0.2% FS标准配置
液位分辨率1mm—
测距精度±0.25% FS ~ ±0.5% FS（标准条件）取决于探头型号
流量精度1% ~ 5%（视堰板类型及安装条件而定）—
探头测距范围2m、5m、8m、10m（标配 2m）可选
探头盲区0.3m ~ 0.5m与量程有关
累计流量范围0 ~ 9999999（满8位清零）流量单位可设定
瞬时流量范围10L/s ~ 10m³/s由配用堰槽种类、规格确定
显示方式中文 LCD 液晶显示显示瞬时流量和累计流量
输出信号4-20mA、RS485（Modbus 协议）、继电器输出可选多路
供电电源DC 24V / AC 220V可选
功耗< 3W—
环境温度-20℃ ~ +60℃—
防护等级IP65（变送器），探头防护等级详询厂家可选 IP68
防爆等级可选 Ex ia(d)iaⅡBT4防爆/耐腐蚀型探头可选
主机材质ABS 工程塑料—
安装方式分体安装探头与主机分开

说明：以上参数为 GCC6000X-T 分体式超声波明渠流量计通用技术规范。具体配置（探头量程、输出方式、防爆等级、堰槽类型等）依据实际工况定制，详询厂家技术支持。

产品优势

  • 非接触式测量，无惧污浊与腐蚀
    采用超声波非接触测量技术，探头不与被测液体直接接触。不受水质、泥沙、悬浮物、腐蚀性介质的影响，特别适用于污水、工业废水、腐蚀性液体等恶劣介质的流量测量。克服了接触式传感器易堵塞、易腐蚀的缺点。

  • 分体式结构，安装灵活
    采用分体式结构设计，探头与变送器主机分开安装。探头可安装于渠道或堰槽上方，主机可安装于控制室或便于操作的位置，适应复杂现场环境，方便日常维护与参数设置。

  • 多堰槽适配，应用范围广
    内置多种不同算法，可与巴歇尔槽、矩形堰、三角堰等各种标准堰槽配套使用。可根据不同现场环境灵活选择合适的堰槽类型，满足各类明渠流量测量场景需求。

  • 智能回波分析，抗干扰能力强
    采用智能软件技术，可进行智能化回波分析，具有动态思维、动态分析的功能。有效克服雾气、波浪、泡沫等现场干扰因素，保证测量稳定可靠。仪表自带LCD显示，可实时查看瞬时流量和累计流量。

  • 多种输出方式，系统兼容性强
    支持一路或两路 4-20mA 模拟量输出、RS485/232 数字输出（支持 Modbus 协议）、多通道继电器输出（触点容量 AC 5A 250V / DC 10A 120V）。可与 PLC、DCS、SCADA 等系统方便对接。

  • 数据掉电保护，安全可靠
    内置 EEPROM 数字存储器，停电后确保数据不丢失。仪表所有输入、输出线均具有防雷、防短路的保护功能。可选配防爆型（Ex ia(d)iaⅡBT4等级）或耐腐蚀型探头。

  • 低维护成本，性价比高
    无可动部件，结构简单，后期维护工作量低。非接触测量方式避免了传感器堵塞和腐蚀问题，大幅降低日常维护频率和更换成本。



应用场景

污水处理与环保监测

适用于污水处理厂进水/出水流量计量、污水排放口流量监测、城市下水道流量测量等场景。产品非接触测量不受水质影响，探头不接触污水，无惧污浊与腐蚀，特别适合恶劣水质环境下的长期稳定运行。

水利工程与水资源管理

用于水库、河流、灌区渠道流量监测，水权交易计量，防汛抗旱水文监测，智慧水利系统建设等。产品可适配巴歇尔槽、矩形堰、三角堰等多种堰槽，适应不同断面形状的明渠流量测量需求。

农业灌溉与农田水利

用于农田灌溉渠道流量计量、农业用水调度管理、灌区信息化建设等场景。产品安装简便，维护量小，可满足农田灌溉领域对流量计量设备耐用性和经济性的要求。

工业与市政给排水

用于火电厂引水和排水渠流量监测、工矿企业废水排放计量、工业循环水系统明渠流量测量等。可选防爆型或耐腐蚀型探头，适应化工、电力等行业特殊环境要求。

选型与订购

选型注意事项

  1. 确定渠道类型与尺寸：明确明渠的断面形状（矩形、梯形、U型等）和尺寸（宽度、深度），这是选择堰槽类型和确定安装方案的基础。

  2. 选择堰槽类型：根据现场条件选择合适的堰槽——巴歇尔槽适用于含悬浮物的污水、矩形堰适用于清水渠道、三角堰适用于小流量测量。建议优先选用与流量计配套的标准化堰槽以保证测量精度。

  3. 确定探头量程与盲区：根据渠道最高水位选择探头量程（2m/5m/8m/10m可选）。确保最高水位低于探头盲区（0.3~0.5m），避免测量失效。

  4. 确认输出信号与通讯方式：根据上位机系统接口要求选择 4-20mA、RS485（Modbus）或继电器输出。如需远程监测，可选用 GPRS 无线模块。

  5. 确认供电方式：现场为 DC 24V 还是 AC 220V 供电，两种供电方式可选。

  6. 确认防护与防爆要求：根据安装环境选择 IP65 或更高防护等级；若应用于化工等防爆区域，需选择防爆型探头（Ex ia(d)iaⅡBT4等级）。

订购方式

如需获取详细技术方案、产品报价或定制化设计服务，请联系安徽初辰科技有限公司：

技术支持热线：15212084600

公司位于安徽省天长市人才科创城，提供免费选型支持，工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。

本文案基于安徽初辰科技有限公司产品信息编写，具体参数以实际配置为准。

1.污水厂/企业污水排放口：巴歇尔槽 + 超声波明渠流量计是污水排放计量的常见配置，非接触测量避开污水腐蚀和挂料，4-20mA/RS485 接入环保监控平台。-1

2.市政排水/雨污管网：渠道水位和流量监测，配合堰槽或标准断面换算，用于排水调度和溢流预警。

3.农田灌溉渠道/灌区计量：支渠、斗渠的流量计量，三角堰或巴歇尔槽适配不同流量范围，分体式表头便于在闸房或仪表箱内读数。

4.工业废水/循环水明渠：含一定悬浮物和腐蚀性的废水渠道，非接触测量减少维护，IP68 探头适应潮湿环境。

5.需要将表头移到安全位置的户外渠道：表头可安装在室内、仪表箱或控制柜，避免日晒雨淋，探头留在渠道上方测量，标配 10 m、最长 100 m 电缆提供布线灵活性。


关于价格

本型号的价格主要受以下因素影响，具体报价需要结合工况确认：

  • 口径规格 —— DN15 到 DN1000，口径越大价格呈指数上升
  • 衬里材质 —— 氯丁橡胶 / 聚氨酯 / PTFE / PFA，耐温耐腐等级越高价格越高
  • 电极材质 —— 316L / 哈氏合金 / 钛 / 钽 / 铂，贵金属电极加价明显
  • 精度等级与供电 —— 0.2 级高精度、电池供电型、双频励磁为选配
  • 结构形式 —— 一体式 / 分体式 / 插入式 / 卫生型卡箍价格差异明显
  • 采购数量 —— 批量采购与 OEM 贴牌可享阶梯价

把口径、介质、流量范围、温度压力、是否防爆告诉我们，工程师出选型方案与报价。

本产品常见问题

Q GCC6000X-T 的液位测量精度是 0.5%，为什么流量精度可能只有 1%~5%，甚至更低？液位准不就够了吗？

A
液位准是流量准的必要条件，但不是充分条件。明渠流量计的流量不是直接测出来的，而是用超声波测到的水位，代入所选堰槽的水位—流量公式计算出来的。液位精度 0.5% 只说明探头测水位的误差控制在这个量级；流量公式本身还依赖堰槽的几何尺寸是否标准、水位观测点是否在规定位置、下游是否处于自由流状态。如果堰槽是非标自制件、观测点装偏了几十厘米、或者下游出现淹没，同一水位对应的实际流量就会偏离公式值，流量误差会远大于液位误差。产品参数也明确：标准堰槽下流量精度约 1%~5%，非标堰槽可能降至 10%~50%。选型时先保证堰槽标准和安装点位正确，再谈探头精度，顺序不能反。

Q 巴歇尔槽和三角堰，探头到底应该装在哪里？装偏了会怎样？

A
探头必须装在堰槽水位—流量关系所规定的观测断面上，而不是“槽上方随便找个位置”。巴歇尔槽的水位观测点在距喉道 2/3 收缩段长位置（从喉道往上游数收缩段的 2/3 处） ；三角堰和矩形堰的观测点在堰板上游 3~4 倍最大过堰水深处。安装时探头发射面与水面平行（用水平尺校准），探头到最高水位的距离必须大于盲区。如果探头偏离观测点，它测到的水位与流量公式所要求的水位不是同一个位置的水位，流量换算会引入系统偏差，而且这种偏差在液位显示上通常看不出来——液位读数本身是“正常”的，但它不是公式需要的那个水位。“装偏了”是明渠流量计流量比对不合格最常见的原因之一，比探头本身不准更隐蔽。

Q 现场下游排水不畅，渠道经常满水，明渠流量计还能准确测流量吗？淹没度是什么意思？

A
下游排水不畅导致的高水位（淹没流）是明渠流量计的主要精度风险之一，需要先判断淹没度是否在允许范围内。淹没度是下游水位与上游水位之比。明渠流量计的标准流量公式默认自由出流，即水流经过堰槽时形成临界流，上游水位与流量是单值对应关系。一旦下游水位升高淹没了临界流断面，同一上游水位可能对应多组实际流量，标准公式不再成立。巴歇尔槽自由流通常要求淹没度 < 0.7，0.7~0.95 属于淹没流，需要专门的修正公式，超过 0.95~0.98 则测量不可靠。如果现场无法保证自由流，应先解决下游排水（清理、加大坡度或扩大下游断面），或确认仪表是否支持淹没流修正并正确设置。“液位能读到”不等于“流量算得对”，淹没流是原理层面的限制，不是调参数能绕过的。

Q GCC6000X-T 是分体式，表头和探头之间的电缆最长能拉多少米？电缆长了信号会不会变差？

A
标配电缆 10 m，最长可选 100 m；超过允许长度不要自行加长普通电缆。分体式的表头与探头之间传输的是超声波激励和回波信号，对电缆的阻抗、屏蔽和长度比普通 4-20mA 电缆更敏感。工程上应做到：使用厂家配套专用电缆，不拼接、不混用；电缆穿管敷设，接头做防水处理，电缆入口朝下并做滴水弯；屏蔽层按厂家要求单端接地（通常控制柜侧接地，现场端悬空），避免地环路引入干扰。如果表头安装位置确实超过 100 m，应改用 RS485 远传方案或重新规划表头位置，而不是自己找一根“看起来差不多”的电缆接上去。分体式电缆是新增的失效通道，接头进水和超长衰减是现场信号不稳的常见原因。

Q 明渠流量计用于污水排放口，液位显示正常但环保比对流量对不上，应该按什么顺序排查？

A
先查堰槽和安装，再查淹没流，最后才怀疑探头和表头，不要一上来就调仪表参数。按以下顺序排查：

第 1 步：核对堰槽类型和实际尺寸。确认现场安装的是标准巴歇尔槽、三角堰还是矩形堰，喉道宽度、收缩段长度、堰口角度等关键尺寸是否与仪表内设置的参数一致。非标堰槽或参数填错，是流量比对不合格的首要原因。

第 2 步：核对探头安装位置。巴歇尔槽探头是否在距喉道 2/3 收缩段长位置，三角堰/矩形堰是否在堰板上游 3~4 倍最大过堰水深处。位置偏了，测到的不是公式要求的水位。

第 3 步：判断是否处于自由流。测量或估算下游水位与上游水位之比（淹没度） ，确认是否低于该堰槽的临界淹没度（巴歇尔槽通常 <0.7 为自由流）。如果现场经常满水或顶托，标准公式不适用，应先解决排水或确认淹没流修正。

第 4 步：用便携式比对装置做液位比对。依据 JJG 711-1990《明渠堰槽流量计试行检定规程》 或 HJ 353/354/355 的比对方法，用便携式明渠流量计比对装置（液位测量精度通常 ≤0.5 mm）与在线仪表的液位值进行比对，判断偏差是出在液位测量环节还是流量换算环节。

第 5 步：检查探头表面和信号状态。如果液位比对本身偏差大，检查探头发射面是否有水汽、结露或污物，最高水位是否进入盲区，电缆接头是否进水。液位比对通过但流量比对不通过，问题几乎一定在堰槽、观测点或淹没流条件，而不是探头本身。
