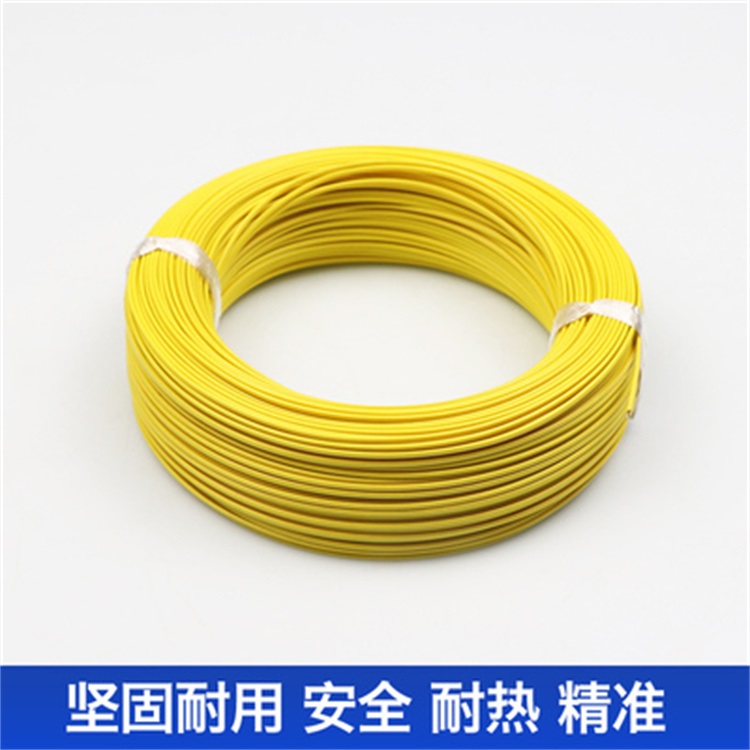

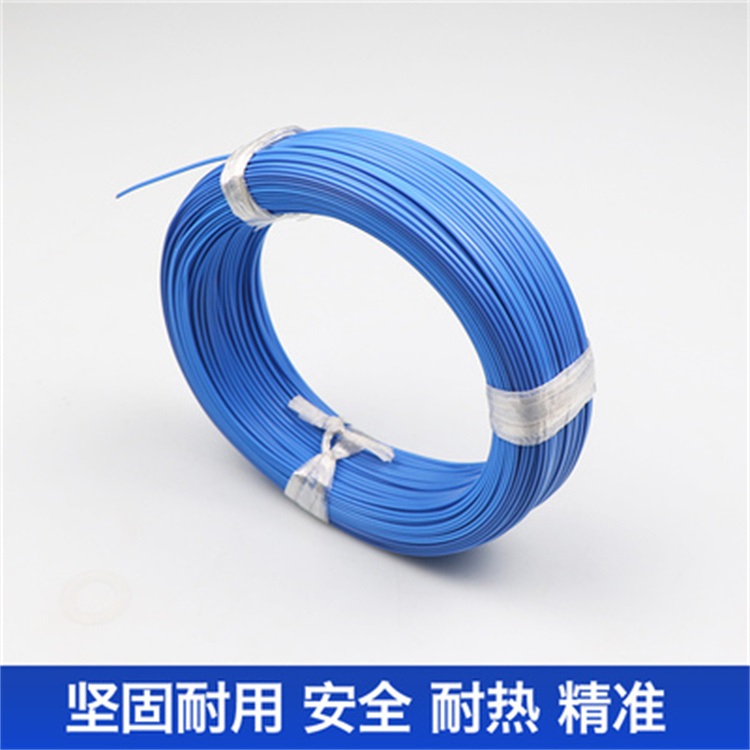

EX-H-F46RE 补偿导线
采用与 E 型热电偶相匹配的镍铬-康铜热电特性合金丝，用于将 E 型热电偶的参比端从测温现场延伸到远离热源或环境温度较恒定的地方，消除冷端温度变化引起的测量误差，保证温度测量的精度与可靠性。

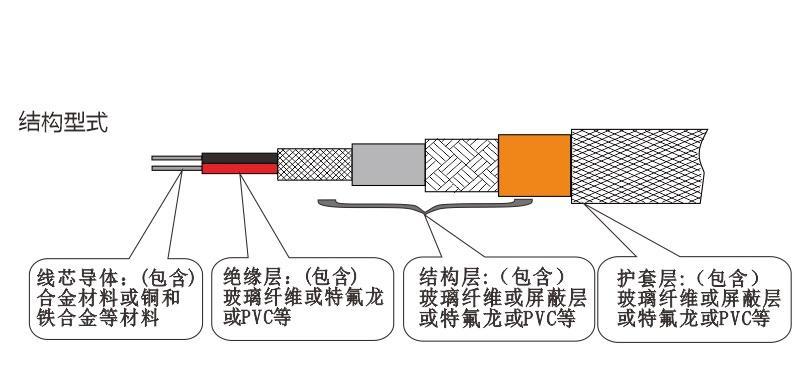

EX-H-F46RE 补偿导线 结构示意图
产品概述
EX-H-F46RE 补偿导线是安徽初辰科技有限公司基于 GB/T4989-94（等效采用 IEC584-3 标准）研发生产的耐热用热电偶补偿导线。产品专门配接 E 分度号（镍铬-康铜）热电偶，在一定温度范围内具有与所匹配热电偶热电动势相同的标称值。
产品采用氟塑料绝缘和护套，整体连续挤出工艺制造，具有优良的耐高低温、耐酸碱、耐油水、不延燃、抗老化等特性。导体正极为镍铬10（EPX），负极为铜镍45（ENX），绝缘着色分别为红色和棕色。
产品广泛应用于电力、冶金、石油、化工、发电、国防科研等部门自动化测温仪表的单点或多点连接。安徽初辰科技有限公司位于安徽省天长市，核心团队专注工业测量领域，是国家高新技术企业，已通过ISO9001质量管理体系认证、CE认证、RoHS认证及防爆认证。
核心技术参数
| 参数 | 指标 | 备注 |
| 产品名称 | EX-H-F46RE 补偿导线 | — |
| 配用热电偶 | E 分度号（镍铬-康铜） | |
| 导体材质 | 正极：镍铬10（EPX）；负极：铜镍45（ENX） | |
| 导体类型 | 实芯或绞合合金丝 | — |
| 绝缘材料 | 氟塑料（F46/聚四氟乙烯等） | |
| 护套材料 | 氟塑料 | |
| 绝缘着色 | 正极：红色；负极：棕色 | |
| 工作温度 | -40℃ ~ +200℃（长期） | |
| 导体最高工作温度 | 聚全氟乙丙烯（F46）：200℃；可溶性聚四氟乙烯：260℃ | |
| 绝缘电阻 | 每10米 ≥5MΩ（15～35℃，≤80%RH） | |
| 执行标准 | GB/T4989-94（等效 IEC584-3） | |
| 防护等级 | 详询厂家 | — |
| 防爆等级 | 详询厂家 | 可选 |
说明：以上参数为 EX-H-F46RE 补偿导线通用技术规范。具体配置（线芯截面、芯数、屏蔽材质、外径等）依据实际需求定制，详询厂家技术支持。
产品优势
热电特性匹配，测量精度高
导体采用镍铬10-铜镍45合金丝，与 E 型热电偶的热电动势标称值一致。有效补偿冷端温度变化引入的误差，保证测温系统准确性。氟塑料绝缘护套，耐温耐腐蚀
绝缘层和护套选用优质氟塑料（F46/聚四氟乙烯），采用整体连续挤出新工艺。具有优良的耐酸碱、耐油水和阻燃性能。长期工作温度可达 200℃，短时使用温度范围覆盖 -60～+260℃。本质安全防爆，适用于危险环境
产品采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷端与防爆测温仪表的连接，形成本安热电偶测温系统。执行国际标准，品质可靠
产品执行 GB/T4989-94 国家标准，等效采用 IEC584-3 国际标准。从导体材质、绝缘性能到热电特性均经过严格检测，质量稳定可靠。应用广泛，安装便捷
适用于电力、冶金、石油、化工等测温领域。产品具有优良的防潮、防燃性能，可渗入油水中长期使用。交货长度灵活，可按需定制。
应用场景
热电偶测温系统
适用于 E 型热电偶与二次仪表、显示仪表、记录仪、调节器或 DCS/PLC 系统之间的信号传输。将热电偶的参比端延伸到远离热源或环境温度较恒定的地方，消除冷端温度变化引起的测量误差。
石油与化工行业
用于炼油装置、化工反应器等高温设备的 E 型热电偶信号传输。氟塑料护套耐酸碱、耐油水。可选本质安全防爆结构，满足化工现场防爆安全要求。
电力与能源行业
用于锅炉、汽轮机、热力管道等高温设备的 E 型热电偶信号传输。产品耐高温性能优良（-40～+200℃），确保信号传输稳定。
冶金与建材行业
用于高炉热风炉、加热炉、窑炉等高温设备的 E 型热电偶信号传输。产品可在高温、粉尘、振动等恶劣环境下长期稳定运行。
选型与订购
型号含义
EX-H-F46RE 型号各组成部分含义：
| 代号 | 含义 |
| EX | 配用 E 分度号热电偶的补偿型补偿导线 |
| H | 耐热用（耐热型） |
| F46 | 聚全氟乙丙烯（氟塑料）绝缘及护套材料 |
| R | 多股绞合导体（软线） |
| E | 设计序号 / 规格代号 |
EX-H-F46RE 表示：配用 E 型热电偶的耐热用氟塑料绝缘多股绞合导体补偿导线。
选型注意事项
确认配用热电偶分度号：EX 系列补偿导线专门配接 E 分度号（镍铬-康铜）热电偶。不可与其他分度号混用，否则将引入额外测量误差。
选择精度等级：普通级和精密级可选。贸易结算或精密测温场合建议选用精密级。
确定使用温度：根据现场环境温度选择合适耐温等级。常规工作温度 -40～+200℃。氟塑料（F46）长期工作温度 200℃。
选择导体截面与芯数：常见截面 0.5mm²、1.0mm²、1.5mm²、2.5mm² 等。单股或多股绞合可选。芯数根据测温点数确定。
确认屏蔽要求：如需抗电磁干扰，可选屏蔽型（如 EX-HFFP）。
确认防爆要求：若应用于爆炸性危险区域，需选用本质安全防爆型。
订购方式
如需获取详细技术方案、产品报价或定制化设计服务，请联系安徽初辰科技有限公司：
技术支持热线：15212084600
公司位于安徽省天长市人才科创城，提供免费选型支持，工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。
