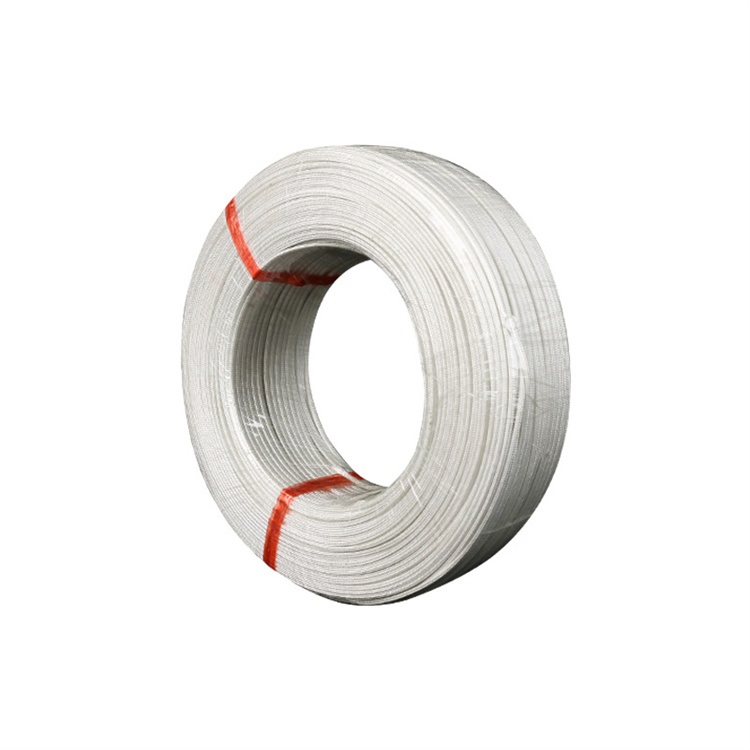

JX-H-FBPJ 补偿导线 | J型热电偶专用 玻璃纤维绝缘 铜丝编织屏蔽 耐高温500℃

产品介绍

产品概述

JX-H-FBPJ 补偿导线 是 J 型热电偶（铁-康铜）专用补偿导线，采用玻璃纤维编织绝缘和护套，具有优异的耐高温性能。导体采用与 J 型热电偶热电特性相匹配的合金丝，确保信号传输的准确性。该型号采用铜丝编织屏蔽结构，有效抑制电磁干扰，适用于超高温、无腐蚀性环境下的热电偶信号远距离传输。广泛应用于冶金、玻璃、陶瓷、热处理、航空等行业的温度测量系统。

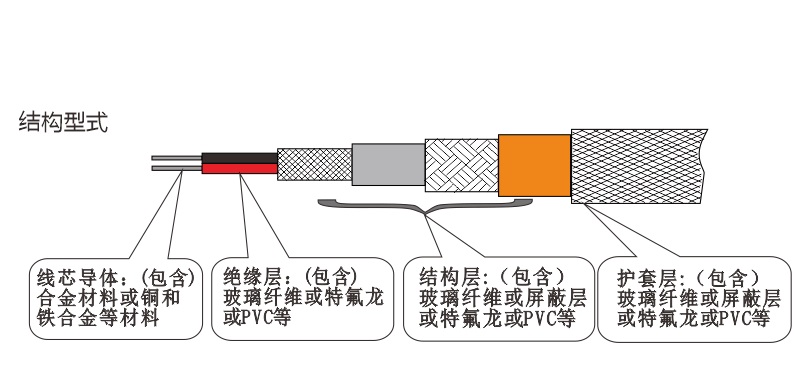

型号说明

核心技术参数

产品核心优势

• 🔥 超高温性能优异：玻璃纤维编织绝缘和护套，连续工作温度 -60℃ ~ 500℃，短期可达 550℃，适用于超高温环境。

• 🧪 耐老化寿命长：玻璃纤维具有优异的热稳定性，抗老化性能极佳，使用寿命长，适用于长期高温工况。

• 🛡️ 铜丝编织屏蔽：高密度铜丝编织屏蔽，覆盖率 ≥80%，有效抑制电磁干扰和静电干扰，确保信号传输稳定。

• 📊 热电特性匹配：导体合金丝与 J 型热电偶热电特性完全匹配，传输精度高，误差小。

• 🔌 结构稳定：玻璃纤维编织结构，不熔化、不收缩，在高温下保持电气性能稳定。

• 🌡️ 适用于无腐蚀环境：玻璃纤维不适用于强酸强碱腐蚀性环境，但耐高温性能卓越，适用于冶金、玻璃、陶瓷等行业。

• 🎨 标准颜色标识：正极红色、负极蓝色，符合国际标准，便于现场接线识别，防止极性接反。

安装敷设指南

敷设前准备： 确认电缆规格、长度、对数符合设计要求；检查电缆外观无破损；准备合适的接线端子及工具。

敷设注意事项：

1. 远离干扰源：补偿导线应远离动力电缆、变频器、电机等强电磁干扰源，保持至少 300mm 间距，若无法避免应穿金属管敷设。

2. 屏蔽接地：铜丝编织屏蔽层应在控制室一侧单端接地，避免两端接地形成地环路干扰。

3. 避免潮湿环境：玻璃纤维材料不防水，长期潮湿环境会降低绝缘性能，应在干燥环境中使用或加装防水护套。

4. 极性正确：接线时务必确认正负极，正极（红色）接热电偶正极，负极（蓝色）接热电偶负极，极性接反会产生较大误差。

5. 接头处理：中间不应有接头，如需延长必须使用专用接线盒或补偿端子，确保接触良好。

6. 防磨损：玻璃纤维编织层易磨损，敷设时应避免与尖锐物体摩擦，必要时加装保护套管。

行业应用场景

• 冶金行业：加热炉、热处理炉、烧结机、退火炉温度监测。

• 玻璃陶瓷：玻璃熔窑、陶瓷窑炉、隧道窑温度测量系统。

• 热处理行业：渗碳炉、氮化炉、真空炉温度信号传输。

• 航空航天：发动机测试、高温试验台温度信号传输。

• 电力行业：锅炉烟气温度、汽轮机温度监测。

• 科研实验：高温材料测试、热分析仪温度信号传输。

选型指南

1. 确认热电偶分度号：本型号为 J 型专用，其他分度号需选用对应型号（如 KX、SC、EX、TX 等）。

2. 选择导体截面：传输距离 < 100m 可选 0.5mm²；100~300m 可选 1.0mm²；300~500m 可选 1.5mm²；>500m 建议 2.5mm² 或采用温度变送器。

3. 选择对数：单支热电偶选 1 对；多支热电偶集中敷设可选多对电缆，节省空间。

4. 确认工作温度：环境温度 200~500℃ 选玻璃纤维绝缘；低于 200℃ 可选用氟塑料绝缘（更柔软）。

5. 确认环境条件：有腐蚀性介质时不宜选用玻璃纤维，应选氟塑料绝缘（如 F46 或 FEP）。

6. 确认屏蔽要求：强干扰环境必须选用屏蔽型（P 表示铜丝编织屏蔽）。

⚠️ 注意事项： 补偿导线不能代替热电偶丝用于高温区；屏蔽层必须正确接地；接线时极性绝对不能接反；避免与动力电缆同管敷设；玻璃纤维绝缘不防水，潮湿环境需加保护套管。
