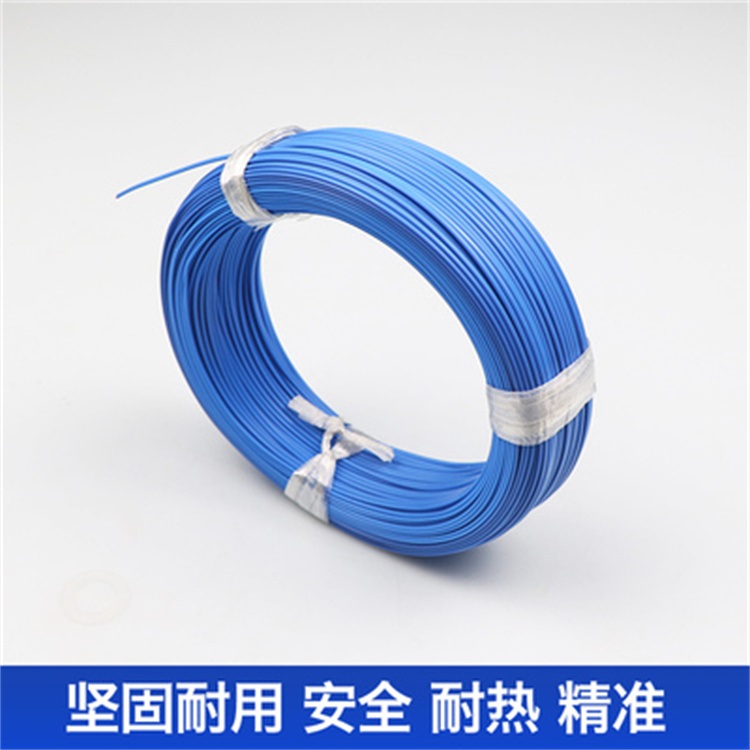

NX-H-FPN 补偿导线 | N型热电偶专用 氟塑料绝缘 铜丝编织屏蔽 耐高温200℃

产品介绍

产品概述

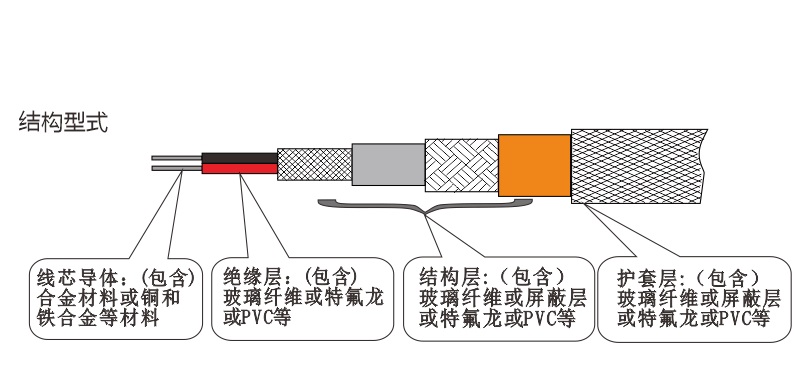

NX-H-FPN 补偿导线 是 N 型热电偶（镍铬硅-镍硅镁）专用补偿导线，采用氟塑料（F46/FEP）绝缘和护套，具有优异的耐高温、耐腐蚀、耐老化性能。导体采用与 N 型热电偶热电特性相匹配的合金丝，确保信号传输的准确性。该型号采用铜丝编织屏蔽结构，有效抑制电磁干扰，适用于高温、腐蚀性环境下的热电偶信号远距离传输。广泛应用于石油、化工、冶金、电力、玻璃、陶瓷等行业的温度测量系统。

型号说明

核心技术参数

产品核心优势

• 🔥 耐高温性能优异：氟塑料绝缘和护套，连续工作温度 -60℃ ~ 200℃，短期可达 250℃，适用于高温环境。

• 🧪 耐腐蚀性强：氟塑料具有优异的耐酸、耐碱、耐油、耐溶剂性能，适用于化工、制药等腐蚀性环境。

• 🛡️ 铜丝编织屏蔽：高密度铜丝编织屏蔽，覆盖率 ≥80%，有效抑制电磁干扰和静电干扰，确保信号传输稳定。

• 📊 热电特性匹配：导体合金丝与 N 型热电偶热电特性完全匹配，传输精度高，误差小。

• 🔌 柔软性好：氟塑料材料柔软，便于敷设安装，适应复杂布线路径。

• 🌡️ 耐老化寿命长：氟塑料抗老化性能优异，使用寿命长，减少更换频次。

• 🎨 标准颜色标识：正极红色、负极蓝色，符合国际标准，便于现场接线识别，防止极性接反。

安装敷设指南

敷设前准备： 确认电缆规格、长度、对数符合设计要求；检查电缆外观无破损；准备合适的接线端子及工具。

敷设注意事项：

1. 远离干扰源：补偿导线应远离动力电缆、变频器、电机等强电磁干扰源，保持至少 300mm 间距，若无法避免应穿金属管敷设。

2. 屏蔽接地：铜丝编织屏蔽层应在控制室一侧单端接地，避免两端接地形成地环路干扰。

3. 避免高温区域：虽然耐温 200℃，但仍应避免直接接触高温管道或加热设备，必要时加装隔热层。

4. 极性正确：接线时务必确认正负极，正极（红色）接热电偶正极，负极（蓝色）接热电偶负极，极性接反会产生较大误差。

5. 接头处理：中间不应有接头，如需延长必须使用专用接线盒或补偿端子，确保接触良好。

行业应用场景

• 石油化工：裂解炉、转化炉、反应器温度测量系统信号传输。

• 冶金行业：加热炉、热处理炉、烧结机温度监测。

• 电力行业：锅炉烟气温度、汽轮机温度监测。

• 玻璃陶瓷：窑炉温度测量系统。

• 制药行业：灭菌柜、反应罐温度监测（洁净环境）。

• 航空航天：发动机测试、高温试验台温度信号传输。

选型指南

1. 确认热电偶分度号：本型号为 N 型专用，其他分度号需选用对应型号（如 KX、SC、EX、JX、TX 等）。

2. 选择导体截面：传输距离 < 100m 可选 0.5mm²；100~300m 可选 1.0mm²；300~500m 可选 1.5mm²；>500m 建议 2.5mm² 或采用温度变送器。

3. 选择对数：单支热电偶选 1 对；多支热电偶集中敷设可选多对电缆，节省空间。

4. 确认工作温度：环境温度 < 200℃ 选氟塑料绝缘；更高温度需选玻璃纤维绝缘。

5. 确认屏蔽要求：强干扰环境必须选用屏蔽型（P 表示铜丝编织屏蔽）。

⚠️ 注意事项： 补偿导线不能代替热电偶丝用于高温区；屏蔽层必须正确接地；接线时极性绝对不能接反；避免与动力电缆同管敷设。
