NTU2100在线浊度仪：气泡干扰先消泡再测

核心结论与选型建议

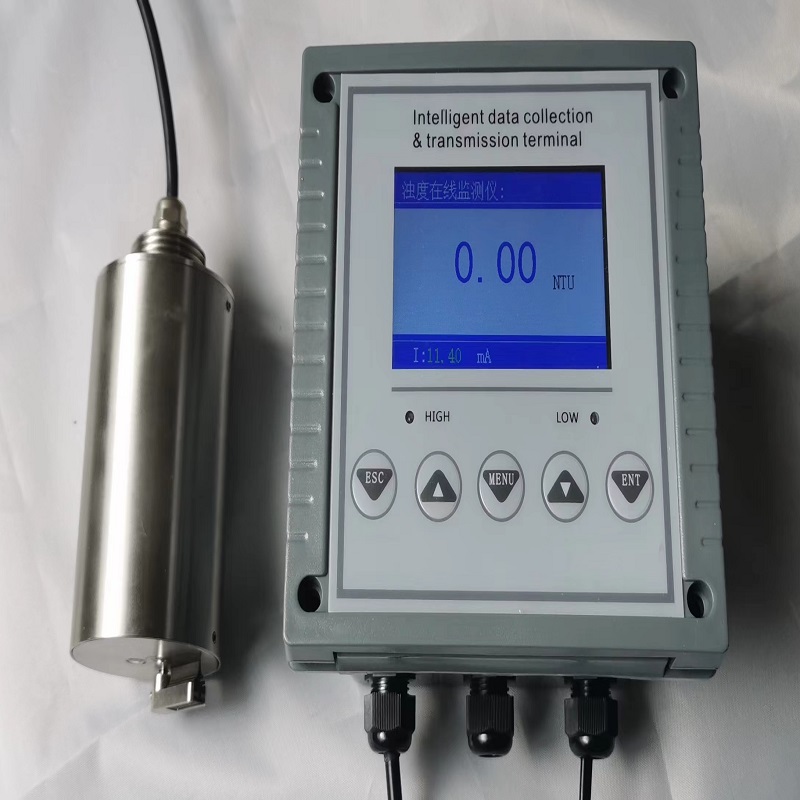

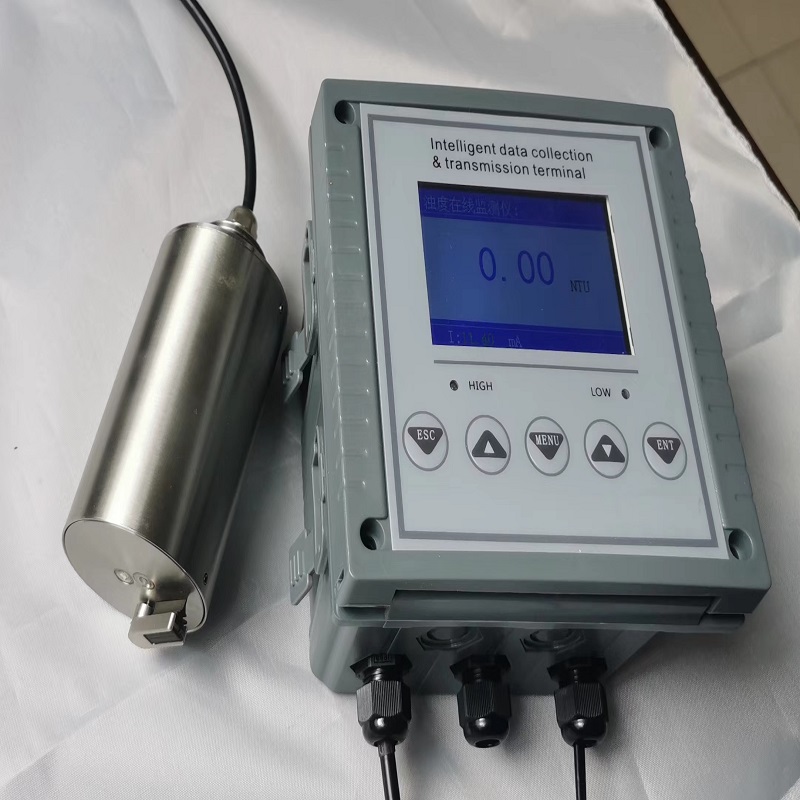

NTU2100 是基于 90° 红外散射光原理的在线浊度分析仪，符合 ISO 7027 标准，采用 860 nm 近红外光源以降低色度干扰，量程覆盖 0~4000 NTU（常见分档：0~20、0~100、0~400、0~4000 NTU，或按需扩展），精度 ±5%F.S.，分辨率 0.1 NTU（低量程档可更高），重复性 ±1.0%，输出 4-20mA（负载 750Ω），可选 RS485（Modbus） 和 两组继电器触点（3A 240VAC），供电常见 85~260VAC 或 12~24VDC，防护型外壳可选。它的核心价值是用光学散射法连续监测水中悬浮颗粒浓度，替代人工取样和实验室比色，适用于自来水厂、污水处理、工业过程水和地表水监测。但必须同时锁定四个边界：①精度 %F.S. 是满量程百分比，宽量程档位的绝对误差在低浊度端不可接受，低浊度测量必须选匹配的窄量程档，不能用 0~4000 NTU 一档“通吃”；②气泡是 90° 散射法最大的干扰源，必须通过消泡流通槽、稳流和进水流量控制（0.2~0.8 L/min）来抑制，不能靠电气滤波“压掉”；③光学窗口污染和光源老化会造成缓慢的系统性漂移，校准和清洗是维持精度的必要动作，不是“可选维护”；④色度补偿、温度补偿和标液匹配是低浊度准确测量的前提条件，不匹配的标准液或不开启色度补偿，低浊度读数没有可比性。

选型要点：

1.先按“实际关心的浊度区间”选量程档，不要用 0~4000 NTU 一档覆盖一切：浊度仪的精度如果以 %F.S.（满量程百分比） 表述，绝对误差会随量程线性放大。以 ±5%F.S. 为例：0~4000 NTU 档对应 ±200 NTU；0~400 NTU 档对应 ±20 NTU；0~100 NTU 档对应 ±5 NTU；0~20 NTU 档对应 ±1 NTU。饮用水出厂水通常要求浊度控制在 0.5 NTU 以下，优秀水厂甚至 0.1 NTU 以下，用 0~4000 NTU 档去“覆盖”这个区间，低浊度端的分辨率和绝对精度完全不够。正确的选型逻辑是：先确定工艺关心的核心浊度区间（例如 0~10 NTU 或 0~100 NTU），选择对应的量程档；如果同一测点需要兼顾低浊度和高浊度冲洗/异常工况，应确认仪表是否支持多量程切换或双通道，而不是用宽量程档“牺牲低端”。“量程大”是覆盖能力，“量程匹配”才是精度前提。

2.气泡是 90° 散射法的“头号假信号源”，安装和消泡结构比电气参数更决定数据稳定性：浊度仪测的是颗粒散射的光，而气泡同样会散射光，且气泡在 90° 方向的散射行为与颗粒相似，会被仪表当作“浊度”读出来。典型表现是数据无规律跳动、开泵/关泵时突变、进水流量变化时漂移。技术资料中反复强调：在线浊度监测必须配置消泡流通槽或脱气装置，进水流量控制在 0.2~0.8 L/min，确保流通池内充满水样且无气泡积存。工程上应做到：进水口远离泵出口和加药点，管路尽量短、避免形成水柱断续；必要时加装多级消泡流通槽（物理分离+延时稳流）或在线脱气装置；调试时观察“关掉进水、流通池静止”时的读数是否归零稳定，以判断是否存在残留气泡或窗口污染。气泡造成的“假浊度”不会因为换一支更贵的表而消失，它是安装和流路设计的产物。

3.光学窗口和光源是“缓慢失效”的根源，清洗和校准周期必须按水质而不是“心情”来定：浊度仪的信号链是“光源→透镜→窗口→水样→窗口→探测器”。测量窗口即使只有轻微结垢、生物膜或藻类附着，也会使发射光衰减或产生杂散散射，导致读数系统性偏高；光源（LED/激光管）随使用时间老化、亮度衰减，会使基准信号漂移，造成测量值逐渐偏低。这些失效是渐进的、没有电气报警的，往往到与实验室比对或环保核查时才被发现。工程上应建立按水质的维护周期：每周检查/清洁光学窗口（软布+中性清洁剂，严禁硬物刮擦）；每月用零浊度水和福尔马肼标准液进行零点和量程核查/校准；每 2 周检查一次光源强度衰减趋势；更换光源或光电元件后必须重新校准。“在线”不等于“免维护”，浊度仪的数据可信度，一半以上靠清洗和校准维持。

4.色度补偿和标液匹配是低浊度测量的前提，不是“高级选项”：90° 散射法在高色度水样中，有色物质会吸收部分激发光和散射光，导致浊度读数偏低。ISO 7027 采用 860 nm 近红外光源的目的之一就是降低色度干扰，但对于色度较高的地表水或工业废水，仍应确认仪表是否具备色度补偿功能并在需要时开启。此外，校准必须使用与所选量程匹配的福尔马肼标准液，用高量程标液去校准低量程档，或使用过期/反复解冻的标液，都会引入不可追溯的偏差。选型/调试时应确认：仪表是否支持色度补偿、标液是否按量程档配套、校准记录是否可追溯。低浊度测量（如 0~1 NTU）的准确度，取决于“光源稳定性 + 窗口洁净度 + 色度补偿 + 标液匹配”四件事同时成立，缺一项，读数就只能当趋势看。

5.输出和继电器按控制系统核对，RS485 组网和 4-20mA 负载要算清：NTU2100 标配 4-20mA（负载 750Ω），可选 RS485（Modbus） 和 两组继电器触点（3A 240VAC / 6A 28VDC）。选型时应确认：①控制系统需要模拟量还是数字量；②4-20mA 回路总电阻（PLC 采样电阻 + 电缆 + 隔离器内阻）是否在 750Ω 以内并留有裕量；③RS485 总线拓扑、终端电阻和屏蔽接地是否符合 Modbus 规范；④继电器触点是否用于报警或联锁，如果驱动泵阀等感性负载，应通过中间继电器过渡，不能直接用 3A 触点带电机。“有 RS485”不等于“数据能上平台”，协议、地址和寄存器映射需要在调试时逐项核对。
