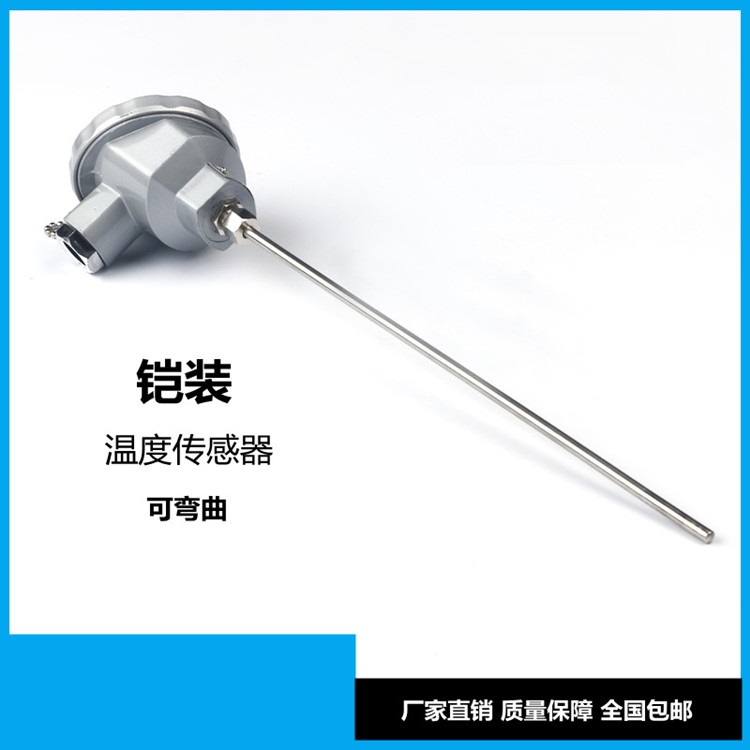

WPZK-231 是 Pt100 铠装铂热电阻，由感温元件、绝缘材料和金属套管一体拉制而成，外径细（常见 Φ3~Φ8）、可适度弯曲、热惯性小，-200~500℃ 覆盖中低温至中高温区间，快速响应是其区别于装配式热电阻的核心优势。它的价值在于解决“装配式保护管太粗装不进小管径/紧凑设备”和“热响应滞后跟不上动态温度变化”两类问题，但必须同时认清：①铠装芯子不可抽出、不可修复，一旦断线或绝缘失效整支报废；②细径套管耐压和耐磨能力弱于厚壁装配式保护管，不能替代 WZP2-430 用于高压密封或强冲刷场合；③快速响应是工况相关的相对优势，不是绝对指标。
选型要点：
1.外径决定响应速度和机械强度，二者需要权衡：铠装热电阻的外径越小，热阻越小、响应越快，但套管壁厚和抗弯刚度同步下降。常见 Φ3、Φ4、Φ5、Φ6、Φ8 几种规格，Φ3~Φ4 响应最快但机械保护最弱，适合小管径、低压、洁净介质；Φ6~Φ8 响应稍慢但强度更好，可覆盖一般工业管道。选型时应先确认安装空间允许的最小外径和介质压力/磨损强度，再在两者之间取平衡，不能只追求“越细响应越快”。
2.“快速响应”的时间常数须结合工况理解，不能脱离介质谈数值：铠装热电阻的响应时间 τ0.5 通常比同长度装配式热电阻短，但具体数值取决于套管外径、壁厚、材质导热系数、插入深度和介质流速。同一支 Φ6 铠装热电阻，在流动液体中 τ0.5 可能在数秒量级，在静止空气中可能延长到数十秒甚至更久。选型时若工艺对响应速度有明确要求（如动态控制回路），应要求厂家提供该外径和介质条件下的实测响应时间，而不是仅凭“快速响应”四个字判断。
3.铠装可弯曲但有最小弯曲半径限制，弯过头会损伤绝缘和偶丝：铠装热电阻的“可弯曲”是指套管可以在一定半径内塑性变形，不是任意角度反复弯折。一般要求弯曲半径不小于套管外径的 3~5 倍（具体以厂家样本为准），且弯曲后不应反复校直。过度弯曲或反复弯折会导致氧化镁绝缘层开裂、绝缘电阻下降，严重时偶丝短路或断路。安装时应一次弯到位、避免在靠近感温端 50~100 mm 内弯曲，并固定好弯曲后的走向，防止运行中振动再次改变形状。
4.Pt100 的 -200~500℃ 是长期使用区间，高温端不宜长期贴近上限：Pt100 铂热电阻的长期使用上限通常按 500℃ 控制（部分厂家标到 600℃），长期在 500℃ 附近运行会加速铂丝氧化和绝缘材料老化。WPZK-231 标称 -200~500℃ 覆盖了低温到中高温的宽区间，但低温端（-200℃）和高温端（500℃）对绝缘材料和套管材质的要求不同，选型时应按测点的实际长期温度确认，而不是默认“全区间都能长期用”。若长期超过 500℃，应改用热电偶方案（如 WRN 系列 K 型）。
5.型号编码（WPZK-231）须以厂家样本逐段核对，行业常见写法为 WZPK：热电阻型号中 W 表示温度仪表、Z 表示热电阻、P 表示铂、K 表示铠装，行业常见顺序为 WZPK，用户所写 WPZK 字母顺序不同，可能是厂家自定义编码或笔误。后缀“231”各厂家含义也不统一，可能对应安装固定方式（螺纹/法兰）、接线盒型式（防水/防爆/带显示）和套管直径。下单前必须核对：①安装接口（螺纹规格或法兰标准）；②接线盒型式（防水 IP65 / 本安 / 隔爆）；③套管外径和插入长度；④线制（三线制/四线制）；⑤分度号确认 Pt100。仅凭“WPZK-231”字符串下单，是铠装热电阻采购中最常见的错配来源。
| 品牌/企业全称 | 安徽初辰科技有限公司 |
|---|---|
| 产品型号 | WPZK-231 |
| 测温范围 | -200~500℃ |
| 精度等级 | A级（±0.15℃）或B级 |
| 输出信号 | 电阻信号（Pt100） |
| 供电电源 | 无需供电（无源） |
| 保护管材质 | 1Cr18Ni9Ti 铠装不锈钢 |
| 保护管直径 | Φ3~8mm |
| 插入深度 | 按订货定制 |
| 过程连接 | M27×2 螺纹 |
| 响应时间 | ≤ 3s（快速响应） |
| 环境温度 | -20~80℃（环境） |
| 防护等级 | IP65 |
| 防爆等级 | 可选防爆型 |
以上为常规参数，非标定制可按需调整（插入深度、保护管直径、螺纹规格均可定制）。完整参数以随机说明书为准。
① 高压密封场合（如高压管道、压力容器法兰接口） ：铠装套管壁薄，耐压能力显著低于装配式厚壁保护管。WZP2-430 这类固定法兰装配式热电阻才是高压密封的正确选择。用 WPZK-231 替代高压场合的装配式热电阻，存在套管变形或介质泄漏风险。
② 强颗粒冲刷或严重磨损工况：铠装套管外径细、壁薄，耐磨性远不如耐磨合金保护管。CFB 锅炉密相区、煤粉管道、水泥窑尾等强冲刷测点应选 WRNM/WRN-630NM 等耐磨热电偶，而不是铠装 Pt100。
③ 需要现场更换芯子或长期可维护的场合：铠装热电阻的芯子与套管一体拉制，不可抽出、不可修复，断线或绝缘失效后整支报废。如果测点维护困难、更换成本高，或希望保留芯子更换能力，应选装配式结构。
④ 空间允许粗保护管、且对响应速度无特殊要求的常规管道：如果安装空间充足、温度变化缓慢、不需要快速响应，选用装配式热电阻（如 WZP2-430）在耐压、耐磨和可维护性上更均衡。铠装的优势在“装得下”和“响应快”，不在“全面更强”。
采用 Pt100 铂热电阻芯体与铠装保护管一体化结构，用于测量 -200~500℃ 范围内液体、蒸汽、气体介质及固体表面的温度，为管道狭窄、空间受限、要求快速响应的工业测温场合提供高精度、高可靠性的温度检测解决方案。
铠装热电阻示意图
WPZK-231 是 Pt100 铠装铂热电阻，由感温元件、绝缘材料和金属套管一体拉制而成，外径细（常见 Φ3~Φ8）、可适度弯曲、热惯性小，-200~500℃ 覆盖中低温至中高温区间，快速响应是其区别于装配式热电阻的核心优势。它的价值在于解决“装配式保护管太粗装不进小管径/紧凑设备”和“热响应滞后跟不上动态温度变化”两类问题，但必须同时认清：①铠装芯子不可抽出、不可修复，一旦断线或绝缘失效整支报废；②细径套管耐压和耐磨能力弱于厚壁装配式保护管，不能替代 WZP2-430 用于高压密封或强冲刷场合；③快速响应是工况相关的相对优势，不是绝对指标。
| 参数 | 指标 | 备注 |
| 产品名称 | WPZK-231 铠装铂热电阻 | — |
| 分度号 | Pt100（符合 IEC 标准） | 0℃时标称电阻值 R₀ = 100Ω |
| 测温范围 | -200 ~ 500℃ | 常规；部分可达 -200~600℃ |
| 精度等级 | A 级：±（0.15 + 0.002 │t│）℃；B 级：±（0.30 + 0.005 │t│）℃ | 可选 |
| 偶丝形式 | 单支式 / 双支式 | 可选 |
| 套管直径 | Φ3、Φ4、Φ5、Φ6、Φ8（单支）；Φ4、Φ5、Φ6、Φ8（双支） | 可定制 |
| 套管材质 | 1Cr18Ni9Ti 不锈钢 | — |
| 热响应时间 | Φ3 ≤ 3s；Φ4 ≤ 5s；Φ5 ≤ 8s；Φ6 ≤ 12s；Φ8 ≤ 15s | 直径越小响应越快 |
| 绝缘电阻 | ＞100MΩ（常温下，试验电压 10~100V DC） | — |
| 执行标准 | IEC751、JB/T8623-1997、JB/T8622-1997 | — |
| 可弯曲性 | 可弯曲 | 适宜狭窄空间安装 |
| 总长度 | 200 ~ 3000mm（可定制） | 详询厂家 |
| 安装固定形式 | 详询厂家 | 多种可选 |
| 防护等级 | 详询厂家 | 根据接线盒配置 |
| 防爆等级 | 详询厂家 | 可选 |
说明：以上参数为 WPZK-231 铠装铂热电阻通用技术规范。具体配置（总长度、套管直径、精度等级、安装固定形式等）依据实际工况定制，详询厂家技术支持。
铠装结构，直径小可弯曲
产品外径最小可至 Φ3mm，具有良好的可弯曲性。适宜安装在装配式铂电阻无法安装的狭窄管道、复杂弯曲路径等特殊场合，大幅拓展了温度传感器的安装适用范围。
热响应时间快，动态误差小
热响应时间最短可至 3 秒（Φ3 套管）。能够快速响应温度变化，及时反映工艺过程中的温度波动，特别适用于要求快速反应的测温场景。
高精度测量，稳定可靠
采用 Pt100 铂热电阻芯体，A 级精度允差仅 ±（0.15 + 0.002│t│）℃。进口薄膜电阻元件，性能可靠稳定，在全量程范围内保持高精度测量。
不锈钢保护管，耐腐蚀耐用
外保护套管采用 1Cr18Ni9Ti 不锈钢材质，内部填充高密度氧化物质绝缘体。具有很强的抗污染性能和机械强度，适合安装在环境恶劣的场合。
抗震性能优良，适合振动工况
铠装结构比装配式热电阻更耐振动、抗冲击。适用于压缩机、风机、泵组等存在机械振动的设备测温，使用寿命长。
多种规格可选，灵活适配
套管直径 Φ3~Φ8 多种规格可选，总长度 200~3000mm 可定制。可根据不同安装空间和测温需求灵活选配，满足各类工业测温场景。
电输出性能优良，系统兼容性强
具有良好的电输出特性，可用普通铜导线与显示仪表、记录仪、调节器、扫描器、数据记录仪以及电脑等设备连接。无需专用补偿导线，降低系统成本。
适用于反应釜多点温度监测、管道介质温度测量、储罐温度监控等场景。产品可弯曲特性便于在复杂管道和设备狭窄空间内安装，不锈钢保护管耐腐蚀，适应化工现场各类介质环境。
用于发电机轴承温度监测、汽轮机温度测量、变压器油温检测、电机绕组温度监控等工况。产品抗震性能优良，热响应迅速（≤3s），可满足电力行业关键设备的精密测温需求。
用于发酵罐温度控制、灭菌釜温度监测、食品加工管道温度测量等。产品直径小，可安装于细小的管道和设备缝隙中；不锈钢材质符合卫生级要求，易于清洁维护。
用于空调系统管道温度监测、压缩机温度监控、制冷设备温度测量等场景。产品体积小巧，可弯曲适应各类管道布局，安装灵活便捷。
WPZK-231 型号各组成部分含义：
| 代号 | 含义 |
| W | 温度仪表 |
| P | 铂电阻（Pt100） |
| Z | 装配式 |
| K | 铠装 |
| 2 | 设计序号 / 套管规格 |
| 3 | 接线盒形式 |
| 1 | 安装固定形式 |
WPZK-231 表示：Pt100 铠装铂热电阻，具体规格详见产品铭牌或技术协议。
确定测温范围：常规 -200~500℃，根据被测介质的最高/最低工作温度选择合适量程。A 级精度适用于 -200~500℃，B 级精度同样适用于 -200~500℃。
选择套管直径：Φ3、Φ4、Φ5、Φ6、Φ8 多种规格可选。直径越小热响应时间越短（Φ3 ≤ 3s），但机械强度相对较低。根据响应速度要求和机械强度需求综合选择。
选择偶丝形式：单支式适用于常规测温场景；双支式适用于需要冗余备份或一路显示、一路控制的场合。
确定总长度：总长度 200~3000mm 可定制。应根据安装位置确定合适的插入深度，确保感温元件充分接触被测介质。
确认安装固定形式：根据现场接口选择合适安装方式（固定卡套螺纹、可动卡套螺纹、固定法兰等）。
确认精度等级：根据控制精度要求选择 A 级或 B 级。关键工艺控制建议选用 A 级。
如需获取详细技术方案、产品报价或定制化设计服务，请联系安徽初辰科技有限公司：
技术支持热线：15212084600
公司位于安徽省天长市人才科创城，提供免费选型支持，工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。
本文案基于安徽初辰科技有限公司产品信息编写，具体参数以实际配置为准。
本型号的价格主要受以下因素影响，具体报价需要结合工况确认：
把测温范围、介质、压力、插入深度、是否防爆告诉我们，工程师出选型方案与报价。
