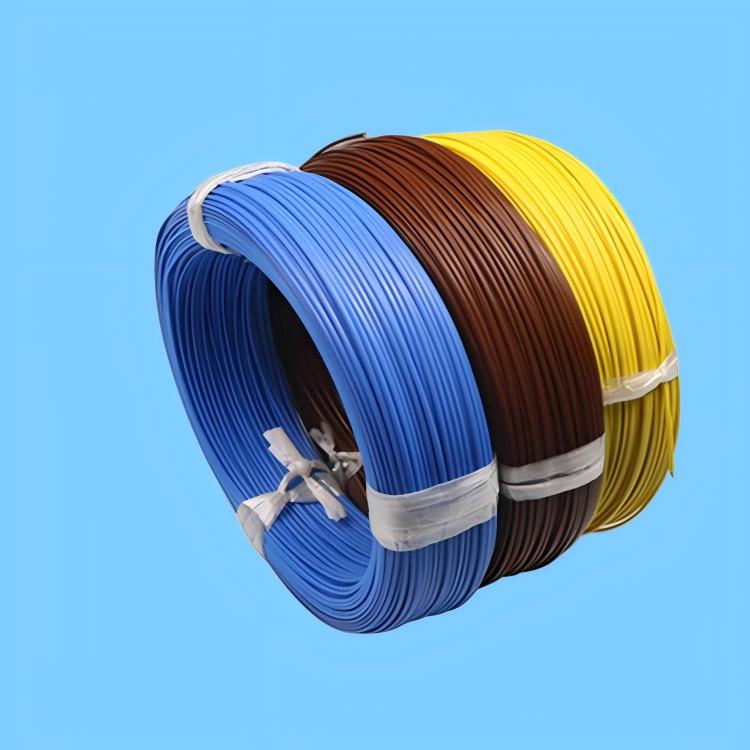

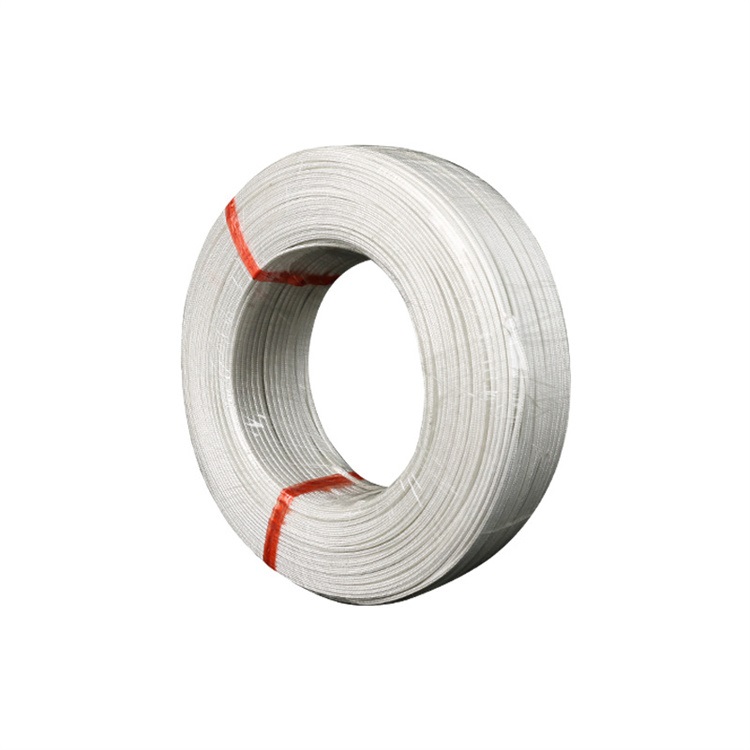

SC-H-FGPS 补偿导线 | S型热电偶专用 氟塑料绝缘 总屏+分屏 耐高温耐腐蚀
产品介绍
产品概述
SC-H-FGPS 补偿导线 是 S 型热电偶（铂铑10-铂）专用补偿导线，采用氟塑料绝缘和护套，具有优异的耐高温、耐腐蚀、耐老化性能。导体采用与 S 型热电偶热电特性相匹配的合金丝，确保信号传输的准确性。该型号为分屏+总屏结构（对屏+总屏），有效抑制电磁干扰，适用于高温、腐蚀性环境下的热电偶信号远距离传输。广泛应用于石油、化工、冶金、电力、玻璃、陶瓷等行业的温度测量系统。
型号说明
| 代号 | 含义 | 说明 |
|---|---|---|
| SC | 补偿导线型号 | S 型热电偶专用，热电特性匹配 |
| H | 耐热等级 | 耐高温型 |
| F | 绝缘材料 | 氟塑料（F46/FEP）绝缘 |

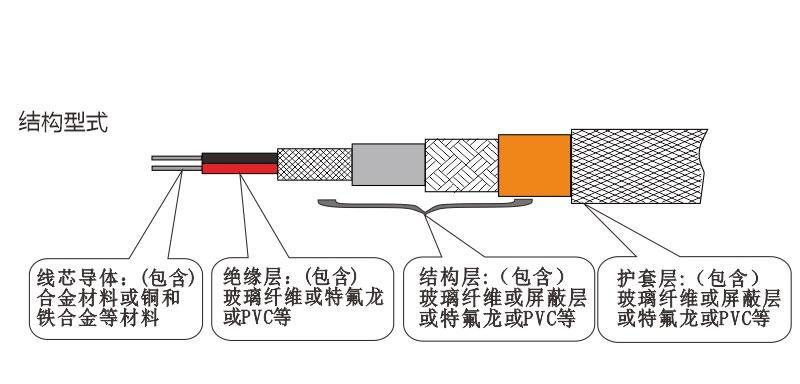

| G | 屏蔽结构 | 分屏+总屏（对屏+总屏） |
| P | 总屏蔽 | 铜丝编织总屏蔽 |
| S | 护套材料 | 氟塑料护套 |
核心技术参数
| 参数 | 指标 | 备注 |
|---|---|---|
| 热电偶分度号 | S 型 | 铂铑10-铂热电偶专用 |
| 导体材质 | 正极：铜镍合金（铜镍） 负极：铜镍合金（铜镍） | 与S型热电偶热电特性匹配 |
| 绝缘材料 | 氟塑料（F46/FEP） | 耐温 -60℃ ~ 200℃ |
| 护套材料 | 氟塑料（F46/FEP） | 耐油、耐酸碱、耐老化 |
| 屏蔽结构 | 分屏（对屏）+ 总屏（铜丝编织） | 双重屏蔽，抗干扰 |
| 工作温度 | -60℃ ~ 200℃ | 连续使用 |
| 导体截面 | 0.5mm²、1.0mm²、1.5mm²、2.5mm² | 可选 |
| 对数 | 1~24对 | 可定制多芯多对 |
| 执行标准 | GB/T 4989-2013 | 热电偶用补偿导线 |
| 颜色标识 | 正极：红色；负极：蓝色 | 符合国际标准 |
产品核心优势
🔥 耐高温性能优异：氟塑料绝缘和护套，连续工作温度 -60℃ ~ 200℃，短期可达 250℃，适用于高温环境。
🧪 耐腐蚀性强：氟塑料具有优异的耐酸、耐碱、耐油、耐溶剂性能，适用于化工、制药等腐蚀性环境。
🛡️ 双层屏蔽结构：分屏（对屏）+ 总屏（铜丝编织）双重屏蔽，有效抑制电磁干扰和静电干扰，确保信号传输稳定。
📊 热电特性匹配：导体合金丝与 S 型热电偶热电特性完全匹配，传输精度高，误差小。
🔌 柔软性好：氟塑料材料柔软，便于敷设安装，适应复杂布线路径。
🌡️ 耐老化寿命长：氟塑料抗老化性能优异，使用寿命长，减少更换频次。
🎨 标准颜色标识：正极红色、负极蓝色，符合国际标准，便于现场接线识别，防止极性接反。
安装敷设指南
敷设前准备： 确认电缆规格、长度、对数符合设计要求；检查电缆外观无破损；准备合适的接线端子及工具。
敷设注意事项：
远离干扰源：补偿导线应远离动力电缆、变频器、电机等强电磁干扰源，保持至少 300mm 间距，若无法避免应穿金属管敷设。
屏蔽接地：屏蔽层应在控制室一侧单端接地，避免两端接地形成地环路干扰。总屏和分屏需分别处理。
避免高温区域：虽然耐温 200℃，但仍应避免直接接触高温管道或加热设备，必要时加装隔热层。
极性正确：接线时务必确认正负极，正极（红色）接热电偶正极，负极（蓝色）接热电偶负极，极性接反会产生较大误差。
接头处理：中间不应有接头，如需延长必须使用专用接线盒或补偿端子，确保接触良好。
行业应用场景
石油化工：裂解炉、转化炉、反应器温度测量系统信号传输。
冶金行业：加热炉、热处理炉、烧结机温度监测。
电力行业：锅炉烟气温度、汽轮机温度监测。
玻璃陶瓷：窑炉温度测量系统。
航空航天：发动机测试、高温试验台温度信号传输。
科研实验：高温材料测试、热分析仪温度信号传输。
选型指南
确认热电偶分度号：本型号为 S 型专用，其他分度号需选用对应型号（如 KX、EX、JX、TX 等）。
选择导体截面：传输距离 < 100m 可选 0.5mm²；100~300m 可选 1.0mm²；300~500m 可选 1.5mm²；>500m 建议 2.5mm² 或采用温度变送器。
选择对数：单支热电偶选 1 对；多支热电偶集中敷设可选多对电缆，节省空间。
确认工作温度：环境温度 < 200℃ 选氟塑料绝缘；更高温度需选陶瓷纤维绝缘。
确认屏蔽要求：强干扰环境必须选用屏蔽型（G 表示分屏+总屏）。
⚠️ 注意事项： 补偿导线不能代替热电偶丝用于高温区；屏蔽层必须正确接地；接线时极性绝对不能接反；避免与动力电缆同管敷设。
