WSS-411 双金属温度计 | 轴向型 现场显示 工业测温 抗震耐用
产品介绍
核心原理
WSS-411 双金属温度计 是一种现场显示温度仪表，采用双金属片作为感温元件。双金属片由两种热膨胀系数不同的金属焊接而成，当温度变化时，双金属片产生弯曲变形，通过转轴带动指针旋转，在表盘上指示温度值。该温度计具有结构简单、抗震性好、读数直观、无需电源等优点，广泛应用于石油、化工、电力、冶金、机械、食品等行业的温度现场测量。
核心技术参数
| 参数 | 指标 | 备注 |
|---|---|---|
| 测量范围 | -80℃ ~ 500℃（可选） | 多种量程可选 |
| 精度等级 | 1.0级、1.5级 | 符合 GB/T 1226 标准 |

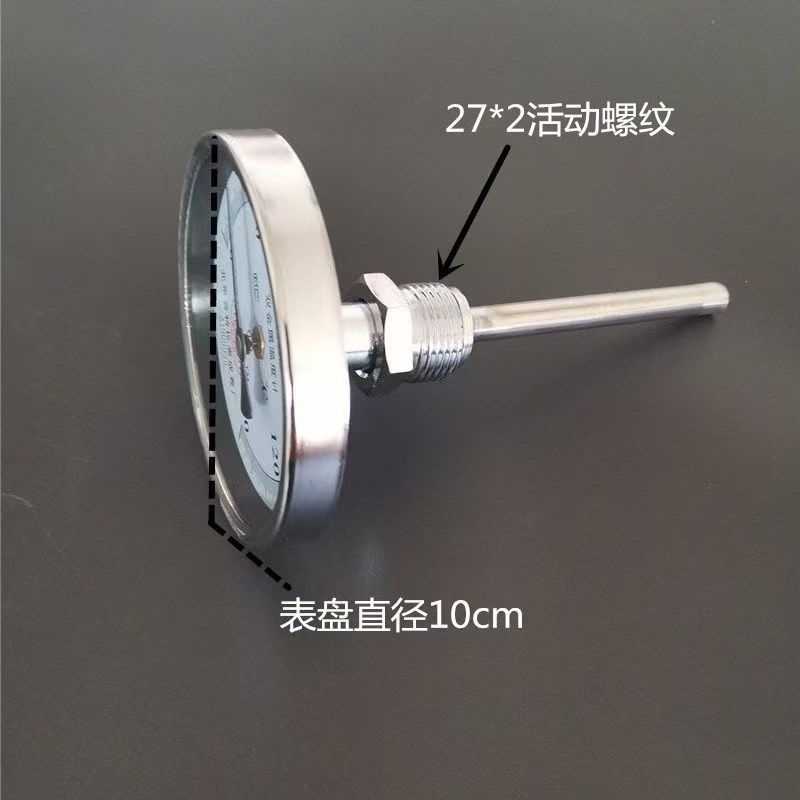

| 表盘直径 | Φ100mm | WSS-411 标准配置 |
| 安装方向 | 轴向型（表盘与保护管平行） | 适合面板安装 |
| 保护管直径 | Φ6mm、Φ8mm、Φ10mm、Φ12mm | 可定制 |
| 插入深度 | 50mm ~ 2000mm | 按需定制 |
| 过程连接 | 固定螺纹（M20×1.5、M27×2、G1/2） 法兰连接、卡套接头 | 可定制 |
| 保护管材质 | 304不锈钢、316L不锈钢、Inconel600 | 根据介质选择 |
| 防护等级 | IP65 | 防尘防水 |
| 响应时间 | τ0.5 ≤ 40秒 | 保护管结构影响 |
产品核心优势
📊 现场直接读数：无需电源，机械式指针指示，读数直观，适用于无电源或防爆要求的场所。
🔧 轴向型设计：表盘与保护管平行，适合面板安装或管道侧面安装，便于观察。
🛡️ 抗震性能好：双金属片结构坚固，抗振动能力强，适用于泵、压缩机等振动环境。
🌡️ 测量范围广：-80℃ ~ 500℃ 多种量程可选，满足不同工艺需求。
💪 耐腐蚀性强：保护管材质可选 316L 不锈钢，适用于腐蚀性介质。
🔧 安装灵活：多种过程连接方式（螺纹、法兰、卡套），插入深度可定制。
🔒 无需维护：纯机械结构，无电子元件，故障率低，使用寿命长。
📏 高精度：1.0级精度，满足工业现场温度测量要求。
安装调试指南
安装前准备： 确认测温点位置及插入深度，选择合适的过程连接；准备匹配的螺纹或法兰接口；检查表盘指针是否归零。
安装步骤：
机械安装：将温度计插入安装孔，螺纹连接需缠绕生料带，法兰连接需对称紧固螺栓。确保插入深度达到测温点，保护管与管道/容器壁保持适当间隙。
方向调整：轴向型温度计表盘与保护管平行，安装后可通过旋转表壳调整表盘朝向，便于读数。
密封处理：检查所有连接处密封性，防止介质泄漏。
读数验证：安装后可与其他温度计对比测量，验证准确性。若偏差较大，可检查插入深度是否足够。
行业应用场景
石油化工：管道温度监测、储罐温度测量、反应釜温度现场显示。
电力行业：冷却水温度、润滑油温度、轴承温度监测。
冶金行业：加热炉烟气温度、冷却水温度测量。
制药行业：反应罐温度、发酵罐温度现场显示。
食品行业：杀菌釜温度、管道温度、储罐温度监测。
HVAC 暖通：空调系统温度、冷冻水温度、冷却塔温度测量。
选型指南
确认测温范围：根据工艺温度选择量程，建议在量程的 30%~70% 范围内使用。
选择表盘直径：WSS-411 为 Φ100mm，若需更大表盘可选 Φ150mm（WSS-511）。

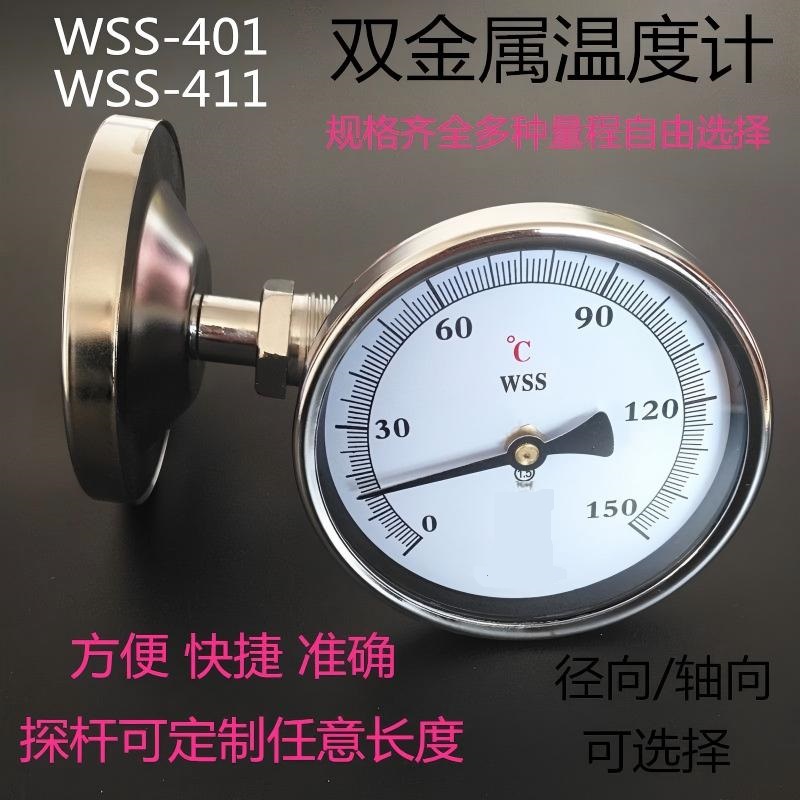

选择安装方向：轴向型（411）适用于面板安装；径向型（401）适用于管道垂直安装。
选择保护管直径：Φ6mm 适用于快速响应；Φ10mm 或 Φ12mm 适用于一般工业，强度更高。
确定插入深度：根据管道直径或容器深度确定，通常为 100~500mm。
选择过程连接：螺纹连接适用于小口径管道；法兰连接适用于储罐；卡套接头适用于高压场合。
选择保护管材质：普通环境选 304 不锈钢；腐蚀环境选 316L 不锈钢；高温腐蚀选 Inconel600。
⚠️ 注意事项： 安装时避免保护管受机械撞击；插入深度应足够，确保感温元件处于被测介质中心；温度计应远离强振动源，若无法避免，可选抗震型。
