OPR150在线ORP仪：ORP读数负值怎么排查？

核心结论与选型建议

OPR150 是在线 ORP（氧化还原电位）监测仪，测量范围 -1999~+1999 mV，精度 ±1 mV，采用 LCD 中文菜单操作，支持电流/电压输出、测量范围自由设定、高低超限报警和两组继电器控制开关，电气输出覆盖 4-20mA 恒流变送和 RS485（Modbus，9600，8，1，N） ，供电 AC 220V±10% / 50-60Hz，防护 IP65，采用投入式安装，适用于医院用水、生活水、污水处理以及消毒液余量连续监测和消毒物投放控制。它的核心价值是用一台控制器同时覆盖 ORP 的连续监测、越限报警和加药联锁，不消耗试剂、运维成本相对较低。但必须同时锁定四个边界：①ORP 的测量电极和参比电极是两套独立系统，现场“ORP 异常”优先查参比（液位、盐桥、参比孔），而不是先打磨铂/金电极；②铂电极表面的钝化/氧化膜需要活化处理，但打磨或酸洗后必须做极化恢复和标准液核查，不能“磨完就投运” ；③ORP 信号是高阻抗微弱信号，电缆接头防潮、屏蔽单端接地和远离动力线是读数可信的前提，这类故障不能靠调仪表参数修正；④“ORP 掉负值”必须先区分真负值（工艺中还原剂增加、厌氧）和假负值（参比/信号/参数），盲目拆洗探头可能暂时恢复但会反复。

选型要点：

1.先分清“测 ORP”和“测 pH”是两套维护逻辑，不能把 pH 的经验直接平移过来：pH 的核心维护对象是玻璃膜（斜率/零点），而 ORP 的故障高发点往往在参比电极，而不在测量电极（铂/金）。ORP 探头由测量电极（铂/金）和参比电极（如 Ag/AgCl） 共同构成电位回路，参比液耗尽、盐桥堵塞、参比孔被油污或结垢封住，都会导致电位异常，表现为校准漂移大、响应慢、读数偏低甚至掉负；此时单靠清洗铂/金电极表面没有用，必须检查参比液位、补充电解液、疏通盐桥，必要时更换参比电极。选型/运维时应把参比电极的液位和盐桥状态纳入日常检查，而不是等到读数异常才“顺便看看”。

2.铂电极钝化需要活化，但“打磨完不核查”等于没修：ORP 测量电极（铂/金）长期使用后表面会形成氧化膜、生物膜或油膜，导致响应变慢、读数不准。常见的活化手段包括：细砂纸/牙膏轻磨铂表面、稀酸浸泡（如 0.1 mol/L 盐酸）、或专用清洗液，去除氧化层和污染物。但关键步骤常被跳过：清洗或打磨后，应让电极在标准液或水样中极化恢复一段时间，再用新鲜 ORP 标准液（如 220 mV 或 468 mV，以试剂为准）核查读数是否稳定、响应是否正常。如果打磨后标准液核查仍然偏差大或响应慢，说明铂表面损伤或电极老化，应更换而不是反复打磨。“磨亮了”不等于“磨好了”。-9-13-24

3.“ORP 掉负值”先分真负值和假负值，排查顺序是工况→参比→信号→参数，不是先刷探头：ORP 读数突然从正值掉到负值，真负值可能来自工艺中还原剂（亚硫酸盐、硫化物）加入或厌氧状态加重，此时应先取样用便携式 ORP 仪比对，确认水质本身是否真的变负；假负值则常见于参比液耗尽/盐桥堵塞、信号链路干扰（接头进水、屏蔽不良、与变频器同槽）、校准液过期或仪表量程/零点被误改。推荐排查顺序是：工况确认 → 取样比对 → 参比电极检查 → 信号链路排查 → 仪表参数核对 → 校准恢复，不要一上来就拆洗探头或用砂纸打磨，否则可能把参比或敏感表面洗坏，且问题会反复出现。

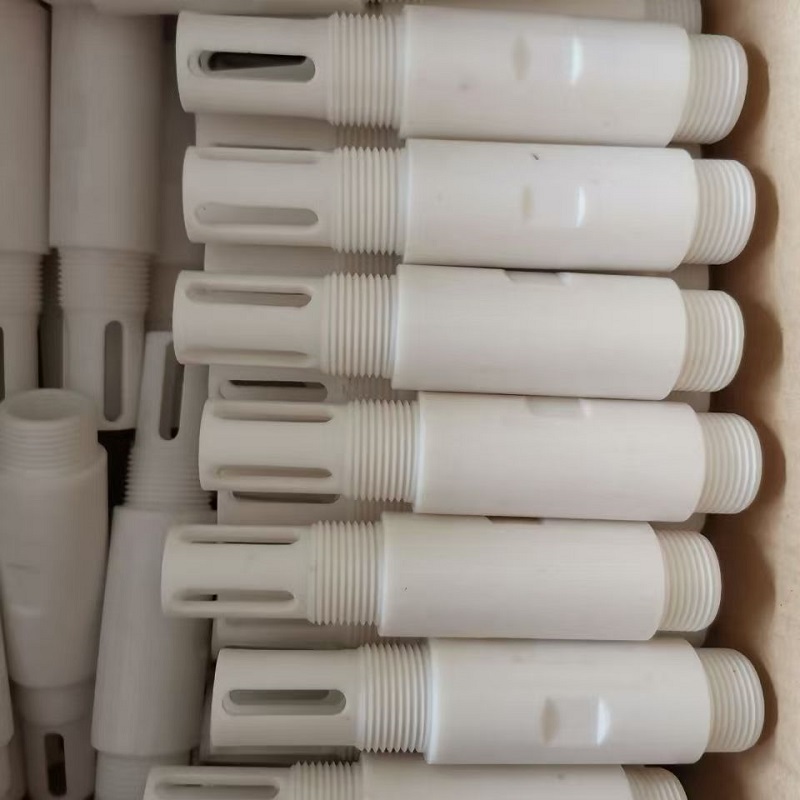

4.ORP 信号是高阻抗微弱信号，电缆和接地的要求与 pH 同级：ORP 探头输出的是高阻抗毫伏级信号，电缆接头进水、屏蔽层接地不良、延长线过长或与变频器/大功率泵电缆同槽敷设，都可能造成读数跳变或偏负。工程上应做到：使用专用电极电缆，接头保持干燥，屏蔽层单端接地，电缆远离动力线；投入式安装时护套管螺纹处做好防水处理，顶部用防水帽盖住，防止雨水或溶液渗入护套管腐蚀电缆。如果怀疑信号链路问题，可把探头拿到离变送器较近的位置做短距离测试，若读数恢复正常，重点查接地、屏蔽和布线，而不是换电极。

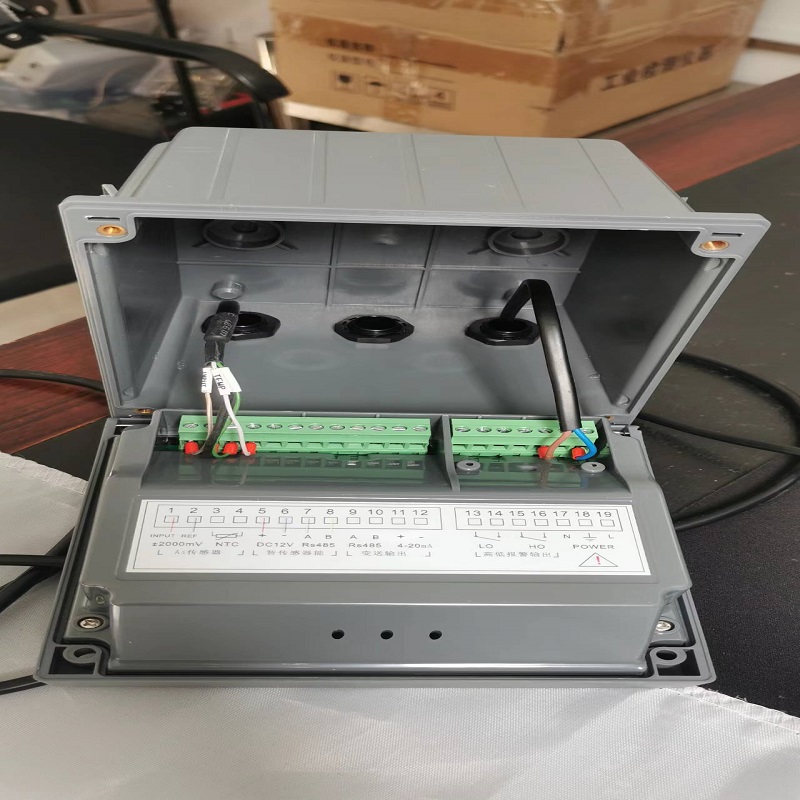

5.4-20mA、RS485 和两组继电器按控制系统核对，继电器驱动感性负载时加中间继电器：OPR150 标配 4-20mA 恒流变送和 RS485（Modbus） ，带两组继电器用于高低越限报警或控制。接入 PLC/DCS 或环保平台时应确认：4-20mA 回路总电阻是否在负载能力以内并留裕量；RS485 的协议、地址、波特率和寄存器映射是否与平台匹配。两组继电器触点用于报警或控制中间继电器，直接驱动加药泵、电磁阀等感性负载时，启动浪涌会烧蚀或粘连触点，应通过中间继电器过渡。“有 RS485”和“有继电器”不等于“可以直接带负载或直接上平台”，协议匹配和负载性质都要逐项确认。
