UHZ-158S-UK 系列投入式液位计（插入式磁性液位控制器）—— 基于磁耦合与干簧管开关原理，输出多点开关量信号，适用于敞口或密闭容器的液位限位报警与泵阀自动控制，广泛用于化工、环保、电力、建筑等行业。

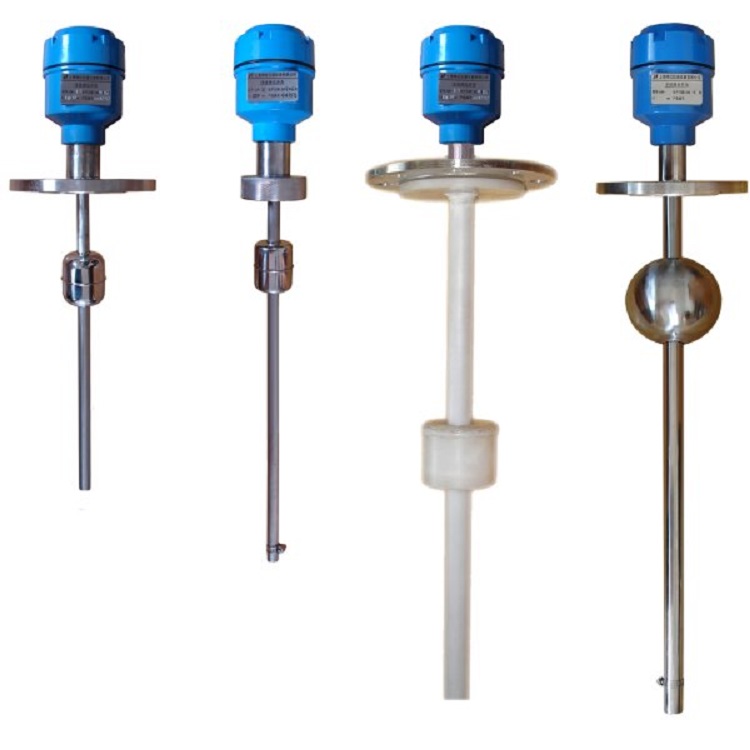

一、产品概述——UHZ-158S-UK 系列 投入式液位计（插入式磁性液位控制器）
安徽初辰（GCC） 推出的 UHZ-158S-UK 系列投入式液位计（又称插入式磁性液位控制器）是一种基于浮力原理和磁耦合作用工作的液位控制仪表。产品利用磁性浮子随液位升降，使传感器主导管内设定位置的干簧管触点吸合，从而输出开关量信号，实现对液位的限位报警和泵阀自动控制。仪表采用不锈钢等耐腐材料制成，具备防爆功能，可输出 1~4 个控制点信号，广泛适用于化工、石油、纺织、印染、环保、电力、民用建筑等行业各种敞口或密闭容器的液位控制。
该控制器根据浮力原理和磁耦合作用工作：传感器主导管内装有一组干簧管，沿长度方向按设定位置排列。管外环形磁性浮子随液位升降时，浮子内的永久磁钢通过磁耦合使对应位置的干簧管触点吸合，从而输出开关量信号。当液位下降时，浮子离开该位置，干簧管触点恢复断开状态。通过多个干簧管的组合，可实现多点液位控制。
核心优势：
① 结构简单，安装方便，工作可靠，维护简易
② 可输出 1~4 个控制点开关信号，实现多点液位联锁控制
③ 不锈钢及耐腐材料制成，适用于腐蚀性介质
④ 隔爆型 ExdIIBT4~6 / 本安型 ExiaIICT4~6，适用于防爆区域
⑤ 控制精度 ±10mm，接点寿命 5×10⁴ 次，长期稳定可靠
二、UHZ-158S-UK 系列 核心技术参数
| 参数项 | 规格值 |
| 控制精度 | ±10mm |
| 控制高度（量程） | 300~6000mm（可定制） |
| 控制接点数 | 1、2、3、4 点任选（超过 4 点可定制） |
| 控制接点容量 | AC220V / 1A（阻性负载），DC24V / 0.5A |
| 控制接点寿命 | 5×10⁴ 次 |
| 连接法兰 | DN100 / DN80，PN1.0（HG20593-97 管法兰） |
| 防爆标志 | 隔爆型 ExdIIBT4~6 / 本安型 ExiaIICT4~6 |
| 出线接口螺纹 | M20×1.5 内螺纹 |
| 防护等级 | IP65 |
| 主体材质 | 不锈钢 304 / 316L（可选 PP、PVC 防腐） |
| 浮子材质 | 不锈钢、PTFE、PP 等 |
| 介质温度 | -10℃ ~ +80℃ |
| 介质密度 | ≥0.45g/cm³ |
| 安装方式 | 法兰连接（顶装式 / 侧装式插入） |
三、UHZ-158S-UK 系列 7 大核心特点
◆ 【磁耦合干簧管开关，动作可靠】 控制器采用磁性浮子与干簧管非接触式磁耦合原理，无机械磨损，干簧管触点密封在玻璃管内，不受介质侵蚀，动作可靠，使用寿命长达 5×10⁴ 次。
◆ 【多点控制，灵活配置】 支持 1~4 个控制点任意选择，每个控制点可独立设定动作位置和开关类型（常开/常闭），满足不同液位报警和联锁控制需求。超过 4 个控制点可定制。
◆ 【耐腐蚀材质，适用广泛】 接液部分采用不锈钢 304/316L 材质，并可选用 PP、PVC 或 PTFE 浮子，适用于酸、碱、盐溶液及有机溶剂等腐蚀性介质，满足化工、环保等行业严苛要求。
◆ 【防爆设计，安全可靠】 提供隔爆型 ExdIIBT4~6 和本安型 ExiaIICT4~6 两种防爆等级，适用于石油、化工等易燃易爆危险区域，防爆壳体采用 ZL102 铝合金喷涂，坚固耐腐蚀。
◆ 【结构简单，安装便捷】 仪表为插入式结构，通过法兰直接安装于容器顶部或侧面，无需复杂的旁通管或外部附件，安装简单快捷，特别适用于地下贮槽、池及高层水箱等场合。
◆ 【控制精度高，重复性好】 控制精度 ±10mm，重复性优于 ±5mm，干簧管触点动作一致性好，确保液位控制的准确性和可靠性。
◆ 【多种接线形式，适配性强】 接线盒提供普通型、隔爆型、本安型三种形式，出线口 M20×1.5 内螺纹，适配各类电缆引入装置，方便现场接线。
四、投入式液位计（插入式磁性液位控制器） 工作原理
UHZ-158S-UK 系列投入式液位计（插入式磁性液位控制器） 基于 浮力原理 和 磁耦合作用 工作。传感器主导管内按设定位置装有一组干簧管，管外装有环形磁性浮子。浮子随液位升降而上下移动，浮子内的永久磁钢产生的磁场透过导管壁，使对应位置的干簧管触点吸合。
磁耦合驱动：浮子升降 → 磁钢位移 → 干簧管吸合/断开 → 开关量信号输出
当液位上升至设定高度时，浮子磁钢作用于该位置的干簧管，使触点吸合（常开型）或断开（常闭型），从而输出开关量信号。当液位下降离开该位置时，磁钢作用消失，干簧管恢复初始状态。通过多个干簧管的组合配置，可实现多个液位控制点（如低限、高限、高高限）的联锁控制。
控制器输出为一组或多组转换触点（常开/常闭），当液位达到设定值时，触点状态发生翻转，可实现对泵、阀的自动启停控制，或向 DCS/PLC 系统发送报警信号。仪表盲区小于 150mm，出厂时控制点位置已按用户要求精确设定。
▲ UHZ-158S-UK 系列投入式液位计 磁耦合干簧管检测原理示意图
五、UHZ-158S-UK 系列 典型应用场景
🏭 化工储罐液位报警
适用介质：盐酸、硫酸、氢氧化钠、有机溶剂等腐蚀性液体
环境条件：常温~80℃、常压或低压、可能有腐蚀性蒸汽
选型建议：选用不锈钢 316L 材质 + PTFE 浮子，UK-102 双点控制（高/低限报警），配本安防爆 ExiaIICT4
💧 水处理池液位控制
适用介质：污水、工业废水、雨水、清水
环境条件：室外安装、潮湿、温度变化大
选型建议：不锈钢 304 材质，顶装式安装，UK-102 双点控制（高启泵/低停泵），IP65 防护接线盒
⚡ 电厂化水车间酸碱罐
适用介质：盐酸、液碱、除盐水、再生废液
环境条件：室内、轻微腐蚀、温度 10~60℃
选型建议：选用 PTFE 防腐型，UK-103 三点控制（低/高/高高报警），隔爆型 ExdIIBT4
🏗️ 建筑水箱水位控制
适用介质：消防水、生活用水、冷却水
环境条件：常压、常温、普通室内安装
选型建议：经济型不锈钢 304 材质，UK-102 双点控制（低启高停），普通防水接线盒
🛢️ 地下油罐液位控制
适用介质：柴油、汽油、润滑油、原油
环境条件：埋地安装、易燃易爆
选型建议：隔爆型 ExdIIBT4，顶装式安装，UK-102 双点控制（高/低限报警），配防爆格兰头
🏥 制药行业中间罐
适用介质：药液、纯化水、CIP 清洗液、溶剂
环境条件：洁净区、温度可控、可能有有机溶剂
选型建议：不锈钢 316L 材质，表面抛光处理，UK-103 三点控制（低/高/高高），本安防爆型
六、UHZ-158S-UK 系列 安装指南
1. 安装位置选择
控制器应安装在液面波动小、远离液体进出口的位置，减小介质流体对浮子的冲击影响。
安装时必须保证传感器导管垂直，倾斜度应小于 1°，否则浮子可能卡阻，导致控制失灵。
档圈必须安装牢固，以免浮子脱落到容器内造成测量失效。
对于含有悬浮杂质或铁磁性颗粒的介质，不宜使用本产品，否则可能造成浮子卡阻。
2. 法兰安装步骤
根据容器接口选择配套法兰（DN100 或 DN80，PN1.0），确认法兰密封面平整、无损伤。
将控制器导管插入容器内，法兰与容器法兰对准，加装 PTFE 或金属缠绕垫片，用螺栓均匀紧固（扭矩 30~50 N·m）。
安装过程中注意保护导管和浮子，避免碰撞变形；安装后用手轻轻拨动浮子，检查动作是否灵活。
对于防爆型产品，必须使用防爆格兰头，电缆引入后密封良好，确保防爆性能。
3. 电气接线说明
接线端子：每个控制点输出一组转换触点（SPDT），接线盒内标有公共端（COM）、常开端（NO）、常闭端（NC）。
触点容量：AC220V / 1A（阻性负载），DC24V / 0.5A。若负载电流超限，需通过中间继电器扩展。
建议在感性负载（电机、电磁阀）两端并联 RC 吸收电路或压敏电阻，以保护触点，延长使用寿命。
防爆型接线必须断电操作，电缆引入后拧紧出线螺帽，确保密封和防爆性能。
4. 调试校准方法
手动测试：安装完成后，用手上下拨动浮子至各控制点位置，用万用表测量对应触点通断是否正常。
液位验证：向容器内缓慢注入液体，观察浮子随液位上升至设定点时，触点是否按预期动作。
控制逻辑确认：对于多点控制器，逐一验证各控制点的动作顺序和逻辑是否正确（如低启、高停等）。
若控制点位置需要调整，可松开法兰螺栓，取出控制器，重新设定干簧管位置后重新安装（仅限可调型）。
七、UHZ-158S-UK 系列 选型指南
根据控制点数、介质特性、安装环境及防爆要求，选择合适的 UHZ-158S-UK 配置。以下选型表供参考，详细选型请咨询安徽初辰（GCC）技术支持。
| 选型因素 | 工况说明 | 推荐配置 | 参考型号 |
| 控制点数 | 单点报警 / 双点控制 / 三点联锁 / 四点联锁 | UK-101 / UK-102 / UK-103 / UK-104 | 按控制点数选型 |
| 介质腐蚀性 | 水/弱腐蚀 / 酸/碱 / 有机溶剂 | 不锈钢 304 / 不锈钢 316L / PTFE 浮子 | 按材质代码 |
| 防爆要求 | 非防爆 / Zone 2 / Zone 1 | 普通型 / 隔爆 ExdIIBT4 / 本安 ExiaIICT4 | 按防爆代码 |
| 安装方式 | 容器顶部 / 容器侧面 | 顶装式 / 侧装式 | 按安装方式 |
| 控制高度 | 300~6000mm | 按实际液位控制范围定制 | 指定 mm 数值 |
※ 具体选型请咨询 安徽初辰（GCC） 技术支持，我们将根据您的工况提供专业选型建议。
八、UHZ-158S-UK 系列 常见问题（FAQ）
Q1：UHZ-158S-UK 输出的是模拟量还是开关量信号？
A：UHZ-158S-UK 输出的是 开关量信号（触点通断），用于液位限位报警和泵阀控制。若您需要连续液位测量（4~20mA 信号），请选用 UHZ-158S-UB 系列插入式磁性液位变送器。
Q2：UK-101、UK-102、UK-103、UK-104 有什么区别？
A：① UK-101：单只浮子，1 个控制点，适合单点液位报警。② UK-102：单只浮子，2 个控制点，适合上下限双点控制（如泵启/停）。③ UK-103：单只浮子，3 个控制点，适合多级报警联锁。④ UK-104：单只浮子，4 个控制点，适合多级联锁控制。数字编号中“10”表示单只浮子，“X”表示控制点数量。
Q3：UHZ-158S-UK 可以用于防爆区域吗？
A：可以。产品提供隔爆型（ExdIIBT4~6）和本安型（ExiaIICT4~6）两种防爆等级。本安型需配接安全栅使用，隔爆型可直接使用。防爆型产品仅限 DC24V 供电，严禁带电开盖操作。
Q4：控制器的控制精度是多少？受介质密度影响吗？
A：控制精度为 ±10mm，这是由干簧管触点的位置精度决定的，与介质密度无关（只要浮子能正常浮起）。但介质密度需 ≥0.45g/cm³，密度过低时浮子可能无法浮起，导致控制器失效。
Q5：UHZ-158S-UK 和 UQK 系列浮球液位控制器有什么区别？
A：两者都是开关量液位控制器，但结构不同：① UHZ-158S-UK 为插入式结构，浮子在导管外滑动，通过法兰顶装或侧装，适合地下池、水箱等。② UQK 系列 为浮球式结构，浮球通过连杆驱动微动开关，多为水平安装，适合压力容器和高温高压工况。选型时需根据容器结构和安装空间决定。
Q6：浮子被卡住了怎么办？如何预防？
A：浮子卡阻通常由以下原因引起：① 介质中含有固体杂质或铁磁性颗粒；② 导管安装不垂直；③ 浮子表面结垢。预防措施：① 在入口加装过滤网；② 确保安装垂直度；③ 定期检查并清理浮子和导管。若已卡住，需拆下控制器清洗，严重时可更换浮子。
Q7：触点可以直接控制电机吗？
A：触点容量为 AC220V / 1A（阻性负载），可直接控制小功率接触器、指示灯、报警器等。对于电机等大功率感性负载，必须通过中间继电器或接触器扩展，以保护控制器触点。我们推荐使用 UD-1 转换放大器配合 JTX 型继电器使用。
Q8：UHZ-158S-UK 的使用寿命有多长？
A：在正常工况下，干簧管触点寿命为 5×10⁴ 次，按每天动作 10 次计算，可使用约 13 年。浮子和导管采用不锈钢或耐腐材质，在非强腐蚀介质中使用寿命可达 10 年以上。日常维护仅需定期清洗浮子和导管，无其他易损件。
九、UHZ-158S-UK 系列 包装与售后服务
标准包装清单：
UHZ-158S-UK 系列投入式液位计（含传感器、浮子、接线盒） × 1
配套连接法兰及密封垫片（按订单配置） × 1 套
安装紧固螺栓及螺母 × 1 套
浮子限位档圈 × 2
产品使用说明书（含调试指南） × 1
产品合格证 & 出厂检定证书 × 1
防爆型产品附带防爆合格证 × 1
质保与售后服务：
质保期限：自产品出厂之日起 24 个月（或自安装之日起 18 个月，以先到为准），质保期内因产品质量问题（非人为损坏）导致故障，免费维修或更换零部件。
技术支持：提供 7×24 小时电话技术咨询，远程视频指导，以及可选现场调试服务（按合同约定）。
选型指导：免费提供针对具体工况（介质、温度、压力、控制点数、防爆等）的选型计算与方案设计。
定制服务：支持特殊量程（＞6000mm）、特殊材质（哈氏合金、钛材）、特殊防爆等级、多控制点（＞4 点）等非标需求，欢迎来电咨询。
