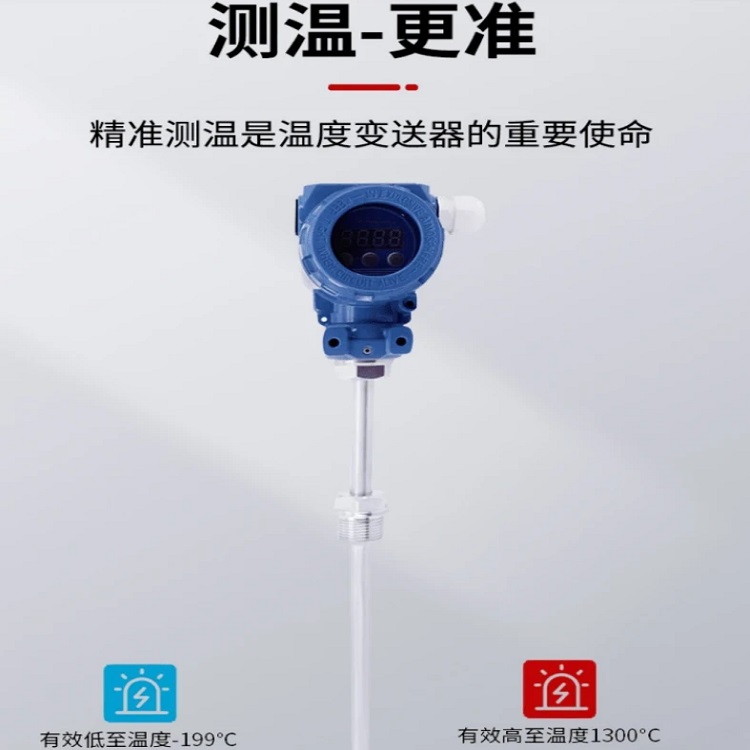

SBW-Pt100 热电阻变送器
采用 Pt100 铂电阻作为感温元件，内置高精度信号调理电路，将温度信号转换为标准的 4-20mA 电流信号输出，为工业自动化控制系统提供高精度、远距离传输的温度测量解决方案。
产品概述
SBW-Pt100 热电阻变送器是安徽初辰科技有限公司基于 Pt100 铂电阻特性研发生产的一体化温度变送器。产品采用 Pt100 铂电阻作为感温元件，内置高精度信号调理电路。当温度变化时，Pt100 电阻值随之变化，变送器将电阻信号转换为标准的 4-20mA 电流信号输出，与温度成线性关系。
产品采用两线制供电与信号传输，可直接接入 PLC、DCS 或显示仪表。一体化结构将传感器与变送器集成于同一外壳内，安装简便，适用于 -200℃ ~ 500℃ 的工业温度测量。SBW 系列温度变送器模块采用二线制传送方式将热电阻温度信号转换为标准的 4-20mA 输出信号，与二次仪表或 PLC 系统配合使用，可准确测量生产过程中各种介质的温度。由于变送器采用了专用芯片进行放大和线性化处理，提高了传感器测量精度，冷端无需补偿，负载能力大，传输距离远，抗干扰能力强。
安徽初辰科技有限公司位于安徽省天长市，核心团队专注工业测量领域，是国家高新技术企业，已通过ISO9001质量管理体系认证、CE认证、RoHS认证及防爆认证。
核心技术参数
| 参数 | 指标 | 备注 |
| 产品名称 | SBW-Pt100 热电阻变送器 | 一体化温度变送器 |
| 输入类型 | Pt100 铂电阻（三线制/四线制） | 符合 IEC 60751 标准 |
| 输出信号 | 4-20mA（两线制） | 与温度成线性关系 |
| 测量范围 | -200℃ ~ 500℃（可定制） | 根据传感器选型 |
| 精度等级 | ±0.2% FS、±0.5% FS | 可选高精度型 |
| 供电电源 | 12~36V DC | 两线制，反向极性保护 |
| 负载能力 | ≤ (U-12) / 0.02 Ω | U 为供电电压；24V 时负载 0~600Ω |
| 长期稳定性 | ≤ ±0.1% FS/年 | 无需频繁校准 |
| 工作温度（环境） | -40℃ ~ 85℃ | 变送器模块 |
| 防护等级 | IP65（接线盒） | 防尘防水 |
| 防爆等级 | Ex ia IIC T4 / Ex d IIC T6 | 可选 |
| 过程连接 | 螺纹、法兰、卡套（可定制） | 按需选择 |
| 保护管材质 | 304、316L、Inconel600、PTFE | 根据介质选择 |
| 响应时间 | ≤ 10ms | — |
| 功耗 | ＜ 0.5W | — |
| 温度影响 | ≤ 0.05%/℃ | — |
说明：以上参数为 SBW-Pt100 热电阻变送器通用技术规范。具体配置（测量范围、精度等级、防爆等级、过程连接、保护管材质等）依据实际工况定制，详询厂家技术支持。
产品优势
一体化结构，安装简便
传感器与变送器集成于一体，安装简便，无需额外配电器，减少接线环节。可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装在仪表盘内作转换单元。一体化设计结构简单合理，可直接替换普通装配式热电偶、热电阻。标准信号输出，系统兼容性强
4-20mA 两线制输出，可直接接入 PLC、DCS 或数显仪表。传输距离远，抗干扰能力强，可准确测量生产过程中各种介质的温度。采用二线制传输方式，既节约了昂贵的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力。高精度测量，长期稳定
精度可达 ±0.2% FS，内置线性化与温度补偿。冷端、温漂、非线形自动补偿。长期稳定性 ≤ ±0.1% FS/年，无需频繁校准。温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。量程可定制，灵活适配
用户可根据需求定制测量范围，变送器出厂时已校准，现场无需调整。可配接铠装热电阻、装配式热电阻，适应不同安装需求。防爆可选，安全可靠
可选本安防爆（Ex ia IIC T4）或隔爆型（Ex d IIC T6）。防爆等级可选 dIIBT4、dIIBT5、CT4、CT6，适用于爆炸性危险环境。耐腐蚀性强，适应恶劣工况
保护管材质可选 304 不锈钢、316L 不锈钢、Inconel600 镍基合金、PTFE 喷涂。适用于腐蚀性介质测量，适应化工、制药等行业苛刻工况。接线便捷，维护简单
两线制接线，无需区分正负极（带极性保护），现场安装方便。变送器工作电源电压最低 12V，最高 35V，额定工作电压 24V。负载能力大，传输距离远，抗干扰能力强。
应用场景
石油与化工行业
适用于反应釜温度监测、管道介质温度测量、储罐温度监控、精馏塔温度检测等场景。产品可配接 316L 不锈钢或 PTFE 喷涂保护管，耐腐蚀性能可靠；4-20mA 两线制输出便于远距离传输至 DCS 控制系统。
电力与能源行业
用于锅炉温度监测、汽轮机轴承温度测量、热力管道温度监控、变压器油温检测等工况。产品测温范围覆盖 -200~500℃，精度可达 ±0.2% FS，可满足电力行业关键设备的精密测温需求。
制药与食品行业
用于发酵罐温度控制、灭菌釜温度监测、反应罐温度检测、食品加工管道温度测量等。316L 不锈钢材质符合卫生级要求；一体化结构无裸露电气部件，易于清洁维护。
暖通空调与楼宇自动化
用于空调系统水温监测、制冷机组温度控制、供热系统管道温度测量等场景。产品体积小巧，安装简便，二线制接线无需额外配电器，适用于各类暖通设备的温度监测。
选型与订购
选型注意事项
确定测温范围：常规量程 -200~500℃，可根据实际需求定制。建议选用量程覆盖实际温度范围并留有一定余量。
选择精度等级：根据控制精度要求选择 ±0.2% FS（高精度型）或 ±0.5% FS（标准型）。关键工艺控制建议选用高精度型。
选择保护管材质：根据介质腐蚀性选择：304 不锈钢适用于一般工况；316L 不锈钢适用于较强腐蚀性介质；Inconel600 适用于高温腐蚀环境；PTFE 喷涂适用于强酸碱腐蚀工况。
确认过程连接：标准接口包括螺纹、法兰、卡套连接，可根据现场管道接口定制。
确认防爆要求：若应用于爆炸性危险区域，需选择防爆型产品（Ex ia IIC T4 本安型或 Ex d IIC T6 隔爆型）。
确认供电与输出：标准供电 24V DC，两线制接线。需确认控制系统信号采集模块是否匹配 4-20mA 输入。
订购方式
如需获取详细技术方案、产品报价或定制化设计服务，请联系安徽初辰科技有限公司：
技术支持热线：15212084600
公司位于安徽省天长市人才科创城，提供免费选型支持，工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。
