LUGB 涡街流量计
基于卡门涡街原理，用于测量封闭管道中液体、气体和蒸汽的体积流量，为石油、化工、电力、冶金、供热等行业提供无机械可动部件、高可靠性、宽量程比的流量计量解决方案。

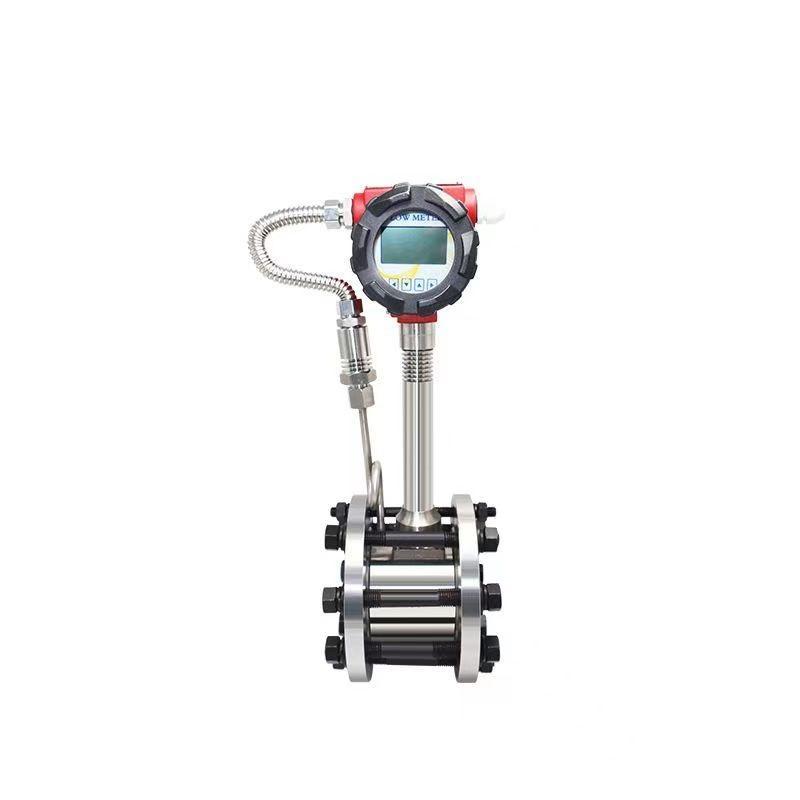

涡街流量计产品示意图
产品概述
LUGB 涡街流量计是安徽初辰科技有限公司基于卡门涡街原理研发生产的流量测量仪表。当流体流经设置在管道中的旋涡发生体时，在其两侧交替产生有规则的旋涡列，旋涡的释放频率与流体流速成正比，通过检测旋涡频率即可测得流量。涡街流量计属于速度式流量计的一种。
产品主要由旋涡发生体、检测探头及信号转换器组成。由于传感器材料为 1Cr18Ni9Ti 不锈钢（可选 304、316L 等材质），产品具有结构简单、无可动部件、压力损失小、量程比宽、精度高等特点。输出为与流量成正比的脉冲频率信号，无零点漂移，适于进行总量计量。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用。可广泛应用于石油、化工、电力、轻工、供热等行业。
安徽初辰科技有限公司位于安徽省天长市，核心团队拥有16年行业经验，是国家高新技术企业，已通过ISO9001质量管理体系认证、CE认证、RoHS认证及防爆认证。
核心技术参数
| 参数 | 指标 | 备注 |
| 产品名称 | LUGB 涡街流量计 | — |
| 测量介质 | 液体、气体、蒸汽 | — |
| 公称通径 | 法兰/夹装式：DN15～DN300；插入式：DN300～DN1000（建议）；螺纹式：DN15～DN50 | 可定制 |
| 精度等级 | 液体：±1.0%；气体/蒸汽：±1.5%（法兰/夹装式）；插入式：±1.5% | — |
| 重复性 | ≤ 准确度的 1/3 | — |
| 量程比 | 标准 1:10～1:20；液体 40:1 / 气体 25:1（协议供货） | — |
| 雷诺数范围 | 1.5×10⁴～4×10⁶ | — |
| 介质温度 | 常温：-40℃～80℃；中温：-40℃～280℃；高温：-40℃～350℃（最高可达 450℃） | 详询厂家 |
| 工作压力 | 1.6MPa、2.5MPa、4.0MPa（特殊型可达 25MPa） | 详询厂家 |
| 输出信号 | 脉冲频率信号、4-20mA 电流信号（两线制）、RS485（Modbus 协议）、HART 协议 | 可选 |
| 供电电源 | 24V DC、3.6V 锂电池（1.2Ah，正常维持 2 年左右）、220V AC（分体式） | 详询厂家 |
| 本体材质 | 304 不锈钢（常规）、316L 不锈钢、1Cr18Ni9Ti | 根据介质选择 |
| 防护等级 | IP65（标准），可定制 IP67、IP68 | 详询厂家 |
| 防爆等级 | 隔爆型：Exd II BT4 / Exd IICT6；本安型：ExiaⅡCT1-T6 | 可选 |
| 连接方式 | 法兰连接、法兰夹装式、插入式、螺纹式 | 可定制 |
| 环境温度 | 非防爆：-40℃～55℃；防爆：-20℃～55℃ | — |
| 执行标准 | 涡街流量传感器 JB/T9249-2015；检定规程 JJG10299-2007 | — |
说明：以上参数为 LUGB 涡街流量计通用技术规范。具体配置（口径、输出方式、防爆等级、材质等）依据实际工况定制，详询厂家技术支持。
产品优势
无可动部件，可靠性高
结构简单而牢固，无机械可动部件，长期运行稳定可靠。安装简单，维护十分方便，寿命长。检测传感器不直接接触被测介质，尤其适合恶劣环境下的流量测量。高精度，宽量程比
液体测量精度可达 ±1.0%，气体/蒸汽测量精度可达 ±1.5%。量程比宽，在雷诺数为 2×10⁴～7×10⁶ 范围内可达 1:20。不受介质温度、压力、粘度及成分变化的影响。压力损失小，节能显著
压力损失小（约为孔板流量计的 1/4～1/2）。属于节能型流量仪表，可有效降低管道系统的运行能耗，长期运行经济效益显著。无零点漂移，适于总量计量
输出为与流量成正比的脉冲频率信号，无零点漂移，性能稳定。特别适合进行累积流量计量和与计算机等数字系统配套使用。多种输出方式，系统兼容性强
支持脉冲频率信号、二线制 4-20mA 电流信号、RS485（Modbus 协议）、HART 协议等多种输出方式。可接入 PLC、DCS 等控制系统，实现流量的远传显示、记录和控制。防爆可选，适应危险环境
可选隔爆型（Exd II BT4 / Exd IICT6）或本安型（ExiaⅡCT1-T6）。适用于石油、化工等存在易燃易爆气体或蒸汽的危险场所。安装方式灵活，适用性强
支持法兰连接、法兰夹装式、插入式、螺纹式等多种安装方式。可根据现场管道工况灵活选择，水平、垂直和不同角度均可安装。插入式结构可在不断流情况下拆装，便于清洗和维修。温度压力补偿，测量更精准
可集成温压补偿功能，对气体和蒸汽进行自动密度补偿。有效提高流量测量的准确度，特别适用于蒸汽和可压缩气体的流量计量。
应用场景
石油与化工行业
适用于原油、成品油、化工原料、各种气体和蒸汽的流量计量。产品不受介质温度、压力、粘度及成分变化的影响，耐高温、高压，安全防爆，满足化工过程控制的苛刻要求。
电力与能源行业
用于锅炉蒸汽流量计量、压缩空气流量监测、热力管网供热计量、冷却水循环流量测量等工况。产品量程比宽、压损小，可有效适应电力行业负荷波动大、长期连续运行的测量需求。
冶金与建材行业
用于高炉煤气流量计量、工业窑炉燃气流量监测、压缩空气系统流量测量等场景。产品可适应高温（最高 350～450℃）和高粉尘环境，检测元件不直接接触介质，不易结垢、不堵塞。
供热与城市公用事业
用于城市供热管网蒸汽/热水计量、锅炉房蒸汽流量监测、工业区集中供气计量等。产品可集成温压补偿功能，对蒸汽进行自动密度补偿，保证贸易结算的准确公正。
选型与订购
选型注意事项
确定测量介质：明确被测介质是液体、气体还是蒸汽。不同介质对应不同的流速范围和精度等级。
选择口径与连接方式：根据管道内径选择流量计口径（DN15～DN300 法兰/夹装式，DN300～DN1000 插入式）。确认现场管道连接方式（法兰、法兰夹装、插入式、螺纹式）。
确认介质温度与压力：根据实际工况选择温度等级（常温 -40～80℃/中温 -40～280℃/高温 -40～350℃）和压力等级（1.6MPa、2.5MPa、4.0MPa，特殊型可达 25MPa）。
选择输出信号：根据上位机系统接口要求选择脉冲输出、4-20mA、RS485（Modbus）或 HART 协议输出。
确认供电方式：标准配置为 24V DC 供电，可选 3.6V 锂电池供电（适用于现场显示型）或 220V AC 供电（分体式）。
确认防护与防爆要求：根据安装环境选择 IP65/IP67/IP68 防护等级；若应用于爆炸性危险区域，需确认防爆等级（隔爆型 Exd II BT4/Exd IICT6 或本安型 ExiaⅡCT1-T6）。
评估直管段要求：涡街流量计对直管段有一定要求，一般测点前后直管段长度分别为 10D 和 5D（D 为管道直径），安装需满足上下游 15D～25D 直管段要求。
订购方式
如需获取详细技术方案、产品报价或定制化设计服务，请联系安徽初辰科技有限公司：
技术支持热线：15212084600
公司位于安徽省天长市人才科创城，提供免费选型支持，工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。
