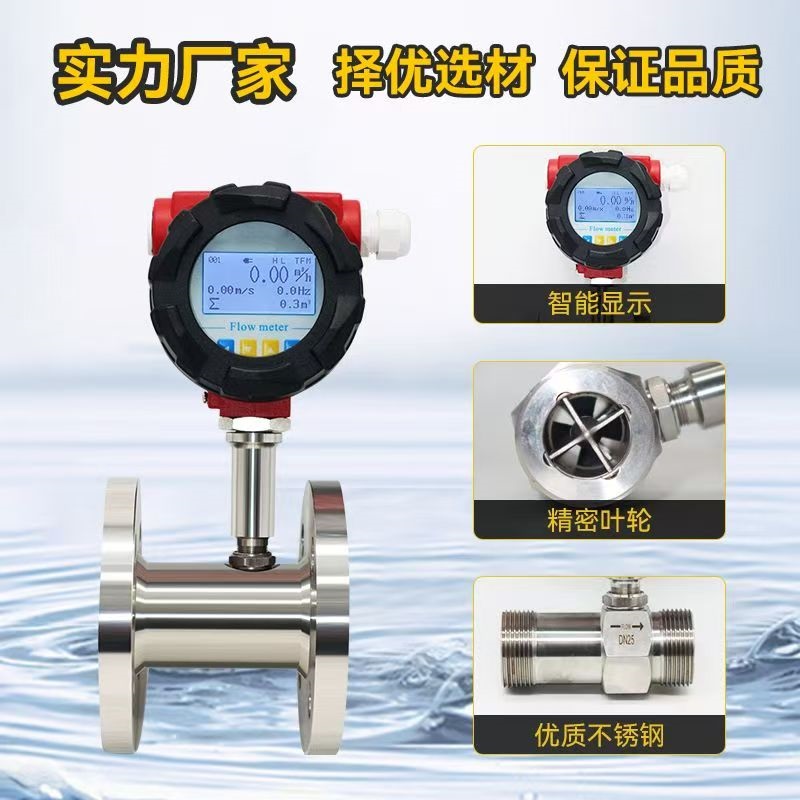

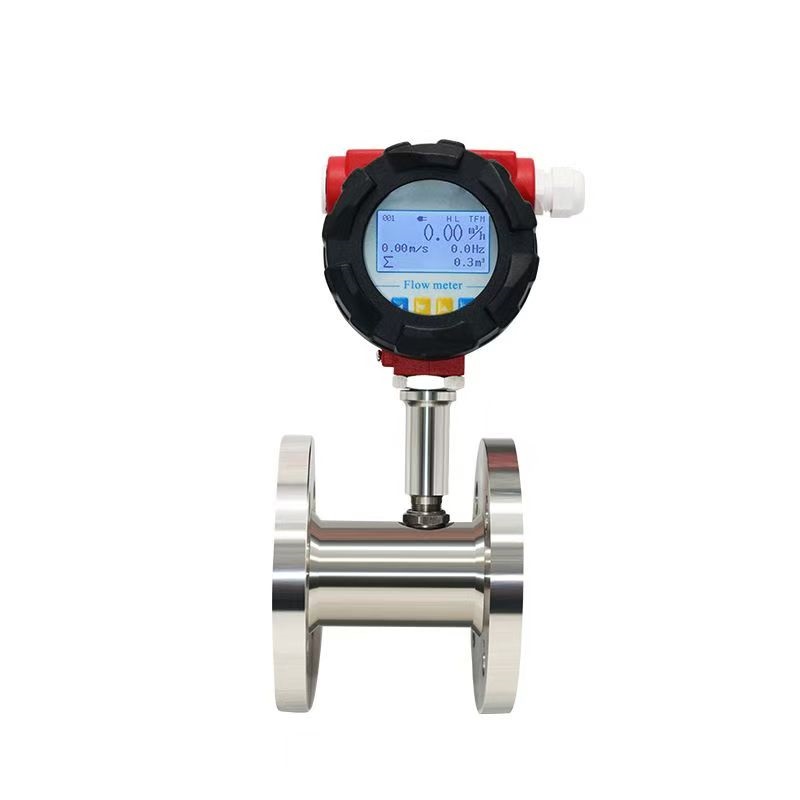

LWGY 系列涡轮流量计
基于力矩平衡原理的速度式流量仪表，用于测量封闭管道中低粘度液体的瞬时流量和累积总量，为石油、化工、冶金、供水等行业提供高精度、高重复性的流量计量解决方案。
产品概述
LWGY 是速度式涡轮流量计，流体推动叶轮旋转，叶轮转速与流速成正比，通过磁电或光电检测产生频率脉冲信号，脉冲频率对应瞬时流量、脉冲总数对应累积流量。口径覆盖 DN4~DN300，精度常见 ±0.5%R / ±1.0%R（高精度型可达 ±0.2%R 量级），量程比一般 10:1（可扩展至 15:1 或 20:1），介质温度常规 -20~80℃（高温型可至 120℃ 或 150℃），公称压力常规 1.6~6.3 MPa（高压型可定制），输出脉冲或二线制 4-20mA，供电 24VDC，防爆等级常见 ExdIIBT6，防护 IP65。它的核心价值是精度高、重复性好、无零点漂移、响应快、可测极小口径（DN4 起）的微小流量，适合洁净低粘度液体的瞬时和累积计量。但必须同时锁定四个边界：①叶轮和轴承是运动部件，介质必须洁净、低粘度，颗粒和纤维会造成精度永久漂移或卡滞，上游过滤器是选型的一部分，不是可选附件；②脉冲输出必须配积算仪或带显示的一体化表头，才能得到瞬时和累积流量；4-20mA 输出的是瞬时流量，累积仍需靠脉冲计数或表内累积功能；③直管段和流态要求严格，上游一般至少 10D，有阻流件需 20D，下游至少 5D；④仪表系数 K 是每台表出厂标定的核心参数，丢失或写错，瞬时和累积都会系统性偏移。
核心技术参数
| 参数 | 指标 | 备注 |
| 产品名称 | LWGY 系列涡轮流量计 | — |
| 测量原理 | 力矩平衡原理（速度式流量仪表） | — |
| 适用介质 | 无杂质、低粘度、无强腐蚀性液体（粘度 < 5×10⁻⁶ m²/s） | 高粘度介质需实液标定后使用 |
| 公称通径 | DN4 ~ DN200（可扩展至DN250） | 详询厂家 |

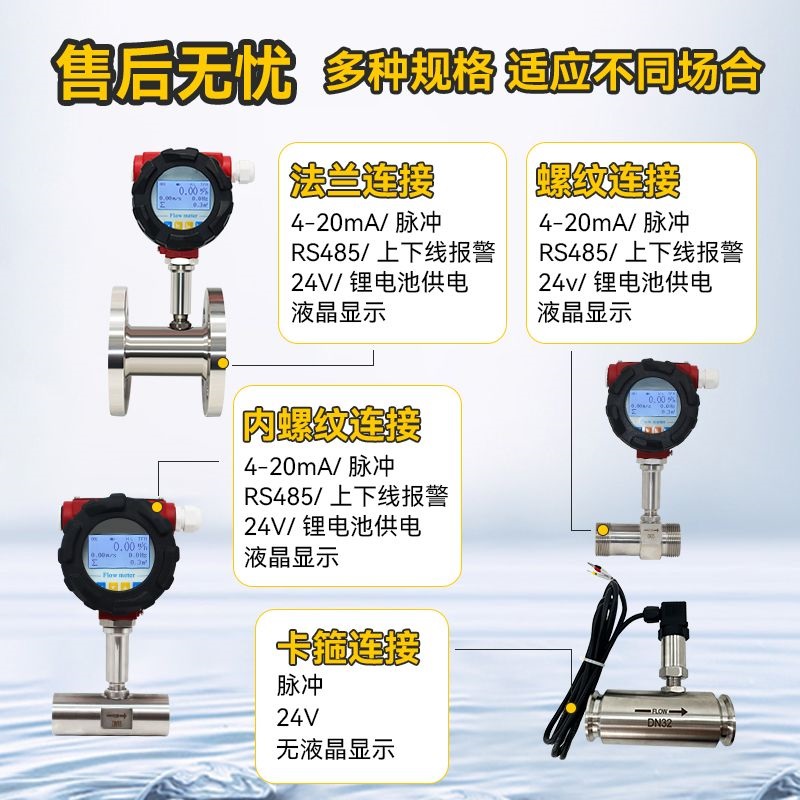

| 连接方式 | 法兰连接 DN15~DN200；螺纹连接 DN4~DN50；卡箍连接 DN15~DN50；夹装连接 DN4~DN200 | 可定制 |
| 精度等级 | ±0.5%R（A级）、±1.0%R（B级），R指读数误差 | 详询厂家 |
| 重复性 | ≤ ±0.2% ~ ±0.05% | 高稳定性 |
| 量程比 | 宽量程型 1:15；普通型 1:10 | — |
| 介质温度 | 常温型：-20 ~ 80℃；高温型：-20 ~ 120℃（定制） | 衬里材质决定 |
| 环境温度 | -20 ~ 60℃ | — |
| 环境湿度 | 5% ~ 90% | — |
| 公称压力 | 详询厂家 | 高压型可定制 |
| 输出信号 | 脉冲频率信号（低电平≤0.8V，高电平≥8V）；4-20mA 电流信号；RS485 通讯；现场显示 | 可选多种输出方式 |
| 供电电源 | +5~24VDC、+12VDC、+24VDC（可选），电池供电可选 | 详询厂家 |
| 防护等级 | IP65（标准），IP67（可选） | 特殊订制可更高 |
| 防爆等级 | ExdIIBT6 / ExiaIICT4（可选） | 防爆型需订货时说明 |
| 仪表材质 | 不锈钢 | — |
| 整机功耗 | < 1W | — |
说明：以上参数为 LWGY 系列涡轮流量计通用技术规范。具体配置（口径、连接方式、输出方式、防爆等级等）依据实际工况定制，详询厂家技术支持。
产品优势
高精度，重复性好
精度可达 ±0.5%R（A级）或 ±1.0%R（B级），短期重复性可达 0.05%~0.2%。如经常校准或在线校准可得到极高的精确度，在贸易结算中具有优势。量程比宽，适应性强
普通型量程比 1:10，宽量程型可达 1:15。宽量程设计使仪表在不同流量工况下均能保持较高测量精度，适配流量波动较大的现场。脉冲输出，抗干扰强
输出脉冲频率信号（原始频率范围 10.0Hz ~ 1.5kHz），无零点漂移，抗干扰能力强。信号分辨力强，适于总量计量及与计算机、PLC 等系统连接。结构紧凑，安装维护方便
产品结构紧凑轻巧，流通能力大。支持法兰、螺纹、卡箍、夹装等多种连接方式，适配不同管道工况。卡入式结构设计便于安装、维修与调换。适用高压测量，耐压能力强
传感器表体上不必开孔，易制成高压型仪表。DN4~DN40 口径传感器为螺纹连接，最高工作压力可达 6.3MPa。适用于高压管道流量测量场景。防爆可选，安全可靠
可选防爆型（ExdIIBT6 / ExiaIICT4），可在有爆炸危险的环境中使用。防护等级 IP65 标准，可选 IP67，适应各类工业现场。
应用场景
石油与化工行业
适用于汽油、柴油、煤油等轻质油品及化工原料的流量计量。LWGY 系列涡轮流量计精度高、重复性好，适用于贸易交接和过程控制场景。传感器材质为不锈钢，耐腐蚀性能可靠。
供水与水处理行业
用于自来水厂出厂水计量、管网分区计量、工业循环水流量监测等场景。涡轮流量计压力损失小，长期运行可有效降低泵送能耗。宽量程比设计适应供水系统昼夜流量变化。
冶金与电力行业
适用于冷却水循环计量、除盐水流量监测、润滑油流量测量等工况。可选高温型（-20~120℃）和高压型设计，满足冶金、电力行业严苛要求。
食品与制药行业
用于纯净水、饮料、药液等卫生级液体的流量计量。卡箍连接型（DN15~DN50）便于快速拆装清洗。材质为不锈钢，符合食品和制药行业卫生要求。
选型与订购
选型编码说明
LWGY □ — □□□ — □ — □ — □
| 位号 | 代号 | 说明 |
| 类型 | 基本型 | +5~24VDC 供电，脉冲频率输出 |
| 4~20mA | 两线制电流输出，远传变送型 | |
| 电池供电 | 电池供电现场显示型 | |
| 现场显示/4~20mA | 现场显示 + 两线制电流输出 | |
| RS485 | RS485 通讯输出 | |
| 公称通径 | 4 | DN4mm，流量范围 0.04~0.25 m³/h |
| 6 | DN6mm，流量范围 0.1~0.6 m³/h | |
| 10 | DN10mm，流量范围 0.2~1.2 m³/h | |
| 12 | DN12mm，流量范围 0.2~2 m³/h | |
| 15 | DN15mm，流量范围 0.6~6 m³/h | |
| 20 | DN20mm，流量范围 0.7~7 m³/h | |
| 25 | DN25mm，流量范围 1~10 m³/h | |
| 32 | DN32mm，流量范围 1.5~15 m³/h | |
| 40 | DN40mm，流量范围 2~20 m³/h | |
| 50 | DN50mm，流量范围 4~40 m³/h | |
| 65 | DN65mm，流量范围 7~70 m³/h | |
| 80 | DN80mm，流量范围 10~100 m³/h | |
| 100 | DN100mm，流量范围 20~200 m³/h | |
| 125 | DN125mm，流量范围 25~250 m³/h | |
| 150 | DN150mm，流量范围 30~300 m³/h | |
| 200 | DN200mm，流量范围 80~800 m³/h | |
| 防爆 | 无标记 | 非防爆型 |
| B | 防爆型 | |
| 精度等级 | A | 精度 0.5 级 |
| B | 精度 1 级 | |
| 涡轮类型 | A | 宽量程涡轮 |
| B | 普通涡轮 |
选型示例：LWGY 基本型 — DN50 — 非防爆 — 0.5级 — 普通涡轮
编码为：LWGY — 50 — 无标记 — A — B
选型注意事项
确定类型：根据输出信号需求选择基本型（脉冲输出）、4~20mA 远传变送型、电池供电现场显示型、现场显示/4~20mA 型或 RS485 通讯型。
确定口径与流量范围：根据管道内径和常用流量选择公称通径（DN4~DN200），确保流量落在该口径对应的流量范围内。
确认防爆要求：若应用于爆炸性危险区域，需选择防爆型（B），并确认防爆等级（ExdIIBT6 / ExiaIICT4）。
选择精度等级：根据计量要求选择 A级（0.5级）或 B级（1级），贸易结算场景建议选用 A级。
选择涡轮类型：宽量程型（A）量程比 1:15，普通型（B）量程比 1:10。流量波动较大时建议选用宽量程型。
确认介质特性：明确被测液体的粘度（需 < 5×10⁻⁶ m²/s）、温度、腐蚀性、是否含纤维或颗粒等杂质。
订购方式
如需获取详细技术方案、产品报价或定制化设计服务，请联系安徽初辰科技有限公司：
📞 技术支持热线：15212084600
公司位于安徽省天长市人才科创城，提供免费选型支持，工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。
*本文案基于安徽初辰科技有限公司产品信息编写，具体参数以实际配置为准。*
