GCC-3H 超声波液位计-灌区蓄水池/明渠水位远程监测方案

📋 核心摘要：针对 PAC、PAM、次氯酸钠、电镀废水等一般腐蚀性液体，GCC-3H 标配 PVDF 防腐探头，一体式结构成本更低。非接触测量完全隔离腐蚀介质，IP68 防护等级适应冲洗环境，窄波束角适合加药罐等小型容器，是化工水处理、电镀等行业经济可靠的液位监测方案。

一、一般腐蚀性液体储罐的测量痛点

在所有使用酸、碱、盐溶液的工业现场，液位计不仅要测的准，还要能抵抗介质的侵蚀：

• 腐蚀性：PAC（聚合氯化铝）、PAM、次氯酸钠、氯化铁、电镀液等对金属和普通塑料都有不同程度的腐蚀。

• 易结晶/易结垢：某些药剂如石灰水、电镀液容易在传感器表面结垢，影响测量。

• 挥发性气体：液面可能挥发腐蚀性气体，对仪表电子部分造成潜在威胁。

• 小型储罐居多：加药间储罐体积小，顶部空间有限，且罐内可能有搅拌器。

使用不锈钢的接触式传感器很快就会被腐蚀，GCC-3H 超声波液位计从原理上解决了与介质接触的问题。

二、GCC-3H 在腐蚀性储罐中的核心优势

• 🧪 PVDF 探头耐腐蚀：探头材质 PVDF 对大多数无机酸、碱、盐和氧化剂都有优良的耐腐蚀性，尤其适合 PAC、PAM、次氯酸钠等水处理药剂。

• 📡 非接触，免腐蚀困扰：探头只发射声波，不接触液体，不存在被腐蚀的可能。电子部分在变送器内，与腐蚀气体隔离。

• 💰 一体式结构，经济实惠：相比分体式液位计，GCC-3H 一体式结构成本更具竞争力，安装也更简便。

• 🎯 小盲区，适合小罐体：0.3m 盲区配合窄波束，非常适合加药间容积 1~5m³ 的储罐测量。

• 🛡️ IP68 防护：即使偶尔药液溅射或冲洗，探头也不会损坏，适应加药间潮湿、喷洒的环境。

对于强酸强碱（如浓硫酸、浓硝酸、液碱）或高温介质，我们建议选用 PTFE 全防腐探头系列（如 GCC-PTFE 系列），详细可查看相关产品页。

三、典型应用场景详解

1. PAC / PAM 加药罐

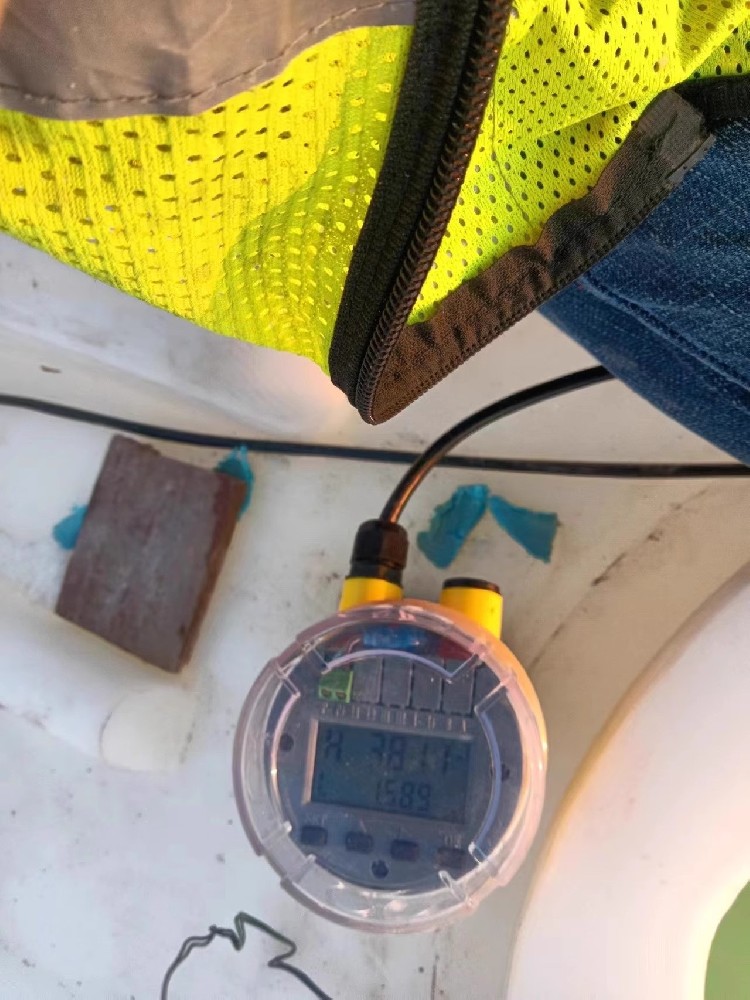

水处理工艺中的絮凝剂和助凝剂储罐，通常为 PE 材质，容积 1~10m³。GCC-3H 安装在罐顶法兰，测量药液剩余量，信号反馈给 PLC 实现自动补药。

2. 次氯酸钠消毒剂储罐

次氯酸钠有氧化性和腐蚀性，GCC-3H 的非接触原理加上 PVDF 探头可以长期稳定工作，免于频繁更换腐蚀的探头。

3. 电镀废水收集池

电镀车间废水含酸、碱及重金属离子，腐蚀性强。非接触超声波测量避免了传感器腐蚀，IP68 防护也能应对池内可能出现的溢流。

4. 酸碱中和池

在 pH 调节工艺中，需监测中和池液位以控制泵启停。GCC-3H 能适应 pH 值的剧烈变化，不受电导率影响。

四、安装与维护要点

1. 安装注意事项

• 使用 PVC 或 PVDF 法兰/短管连接，避免金属法兰可能被飞溅液体腐蚀。

• 探头必须垂直对准液面，波束角避开进药管口和搅拌器。

• 最高液位距探头必须大于盲区。

2. 定期检查

建议每 1-3 个月检查探头表面是否有结晶或结垢，如有，用软布蘸清水或酒精轻轻擦拭即可。部分药剂蒸气可能使探头表面变模糊，定期清理可保证信号强度。

3. 电气安全

加药间湿度大、有腐蚀气体，电缆接头务必拧紧密封。电源和信号线建议套上波纹管保护。

五、选型指南与参数表

通用技术参数同前。需要特别提醒，对于高浓度、高温或特殊化学品，务必查阅耐腐蚀性表或联系技术工程师确认。

六、FAQ

Q1: PVDF 探头能耐所有酸吗？

PVDF 对大多数无机酸、碱、盐都有良好的耐腐蚀性，但对于高浓度硫酸（>95%）、浓硝酸等强氧化性酸，建议选用 PTFE 全防腐系列。

Q2: 药液挥发气体对测量有影响吗？

影响很小。SIG 算法可以区分气体散射回波和真实液面回波。如果挥发剧烈，建议加装密封隔离套管。

Q3: 罐内液体粘度高，会不会影响超声波？

超声波测量的是液面反射，不受粘度影响，但高粘度液体液面可能较平，回波会更好。

💬 客户评价

“PAC加药罐之前用的金属探头，半年就腐蚀得不成样子，换GCC-3H后到现在快两年了，一点问题没有，还很便宜。”—— 某污水处理有限公司 周工
