PS-PTFE 系列 防腐四氟雷达物（液）位计

PS-PTFE 系列 防腐四氟棒雷达物（液）位计 —— 采用全密封 PTFE 棒式天线，26GHz 高频 FMCW 技术，专为强酸、强碱及有机溶剂等腐蚀性介质设计，非接触测量，量程可达 70 米，是化工、医药、水处理等行业腐蚀性液位测量的理想之选。

一、产品概述——PS-PTFE 系列 防腐四氟棒雷达物（液）位计

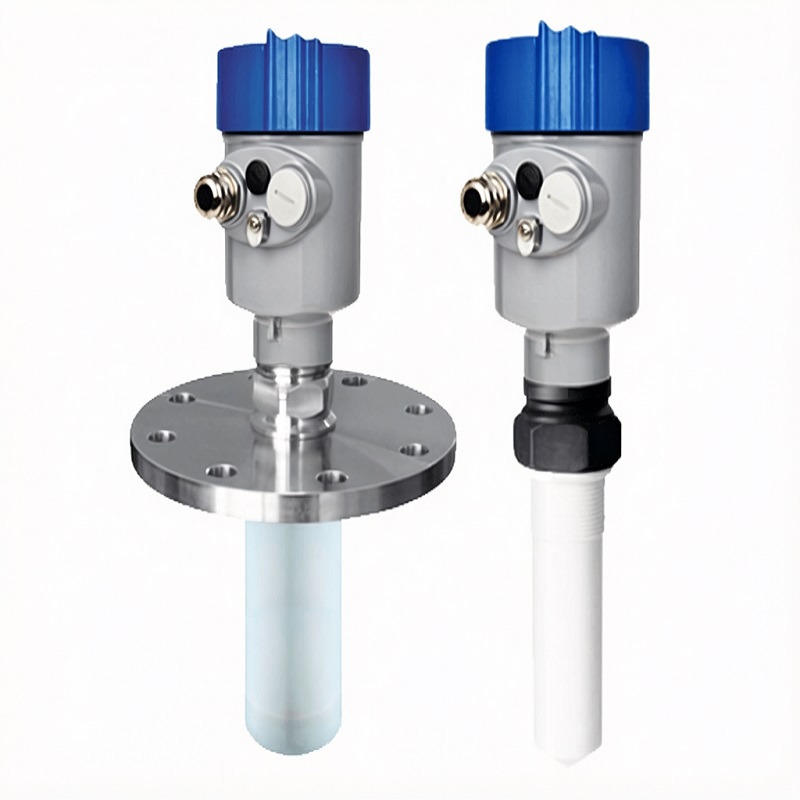

安徽初辰（GCC） 推出的 PS-PTFE 系列防腐四氟棒雷达物（液）位计 是一款专为强腐蚀性液体介质设计的非接触式高频雷达物位仪表。产品采用全密封 PTFE（聚四氟乙烯，俗称“塑料王”）材质棒式天线，具备优异的耐酸碱和抗有机溶剂侵蚀性能，可长期耐受盐酸、硫酸、硝酸、氢氟酸、氢氧化钠及各类化学溶剂的腐蚀。仪表广泛应用于化工储罐、酸碱槽、医药反应釜、电镀生产线、污水处理及食品加工等行业，是腐蚀性工况液位测量的可靠解决方案。作为专业的雷达物位仪表制造商，安徽初辰致力于为工业现场提供高精度、高可靠性的物位测量产品。

该仪表基于 调频连续波（FMCW） 原理工作。天线发射 26GHz 高频微波脉冲，脉冲以近光速传播至被测介质表面后反射回来，由同一天线接收。仪表内部微处理器通过计算发射与接收之间的时间差，并结合当前环境温度进行补偿，精确换算出天线至介质表面的距离。26GHz 高频信号具有波束角小（最小 8°）、能量集中、穿透力强的特点，能够有效穿透腐蚀性介质常伴有的薄雾、轻微结晶和冷凝水。对于低介电常数的溶剂类介质，26G 雷达也能实现稳定、精确的液位测量。

核心优势：

① 全密封 PTFE 棒式天线，耐强酸、强碱及有机溶剂腐蚀

② 26GHz 高频 FMCW 技术，波束角小、穿透力强、抗干扰

③ 最大量程 70 米，覆盖各类储罐、反应釜及料仓

④ 非接触式测量，无磨损、无污染，免维护运行

⑤ 支持 4~20mA+HART 两线制及 RS485+Modbus 四线制，集成灵活

二、PS-PTFE 系列 核心技术参数

三、PS-PTFE 系列 8 大核心特点

• ◆            【全密封 PTFE 棒式天线，卓越防腐性能】 天线及过程连接部分均采用聚四氟乙烯（PTFE）全包裹材料，具有优异的耐酸碱和抗有机溶剂性能。全密封结构有效防止介质渗透，天线表面光滑不易挂料。对盐酸（≤37%）、硫酸（≤98%）、硝酸（≤65%）、氢氟酸（≤40%）、氢氧化钠（≤50%）以及各类有机溶剂均表现出优异的耐受能力。PTFE 材质是目前公认的强腐蚀工况优选过程接触材质方案。

• ◆            【26GHz 高频 FMCW 技术，稳定可靠】 采用 26GHz 调频连续波（FMCW）技术，工作在毫米波波段，波长较短、能量集中。波束角最小可达 8°，能量高度集中，有效提升回波信号强度。高频信号可穿透腐蚀介质常伴有的薄雾、轻微结晶和冷凝水，即使在搅拌、泡沫等复杂工况中也能精准识别真实液位。

• ◆            【非接触式测量，免维护运行】 采用非接触式测量原理，电子部件和金属壳体完全隔离于腐蚀性介质环境。无机械活动部件，不会因介质侵蚀而出现探头损坏或信号失效的问题，既保证了测量的长期可靠性，也大幅降低了设备的故障率和维护成本。

• ◆            【抗挂料与抗凝结设计】 棒式天线表面光滑、结构简单，加上 PTFE 材料本身极强的疏水特性和抗粘附能力，即使测量易结晶或易附着介质的液位，也不易受到挂料或凝结物的干扰。几乎不需使用吹扫装置即可维持正常测量。

• ◆            【超大量程 70 米，应用广泛】 标准测量范围 0.3m~30m，可选最大量程 70m。从小型储罐、反应釜到超大型化工储罐、酸碱槽，均可实现精确测量。

• ◆            【多种信号输出，系统集成便捷】 支持 4~20mA + HART 两线制和 RS485 + Modbus RTU 四线制两种输出方式。可便捷接入 DCS、PLC、SCADA 等各类工业控制系统，满足不同场景的集成需求。

• ◆            【本安防爆，安全可靠】 产品通过国家防爆认证，本安型 Ex ia IIC T6 Ga 适用于 Zone 0/1/2 危险区域，隔爆兼本安型 Ex d ia IIC T6 Gb 满足更高安全要求。为化工、石油等易燃易爆工况提供全方位的安全保障。

• ◆            【智能调试与故障诊断】 标配 LCD 液晶显示屏和四键按键操作，现场参数设置、回波曲线查看、空满罐校准等操作直观便捷。可选蓝牙调试模块，通过手机 APP 实现无线参数配置与远程调试，无需开盖即可完成量程设定、虚假回波抑制等操作，极大降低现场运维难度。

四、防腐四氟棒雷达物（液）位计 工作原理

PS-PTFE 系列防腐四氟棒雷达物（液）位计 基于 调频连续波（FMCW） 原理工作。仪表内的高频振荡器生成频率随时间线性变化的微波信号（26GHz），该信号经 PTFE 棒式天线发射至被测介质表面。信号抵达介质表面后发生反射，反射回波由同一天线接收。仪表内部微处理器通过比较发射信号与接收信号的频率差，经高速 DSP 计算得到天线至介质表面的距离。

距离 = (差频 × C) / (2 × 调频带宽)

在获得天线至液面的距离（D）后，根据用户设定的安装高度（H，即天线至容器底部的距离），即可换算出当前液位值：液位 = H - D。26GHz 高频信号波长更短，对微小距离变化非常敏感，因此可获得 ±5mm 的高精度。仪表内置温度补偿模块，实时监测环境温度并自动修正频率漂移，确保全温区测量一致性。

针对腐蚀性介质常伴有的薄雾、结晶、冷凝水等干扰因素，26GHz 高频信号具有出色的穿透能力，能够有效穿透这些干扰层，获取真实液面回波。同时，仪表采用先进的 虚假回波抑制算法，可在安装完成后通过“回波学习”功能自动记录并滤除容器内壁、搅拌桨、接管等固定障碍物产生的干扰回波，确保输出真实、连续的液位信号。

▲ PS-PTFE 系列防腐四氟棒雷达物（液）位计 FMCW 测距原理示意图

五、PS-PTFE 系列 典型应用场景

🧪 化工强酸储罐

适用介质：盐酸、硫酸、硝酸、氢氟酸、氯磺酸等强酸

环境条件：强腐蚀性蒸汽、温度 -40~130℃、可能有结晶

选型建议：全密封 PTFE 棒式天线，法兰 DN80 安装，本安防爆型，4~20mA+HART 输出接入 DCS

⚗️ 医药反应釜

适用介质：有机溶剂、酸碱溶液、药液中间体

环境条件：带搅拌、温度波动、可能有泡沫

选型建议：PTFE 棒式天线+隔爆兼本安型，螺纹安装，RS485 Modbus 通信接入制药 MES 系统

💧 污水处理酸碱中和池

适用介质：废酸、废碱液、含重金属废水

环境条件：室外安装、潮湿多雨、温度变化大

选型建议：PTFE 天线+IP67 防护，法兰安装，4~20mA 信号远传至 PLC 控制加药系统

⚡ 电镀槽液位控制

适用介质：镀铬液、镀镍液、氰化物溶液、酸铜液

环境条件：高温（≤80℃）、槽内气流腐蚀性强

选型建议：G1½A 螺纹安装 PTFE 棒式天线，配继电器输出用于自动补液控制

🍶 食品 CIP 清洗系统

适用介质：酸碱清洗液、热水、消毒液

环境条件：间歇性高温（≤80℃）、湿热交替

选型建议：PTFE 天线符合 FDA 要求，法兰安装，输出 4~20mA 接入清洗控制系统

🏭 石油化工中间体储罐

适用介质：苯类、醇类、酮类、酯类等有机溶剂

环境条件：挥发性强、可能有惰性气体保护

选型建议：PTFE 棒式天线+本安防爆型，法兰 DN100，RS485 组网接入罐区管理系统

六、PS-PTFE 系列 安装指南

1. 安装位置选择

• 天线应垂直于液面安装，确保雷达波束以 90° 角照射液面，避免倾斜导致回波信号衰减。

• 安装位置应避开进料口、搅拌器、挡板等可能产生干扰回波的障碍物。对于平底罐，建议安装在罐体直径的 1/4 或 1/6 处。

• 棒式天线的雷达波发射端必须伸出安装短管，确保波束不受短管壁遮挡。天线不可向罐壁倾斜。

• 对于拱形或圆形罐顶，不能安装在罐顶正中间，以免产生多次回波干扰。室外安装时应采取遮阳、防雨措施。

2. 螺纹 / 法兰安装步骤

1. 螺纹安装：根据容器接口选择 G1½A 螺纹，在螺纹上缠绕 PTFE 生料带，旋紧仪表，扭矩 30~40 N·m，确保密封。

2. 法兰安装：将配对法兰焊接或固定于容器接口，法兰密封面放置 PTFE 垫片，将仪表法兰与容器法兰对准，用螺栓均匀紧固（扭矩 40~60 N·m）。

3. 安装过程中注意保护 PTFE 天线表面，避免划伤或沾染油污；安装后检查仪表是否垂直，倾斜角应 ≤1°。

4. 对于防爆场合，需确保电缆引入装置满足防爆要求（如使用防爆格兰头），并可靠接地。

3. 电气接线说明

• 两线制（4~20mA+HART）：端子 1（+）接 DC 24V 正极，端子 2（-）接 DC 24V 负极，负载电阻 250~500Ω。

• 四线制（RS485+Modbus）：端子 P+、P- 接 DC 24V 电源，端子 A、B 分别接 RS485 总线 A、B，屏蔽层单端接地。

• 所有电缆应采用屏蔽双绞线，电源线与信号线分开布线，避免强电干扰。

• 接线前务必断电操作，确认供电电压与仪表标识一致（DC 24V，12V~28V 宽压输入）。

4. 调试校准方法

1. 空罐校准：在罐内无介质时，通过按键或 HART 手操器进入“空标”菜单，确认当前距离为参考零点。

2. 满罐校准：若已知满罐高度，输入“满标”值；也可直接设定量程（即安装高度）。

3. 虚假回波抑制：在空罐或稳定工况下，执行“回波学习”功能，仪表自动记录环境回波并保存为干扰曲线，用于后续测量时滤除固定干扰。

4. 输出验证：使用万用表测量 4~20mA 电流值，换算为对应百分比与实际液位比对；或通过 RS485 读取寄存器值，确认通信正常。

七、PS-PTFE 系列 选型指南

根据被测介质特性、量程、过程条件及系统接口要求，选择合适的 PS-PTFE 系列配置。以下选型表提供主要维度参考，详细选型请咨询安徽初辰（GCC）技术支持。

※ 具体选型请咨询 安徽初辰（GCC） 技术支持，我们将根据您的介质、温度、压力及安装环境提供定制化方案。

八、PS-PTFE 系列 常见问题（FAQ）

Q1：PS-PTFE 系列可以测量哪些腐蚀性介质？

A：PS-PTFE 系列采用全密封 PTFE 棒式天线，可测量绝大多数强腐蚀性液体。包括但不限于：盐酸（≤37%）、硫酸（≤98%）、硝酸（≤65%）、氢氟酸（≤40%）、氢氧化钠（≤50%）、氢氧化钾、氨水、次氯酸钠，以及苯类、醇类、酮类、酯类等有机溶剂。PTFE 材质具有极佳的化学惰性，是强腐蚀工况的首选。但需注意，部分超高粘度介质可能会影响回波反射，建议在选型时提供介质具体参数。

Q2：PTFE 棒式天线和 PTFE 喇叭天线有什么区别？

A：① 棒式天线：结构紧凑、体积小，适合小尺寸接管（G1½A 螺纹或 DN50 法兰），天线表面光滑不易挂料，抗凝结能力强，尤其适用于易结晶、易附着介质的测量。② 喇叭天线：口径较大，波束角更小、能量更集中，适合远距离测量（>30m），但需要较大的安装空间（法兰 ≥DN80）。PS-PTFE 系列采用棒式天线设计，在保证防腐性能的同时，兼顾了安装便捷性和抗挂料能力。

Q3：26GHz 和 80GHz 的防腐雷达液位计该如何选择？

A：① 26GHz：技术成熟、性价比高，波束角 8°~12°，对于大多数化工、水处理等腐蚀性液位测量场景已完全够用。② 80GHz：波长更短、波束角更小（≤3°），能量更集中，穿透粉尘、蒸汽的能力更强，适合高粉尘固体料位或超远距离测量。对于纯液体腐蚀性工况，26GHz 是性价比更高的选择；若现场存在严重粉尘或需要更小波束角，可选 80GHz 定制型号。

Q4：PS-PTFE 系列雷达物位计的盲区是多少？

A：PS-PTFE 系列的盲区 ≤8cm。盲区是指天线近端无法有效测量回波的距离范围。实际安装时，最高液位应始终高于盲区边界，否则测量值将失真。对于小罐测量，≤8cm 的盲区已能覆盖绝大多数应用场景。

Q5：液面有泡沫，PS-PTFE 还能可靠测量吗？

A：可以。26GHz 高频信号对泡沫具有一定的穿透能力。对于较厚（>5cm）或致密泡沫层，回波信号可能会受到一定衰减。PS-PTFE 系列内置了先进的回波处理算法，可在泡沫工况下识别有效回波。对于严重泡沫工况，建议：① 选用 80GHz 高频型号，穿透力更强；② 加装导波管（静井）为雷达波提供稳定传播通道；③ 将天线安装在泡沫层较薄的区域。

Q6：PS-PTFE 系列支持无线调试吗？

A：可以选配蓝牙调试模块。通过手机 APP（支持 Android/iOS）进行无线连接，实现参数设置、回波曲线查看、故障诊断等操作。无需打开仪表外壳，特别适合防爆区域或高空安装场景，大幅提升调试和维护效率。蓝牙通信距离可达 10 米，安全可靠。

Q7：PS-PTFE 系列的使用寿命有多长？日常需要维护吗？

A：在正常工况（温度 -40~130℃，无外力冲击）下，电子模块设计寿命超过 10 年。PTFE 天线在强腐蚀介质中几乎不老化，使用寿命可达 15 年以上。日常维护非常简单：① 每年检查一次天线表面是否有结垢或结晶，如有可用软布蘸取清水轻轻擦拭；② 定期检查接线端子是否松动；③ 每半年用标准液位进行比对校验。整个生命周期内无需更换易损件，维护成本极低。

Q8：PS-PTFE 系列可以测量固体物料吗？

A：PS-PTFE 系列主要针对液体介质设计。26GHz 高频信号对固体物料（如粉料、颗粒）也有一定的反射能力，但对于固体测量，我们推荐使用 GCC 的 PS 系列高频雷达物位计（配透镜天线或喇叭天线），波束角更小、能量更集中，可更好地适应固体料面的堆角和不规则反射。若您需要测量腐蚀性环境下的固体料位，请咨询我们获取适配型号。

九、PS-PTFE 系列 包装与售后服务

标准包装清单：

• PS-PTFE 系列防腐四氟棒雷达物（液）位计 主机（含 PTFE 棒式天线及电子模块） × 1

• PTFE 密封垫片（按连接方式） × 1

• 配套法兰 / 螺纹适配接头（按订单配置） × 1 套

• 电缆防水格兰头（防爆型为防爆格兰） × 1

• 产品使用说明书（含详细调试手册） × 1

• 产品合格证 & 出厂检定证书（含精度测试报告） × 1

• 可选附件：蓝牙调试模块（按订单配置）

质保与售后服务：

• 质保期限：自产品出厂之日起 24 个月（或自安装之日起 18 个月，以先到为准），质保期内因产品质量问题（非人为损坏）导致故障，免费维修或更换。

• 技术支持：提供 7×24 小时电话技术咨询，远程视频指导，以及可选现场调试服务（按合同约定）。

• 选型指导：免费提供针对具体工况（介质、温度、压力、腐蚀性、防爆等）的选型计算与安装方案设计。

• 定制服务：支持特殊量程（＞70m）、特殊天线材质、特殊过程连接、80GHz 频段定制等非标需求，交期与标准品同步。

安徽初辰（GCC）—— 以四氟防腐科技守护腐蚀工况测量，精准可靠，经久耐用。
