PS 系列智能高频雷达物位计 —— 采用 80GHz 高频调频连续波技术，量程覆盖 80 米，标配 4~20mA 及 HART/RS485 通信，防爆等级 Ex ia IIC T6，IP68 防护，适用于化工、冶金、电力等复杂工况的固体/液体物位精确测量。

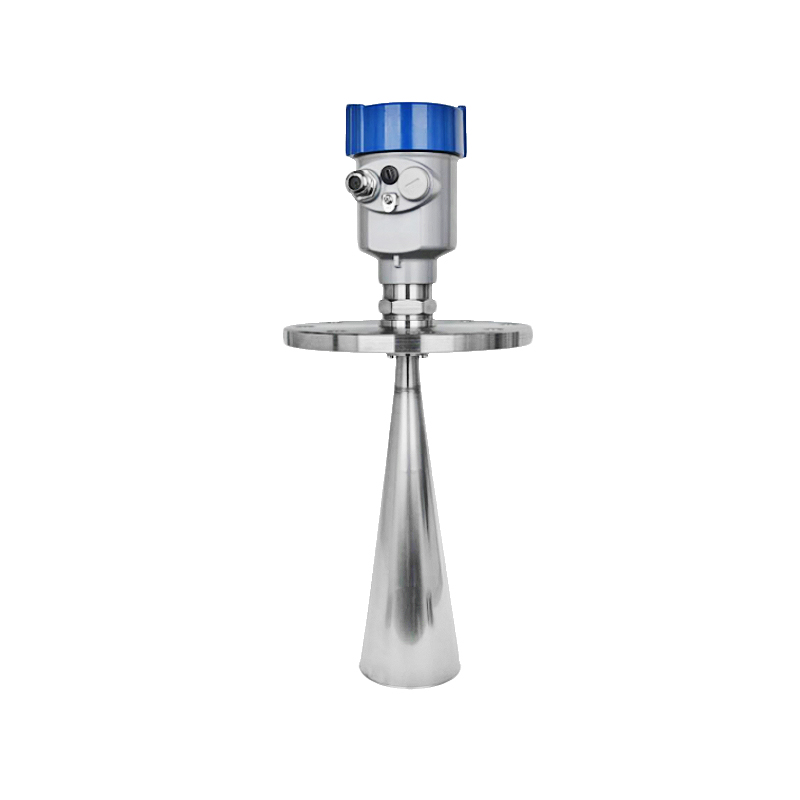

一、产品概述——PS 系列 智能高频雷达物位计
安徽初辰（GCC） 推出的 PS 系列智能高频雷达物位计 是一款基于 80GHz 调频连续波（FMCW）技术的高性能物位测量仪表，可同时适用于液体和固体介质的连续非接触式测量。仪表采用紧凑型结构设计，提供多种量程（6m 至 80m）和输出方式（4~20mA、HART、RS485 Modbus），并具备 Ex ia IIC T6 本安防爆和 IP68 最高防护等级，能够适应化工反应釜、冶金高炉料仓、电力脱硫塔、水泥筒仓等严苛工业环境。作为专业的雷达物位仪表制造商，安徽初辰致力于为全球用户提供高可靠性、高精度的物位测量解决方案。
该仪表采用 FMCW 原理：天线发射线性调频的毫米波信号，信号经被测介质表面反射后由天线接收，通过比较发射与接收信号的频率差，经高速 DSP 计算得到天线至介质表面的距离。80GHz 高频信号具有波束角小（≤3°）、穿透力强、抗粉尘/蒸汽干扰等优势，配合智能回波跟踪和虚假回波抑制算法，确保在各种复杂工况下都能获得稳定、真实的物位数据。
核心优势：
① 80GHz 超高频雷达，波束角 ≤3°，能量集中，抗干扰能力强
② 最大量程 80m，覆盖大型储罐、筒仓及料仓
③ 标配 4~20mA + HART，可选 RS485 Modbus，集成灵活
④ 本安防爆 Ex ia IIC T6 及 IP68 防护，适用于危险区域和潮湿环境
⑤ 支持螺纹和法兰安装，适配不同容器接口
二、PS 系列 核心技术参数
| 参数项 | 规格值 |
| 测量范围 | 6m / 10m / 15m / 30m / 70m / 80m（可选） |
| 测量精度 | ±3mm（液体）/ ±5mm（固体） |
| 分辨率 | 1mm |
| 中心频率 | 80GHz |
| 发射角 | ≤3°（配透镜天线） |

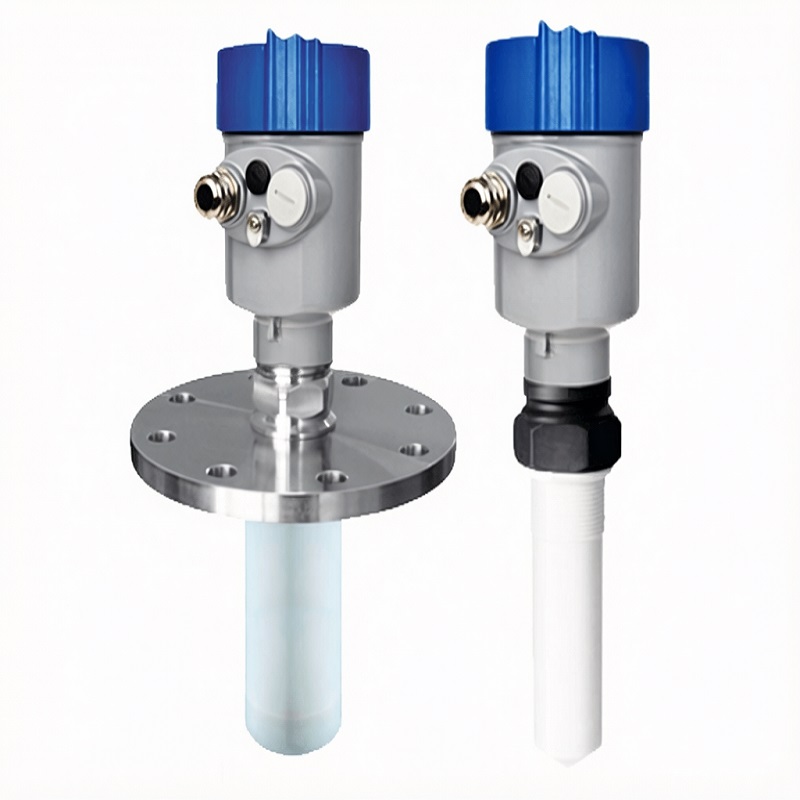

| 天线材质 | PTFE / PP（可选） |
| 过程连接 | 螺纹（G1½" / G2"）或法兰（DN50 / DN80 / DN100） |
| 过程温度 | -40℃ ~ +80℃（标准） / -40℃ ~ +200℃（高温型可选） |
| 过程压力 | -0.1MPa ~ 1.6MPa |
| 供电电源 | DC24V（标配） / AC220V（可选） |
| 输出信号 | 4~20mA（标配）+ HART / RS485 Modbus（可选） |
| 防爆等级 | Ex ia IIC T6 Ga（本安型） / Ex d ia IIC T6 Gb（隔爆兼本安） |
| 防护等级 | IP67（标准） / IP68（可选） |
| 显示方式 | LCD 背光显示（物位 / 距离 / 百分比 / 温度） |
| 外壳材质 | 铝合金（带防腐涂层） / 不锈钢 316L（可选） |
| 安装方式 | 螺纹安装 / 法兰安装 |
三、PS 系列 8 大核心特点
◆ 【80GHz 超高频，卓越聚焦性】 工作频率高达 80GHz，波长仅 3.75mm，天线发射角 ≤3°，能量高度集中，有效避免容器内壁、搅拌器及障碍物的干扰回波，特别适用于狭小空间或复杂内部结构的物位测量。
◆ 【超大量程 80m，覆盖广泛】 提供从 6m 到 80m 共六种量程选项，可满足从小型储罐到超大型筒仓（如水泥熟料库、粮食储备库）的测量需求，一台仪表即可覆盖绝大多数工业物位场景。
◆ 【高精度 ±3mm（液体）/ ±5mm（固体）】 基于先进的 FMCW 差频测量技术和高速 DSP 信号处理，在全量程范围内均可实现毫米级精度，为精确库存管理、过程控制提供可靠数据。
◆ 【多种通信协议，系统集成便捷】 标配 4~20mA 模拟量输出并叠加 HART 协议，同时可选 RS485 Modbus 数字通信，方便接入各类 DCS、PLC、SCADA 系统，实现远程监控与参数管理。
◆ 【本安防爆 Ex ia IIC T6，安全可靠】 产品通过国家防爆认证，本安型 Ex ia IIC T6 Ga 适用于 Zone 0/1/2 危险区域，隔爆兼本安型 Ex d ia IIC T6 Gb 满足更高安全要求，为化工、石油等易燃易爆工况提供安全保障。
◆ 【IP68 最高防护，适应恶劣环境】 标准防护等级 IP67，可选 IP68（可长期浸水），配合铝合金或不锈钢外壳，能够抵御粉尘、潮湿、雨水甚至短时浸泡，确保户外及潮湿车间长期稳定运行。
◆ 【智能回波处理与虚假回波抑制】 内置先进的回波追踪算法和自适应增益控制，可有效识别并滤除固定障碍物、搅拌桨、物料挂壁等产生的虚假回波，确保输出真实、连续的物位信号。
◆ 【灵活安装与调试】 支持螺纹和法兰两种安装方式，适配各类容器接口。标配 LCD 显示屏和按键，现场参数设置、回波曲线查看、空满罐校准等操作直观便捷；可选蓝牙模块，通过手机 APP 实现无线调试，无需开盖，提升维护效率。
四、智能高频雷达物位计 工作原理
PS 系列智能高频雷达物位计 基于 调频连续波（FMCW） 原理工作。仪表内的微波振荡器产生频率随时间线性变化的毫米波信号（80GHz），该信号通过天线发射至被测介质表面，反射后的回波信号被天线接收，并与当前发射信号进行混频，得到与距离成正比的差频信号。通过高速 DSP 对差频进行快速傅里叶变换（FFT）分析，精确计算出天线至介质表面的距离。
距离 = (差频 × C) / (2 × 调频带宽)
由于 80GHz 信号具有极高的频率和带宽，距离分辨率可达毫米级，保证了 ±3mm（液体）的高精度。仪表内置温度补偿模块，实时监测环境温度并自动修正频率漂移，确保全温区测量一致性。同时，通过 虚假回波抑制 和 回波峰值跟踪 算法，仪表能够在多回波环境中准确识别真实物位回波，尤其适用于有搅拌、泡沫、粉尘或挂料的工况。
对于固体物料，仪表可适应料面堆角变化；对于液体，则可稳定测量平静或轻微波动的液面。用户可根据介质特性选择不同的天线材质（PTFE 或 PP）和安装方式，以达到最佳测量效果。
▲ PS 系列智能高频雷达物位计 FMCW 测距原理示意图
五、PS 系列 典型应用场景
🧪 化工反应釜 / 储罐
适用介质：液体（酸碱液、有机溶剂、聚合物）及固体粉料
环境条件：可能有腐蚀性蒸汽、温度 -40~80℃、带搅拌
选型建议：选用 PTFE 天线+本安防爆型，法兰安装，配 4~20mA+HART 接入 DCS
🏭 冶金高炉料仓 / 烧结矿仓
适用介质：铁矿石、焦炭、烧结矿、石灰石等固体颗粒
环境条件：高粉尘、温度可达 80℃、冲击大
选型建议：选用不锈钢外壳+PP 天线，法兰 DN100，IP68 防护，RS485 Modbus 通信
⚡ 电力脱硫塔浆液 / 灰库
适用介质：石灰石浆液、石膏浆液、粉煤灰
环境条件：高湿度、少量泡沫、温度 40~60℃
选型建议：PTFE 天线+隔爆兼本安型，螺纹安装，配 4~20mA 输出至脱硫 DCS
🏗️ 水泥厂生料库 / 熟料库
适用介质：水泥生料粉、熟料颗粒、混合材
环境条件：高粉尘、料面倾斜、温度 60~80℃
选型建议：大量程 70m/80m，法兰 DN150，铝合金外壳，RS485 组网
🌾 粮食仓储筒仓
适用介质：小麦、玉米、大豆、稻谷、大米
环境条件：常温、少量粉尘、料面较平坦
选型建议：标准 30m 量程，螺纹或法兰，PP 天线，两线制 DC24V 4~20mA 远传
💧 水处理 / 原水及清水池
适用介质：原水、清水、污水、药剂溶液
环境条件：户外、潮湿、可能结冰或高温
选型建议：IP68 防护，PTFE 天线，法兰安装，4~20mA 输出至 PLC 控制加药或排泥

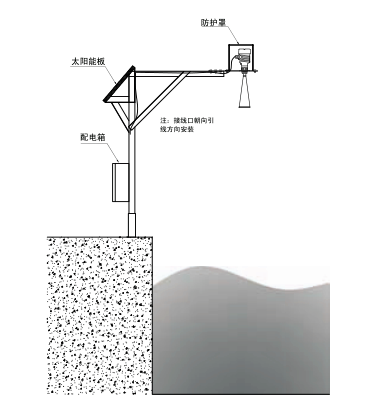

六、PS 系列 安装指南
1. 安装位置选择
天线应垂直于被测介质表面安装，波束中心线应对准料面或液面中心区域，避免照射到进料口、出料口、容器壁或内部构件。
对于液体储罐，建议安装在罐顶直径的 1/3 至 1/2 处，远离搅拌器和输液管；对于固体料仓，优先选择仓顶中心位置，以获取平均料面反射。
安装时应确保波束路径（锥形区域）内无障碍物，波束角 3°，在 10m 距离处波束直径约为 0.5m，在 80m 处约为 4.2m，需根据实际情况评估。
对于高温（>80℃）或强腐蚀工况，请选用高温型或特氟龙天线，并注意表头与热源隔离。
2. 螺纹 / 法兰安装步骤
螺纹安装：根据容器接口选择 G1½" 或 G2" 螺纹，在螺纹上缠绕 PTFE 生料带，旋紧仪表，扭矩 30~40 N·m，确保密封。
法兰安装：将配对法兰焊接或固定于容器接口，法兰密封面放置 PTFE 垫片，将仪表法兰与容器法兰对准，用螺栓均匀紧固（扭矩 40~60 N·m）。
安装过程中注意保护天线透镜表面，避免划伤；安装后检查仪表是否水平，倾斜角应 ≤1°。
对于防爆场合，需确保电缆引入装置满足防爆要求（如使用防爆格兰头），并可靠接地。
3. 电气接线说明
两线制（DC24V）：端子 1（+）接 24V 正极，端子 2（-）接 24V 负极（信号 4~20mA 叠加），负载电阻 250~500Ω。
四线制（AC220V）：端子 L、N 接交流 220V，端子 OUT+、OUT- 接 4~20mA 信号（带 HART）。
RS485 通信：端子 A、B 分别接 485 总线 A、B，屏蔽层单端接地，终端电阻按需接入。
所有电缆应采用屏蔽双绞线，电源线与信号线分开布线，避免强电干扰。接线前请确认供电电压与仪表标识一致。
4. 调试校准方法
空罐/空仓校准：在罐内无物料时，通过按键或 HART 手操器进入“空标”菜单，确认当前距离为参考零点。
满罐/满仓校准：若已知满罐高度，输入“满标”值；也可直接设定量程（即安装高度）。
虚假回波学习：在空罐或稳定工况下，执行“回波学习”功能，仪表自动记录环境回波并保存为干扰曲线，用于后续测量时滤除固定回波。
输出验证：使用万用表测量电流值，换算为对应百分比，与实际物位比对；或通过 RS485 读取寄存器值，确认通信正常。
七、PS 系列 选型指南
根据被测介质类型、量程、过程条件及系统接口要求，选择合适的 PS 系列配置。以下选型表提供主要维度参考，详细选型请咨询安徽初辰（GCC）技术支持。
| 选型因素 | 工况说明 | 推荐配置 | 参考型号 |
| 介质类型 | 液体（水、酸碱、油品） / 固体（粉料、颗粒、块料） | 液体选 PTFE 天线，固体选 PP 或 PTFE 天线 | 按天线材质代码 |
| 量程 | ≤6m / ≤10m / ≤15m / ≤30m / ≤70m / ≤80m | 根据实际最大物位 + 余量选择 | PS-6 / PS-10 / PS-15 / PS-30 / PS-70 / PS-80 |
| 过程温度/压力 | 标准 -40~80℃ / 高温 -40~200℃ / 压力 1.6MPa 以内 | 高温型选特殊散热结构，高压型选加强法兰 | 定制型号 |
| 防爆要求 | 非防爆 / 本安 Ex ia / 隔爆兼本安 Ex d ia | 根据防爆区域选择对应等级 | PS-xx-ia / PS-xx-dia |
| 输出与供电 | 模拟量 / 数字总线 / 现场电源 | DC24V+4~20mA+HART / AC220V+RS485 | 按输出代码 |
| 防护等级 | 一般户外 / 多尘潮湿 / 可短时浸水 | IP67（标准） / IP68（可选） | 按防护代码 |
※ 具体选型请咨询 安徽初辰（GCC） 技术支持，我们将为您提供专业的选型报告和安装指导。
八、PS 系列 常见问题（FAQ）
Q1：PS 系列雷达物位计适用于强酸强碱介质吗？
A：可以。PS 系列可选 PTFE 天线材质，PTFE 具有优异的耐腐蚀性，可耐受盐酸、硫酸、硝酸、氢氧化钠等强酸强碱及大部分有机溶剂。对于高温强腐蚀工况，建议选用带 PTFE 密封的法兰连接，并确认过程温度在允许范围内（标准型 -40~80℃，高温型可至 200℃）。
Q2：测量固体时，料面凹凸不平会影响精度吗？
A：PS 系列采用先进的回波处理算法，能够识别多个回波并选取最优回波（通常为最强或最稳定回波），从而在堆角变化时保持测量稳定性。对于大块物料或严重凹凸的料面，建议将天线安装在仓顶中心，并考虑使用带导波管的安装方式，以减少杂散反射的影响。在极端情况下，精度可能从 ±5mm 降至 ±10mm，但仍满足大多数工业控制需求。
Q3：PS 系列与 26GHz 雷达相比有何优势？
A：① 80GHz 波长更短，波束角更小（≤3° vs 6~10°），能量更集中，受容器壁和内部干扰的影响更小；② 高频信号对粉尘、蒸汽、泡沫的穿透能力更强，尤其适用于高粉尘固体工况和带泡沫的液体工况；③ 测量精度更高（±3mm vs ±5mm），分辨率更优；④ 天线尺寸更小，安装更灵活。缺点是价格略高，但对于复杂工况，80GHz 是更可靠的选择。
Q4：仪表防护等级 IP68 是否意味着可以完全浸没在水中工作？
A：IP68 表示仪表可在 1.5 米水深下连续浸泡 48 小时而不进水，但本产品主要用于物位测量，并非设计为长期水下工作。若安装位置可能被水淹没（如地下水池），IP68 可确保短期浸泡后仍能正常工作。对于长期浸水应用，建议加装保护套管或选用专门的水下型仪表。
Q5：如何选择 HART 或 RS485 通信？
A：① HART 是叠加在 4~20mA 上的数字通信，只需两根线即可实现模拟量+数字量传输，适合已有模拟量卡件的 DCS 或 PLC 系统，可通过手操器或软件远程读取参数和诊断信息。② RS485 Modbus 是纯数字总线，支持多台仪表组网、长距离传输（≤1200m）、双向读写所有参数，适合新建数字化系统或需要集中监控多个物位点的场景。若现场仅需单一物位信号，选 HART；若需多参数、组网或未来扩展，选 RS485。
Q6：PS 系列仪表支持现场无线调试吗？
A：可以选配蓝牙模块，通过手机 APP（支持 Android/iOS）进行无线连接，实现参数设置、回波曲线查看、故障诊断等操作，无需打开仪表外壳，特别适合防爆区域或高空安装场景，大幅提升调试和维护效率。蓝牙通信距离可达 10 米，安全可靠。
Q7：量程为 80m 时，天线需要特别处理吗？
A：80m 超大量程需要使用大尺寸透镜天线（通常口径 ≥76mm）以保证足够的信号增益。安装时需确保法兰口径 ≥DN100，并尽量减少波束路径上的遮挡物。建议在安装前进行波束模拟计算，确认在最大距离处仍能获得足够的回波强度（信噪比 ≥20dB）。若有条件，可进行现场空仓回波测试验证。
Q8：防爆等级 Ex ia 和 Ex d ia 有什么区别？我该如何选择？
A：① Ex ia 为本安型，适用于 Zone 0/1/2 区（气体），限制电路能量，确保不会产生火花或热表面，安装时需配安全栅。② Ex d ia 为隔爆兼本安型，外壳可承受内部爆炸而不传爆，同时内部电路为本安型，适用于 Zone 1/2 区，安全性更高，但体积和重量稍大。如果您的安装区域存在较高爆炸风险（如 Zone 0），请选择 Ex ia；若对机械强度有更高要求或需维护时开盖，可选 Ex d ia。具体请参考现场防爆分区和当地规范。
九、PS 系列 包装与售后服务
标准包装清单：
PS 系列智能高频雷达物位计 主机（含天线及电子模块） × 1
安装密封垫片（PTFE / 硅胶，按连接方式） × 1
配套法兰 / 螺纹适配接头（按订单配置） × 1 套
电缆防水格兰头（防爆型为防爆格兰） × 1
产品使用说明书（含详细调试手册） × 1
产品合格证 & 出厂检定证书（含精度测试报告） × 1
可选附件：蓝牙调试模块（按订单配置）、吹扫法兰套件等
质保与售后服务：
质保期限：自产品出厂之日起 24 个月（或自安装之日起 18 个月，以先到为准），质保期内因产品质量问题（非人为损坏）导致故障，免费维修或更换。
技术支持：提供 7×24 小时电话技术咨询，远程视频指导，以及可选现场调试服务（按合同约定）。
选型指导：免费提供针对具体工况（介质、温度、压力、粉尘、防爆等）的选型计算与安装方案设计。
定制服务：支持特殊量程（＞80m）、特殊天线材质（陶瓷、金属）、特殊过程连接（如卫生级卡盘）、特殊温度压力等非标定制，交期与标准品同步。
安徽初辰（GCC）—— 专注高频雷达物位测量，以技术创新驱动工业自动化。
