GCC-3H超声波液位计在电厂灰浆池液位监控方案
📋 核心摘要：GCC-3H 超声波液位计凭借智能回波处理技术、IP68 防护与 5°~8° 窄波束角，有效解决电力、矿山行业灰浆池、冷却水塔等高粉尘、高蒸汽工况下的液位测量难题。本方案覆盖电厂灰渣池、矿山煤浆池、冷却水循环系统等场景，提供从安装支架设计到防雷接地的完整指导，助力实现少人或无人值守的可靠液位监控。
一、电力矿山灰浆池与冷却塔的测量难点
火力发电厂、矿山选矿厂的灰浆池、渣水池、冷却塔循环水系统，液位监控直接关系到设备安全与环保合规。但这些现场环境对仪表提出了极高要求：
高浓度粉尘与蒸汽：灰浆池上方常有大量水蒸汽和粉尘，严重影响超声波信号的传播，普通液位计频繁出现“丢波”或数据跳变。
介质易粘结、易腐蚀：灰浆、煤浆粘性大，容易在探头表面积垢，影响测量甚至损坏仪表；部分渣水呈酸性或碱性，具有腐蚀性。
安装位置受限且振动大：灰浆池多位于锅炉房或磨煤车间附近，设备振动大，且池顶空间常被管道、搅拌器占据，安装位置有限。
供电环境复杂：电厂内强电干扰严重，仪表必须具备良好的电磁兼容性；户外冷却塔处需考虑防雷。
维护成本高：电厂停机检修窗口短，矿山现场偏远，希望液位计能长期免维护运行。
传统的投入式液位计在灰浆中极易失效，雷达液位计在粉尘和蒸汽中也可能出现虚假回波。**GCC-3H 超声波液位计以其非接触和智能算法，成为该场景的理想选择**。
二、GCC-3H 在灰浆池/冷却塔中的核心优势
🧠 智能回波处理抗蒸汽粉尘：内置 SIG 算法，能区分真实液面回波与蒸汽、粉尘造成的散射回波，即使在水雾弥漫的灰浆池上也能输出稳定液位。
🛡️ PVDF 探头 + IP68 防护：探头采用光滑的 PVDF 材质，不易挂灰，即便有轻微积灰，雨水或冲洗水即可冲净。IP68 可短时浸入灰水中不损坏。
🎯 窄波束角避开障碍物：5°~8° 波束角可精准穿过搅拌器支架、进浆管道等干扰物，降低安装难度。
🌡️ 自动温度补偿：冷却塔水温变化大，GCC-3H 内置温度补偿确保测量精度不受温差影响。
🔌 强抗电磁干扰与多种输出：铸铝外壳、屏蔽电缆设计，抵抗电厂强电干扰；支持 4-20mA / RS485 远传至 DCS 或 PLC，无缝接入电厂自动化系统。
⚙️ 免维护长寿命：非接触测量无机械磨损，寿命长达 10 年以上，大幅降低巡检和更换频率。
三、典型应用场景详解
1. 电厂灰浆池 / 渣水池
测量灰水混合物液位，控制灰浆泵启停。GCC-3H 安装于池顶支架，向下测量。SIG 算法穿透蒸汽和泡沫，确保控制系统可靠运行。
2. 冷却水塔循环水池
监测冷却塔底盘水位，用于补水控制。水温随工况变化，GCC-3H 自动温度补偿补偿声速变化，保证测量准确性。
3. 矿山煤浆池 / 尾矿池
煤浆浓度高、颗粒大，超声波非接触测量不会像投入式那样被磨损或堵塞。IP68 设计即使池内液位异常升高也不会损坏仪表。
4. 脱硫吸收塔浆液池
石灰石浆液具有腐蚀性和磨蚀性，GCC-3H 非接触原理加上 PVDF 探头，完全避免了介质接触，大幅延长仪表寿命。
四、安装与调试要点
1. 安装位置选择

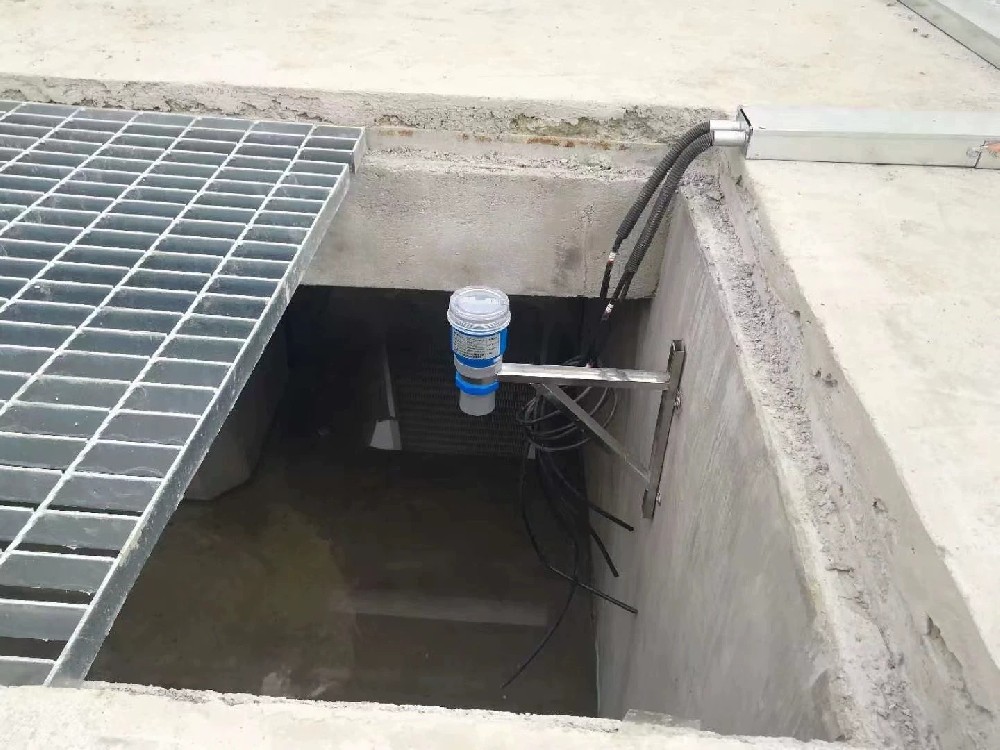

探头安装于池顶，垂直向下。确保波束角内避开搅拌器叶轮、挡板、进料管口。
若蒸汽或粉尘极大，可加装吹扫装置（可选），定期清洁探头表面。
建议安装高度高于最高液位 0.5m 以上，防止异常满水浸泡。
2. 电气连接与防雷
供电采用 24V DC 或 220V AC（四线制）。信号电缆使用屏蔽双绞线，单端接地。户外冷却塔或开阔池体应加装电源浪涌保护器。
3. 参数设置技巧
使用“虚假回波学习”功能，在空罐或低液位时让仪表自动存储固定障碍回波，后续自动抑制。
根据液面波动情况适当增大“阻尼时间”（建议 20~40 秒），防止因搅拌或进料造成读数跳动。
若蒸汽极大，可适当降低发射功率或选用更大盲区量程（如 10m 型），以获得更稳定回波。
五、选型指南与参数表
电力矿山常用选型：
| 工况 | 推荐型号 | 量程 | 输出 |
|---|---|---|---|
| 灰浆池 / 渣水池（深度 ≤5m） | GCC-3H-5 | 0-5m | 4-20mA+HART |
| 冷却塔底盘水池（深度 ≤3m） | GCC-3H-5 | 0-5m | 4-20mA+HART |
| 大型灰库 / 煤浆池（深度 5~10m） | GCC-3H-10 | 0-10m | RS485 Modbus |
| 需远程监控且无市电（如矿山尾矿池） | GCC-3H-10-LP | 0-10m | RS485（低功耗） |
| 有防爆要求（如煤粉车间） | GCC-3H-Ex | 0-10m | 4-20mA+HART |
通用技术参数：
| 测量范围 | 0~5m / 0~10m / 0~15m 可选 |
| 盲区 | ≤0.3m（5m量程）/ ≤0.5m（≥10m量程） |
| 精度 | ±0.2% F.S.（含温度补偿） |
| 波束角 | 5°~8° |
| 防护等级 | 探头 IP68 / 变送器 IP66 |
| 供电 | 24 VDC / 220 VAC 四线制 |
| 输出 | 4-20mA+HART（标配），RS485 Modbus（可选） |
| 过程连接 | G2"螺纹 / 法兰 / 安装支架 |
| 环境温度 | -20℃ ~ +60℃ |
六、FAQ 常见问题
Q1: 灰浆池蒸汽很大，会不会测不准？
GCC-3H 内置 SIG 算法能穿透一般蒸汽。若蒸汽特别浓，可通过加装吹扫装置或适当降低探头安装高度（但需保证最高液位在盲区外）来改善。
Q2: 探头会结灰影响测量吗？
PVDF 探头表面光滑不易挂料，日常运行中，蒸汽冷凝水或雨水即可起到自清洁作用。建议大修期间随手清理一次即可。
Q3: 冷却塔循环水水温变化大，精度会变吗？
GCC-3H 内置温度探头实时补偿声速，保证在 -20℃~+60℃ 范围内精度不变。
Q4: 这个仪表抗干扰能力怎么样？
铸铝外壳、屏蔽接线设计，通过了电磁兼容测试，可以在电厂高压设备旁正常工作。
💬 客户评价
“灰浆池以前用雷达，蒸汽大时总是丢信号，换 GCC-3H 后，一年多了没出过问题，维护量几乎为零。”——某火电厂热工车间 赵工
