超声波液位计接线图解：两线制、四线制、分体式、485通信
正确接线是超声波液位计稳定运行的基础，接线错误轻则无信号输出，重则烧毁电路板。本文以图解方式，详细讲解两线制、四线制、分体式及RS485通信的接线方法。
接线前必读安全事项
接线前必须断电，确认电源已断开并锁定。
核对供电电压，绝大多数超声波液位计使用24VDC，严禁接入220VAC。
正负极不可接反，反接可能瞬间烧毁内部元件。
电缆引入口必须压紧密封，防止雨水或湿气侵入。
防爆区域操作需遵守防爆规程，断电后等待规定时间方可开盖。

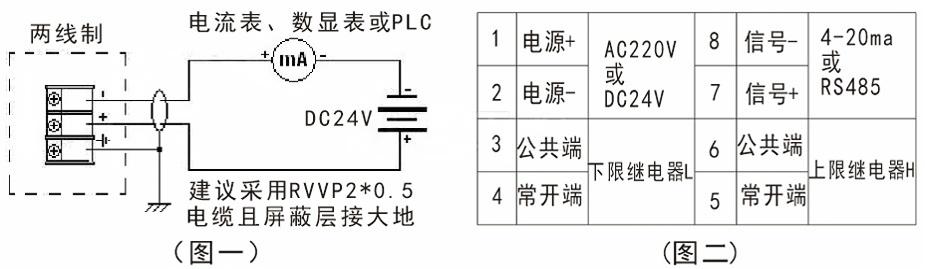

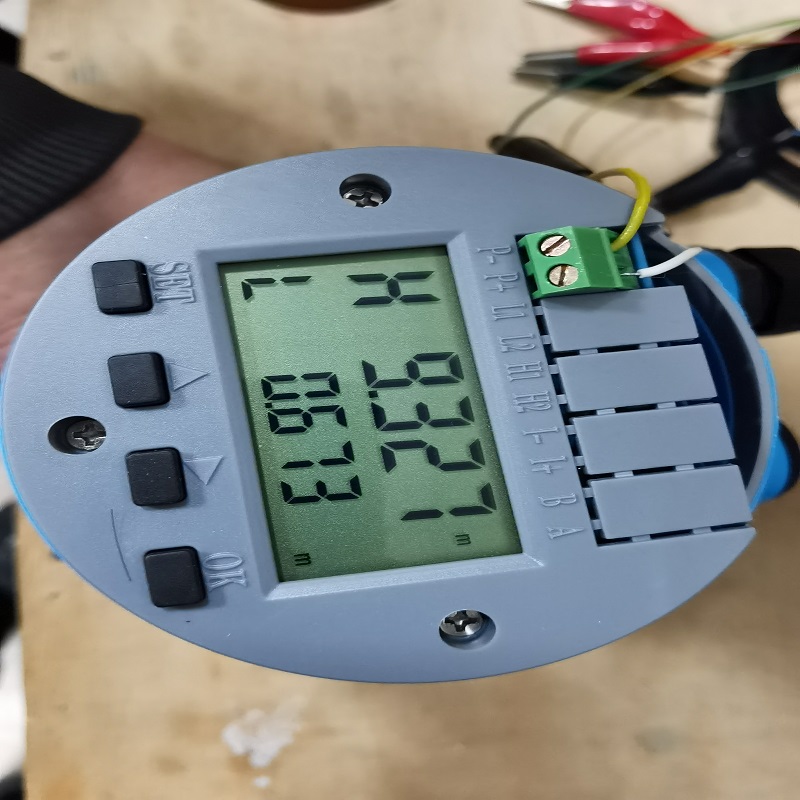

两线制接线图解
两线制是最简洁的接线方式，供电和4-20mA信号共用两根线。端子通常标识为“24V+”和“24V-”或“+”、“-”。接线步骤：将直流电源正极接至仪表“+”端，仪表“-”端接至PLC或数显表的输入端，PLC输入端另一端接回电源负极，形成回路。整个回路的总负载电阻需小于仪表允许的最大值（通常500Ω以下），否则电流输出不准。两线制适合近距离、仅需模拟量信号的应用。

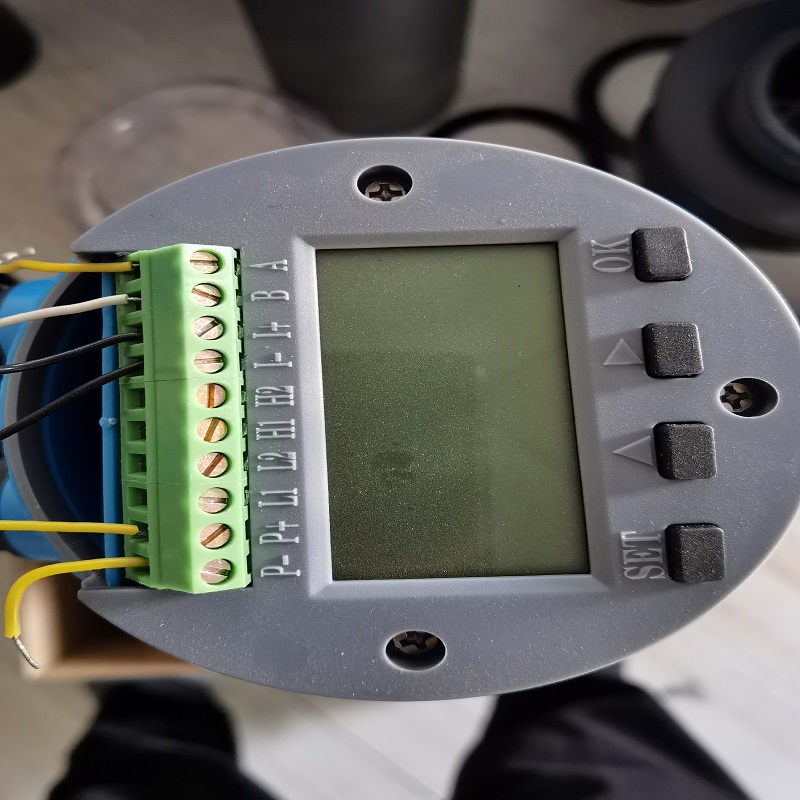

四线制接线图解
四线制将供电与信号输出分离，通常有两组端子。一组为电源端子（L+/L-或24V+/24V-），接24VDC电源。另一组为信号输出端子，对于4-20mA输出，有“电流出+”和“电流出-”或“mA+”、“mA-”，接至PLC模拟量输入模块。四线制供电稳定，适合较远距离信号传输，也可同时提供RS485数字信号输出。部分仪表还带有继电器输出，接线时需注意触点容量。
分体式接线图解
分体式液位计由独立的探头和显示表头组成，中间通过专用电缆连接。探头端通常有航空插头或接线端子。接线时需按线号或颜色严格对应，常见端子有：电源+、电源-、信号+、信号-、温度探头线等。连接电缆长度一般不超过50米，过长会导致信号衰减和供电压降。电缆必须采用厂家指定的屏蔽电缆，屏蔽层在表头端单端接地，避免形成地环路干扰。
RS485通信接线
RS485数字信号输出可实现远距离、多点联网。通常有三个端子：A（或D+）、B（或D-）、GND。接线时将仪表A端接至上位机A端，B接B，手拉手菊花链拓扑，不可星型连接。总线首末两端各并联一只120Ω终端电阻。常见通信失败原因：A、B线接反；仪表地址或波特率与上位机不匹配；总线过长超过1200米未加中继器；未使用屏蔽双绞线。
HART协议接线
HART是在4-20mA模拟信号上叠加数字信号的协议。接线与两线制基本相同，但在回路中需串联一个250Ω的负载电阻，以便手持器或HART调制解调器读取数字信号。电阻通常加在PLC端子侧。
接线后上电检查
完成接线后，再次检查所有端子紧固、无短路、无裸露。上电前先用万用表测量供电电压正确。上电后观察仪表启动正常，屏幕亮起并显示测量值。用万用表mA档串联在4-20mA回路中，确认电流值对应液位正常变化。RS485通信则通过上位机软件读取数据，确认无丢包。如遇异常，立即断电复查。
掌握以上接线方法，可避免90%的接线类故障。建议在现场接线盒内放置一份接线图卡片，方便后续维护人员快速查阅。
