GCC-UHZ 是磁翻板液位计 + 远传变送模块的组合，就地翻板负责直观显示，远传模块通过磁耦合感知浮子位置，输出 4-20mA、4-20mA+HART 或 RS485（Modbus） 。量程 300~15000 mm，就地指示精度 ±10 mm，工作温度 -20~450℃，压力最高 10 MPa，防爆可选隔爆型 / 本安型。三种远传信号的选型逻辑可以一句话概括：4-20mA 是“最通用、最省事”的底线；HART 是“保留 4-20mA 兼容性、多一层远程调试能力”的智能升级；RS485 是“多参数、多节点、总线组网”的数字方案。但必须同时锁定两个前提：①磁翻板远传的精度上限受浮子磁耦合和绑点对齐制约，远传信号不是独立测量通道；②“4-20mA/HART/RS485”选的是接口，不是精度等级，浮子卡滞、绑点偏移和介质结晶对读数的影响，换任何协议都不会消失。
选型要点：
1.4-20mA：控制系统“只认模拟量”时的默认选择，兼容性最高、调试最简单：如果现场的 PLC/DCS 模拟量输入模块只接受 4-20mA，或者项目预算和控制复杂度要求“越简单越好”，选 二线制 4-20mA 即可。它是最通用、最常用的远传形式，绝大多数 DCS/PLC 都能直接接入，不需要额外的手操器或通讯配置。代价是只能传输“液位对应电流”这一个信息，量程修改和诊断需要到现场调电位器或拆表，不能远程完成。
2.4-20mA + HART：需要远程调试/诊断、但不想放弃模拟量兼容性的场合：HART 在 4-20mA 模拟信号上叠加数字信号，控制系统的模拟量输入通道仍然读到 4-20mA，同时可以用手操器或 HART 调制解调器远程读取液位、修改量程、查看诊断状态。适合仪表安装在不易到达的位置、或者以后需要在不拆表的情况下调整量程的场合。选 HART 的前提是控制系统侧有 HART 通讯能力（或预留手操器接口），否则 HART 层的信息用不上，等同于普通 4-20mA。
3.RS485（Modbus）：多台仪表组网、需要传输液位以外的状态信息时选：RS485 是纯数字总线，采用差分信号抗干扰，支持 Modbus RTU 协议，可以一条总线挂多台仪表，传输液位值的同时还能读取设备状态、故障码等信息。适合罐区多台磁翻板集中监控、或上位系统希望用数字量而非模拟量采集的场景。代价是PLC/DCS 需要具备 RS485 通讯口或加装通讯模块，布线需要注意总线拓扑和终端电阻，调试比 4-20mA 多一步通讯参数配置。
4.磁翻板远传的精度不是“协议精度”，浮子卡滞和绑点偏移是首要误差源：远传模块感知的是浮子磁场的位置，而不是直接测液面。如果介质粘稠、易结晶或含杂质导致浮子卡滞，远传信号会停在卡滞位置，与真实液位脱节。如果远传模块没有紧贴翻板箱、磁性对齐偏差超过 5 mm，或者使用了铁质抱箍、附近有强电磁设备，磁场分布被干扰，远传输出也会系统性偏移。这些问题的共同特征是“就地翻板看得对，远传对不上” ，排查时应先查浮子和绑点，再查协议和量程设置。-20-24
5.防爆型式按区域选，隔爆和本安不可混用；远传模块的防爆认证独立于主体：GCC-UHZ 的磁翻板主体可选隔爆型（Ex d）或本安型（Ex ia/ib） 。本安型安全性最高，可用于 0 区，但需要配套安全栅；隔爆型更常见，适用于 1 区、2 区，不需要安全栅但不能带电开盖。远传变送模块的防爆认证需要单独确认，不能因为“主体是隔爆”就默认远传模块也满足同一等级。选型时应核对危险区域等级、气体组别和温度组别，并确认远传模块的防爆证书覆盖该配置。
① 介质易结晶、粘稠或含大量杂质，浮子可能卡滞：磁翻板远传依赖浮子自由上下移动，浮子一旦卡滞，就地翻板和远传信号会同时失效或“假稳定”。这类介质应评估雷达、超声波或投入式压力液位计，或为磁翻板加装蒸汽/电伴热夹套和隔离罐，但不能默认“选了 HART 或 RS485 就能绕过浮子卡滞”。
② 安装位置周围有强磁场或无法使用不锈钢抱箍：远传模块周围 1 m 内有电机、电磁铁、变压器等强磁设备，或现场只能用铁质抱箍固定，磁耦合会被干扰，远传信号不可信。应先解决磁环境或更换安装位置，而不是调量程“硬对”。
③ 要求远传精度显著优于就地 ±10 mm：磁翻板远传的精度链条受浮子磁耦合、绑点对齐和变送器精度共同制约，±10 mm 就地精度是磁翻板本身的分辨率底线。如果工艺要求 ±2 mm 级精度，应选磁致伸缩远传型（精度可达 ±1 mm） 或其他高精度原理，普通干簧管/电阻链式远传达不到。
④ 罐区多台仪表但控制系统没有 RS485 通讯能力，却硬选 RS485：RS485 的数字总线优势需要上位系统具备通讯口和协议解析能力。如果 PLC 只有模拟量输入模块，选 RS485 后仍要加通讯网关或更换模块，反而增加成本和调试环节。这种情况下 4-20mA 或 HART 更务实。
1.石油/化工储罐：油品、溶剂、酸碱储罐的液位就地显示 + 远传监控，磁翻板直观可靠，4-20mA 接入 DCS 或 HART 远程调试，隔爆/本安适配危险区域。
2.电力/锅炉汽包：锅炉汽包、除氧器、高低压加热器的水位监测，就地翻板便于巡检，远传信号参与报警和联锁。
3.水处理/环保：污水池、加药罐、清水池的液位显示与远传，介质相对干净时磁翻板维护量低，4-20mA 或 RS485 按控制系统选。
4.食品/医药/轻工：不锈钢材质 + 卫生型连接，就地显示 + 4-20mA 远传，满足批次记录和监控需求。
5.罐区多台集中监控：多台磁翻板通过 RS485 总线组网，一条总线传输液位和状态信息，适合罐区数字化改造。
| 品牌/企业全称 | 安徽初辰科技有限公司 |
|---|---|
| 产品型号 | UHZ-158 |
| 测量范围(量程) | 300~6000mm |
| 测量盲区 | 全量程可视 |
| 测量精度 | ±10mm |
| 介质温度 | -40~250℃ |
| 工作压力 | ≤2.5MPa/高压可定制 |
| 接液材质 | 304/316L 不锈钢 |
| 过程连接 | 侧装法兰 DN25 |
| 输出信号 | 4-20mA / HART / RS485 |
| 供电电源 | DC 24V |
| 防爆等级 | 可选防爆型 |
| 防护等级 | IP65 |
以上为常规参数，非标定制可按需调整。完整参数以随机说明书为准。
UHZ-158 远传磁翻板液位计是安徽初辰（GCC）品牌基于浮力原理与磁耦合技术研发的液位测量仪表，采用红白双色翻柱现场指示与 4-20mA 远传信号输出，兼备就地直观可视与远程集中监控双重功能。
GCC-UHZ 是磁翻板液位计 + 远传变送模块的组合，就地翻板负责直观显示，远传模块通过磁耦合感知浮子位置，输出 4-20mA、4-20mA+HART 或 RS485（Modbus） 。量程 300~15000 mm，就地指示精度 ±10 mm，工作温度 -20~450℃，压力最高 10 MPa，防爆可选隔爆型 / 本安型。三种远传信号的选型逻辑可以一句话概括：4-20mA 是“最通用、最省事”的底线；HART 是“保留 4-20mA 兼容性、多一层远程调试能力”的智能升级；RS485 是“多参数、多节点、总线组网”的数字方案。但必须同时锁定两个前提：①磁翻板远传的精度上限受浮子磁耦合和绑点对齐制约，远传信号不是独立测量通道；②“4-20mA/HART/RS485”选的是接口，不是精度等级，浮子卡滞、绑点偏移和介质结晶对读数的影响，换任何协议都不会消失。
核心优势可概括为：① 就地指示与远传输出兼备，现场可视与远程监控一体化；② 测量范围广（300~15000mm），适应不同深度储罐需求；③ 工作温度范围宽（-90℃~+480℃），耐温性能优异；④ 工作压力高（普通型≤2.5MPa，高压型可定制至32MPa）；⑤ 材质选择多样（304/316L/321不锈钢、PVC、PP、PTFE内衬等），适配强腐蚀介质；⑥ 高密封防泄漏设计，无盲区、读数直观，使用寿命长。
| 参数项 | 规格值 |
|---|---|
| 测量范围 | 300~15000mm（侧装式/顶装式可选） |
| 测量精度 | ±10mm 或 ±16mm |
| 翻柱直径 | 10mm 或 16mm |
| 工作压力 | 普通型 0.6~2.5MPa；高压型 PN4.0~32MPa；防腐型 ≤1.0MPa |
| 工作温度 | -90℃~+480℃（视材质而定，常规 -20℃~+250℃） |
| 介质密度 | ≥0.45 g/cm³（界位测量密度差≥0.15 g/cm³） |
| 介质粘度 | ≤0.4 Pa·s（粘稠介质可选加热夹套） |
| 远传信号 | 4~20mA DC（二线制） |
| 远传供电 | 24V DC |
| 最大负载 | 270Ω（24VDC时） |
| 防爆等级 | 本安型 ExiaIICT4-6 / 隔爆型 ExdIIBT4-6 |
| 连接法兰 | 默认 DN20 PN1.0~2.5（侧装式）；顶装式≥DN80 |
| 主体材质 | 304、321、316L不锈钢；PVC、PP、PTFE内衬等 |
| 安装方式 | 侧装式 / 顶装式（可选） |
【就地指示与远传输出兼备，双重保障】仪表同时配备红白双色翻柱现场指示器与4-20mA远传变送器。现场指示清晰直观，无需电源即可工作；远传信号可接入DCS、PLC等控制系统，实现液位的远程监测、记录与控制。两者独立工作，互为备份，可靠性高。
【测量范围广，适应不同深度储罐】测量范围覆盖300mm至15000mm，可满足从小型储罐到大型贮槽的液位测量需求。超过6000mm的液位计可采**分段制造**方式，方便运输与安装。
【耐温耐压性能优异，适应苛刻工况】工作温度范围宽达-90℃~+480℃，普通型工作压力≤2.5MPa，高压型可定制至32MPa。适用于高温、高压、高粘度及强腐蚀等复杂工况下的液位测量。
【材质选择多样，满足不同介质耐腐蚀需求】主体材质涵盖304、321、316L不锈钢，以及PVC、PP、PTFE（聚四氟乙烯）内衬等防腐材料。针对强酸、强碱、有机溶剂等腐蚀性介质，可选用不锈钢内衬PTFE或全防腐材质，确保仪表长期稳定运行。
【高密封防泄漏设计，无盲区读数直观】采用磁耦合原理实现液位测量，指示器与贮罐完全隔离，无泄漏风险。全过程测量无盲区，红白翻柱交界处即为实际液位高度，显示醒目、读数直观。
【功能扩展灵活，支持报警与控制】可选配液位开关实现液位上下限报警与控制；可选配HART协议或RS485总线通信，满足数字化、智能化系统集成需求。粘稠介质可选**加热夹套**型，防止介质结晶凝固。
耐高温高压：最高可定制 450℃、32MPa 工况
断电可直读：无需供电即可通过红白翻柱显示液位
信号丰富：支持 4-20mA、RS485、HART 等多种远传信号
UHZ-158 远传磁翻板液位计基于浮力原理（阿基米德定律）与磁性耦合技术设计。当被测容器中的液位升降时，安装在主导管内的磁性浮子随液位同步升降，浮子内的永久磁钢通过磁耦合作用，驱动现场指示器内的红白双色翻柱翻转180°。液位上升时，翻柱由白色转为红色；液位下降时，翻柱由红色转为白色。指示器的红白交界处即为容器内介质液位的实际高度。
远传信号输出原理：在指示器侧方安装远传变送器，变送器内分布有干簧管与精密电阻网络。当磁性浮子随液位升降时，浮子内的磁钢吸合相应位置的干簧管，使变送器的总电阻（或电压）发生线性变化，经转换电路处理后输出标准的4~20mA DC二线制信号。该信号可直接接入DCS、PLC、数显仪表等设备，实现液位的远程监测与控制。
液位显示： 红白翻柱交界处 = 实际液位高度
远传输出： 液位高度 → 浮子位移 → 干簧管切换 → 4~20mA信号
界位测量原理：当用于两种不同密度液体的界面测量时，需确保两种介质的密度差≥0.15 g/cm³。浮子长度根据介质密度设计，可准确跟踪界面的位置变化。
🏭 石油化工储罐液位监测
适用介质：原油、成品油、化工原料、酸碱盐溶液
环境条件：高温、高压、易燃易爆、腐蚀性气体
选型建议：侧装式安装，316L不锈钢材质+PTFE内衬，隔爆型ExdIIBT4，4-20mA远传接入DCS
⚡ 电力锅炉汽包液位测量
适用介质：锅炉水、蒸汽凝结水
环境条件：高温（≤450℃）、高压（≤32MPa）
选型建议：高温高压型，316L材质，配加热夹套防凝结，4-20mA+RS485输出
🧪 环保水处理酸碱储罐
适用介质：盐酸、硫酸、液碱、次氯酸钠
环境条件：强腐蚀性、常温常压
选型建议：防腐型（PVC/PP材质或304+内衬PTFE），本安防爆ExiaIICT6，4-20mA输出
💊 制药食品行业反应釜
适用介质：药液、发酵液、食品原料液
环境条件：洁净区、有清洗要求、温度适中
选型建议：卫生级设计，316L不锈钢材质，卡箍式快装连接，4-20mA输出接入Batch系统
垂直安装：液位计必须垂直安装，确保浮子在主导管内自由上下运动，避免卡阻。
防磁干扰：筒体周围不得有导磁物体靠近，以免干扰磁场导致显示失灵。
阀门配置：液位计与容器之间应安装截止阀，便于后续清洗和检修。
法兰公差：用户设备上的配接法兰需保证制造和焊接时的形位公差，否则影响安装密封性和使用效果。
结构加固：侧装式液位计订货长度大于4000mm时需加中间支柱法兰。
拆除固定件：出厂时用卡丝将磁性浮子固定于下引液管处，安装前必须抽出卡丝。
连接法兰：将液位计上下法兰与容器侧壁的配接法兰对齐，安装密封垫片，紧固螺栓。
检查浮子方向：装入磁性浮子时，重端（带磁性一端）必须朝上，禁止倒装。
投运顺序：投运时先开启上引液管阀门，再缓慢开启下引液管阀门，防止液体冲击导致浮子快速上升造成翻转失灵。
校正零位：安装完成后，用磁钢校正一次磁翻柱，使零位以下显红色、以上显白色。
供电电源：24V DC，注意正负极正确连接。
信号输出：4~20mA二线制输出，接入PLC/DCS模拟量输入模块。
最大负载：270Ω（24VDC时），接线时需注意负载电阻要求。
防爆接线：防爆型需按防爆要求接线，确保密封与接地。
信号线与电源线分离：避免与强电电缆同管敷设，防止信号干扰。
液位计投运后，观察红白翻柱显示是否与实际液位一致。
如显示异常，检查浮子是否卡阻、翻柱是否翻转灵活。
远传信号可通过万用表测量4~20mA输出是否与液位对应。
定期用磁钢对翻柱进行校正，确保指示准确。

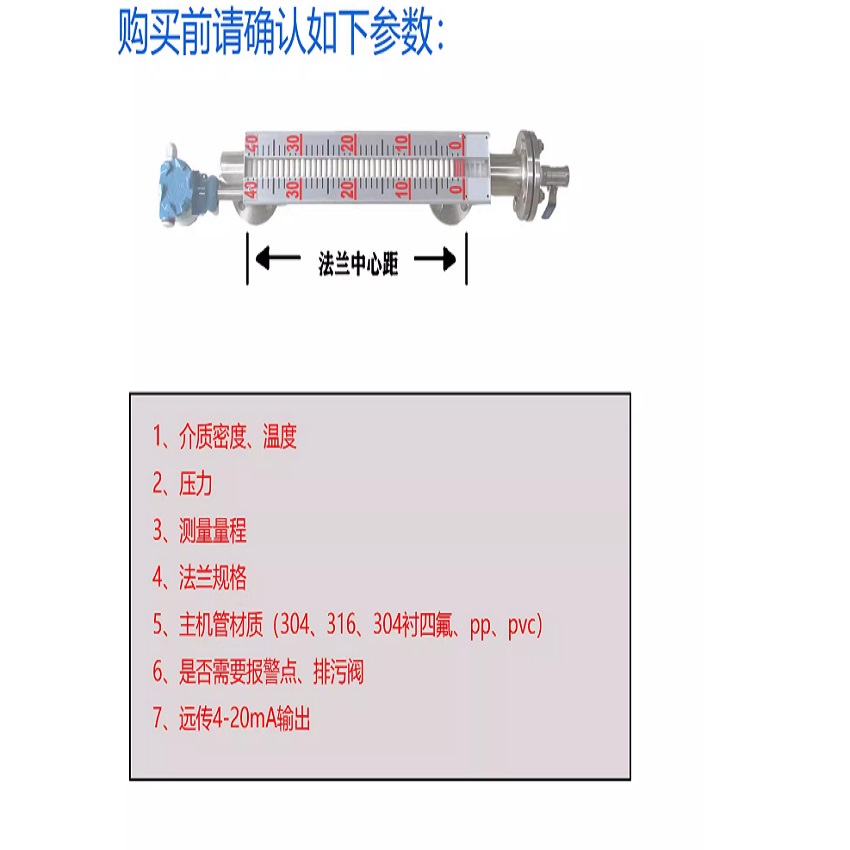

根据测量介质、量程、温度压力及安装方式，参照下表选择合适型号：
| 选型因素 | 工况说明 | 推荐配置 | 参考型号 |
|---|---|---|---|
| 安装方式 | 罐体侧面开孔 | 侧装式 | UHZ-158C |
| 安装方式 | 罐体顶部安装 | 顶装式 | UHZ-158D |
| 介质腐蚀性 | 酸碱/有机溶剂 | 304+内衬PTFE / PVC/PP | UHZ-158CELB |
| 工作温度 | ＞250℃ | 高温型（最高480℃） | UHZ-158-HT |
| 工作压力 | ＞2.5MPa | 高压型（最高32MPa） | UHZ-158-G |
| 防爆要求 | 易燃易爆环境 | 隔爆型ExdIIBT4 / 本安型ExiaIICT6 | UHZ-158-EX |
| 远传通信 | 仅需模拟量 | 4-20mA二线制 | 标配LB型变送器 |
| 远传通信 | 需数字通讯/智能仪表 | HART协议 / RS485总线 | UHZ-158-HART |
| 粘稠/易结晶介质 | 粘度＞0.4Pa·s | 加热夹套型 | UHZ-158-J |
* 注：具体选型请咨询安徽初辰（GCC）技术支持，根据实际工况提供定制化方案。
Q1：UHZ-158 远传磁翻板液位计能测量哪些介质？
A：UHZ-158 适用于水、油、酸碱盐溶液、化工原料、药液、食品原料液等绝大多数液体介质。针对强腐蚀性介质可选304+内衬PTFE或全防腐材质；针对高温高压介质可选316L不锈钢材质。
Q2：磁翻板液位计和超声波液位计有什么区别？如何选择？
A：磁翻板液位计基于浮力原理，就地显示直观、无需电源，适用于高温高压、强腐蚀等复杂工况。超声波液位计基于声波反射原理，非接触式测量，适用于不易接触或易结晶的介质。UHZ-158 磁翻板液位计的优势在于：①就地显示与远传兼备；②不受泡沫、蒸汽影响；③耐温耐压能力更强；④无需定期清洁探头。
Q3：远传信号4-20mA和RS485/HART怎么选？
A：4-20mA为模拟信号，标准通用，可直接接入绝大多数PLC、DCS的模拟量输入模块。RS485（Modbus）为数字通讯，可同时传输液位值、温度、仪表状态等多参数信息，支持多点组网。HART协议可在4-20mA信号上叠加数字通信，支持智能仪表双向通信与参数配置。具体选型取决于后端系统的接口类型和通讯需求。
Q4：安装时需要注意哪些事项？
A：① 必须垂直安装，确保浮子自由运动；② 周围不得有导磁物体靠近；③ 安装前必须抽出固定浮子的卡丝；④ 投运时先开上阀再缓慢开下阀；⑤ 浮子重端（带磁性一端）必须朝上；⑥ 安装完成后用磁钢校正翻柱零位。
Q5：UHZ-158 的使用寿命有多长？需要定期维护吗？
A：UHZ-158 采用磁耦合原理，无机械磨损部件，整机寿命可达10年以上。建议定期（如每半年）打开排污阀清洗主导管，清除沉积物；检查翻柱是否翻转灵活；检查远传信号是否正常。强腐蚀环境下应定期检查内衬层是否破损。
Q6：介质密度对选型有什么影响？
A：介质密度直接影响浮子的设计长度。密度越小，所需浮子越长。UHZ-158 要求介质密度≥0.45 g/cm³。用于界位测量时，两种介质的密度差必须≥0.15 g/cm³。选型时需提供准确的介质密度参数。
Q7：防爆型如何选型？
A：UHZ-158 提供两种防爆等级：本安型 ExiaIICT4-6 适用于0区、1区、2区爆炸性气体环境；隔爆型 ExdIIBT4-6 适用于1区、2区爆炸性气体环境。选型时需根据现场防爆区域等级选择合适的防爆型式。
Q8：翻柱显示出现异常（如部分翻柱不翻转）怎么办？
A：可能原因及处理方法：① 浮子卡阻——检查主导管内是否有固体杂质或磁性杂质，打开排污阀清洗；② 浮子磁性减弱——检查浮子磁钢是否失磁，必要时更换浮子；③ 翻柱机械卡滞——用磁钢沿指示器外部从上到下扫过，重新校正翻柱；④ 安装不垂直——重新调整垂直度。
UHZ-158 远传磁翻板液位计主体（含主导管、浮子、指示器） × 1 台
远传变送器（LB型，4-20mA输出） × 1 台
配对法兰 / 密封垫片（按选型配置） × 1 套
安装使用说明书 × 1 份
产品合格证 × 1 份
保修卡 × 1 份
防爆合格证（防爆型） × 1 份
质保期限：自购买之日起 24 个月（两年）。
技术支持：提供7×24小时电话技术支持、远程调试指导及全国现场调试服务。
选型指导：专业工程师提供一对一选型建议与工况评估。
定制服务：支持量程、温度、压力、材质、防爆等级、输出信号等非标定制。
厂家直供：源头工厂，免费选型报价。
执行标准：符合HG/T 21584-95《磁性液位计》行业标准。
安徽初辰（GCC）—— 专业工业自动化仪表制造商，专注液位测量，为您提供可靠的解决方案。
本型号的价格主要受以下因素影响，具体报价需要结合工况确认：
把介质、量程、温度、压力告诉我们，工程师出选型方案与报价。
