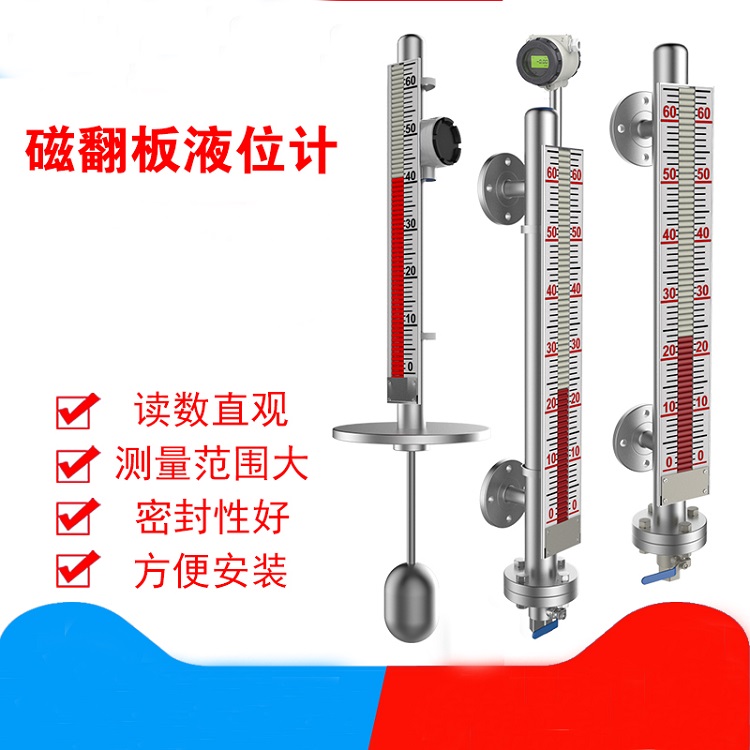

UHZ-518系列高温高压磁翻板液位计是安徽初辰（GCC）专为锅炉汽包、石油精炼、高压反应釜等极端工况设计的工业液位测量仪表，采用加厚无缝钢管与耐高温稀土永磁材料，可在-40~450℃、0~42MPa工况下实现液位的就地指示、4~20mA远传输出及高低限报警控制。
一、产品概述——UHZ-518系列高温高压磁翻板液位计
安徽初辰（GCC）UHZ-518系列高温高压磁翻板液位计是引进国外同类产品技术并加以消化提高开发而成的液位测量仪表，依照化工部标准HG/T21584-95设计规范制造。该系列产品专为高温、高压、腐蚀性及易燃易爆等极端工况环境设计，广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业中各类塔、罐、槽、球形容器及锅炉设备的介质液位检测与控制。
该产品基于浮力原理与磁耦合原理工作：液位计主导管通过法兰与被测容器连通形成连通器结构，主导管内装有柱状磁性浮子。当容器内液位升降时，主导管内液位同步变化，磁性浮子在液体浮力作用下沿导管上下浮动。浮子内永久磁钢产生的磁场穿透主导管壁，驱动外部磁翻板指示器中的红白翻柱翻转180°，液位上升时翻柱由白转红，下降时由红转白，红白交界线即为实际液位高度。同时，浮子磁场作用于外置干簧管传感元件，经变送模块转换为4~20mA标准信号，并触发磁控报警开关，实现远程监控与联锁控制。
①极端工况适配：最高耐温450℃，最高耐压42MPa，覆盖绝大多数工业高温高压场景；②加厚无缝钢管主体：采用304/316L不锈钢加厚管体，高压承插焊或高压法兰连接，通过严格压力测试；③耐高温磁耦合系统：稀土永磁材料居里点远高于工作温度，450℃下磁性能稳定不衰减；④全密封零泄漏：指示机构与介质完全隔离，杜绝外漏风险；⑤功能模块化扩展：可选4~20mA+HART远传、高低限报警开关、防爆型设计。
二、UHZ-518系列 核心技术参数
| 参数项 | 规格值 |
|---|---|
| 测量范围 | 300~6000mm（超过6000mm可分段制造，最大15000mm） |
| 测量精度 | ±10mm（常温常压）；±15mm（温度＞150℃或压力＞2.5MPa） |
| 分辨率 | 10mm |
| 盲区 | 无（全量程可视） |
| 工作压力 | 0~42MPa（系列范围）；标准型≤2.45MPa；高压型2.45~9.6MPa；超高压型10~42MPa |
| 工作温度 | -40~450℃（系列范围）；标准型-20~150℃；高温型150~350℃；超高温型可达450℃ |
| 介质密度 | ≥0.45g/cm³（标准型0.5~2.0g/cm³） |
| 介质密度差 | ≥0.15g/cm³（测量界位） |
| 介质粘度 | ≤0.4Pa·S（C14/C21/C22型号≤0.05Pa·S） |
| 跟随速度 | ≤0.08m/s |
| 主体材质 | 304/1Cr18Ni9Ti、316L、321、316、316Ti、317L、S2205、钛等 |
| 浮子材质 | 304、316L、钛、PP、PTFE包裹（按介质腐蚀性选配） |
| 翻柱直径 | 10mm、16mm（可选） |
| 连接法兰 | DN20、DN25（标准）；DN40~DN150（可选）；HG/T20592-20635、GB、ANSI、DIN、JIS |
| 输出信号 | 4~20mA两线制（可选HART协议/RS485） |
| 供电电源 | DC 24V（远传变送器）；报警开关无需供电 |
| 报警开关 | 记忆干簧/非记忆干簧/磁驱动微动开关；触点容量250VAC/1A（阻性） |
| 防爆等级 | Ex d IIC T6 Gb（隔爆型）；Ex ia IIC T6 Ga（本安型） |
| 防护等级 | IP65（标准）；IP67/IP68（户外型可选） |
| 安装方式 | 侧装式（C）、顶装式（D）、底装式（T） |
三、UHZ-518系列 7大核心特点
【加厚无缝钢管主体，承压能力达42MPa】液位计主导管采用加厚304/316L不锈钢无缝钢管制造，连接部位采用高压承插焊或高压法兰连接工艺，通过严格的水压及气密性测试。C11高压型耐压2.45~9.6MPa，C17/C18超高压型耐压可达10~42MPa，适用于锅炉汽包、高压反应釜、液化气球罐等极端压力工况，主体无变形、无泄漏。
【耐高温稀土永磁，450℃磁性能不衰减】磁性浮子内封装经过特殊筛选的耐高温稀土永磁材料，其居里点远高于450℃工作温度上限。内置热应力补偿结构有效抵消高温引起的线性膨胀，保证浮子在-40~450℃宽温域内自由移动，磁耦合驱动力稳定，翻板翻转可靠，远传信号不失真。
【磁耦合双色翻板，无需电源就地指示】红白双色磁翻柱（翻珠）均匀排列于铝合金卡槽中，液位上升时由白转红，下降时由红转白，无需任何外部电源即可清晰显示液位变化。翻柱直径可选10mm或16mm，可视距离达30米以上。带荧光粉翻柱便于夜间观察，适用于室外大型储罐及无供电区域。
【4~20mA+HART远传，精准接入自控系统】可选配干簧管电阻链式或磁致伸缩式远传变送器，将浮子磁场变化转换为4~20mA标准电流信号，可选HART协议或RS485数字通讯。变送器分辨率±1~±10mm，负载电阻500Ω（24VDC供电），传输距离大于3000m，可直接接入DCS、PLC、SCADA等自动化系统，实现液位远程连续监测与数据记录。
【高低限磁控报警，联锁控制安全防护】可在翻板面板导轨上任意位置安装记忆型或非记忆型磁控报警开关，实现液位上、下限越位报警及泵阀联锁控制。开关类型包括干簧管开关和磁驱动微动开关，触点容量250VAC/1A（阻性），自带磁保持功能，状态稳定无抖动，有效防止溢流、干转及安全事故。
【完全介质隔离，杜绝泄漏风险】液位指示机构（磁翻板面板）、远传变送器及报警开关均通过不锈钢管壁与主导管内被测介质完全隔离，浮子磁场穿透管壁实现非接触驱动。该设计从根本上消除了玻璃管液位计的破裂泄漏隐患，特别适用于高温高压、有毒有害、强腐蚀性及易燃易爆介质的液位监测，安全可靠。
【全系列22种型号，覆盖全工况需求】UHZ-518系列涵盖标准型、高压型、高温高压型、低温防霜型、液氨LPG专用型、防腐型、PTFE内衬型、夹套保温型、高粘度型、食品卫生型等22种细分型号。用户可根据介质温度、压力、腐蚀性、密度等参数精准选型，避免过度设计或配置不足，实现最优性价比。
四、高温高压磁翻板液位计工作原理
UHZ-518系列高温高压磁翻板液位计基于浮力原理与磁耦合原理实现液位测量。液位计主导管通过上下侧法兰与被测压力容器连通，形成连通器结构，主导管内液位与容器内实际液位始终保持一致。主导管内装有柱状磁性浮子，浮子内封装环形耐高温稀土永磁材料，当容器内液位升降时，浮子在液体浮力作用下沿主导管内壁同步升降。
液位高度 = 浮子位置高度 = 红白翻柱交界线对应刻度值
浮子内磁钢产生的磁场强度足以穿透304/316L不锈钢主导管壁（非导磁材料）。当浮子经过某段翻柱时，磁场作用于翻柱内的小磁柱，驱动翻柱翻转180°，使外侧颜色由白色变为红色。浮子离开后，翻柱在磁保持作用下维持翻转状态；当液位下降浮子反向经过时，翻柱再次翻转恢复白色。因此，红色翻柱区域始终与液位高度一致，红白交界线即为实时液位值。
对于远传功能，在主导管外侧对应液位高度位置安装干簧管电阻链与变送模块。当液位带动浮子上下变化时，浮子磁场引起相应位置干簧管吸合，改变串联电阻回路阻值，变送模块将阻值变化转换为4~20mA标准电流信号输出。报警开关同样利用干簧管与磁铁的磁耦合作用，在设定液位点输出继电器开关信号。整个测量过程无机械接触、无摩擦磨损，不受高温高压环境影响，信号传输稳定可靠。
五、UHZ-518系列 典型应用场景
⚡ 电力行业锅炉汽包
适用介质：锅炉给水、蒸汽冷凝水
环境条件：温度200~350℃，压力9~18MPa，连续运行
选型建议：C12高温高压型（304/316L主体，耐温350℃、耐压9.6MPa），配4~20mA远传接入DCS，高低报警防止干锅及满水
🏭 石油化工高压反应釜
适用介质：原油、成品油、液化石油气、各类化工反应液
环境条件：温度150~450℃，压力2.5~32MPa，易燃易爆
选型建议：C17超高温高压型或C18极高压力型，316L材质，隔爆型Ex d IIC T6，配HART协议远传
🌡️ 冶金行业熔炉及热媒系统
适用介质：高温导热油、熔盐、淬火液、冷却水
环境条件：温度200~450℃，压力1.6~6.3MPa，强热辐射
选型建议：C12/C17高温型，304主体+316L浮子，加装散热片或隔热罩，翻柱选用金属材质耐温型
❄️ 低温储罐及LNG系统
适用介质：液氨、液化石油气（LPG）、液化天然气（LNG）、低温丙烷
环境条件：温度-40~-20℃，压力0.5~2.5MPa，低密度介质
选型建议：C13低温防霜型或C14液氨LPG专用型（介质密度0.45~0.7g/cm³），配防霜夹套及真空绝热层
🛡️ 化工行业强腐蚀介质
适用介质：浓硫酸、盐酸、氢氟酸、氯碱溶液、有机溶剂
环境条件：温度-20~180℃，压力0~2.5MPa，强腐蚀性
选型建议：C19 PTFE内衬型（-20~180℃，0~2.5MPa）或C15耐腐型（316L整体材质），根据介质特性选配钛材浮子
🍞 食品制药行业CIP/SIP系统
适用介质：纯化水、注射用水、CIP清洗液、SIP蒸汽冷凝水
环境条件：温度常温~150℃（SIP时），压力0~1.0MPa，卫生要求高
选型建议：C22食品专用型，316L卫生级材质，表面Ra≤0.8μm，配Tri-Clamp卡箍连接，符合GMP/FDA要求
六、UHZ-518系列 安装指南
1. 安装位置选择
液位计安装必须垂直于水平面，垂直度偏差不得超过2°，确保浮子在主导管内自由上下运动，不与管壁产生摩擦或卡阻。
安装位置应避开容器进料口、出料口及搅拌器正下方，防止液体冲击导致浮子剧烈晃动、翻柱乱翻或浮子卡死。
主导管周围200mm范围内禁止有导磁体靠近，包括铁磁性支架、管道、阀门、护栏等，避免外部磁场干扰磁耦合作用，导致测量失准或翻柱误动作。
高温型（＞150℃）安装时，应在液位计与容器连接法兰之间预留热膨胀补偿空间，或加装散热片/隔热罩，防止热量直接传导至翻板面板及远传模块。
2. 侧装式法兰安装步骤
确认储罐法兰规格与液位计法兰匹配（标准DN20/DN25，高压型需核对压力等级PN40/PN63/PN100），检查法兰密封面完好、无划痕、无锈蚀。
在储罐侧面预定高度开孔并焊接法兰短管，确保法兰面水平且与罐壁垂直，两法兰面平行度误差≤1mm。高压型建议采用承插焊或对接焊结构。
将液位计主导管法兰与储罐法兰对接，装入金属缠绕垫或透镜垫（高压工况），按对角顺序分3~4次均匀紧固螺栓，扭矩符合相应压力等级法兰要求。
安装完成后，使用专用磁钢沿翻板面板自下而上导引一次，强制所有翻柱统一校准：零位线以下显示红色，零位线以上显示白色。
缓慢开启储罐引液阀门，使介质平稳进入主导管，观察液位上升过程中翻柱翻转是否顺畅、颜色变化是否一致。高温高压工况下需进行热态紧固，防止法兰泄漏。
3. 顶装式安装步骤
确认地下贮罐或池槽顶部法兰规格，顶装型液位计配有加长连接杆和地脚法兰。
在池顶或槽盖中心位置开孔并固定法兰底座，确保底座水平稳固，垂直度偏差≤2°。
将液位计主导管从顶部插入，法兰与底座对接紧固，主导管底部应距池底50~100mm，防止沉积物卡阻浮子。
检查浮子导向管是否垂直、无弯曲，确保浮子能自由浮动。顶装型浮子通过连杆带动磁钢在主导管内移动，需确认连杆活动自如。
使用磁钢进行翻柱校准后，缓慢注入介质进行功能验证，确认翻柱翻转与实际液位一致。
4. 电气接线说明
远传变送器接线：打开接线盒（防护等级IP66/IP67），按标识接入DC 24V电源（+24V、0V），信号输出端（I+、I-）接4~20mA接收设备。HART型变送器信号线兼作通讯线，需配HART手操器或支持HART的PLC模块。接线完成后检查绝缘电阻，负载电阻不超过500Ω。
报警开关接线：磁控开关为无源干簧管触点或继电器输出，按常开（NO）或常闭（NC）需求接入报警回路或PLC输入模块。记忆型开关具有自保持功能，状态稳定。触点容量250VAC/1A（阻性），可直接驱动声光报警器或小型接触器。
防爆型接线：隔爆型Ex d IIC T6和本安型Ex ia IIC T6必须使用防爆格兰头引入电缆，接线盒盖必须拧紧并确保防爆面完好。本安型需配安全栅，严禁在带电状态下开启防爆外壳。
5. 调试校准方法
零位校准：在主导管无液状态下，用磁钢贴近翻板面板零位线，确保零位线以下所有翻柱显示红色，零位线以上显示白色。如有不一致，用磁钢逐段导引复位。
满位验证：将容器注满至满量程高度，检查翻柱翻转是否到达满量程刻度，红白交界线应与实际液面高度一致，指示误差不超过±10mm（高温高压工况不超过±15mm）。
远传信号校准：使用标准电流表监测4~20mA输出，零位对应4mA，满位对应20mA。如有偏差，调节变送器模块上的零点（ZERO）和满度（SPAN）电位器，或使用HART手操器进行数字校准。
报警点设定：在需要报警的液位高度，将磁控开关安装在翻板面板对应位置的导轨上，上下移动开关至触发/释放临界点，听到继电器吸合声后紧固定位螺钉，并做标记防止松动。
七、UHZ-518系列 选型指南
UHZ-518系列包含22种细分型号，命名规则为UHZ-518+型号代码。用户可根据介质温度、压力、腐蚀性、密度等核心参数进行精准选型。以下为常用型号对照表：
| 型号代码 | 结构特点 | 接液材质 | 温度范围 | 压力范围 | 典型应用 |
|---|---|---|---|---|---|
| C10 | 标准型 | 304/1Cr18Ni9Ti | -20~150℃ | 0~2.45MPa | 通用工况，水、油品等中性介质 |
| C11 | 高压型 | 304/1Cr18Ni9Ti | -20~150℃ | 2.45~9.6MPa | 中高压储罐、压力容器 |
| C12 | 高温高压型 | 304/1Cr18Ni9Ti | -20~350℃ | 2.45~9.6MPa | 锅炉汽包、高温反应器 |
| C13 | 低温防霜型 | 304/1Cr18Ni9Ti | ＞-40℃ | 0~2.45MPa | LNG、液氨、低温储罐 |
| C14 | 液氨/LPG专用 | 304/1Cr18Ni9Ti | -20~150℃ | 0~2.45MPa | 液氨、液化石油气球罐（密度0.45~0.7g/cm³） |
| C15 | 耐腐型 | 316L | -20~200℃ | 0~2.5MPa | 中度腐蚀性介质，海水、氯离子环境 |
| C16 | 防腐型PP | PP塑料 | -20~100℃ | 0~0.6MPa | 盐酸、稀硫酸等常温常压酸碱 |
| C17 | 超高温高压型 | 304/316L | -20~350℃ | 10MPa | 超高压反应釜、加氢装置 |
| C18 | 极高压力型 | 304/316L | -20~200℃ | 10~42MPa | 高压锅炉、合成氨装置 |
| C19 | PTFE内衬型 | 304内衬PTFE | -20~180℃ | 0~2.5MPa | 浓硫酸、氢氟酸、强腐蚀性介质 |
| C20 | 夹套保温型 | 304/316L | -20~350℃ | 0~2.5MPa | 易结晶介质（沥青、石蜡、硫磺） |
| C21 | 高粘度介质型 | 304/316L | -20~200℃ | 0~2.5MPa | 重油、沥青、树脂（粘度≤0.05Pa·S） |
| C22 | 食品专用型 | 316L卫生级 | -20~150℃ | 0~1.0MPa | 制药、食品CIP/SIP系统 |
具体选型请咨询安徽初辰（GCC）技术支持，提供介质名称、密度、温度、压力、量程、腐蚀性及法兰标准，我们将为您匹配最优型号与配置方案。
八、UHZ-518系列 常见问题（FAQ）
Q1：UHZ-518系列最高能耐多高的温度和压力？
A：UHZ-518系列作为高温高压磁翻板液位计，全系列覆盖温度范围-40~450℃，压力范围0~42MPa。其中C18极高压力型最高耐压42MPa，C12/C17高温高压型最高耐温350℃、耐压9.6MPa，C13低温防霜型最低可测-40℃。具体选型时需根据实际工况温度、压力值选择对应型号，严禁超温超压使用。
Q2：高温环境下磁翻板会退磁吗？测量精度会下降吗？
A：不会退磁。UHZ-518系列采用经过特殊筛选的耐高温稀土永磁材料，其居里点远高于450℃工作温度上限，在-40~450℃范围内磁性能稳定，不会发生退磁现象。高温高压工况（温度＞150℃或压力＞2.5MPa）下，由于热膨胀和机械应力影响，测量精度从常温常压的±10mm变为±15mm，该指标在工业液位测量中仍属于高精度水平。
Q3：UHZ-518系列磁翻板液位计与玻璃板液位计相比有什么优势？
A：UHZ-518系列相比传统玻璃板（管）液位计具有五大优势：①安全性高，指示部分与介质完全隔离，无破裂泄漏风险，适用于高温高压、有毒有害介质；②耐温耐压范围宽，玻璃板通常限于200℃、2.5MPa以下，而UHZ-518可达450℃、42MPa；③显示醒目，红白双色翻柱可视距离远，带荧光粉型号支持夜间观察；④功能扩展强，可配4~20mA远传、HART通讯、报警开关，实现自动化控制；⑤免维护，无机械磨损，使用寿命3~5年以上，玻璃板需定期更换。
Q4：介质密度只有0.45g/cm³，能测量吗？浮子会不会浮不起来？
A：可以测量。UHZ-518系列标准浮子适配介质密度≥0.45g/cm³，C14液氨LPG专用型专门针对0.45~0.7g/cm³低密度介质设计（如液氨、液化石油气、轻油）。浮子的设计遵循阿基米德浮力原理，浮子自重与浮力经过精密计算匹配，确保在最低密度0.45g/cm³时仍能可靠浮起。若介质密度低于0.45g/cm³，可联系厂家定制特殊加大体积浮子。
Q5：高压型磁翻板液位计的远传信号准确吗？高压会影响4~20mA输出吗？
A：非常准确。UHZ-518系列的远传变送器采用干簧管电阻链或磁致伸缩原理，与主导管内的浮子通过磁场耦合，变送器本身不接触高压介质，因此工作压力对信号输出没有影响。变送器分辨率±1~±10mm，输出4~20mA标准信号，负载能力500Ω，传输距离大于3000m，在0~42MPa全压力范围内均能保持稳定的测量精度。高压工况下只需确保法兰连接密封可靠即可。
Q6：测量范围超过6000mm可以定制吗？分段制造会影响精度吗？
A：可以定制。UHZ-518系列标准测量范围300~6000mm，超过6000mm时可分段制造，最大可达15000mm。分段制造时在两段之间增加中间支撑法兰，每段独立装配浮子，通过法兰对接保证腔体连通。分段设计不会影响整体测量精度，每段仍保持±10mm（常温）或±15mm（高温高压）的精度指标。但需注意，分段越多，现场安装对接要求越高，建议尽量控制在2~3段以内。
Q7：安装后发现翻柱颜色与实际液位不一致（乱翻）怎么办？
A：首先检查液位计是否垂直安装，倾斜会导致浮子卡阻。其次确认主导管周围200mm内无导磁体干扰。然后用专用磁钢沿翻板面板自上而下导引一次，强制所有翻柱复位。最后缓慢开启引液阀门，让介质平稳进入，避免液体急速冲击浮子。若问题持续，可能是浮子磁钢退磁（高温超温导致）或翻柱内磁柱失效，需联系厂家更换。高温工况下还需检查是否因热膨胀导致浮子卡死。
九、UHZ-518系列 包装与售后服务
标准包装清单
UHZ-518系列高温高压磁翻板液位计主体 1台（含磁性浮子）
双色磁翻板指示面板 1套（已安装于主导管，配透明防护窗）
法兰密封垫片 2片（金属缠绕垫或透镜垫，按压力等级配置）
安装使用说明书 1份（含接线图、调试步骤、型号命名规则）
产品合格证及出厂检验报告 1份（含压力测试、气密性测试数据）
防爆型另附防爆合格证复印件及防爆使用说明书 1份
质保与售后
质保期限：自出厂之日起18个月，因产品质量问题导致的故障免费维修或更换。高温高压型质保期内提供免费现场技术支持一次。
技术支持：7×12小时技术咨询热线，提供安装指导、故障排查、参数设置、型号解码等全方位技术支持。紧急情况提供24小时响应服务。
选型指导：免费提供工况分析、产品选型、方案设计服务，根据介质温度、压力、腐蚀性、密度、量程等参数定制最优配置，避免过度设计。
定制服务：支持非标定制，包括超大量程（超过15000mm）、特殊法兰规格（美标ANSI、日标JIS）、超高温（＞450℃）、超高压（＞42MPa）、特殊材质（钛材、哈氏合金）等极限工况定制。
