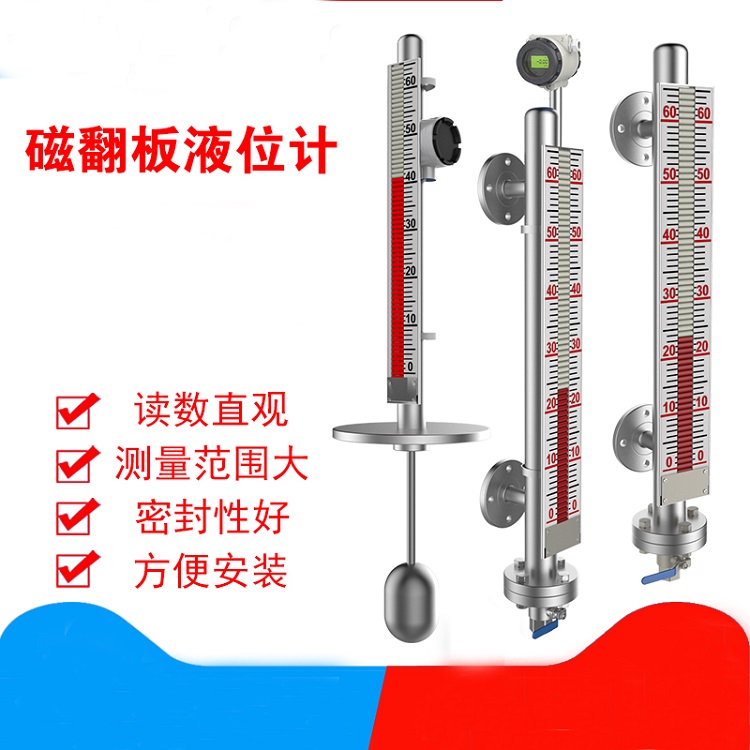

UHZ-158D系列顶装式磁翻板液位计是安徽初辰（GCC）专为地下贮槽、埋地罐及不宜侧面开孔容器设计的液位测量仪表，采用浮球-连杆-磁钢耦合结构，可在容器顶部垂直安装，实现液位的就地指示、4~20mA远传输出及报警控制，适用于粘度较大的液体介质。
一、产品概述——UHZ-158D系列顶装式磁翻板液位计
安徽初辰（GCC）UHZ-158D系列顶装式磁翻板液位计是针对地下槽、箱、池和容器及不宜侧面开孔容器的液位指示需求而设计的工业液位测量仪表。该产品广泛应用于石油化工、化肥、医药、船舶、电力、环保水处理、冶金等行业中各种塔、罐、槽及球形容器的液位测量与控制，特别适用于容器侧面安装空间不足或侧面开孔不便的工况场景。
该产品基于浮力原理与磁耦合原理工作：以浮球为测量元件，当被测容器内的液位升降时，浮球随液面上下浮动，通过与之连接的连杆带动顶杆上端的磁钢同步移动。磁钢产生的磁场经磁性耦合传递到现场检测指示器，驱动红白翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，指示器的红白分界处即为容器内介质液位的实际高度。该产品若配上远传配套仪表，可实现远距离指示、检测、记录与控制。
①顶部垂直安装：适用于地下贮槽、埋地罐及不宜侧面开孔的容器；②适用于高粘度介质：浮球-连杆结构对粘稠液体适应性强；③观察方向可任意改变：翻柱面板可360°旋转调整；④完全介质隔离：现场指示部分与被测介质完全隔离，不受高压腐蚀性影响；⑤功能扩展灵活：可选配4~20mA远传变送器及磁控报警开关。
二、UHZ-158D系列 核心技术参数
| 参数项 | 规格值 |
|---|---|
| 测量范围 | 300~5000mm（超过5000mm可另行设计，一般不超过5m） |
| 测量精度 | ±10mm，±16mm |
| 分辨率 | 10mm |
| 翻柱直径 | 10mm，16mm |
| 工作压力 | ≤2.5MPa（2.5MPa以上可另行设计） |
| 介质温度 | -20~+250℃ |
| 介质密度 | ≥0.45g/cm³ |
| 介质密度差 | ≥0.15g/cm³（测量界位） |
| 介质粘度 | ≤0.4Pa·S |
| 环境振动 | 频率≤25Hz，振幅≤0.5mm |
| 连接法兰 | DN100，PN1.0（公制管）；HG20592~20635-97标准（GB、ANSI、DIN等可定制） |
| 主体材质 | 304/1Cr18Ni9Ti（标准）；316L、321、316Ti、钛等（可选） |
| 浮球材质 | 304、316L、钛、PP、PTFE（按介质腐蚀性选配） |
| 输出信号 | 可选4~20mA DC（二线制）；开关量（磁控报警开关） |
| 供电电源 | DC 24V（远传变送器）；报警开关无需供电 |
| 防护等级 | IP65（标准） |
| 防爆等级 | 普通型（标配）；可选ExdⅡBT4隔爆型 / ExiaⅡCT4本安型 |
| 安装方式 | 顶装式（顶部垂直安装，法兰连接） |
三、UHZ-158D系列 7大核心特点
【顶部垂直安装，解决侧面开孔难题】在容器不适宜侧面开孔或容器周围空间很少时，UHZ-158D顶装式磁翻板液位计可直接安装在容器顶部，通过顶部法兰垂直插入容器内部，完美解决地下贮槽、埋地罐、立式密闭反应釜等侧面无法安装液位计的难题。安装位置灵活，可在容器的上部或下部根据观察需求选择安装。
【浮球-连杆-磁钢耦合，适用于高粘度介质】与侧装式浮子直接在主导管内浮动不同，UHZ-158D采用浮球在容器内随液面浮动、通过挺直连杆带动护导管内磁钢上下移动的结构。该设计对粘度较大的液体介质（≤0.4Pa·S）适应性强，浮球不受主导管径限制，浮力更大，即使在重油、沥青、树脂等高粘度介质中也能稳定浮动，确保测量可靠。
【观察方向可任意改变，安装灵活度高】磁翻柱指示面板与护导管之间采用可调式连接结构，安装完成后可根据现场观察需求，将显示面板方向任意旋转调整，便于操作人员从不同角度读取液位。该设计特别适用于空间狭窄的泵房、地下井等场合，无需改变液位计主体安装位置即可实现最佳可视角度。
【完全介质隔离，不受高压腐蚀性影响】液位计的现场指示部分（磁翻柱面板、远传变送器、报警开关）通过护导管壁与被测介质完全隔离，浮球在容器内接触介质，连杆和磁钢在护导管内运动，磁场穿透管壁实现非接触驱动。该设计使指示机构不受介质高压、强腐蚀、有毒有害特性影响，安全可靠，杜绝泄漏风险。
【双色翻柱就地指示，无需电源可视远】红白双色磁翻柱均匀排列于铝合金卡槽中，液位上升时翻柱由白转红，下降时由红转白，无需任何外部电源即可清晰显示液位变化。翻柱直径可选10mm或16mm，红白交界线醒目，可视距离达10米以上，适用于室外大型储罐及无供电区域的液位观测。
【4~20mA远传+磁控报警，实现远程监控】可选配干簧管电阻链式远传变送器，将磁钢位置变化转换为4~20mA标准电流信号，直接接入DCS、PLC等自动化系统。同时可在护导管上任意位置安装磁控报警开关，实现液位上、下限越位报警及泵阀联锁控制，满足无人值守场合的自动化控制需求。
【结构坚固简单，安装维护方便】产品无复杂电子电路、无机械传动磨损件，核心运动部件仅为浮球和连杆。在正常工作条件下，浮球随液面自由浮动，连杆沿护导管中心线上下移动，结构简单可靠。加装液位开关变送器及控制开关时，不需停机即可随时安装调整，维护便捷，使用成本低。
四、顶装式磁翻板液位计工作原理
UHZ-158D系列顶装式磁翻板液位计基于浮力原理与磁耦合原理工作。液位计通过顶部法兰垂直安装于被测容器上，护导管伸入容器内部，护导管下端装有浮球。当被测容器内的液位升降时，浮球在液体浮力作用下随液面上下浮动，浮球通过与之相联的挺直连杆带动护导管内的磁钢同步升降。
液位高度 = 浮球位置高度 - 盲区补偿值 = 红白翻柱交界线对应刻度值
连杆上端的磁钢产生的磁场强度足以穿透不锈钢护导管壁（非导磁材料）。当磁钢经过某段翻柱时，磁场作用于翻柱内的小磁柱，驱动翻柱翻转180°，使外侧颜色由白色变为红色。磁钢离开后，翻柱在磁保持作用下维持翻转状态；当液位下降磁钢反向经过时，翻柱再次翻转恢复白色。因此，红色翻柱区域始终与液位高度对应，红白交界线即为实时液位值。
对于远传功能，在护导管外侧对应液位高度位置安装干簧管电阻链与变送模块。当液位带动磁钢上下变化时，磁场引起相应位置干簧管吸合，改变串联电阻回路阻值，变送模块将阻值变化转换为4~20mA标准电流信号输出。报警开关同样利用干簧管与磁钢的磁耦合作用，在设定液位点输出继电器开关信号，实现报警或限位控制。
由于顶装式结构浮球本身具有一定高度，测量时存在结构盲区。出厂时标尺刻度零位已迁移到实际值，用户读数时无需额外计算。对于不同介质密度，浮球长度设计不同，盲区高度也不同，订货时需确认介质密度以便厂家精确设置零位迁移。
五、UHZ-158D系列 典型应用场景
🛢️ 石油化工地下储罐
适用介质：原油、成品油、柴油、汽油、化工溶剂
环境条件：地下埋地罐、半埋地储槽，侧面无法开孔，温度-20~80℃
选型建议：标准型304材质，DN100 PN1.0法兰，量程根据罐深确定（一般不超过5m），可选4~20mA远传接入库区监控系统
🌊 环保水处理地下调节池
适用介质：污水、清水、酸碱中和液、混凝剂溶液
环境条件：地下混凝土池、钢筋混凝土箱，顶部开口小，侧面开孔困难
选型建议：304或316L材质，顶装式DN100法兰，配高低液位报警开关，防止水泵空转及溢流
⚡ 化工行业高粘度反应釜
适用介质：重油、沥青、树脂、聚合物溶液、粘稠化工原料
环境条件：立式反应釜、搅拌罐，介质粘度较高，温度可达150℃
选型建议：316L材质，浮球加大设计，量程不超过5m，注意避开搅拌器正下方，可选蒸气夹套伴热型防止介质凝固
❄️ 低温液氨/LPG储罐
适用介质：液氨、液化石油气（LPG）、液化天然气（LNG）
环境条件：低温球罐、卧式储槽，介质密度0.45~0.7g/cm³，温度-20~50℃
选型建议：液氨专用型，304材质，浮球按低密度介质设计，配防霜夹套及真空绝热层，可选防爆型远传
🛡️ 酸碱防腐地下槽池
适用介质：盐酸、稀硫酸、氢氧化钠、电镀液、废酸废碱
环境条件：地下防腐槽、PP/FRP储罐，温度-20~100℃，常压或低压
选型建议：防腐型（PP外层玻璃钢或不锈钢内衬PP），浮球选PP或PTFE材质，压力≤1.0MPa，注意介质温度不超过材质耐温上限
🍞 食品制药CIP清洗液罐
适用介质：纯化水、CIP碱洗液（氢氧化钠）、CIP酸洗液（硝酸）
环境条件：食品厂、制药厂地下清洗液储罐，卫生要求较高
选型建议：316L卫生级材质，表面抛光处理，顶装式便于罐顶平台操作，可选4~20mA远传接入PLC控制CIP流程
六、UHZ-158D系列 安装指南
1. 安装位置选择
液位计护导管安装必须保持垂直，主体管的倾斜度必须小于3°，确保浮球在容器内自由浮动，连杆在护导管内顺畅移动不受卡阻。
安装位置应避开容器进料口、出料口及搅拌器正下方，防止液体冲击导致浮球剧烈晃动、连杆弯曲或翻柱乱翻。
护导管周围200mm范围内禁止有导磁体靠近，包括铁磁性支架、管道、阀门等，避免外部磁场干扰磁耦合作用。
若安装高度达到4~5m时，建议在液位计两边增加固定拉索，以保证仪表在现场有振动、碰撞或大风等恶劣环境下不受损坏。
2. 顶装式法兰安装步骤
确认容器顶部法兰规格与液位计法兰匹配（标准DN100 PN1.0，可定制PN1.6、PN2.5），检查法兰密封面完好、无划痕、无锈蚀。
在容器顶部中心位置开孔并焊接法兰底座，确保法兰面水平且与容器轴线垂直，两法兰面平行度误差≤1mm。
将液位计护导管从顶部垂直插入容器，顶部法兰与底座对接，装入密封垫片（推荐使用PTFE或耐介质橡胶垫片），按对角顺序均匀紧固螺栓。
安装时连杆不能弯曲，必须挺直装入护导管内。检查浮球在容器内活动自如，不与容器壁、搅拌器、加热管等障碍物碰撞。
安装完成后，使用所附磁钢对指示器的磁翻柱引导一次，使零位以上指示白色，零位以下指示红色（空罐情况下；如罐内已有液体，有液位部分指示红色，无液位部分指示白色）。
3. 电气接线说明
远传变送器接线：打开接线盒，按标识接入DC 24V电源（+24V、0V），信号输出端（I+、I-）接4~20mA接收设备。接线完成后检查绝缘电阻，确保无短路，负载电阻不超过500Ω。
报警开关接线：磁控开关为无源干簧管触点或继电器输出，按常开（NO）或常闭（NC）需求接入报警回路或PLC输入模块。加装液位开关及控制开关时，不需停机可随时安装调整，开关位置可在护导管导轨上任意滑动设定。
防爆型接线：防爆型远传/开关必须使用防爆格兰头引入电缆，接线盒盖必须拧紧并确保防爆面完好，严禁在带电状态下开启防爆外壳。
4. 调试校准方法
零位校准：在容器空罐状态下，确认翻柱显示：零位线以下红色，零位线以上白色。如有不一致，用磁钢沿翻板面板逐段导引复位。注意：出厂时标尺刻度零位已按实际盲区值迁移，用户无需额外补偿。
满位验证：将容器注满至满量程高度，检查翻柱翻转是否到达满量程刻度，红白交界线应与实际液面高度一致，误差不超过±10mm或±16mm（按订货精度等级）。
远传信号校准：使用标准电流表监测4~20mA输出，零位对应4mA，满位对应20mA。如有偏差，调节变送器模块上的零点（ZERO）和满度（SPAN）电位器。
报警点设定：在需要报警的液位高度，将磁控开关安装在护导管对应位置的导轨上，上下移动开关至触发/释放临界点，紧固定位螺钉并做标记。
七、UHZ-158D系列 选型指南
UHZ-158D系列包含多种细分型号，用户可根据介质温度、压力、腐蚀性、密度等核心参数进行精准选型。以下为常用型号对照表：
| 型号代码 | 结构特点 | 接液材质 | 温度范围 | 压力范围 | 典型应用 |
|---|---|---|---|---|---|
| D10 | 标准型 | 304/1Cr18Ni9Ti | -20~150℃ | 0~2.45MPa | 通用工况，水、油品等中性介质地下罐 |
| D11 | 高压型 | 304/1Cr18Ni9Ti | -20~150℃ | 2.45~9.6MPa | 中高压立式储罐、压力容器顶部安装 |
| D12 | 高温高压型 | 304/1Cr18Ni9Ti | -20~350℃ | 2.45~9.6MPa | 高温反应釜、热媒储罐顶部液位监测 |
| D13 | 低温防霜型 | 304/1Cr18Ni9Ti | ＞-40℃ | 0~2.45MPa | 低温地下储罐、LNG/液氨接收站 |
| D14 | 液氨/LPG专用 | 304/1Cr18Ni9Ti | -20~150℃ | 0~2.45MPa | 液氨、液化石油气球罐（密度0.45~0.7g/cm³） |
| D15 | 耐腐型 | 316L | -20~150℃ | 0~2.45MPa | 中度腐蚀性介质，海水、氯离子环境地下池 |
| D16 | 防腐型PP | PP（外层玻璃钢） | -20~100℃ | 0~0.6MPa | 盐酸、稀硫酸等常温常压酸碱地下槽 |
| D17 | 防腐型PVC | U-PVC（外层玻璃钢） | -20~60℃ | 0~0.5MPa | 污水处理、弱酸碱常温池 |
| D19 | 防腐型内衬PP | 不锈钢内衬PP | -20~100℃ | 0~1.0MPa | 强腐蚀介质，结构强度与防腐兼顾 |
| D21 | 蒸气夹套加热型 | 304/1Cr18Ni9Ti | -20~150℃ | 0~2.45MPa | 易凝固介质（沥青、石蜡、硫磺）地下储罐 |
| D22 | 高粘度介质型 | 304/0Cr18Ni9 | -20~150℃ | 0~2.45MPa | 重油、树脂、聚合物等高粘度液体 |
具体选型请咨询安徽初辰（GCC）技术支持，提供介质名称、密度、温度、压力、量程、腐蚀性及法兰标准，我们将为您匹配最优型号与配置方案。选型时测量范围不宜过长，一般不超过5m，否则将影响液位计的稳定与可靠。
八、UHZ-158D系列 常见问题（FAQ）
Q1：UHZ-158D顶装式与UHZ-158C侧装式有什么区别？该如何选择？
A：两者核心区别在于安装方式和内部结构。UHZ-158D顶装式通过容器顶部法兰垂直安装，采用浮球-连杆-磁钢结构，适用于地下贮槽、埋地罐及不宜侧面开孔的容器，且对高粘度介质适应性强。UHZ-158C侧装式通过容器侧面法兰水平安装，采用柱状浮子在主导管内直接浮动，结构更紧凑，适用于立式储罐、卧式槽罐等侧面可开孔的场合。选型原则是：容器侧面可开孔且空间充足时优先选侧装式；容器为地下池、埋地罐或侧面开孔困难时，必须选顶装式。
Q2：顶装式磁翻板液位计的"盲区"是什么意思？如何补偿？
A：顶装式磁翻板液位计由于结构原因，浮球本身具有一定高度，当液位低于浮球底部时，浮球无法浮起，导致最低液位段无法测量，此段即为盲区。盲区高度与浮球长度及介质密度有关，介质密度越低，所需浮球体积越大，盲区也越大。出厂时标尺刻度零位已按实际盲区值迁移到实际值，用户直接按刻度读数即可，无需额外计算补偿。订货时需提供介质密度，以便厂家精确设计浮球尺寸和零位迁移量。
Q3：UHZ-158D的量程最长可以做到多少？
A：UHZ-158D标准测量范围为300~5000mm。量程超过5000mm时可另行设计，但一般不超过5m，否则浮球连杆过长，易产生弯曲变形和晃动，影响液位计稳定性和可靠性。若容器深度超过5m且必须采用顶装式，建议考虑分段设计或改用其他测量原理（如投入式液位计、雷达液位计）作为补充方案。
Q4：介质粘度较大时，浮球会卡住吗？
A：UHZ-158D顶装式结构对高粘度介质（≤0.4Pa·S）具有良好适应性。浮球位于容器内部自由空间，不受主导管径限制，浮力大、活动空间充裕，不易卡阻。但安装时必须确保浮球周围无障碍物（如搅拌器、加热管、支撑件），且护导管和连杆必须保持垂直。对于粘度极高或易凝固介质，建议选用D22高粘度介质型或D21蒸气夹套加热型，通过伴热降低介质粘度，确保浮球活动自如。
Q5：顶装式法兰为什么是DN100？可以改成DN80或DN150吗？
A：DN100 PN1.0是UHZ-158D顶装式的标准出厂法兰尺寸，该规格兼顾了护导管强度、浮球通过性和安装便利性。若用户设备法兰为DN80，可通过变径法兰过渡连接；若需DN150或其他规格，可在订货时注明，厂家可按GB、ANSI、DIN等标准定制。但需注意，法兰尺寸变化可能影响护导管直径和浮球尺寸，需重新核算浮力与磁场耦合参数。
Q6：安装时连杆弯曲了怎么办？对测量有什么影响？
A：连杆弯曲是顶装式液位计的常见安装问题，会导致磁钢在护导管内卡阻或偏离中心线，造成翻柱翻转不灵敏、指示滞后或失灵。安装时连杆必须挺直装入，严禁弯曲。若发现连杆已弯曲，应拆下液位计，更换笔直连杆或整台返厂维修。现场安装高度超过4m时，建议在液位计两侧增加固定拉索，防止振动或碰撞导致连杆变形。
Q7：翻柱面板的方向可以调整吗？如何操作？
A：可以调整。UHZ-158D的磁翻柱指示面板与护导管之间采用可调式连接结构，安装完成后可松开面板固定螺栓，将显示面板绕护导管轴线旋转至便于观察的方向，然后重新紧固螺栓。该设计允许360°任意调整，特别适用于空间狭窄的泵房、地下井等场合，无需改变液位计主体安装位置即可实现最佳可视角度。
九、UHZ-158D系列 包装与售后服务
标准包装清单
UHZ-158D系列顶装式磁翻板液位计主体 1台（含浮球、连杆、磁钢组件）
双色磁翻柱指示面板 1套（已安装于护导管，配透明防护窗）
顶部连接法兰 1只（DN100 PN1.0，HG20592~20635-97标准）
法兰密封垫片 1片（PTFE材质）
安装使用说明书 1份（含盲区说明、安装步骤、调试方法）
产品合格证及出厂检验报告 1份
备用校正磁钢 1只
质保与售后
质保期限：自出厂之日起18个月，因产品质量问题导致的故障免费维修或更换。
技术支持：7×12小时技术咨询热线，提供安装指导、故障排查、参数设置、盲区计算等全方位技术支持。
选型指导：免费提供工况分析、产品选型、方案设计服务，根据容器类型、介质特性、安装条件定制最优配置。
定制服务：支持非标定制，包括超大量程（超过5m需评估）、特殊法兰规格（DN80/DN150等）、特殊材质（钛材、哈氏合金）、高压型（＞2.5MPa）、高温型（＞250℃）等。
安徽初辰（GCC）——精准测量，值得信赖！
专注工业自动化仪表，为您的生产过程保驾护航
