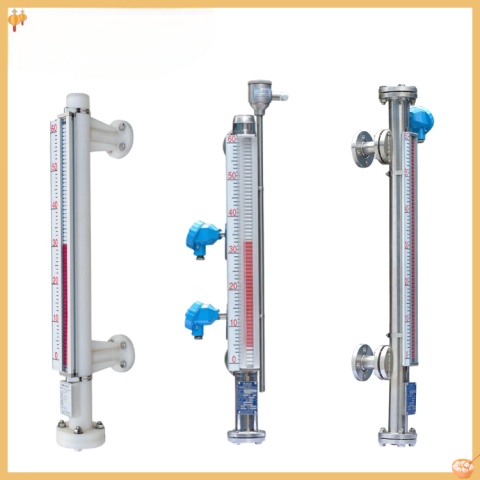

UHZ-158C系列侧装式磁翻板液位计是安徽初辰（GCC）专为储罐、反应釜、锅炉、塔器等容器侧壁安装场景设计的工业液位测量仪表，采用304/316L不锈钢主体与磁耦合翻板指示技术，可在-40~450℃、0~25MPa工况下实现液位的就地指示、4~20mA远传输出及高低限报警控制，适用于石油、化工、电力、冶金、环保等行业。
一、产品概述——UHZ-158C系列侧装式磁翻板液位计
安徽初辰（GCC）UHZ-158C系列侧装式磁翻板液位计是工业领域最常用的液位测量仪表类型之一，通过容器侧面法兰水平连接，基于磁性耦合原理实现液位的现场指示和远传信号输出。该产品广泛应用于石油、化工、电力、冶金、制药、食品、环保、船舶、锅炉等行业的各类贮液罐、贮槽、反应釜、发酵罐、高低压加热器、凝结器、蒸发器及其他压力容器的液位、液面及两种不同介质界面测量与显示。
该产品基于浮力原理与磁耦合原理工作：液位计主导管通过上下侧法兰与被测容器连通形成连通器结构，主导管内装有柱状磁性浮子。当容器内液位升降时，主导管内液位同步变化，磁性浮子在液体浮力作用下沿导管上下浮动。浮子内永久磁钢产生的磁场穿透主导管壁，驱动外部磁翻板指示器中的红白翻柱翻转180°，液位上升时翻柱由白转红，下降时由红转白，红白交界线即为实际液位高度。同时，浮子磁场作用于外置干簧管传感元件，经变送模块转换为4~20mA标准信号，并触发磁控报警开关，实现远程监控与联锁控制。
①侧装式水平连接：通过容器侧面法兰安装，适用于储罐、反应釜等标准容器；②耐温耐压范围宽：-40~450℃，0~25MPa，覆盖绝大多数工业工况；③4~20mA远传+高低报警：标准信号输出，直接接入DCS/PLC系统；④完全介质隔离：指示机构与介质零接触，杜绝泄漏风险；⑤显示方向可调：翻板面板可360°旋转，适应不同观察角度。
二、UHZ-158C系列 核心技术参数
| 参数项 | 规格值 |
|---|---|
| 测量范围 | 300~6000mm（标准配置）；大于6000mm可协商订货；最大可达15000mm |
| 测量精度 | ±10mm（磁翻板指示）；±0.5%FS（4~20mA远传变送器） |
| 显示精度 | ±0.03%FS±1个数（带数字显示时） |
| 分辨率 | 10mm |
| 盲区 | 无（全量程可视） |
| 工作压力 | 0~25MPa（系列范围）；标准型≤2.5MPa；高压型2.5~10MPa；超高压型10~25MPa |
| 工作温度 | -40~450℃（系列范围）；A型≤80℃；B型≤120℃；C型≤300℃；D型≤450℃ |
| 介质密度 | ≥0.45g/cm³（标准型≥0.5g/cm³） |
| 介质密度差 | ≥0.15g/cm³（测量界位） |
| 介质粘度 | ≤0.4Pa·S（≤0.04Pa·S高精度型可选） |
| 跟随速度 | ≤0.08m/s |
| 主体材质 | 304/1Cr18Ni9Ti（标准）；316L、321、316Ti、钛等（可选） |
| 主导管直径 | ￠48mm、￠57mm、￠62mm |
| 浮子材质 | 304、316L、钛、PP、PTFE包裹（按介质腐蚀性选配） |
| 翻柱材质 | ≤80℃：ABS塑料；≥80℃：陶瓷或金属 |
| 显示器材质 | ≤80℃：ABS塑料；≥80℃：铝合金 |
| 连接法兰 | DN20/DN25（标准）；DN20~DN150（可选） |
| 法兰标准 | HG/T20592-20635-97（GB、ANSI、DIN、JIS可定制） |
| 法兰材质 | 碳钢、304、316L |
| 输出信号 | 4~20mA DC（二线制）；可选0~10mA、HART协议、RS485 |
| 供电电源 | DC 24V（远传变送器）；报警开关无需供电 |
| 负载电阻 | ≤500Ω（24VDC供电时） |
| 传送距离 | ＞3000m |
| 报警开关 | 常开/常闭型；触点容量250VAC/1A（阻性）；开关寿命100000次 |
| 防爆等级 | ExdⅡBT4（隔爆型）；ExiaⅡCT4（本安型） |
| 防护等级 | IP65（标准）；IP66/IP67（可选） |
| 环境振动 | 频率≤25Hz，振幅≤0.5mm |
| 安装方式 | 侧装式（垂直安装，法兰水平连接） |
三、UHZ-158C系列 7大核心特点
【侧装式水平连接，适配标准容器】UHZ-158C通过容器侧面法兰水平连接安装，是工业储罐、反应釜、锅炉、塔器等标准容器最常用的液位计安装形式。主导管作为容器旁通管道与容器连通，管内液位与容器内实际液位完全一致。标准侧法兰为DN20/DN25，可直接匹配化工部HG/T20592-20635-97标准法兰，安装便捷，互换性强。
【耐温耐压范围宽，覆盖全工况需求】产品工作温度范围-40~450℃，工作压力范围0~25MPa，远超玻璃管液位计的适用极限。按温度分A（≤80℃）、B（≤120℃）、C（≤300℃）、D（≤450℃）四档，按压力分标准型（≤2.5MPa）、高压型（2.5~10MPa）、超高压型（10~25MPa）三档，可精准匹配从常温水箱到高压锅炉汽包的各类工况，避免过度设计。
【磁耦合双色翻板，无需电源就地指示】红白双色磁翻柱均匀排列于铝合金卡槽中，液位上升时翻柱由白转红，下降时由红转白，无需任何外部电源即可清晰显示液位变化。翻柱直径标准10mm，可视距离达30米以上。高温型（≥80℃）翻柱采用陶瓷或金属材质，耐温不褪色；低温型采用ABS塑料，韧性好抗冲击。显示面板可360°旋转调整，适应不同观察角度。
【4~20mA远传+HART通讯，精准接入自控系统】可选配干簧管电阻链式或磁致伸缩式远传变送器，将浮子磁场变化转换为4~20mA标准电流信号，可选HART协议或RS485数字通讯。变送器分辨率±1~±10mm，负载电阻500Ω（24VDC供电），传送距离大于3000m，可直接接入DCS、PLC、SCADA等自动化系统，实现液位远程连续监测、数据记录及集中控制。
【高低限磁控报警，联锁控制安全防护】可在翻板面板导轨上任意位置安装磁性限位开关，实现液位上、下限越位报警及泵阀联锁控制。开关类型包括常开型（高于报警点闭合）和常闭型（高于报警点断开），触点容量250VAC/1A（阻性），机械寿命100000次。报警开关自带磁保持功能，状态稳定无抖动，有效防止溢流、干转及安全事故。
【完全介质隔离，杜绝泄漏风险】液位指示机构（磁翻板面板）、远传变送器及报警开关均通过不锈钢主导管壁与被测介质完全隔离，浮子磁场穿透管壁实现非接触驱动。主导管采用￠48/￠57/￠62mm优质无缝钢管，连接管处采用拉孔焊接工艺，内部无划痕，密封性强。该设计从根本上消除了玻璃管液位计的破裂泄漏隐患，适用于有毒有害、易燃易爆、强腐蚀性介质的液位监测。
【结构简单坚固，终身免维护设计】产品无复杂电子电路、无机械传动磨损件，核心运动部件仅为磁性浮子。在正常工作条件下，浮子沿主导管内壁上下浮动，不受介质粘度、轻微泡沫及沉积物影响。整机设计简单、紧凑、坚固可靠，无维护工作量，能在户外长期安装使用，使用寿命3~5年以上，大幅降低运行成本。
四、侧装式磁翻板液位计工作原理
UHZ-158C系列侧装式磁翻板液位计基于浮力原理与磁耦合原理工作。液位计主导管通过上下侧法兰与被测压力容器连通，形成连通器结构，主导管内液位与容器内实际液位始终保持一致。主导管内装有柱状磁性浮子，浮子内封装环形永久磁钢，当容器内液位升降时，浮子在液体浮力作用下沿主导管内壁同步升降。
液位高度 = 浮子位置高度 = 红白翻柱交界线对应刻度值
浮子内磁钢产生的磁场强度足以穿透304/316L不锈钢主导管壁（非导磁材料）。当浮子经过某段翻柱时，磁场作用于翻柱内的小磁柱，驱动翻柱翻转180°，使外侧颜色由白色变为红色。浮子离开后，翻柱在磁保持作用下维持翻转状态；当液位下降浮子反向经过时，翻柱再次翻转恢复白色。因此，红色翻柱区域始终与液位高度一致，红白交界线即为实时液位值。
对于远传功能，在主导管外侧对应液位高度位置安装干簧管电阻链与变送模块。当液位带动浮子上下变化时，浮子磁场引起相应位置干簧管吸合，改变串联电阻回路阻值，变送模块将阻值变化转换为4~20mA标准电流信号输出。报警开关同样利用干簧管与磁铁的磁耦合作用，在设定液位点输出继电器开关信号，实现报警或限位控制。整个测量过程无机械接触、无摩擦磨损，不受高温高压环境影响，信号传输稳定可靠。
五、UHZ-158C系列 典型应用场景
⚡ 电力行业锅炉及辅机系统
适用介质：锅炉给水、蒸汽冷凝水、除氧器水、疏水箱水
环境条件：锅炉汽包温度200~350℃、压力9~18MPa；高低加、除氧器温度100~200℃、压力0.5~2.5MPa
选型建议：C型（≤300℃）或D型（≤450℃）高温高压型，304/316L主体，配4~20mA远传接入DCS，高低报警防止干锅及满水
🛢️ 石油化工储罐及反应装置
适用介质：原油、成品油、液化气、各类化工反应液、溶剂
环境条件：常温~200℃，常压~10MPa，易燃易爆
选型建议：304/316L主体，隔爆型ExdⅡBT4，配HART协议远传变送器，DN25法兰连接，注意介质密度≥0.45g/cm³
🏭 化工行业酸碱及腐蚀性介质
适用介质：盐酸、稀硫酸、氢氧化钠、次氯酸钠、有机溶剂
环境条件：温度-20~180℃，压力0~2.5MPa，强腐蚀性
选型建议：316L主体或304内衬PTFE型，浮子选PTFE包裹或钛材，A/B型温度档，配防腐型报警开关
🌊 环保水处理及污水处理
适用介质：清水、污水、PAC/PAM药剂、酸碱中和液
环境条件：常温常压，室外或半室外，部分场合有轻微腐蚀
选型建议：304标准型A档（≤80℃），DN20法兰，配上下限报警开关防止水泵空转及溢流，可选IP67防护
🍞 食品制药行业CIP/SIP系统
适用介质：纯化水、注射用水、CIP碱洗液、CIP酸洗液、发酵液
环境条件：温度常温~150℃（SIP时），压力0~1.0MPa，卫生要求较高
选型建议：316L卫生级材质，表面抛光处理，B型（≤120℃）或C型（≤300℃），配4~20mA远传接入PLC控制CIP流程
❄️ 低温储罐及液化气系统
适用介质：液氨、液化石油气（LPG）、液化天然气（LNG）、低温丙烷
环境条件：温度-40~-20℃，压力0.5~2.5MPa，介质密度0.45~0.7g/cm³
选型建议：低温型（＞-40℃），304主体，浮子按低密度介质设计，配防霜夹套及真空绝热层，可选防爆型远传
六、UHZ-158C系列 安装指南
1. 安装位置选择
液位计安装必须垂直于水平面，垂直度偏差不得超过2°，确保浮子在主导管内自由上下运动，不与管壁产生摩擦或卡阻。
安装位置应避开容器进料口、出料口及搅拌器正下方，防止液体冲击导致浮子剧烈晃动、翻柱乱翻或浮子卡死。
主导管周围200mm范围内禁止有导磁体靠近，包括铁磁性支架、管道、阀门、护栏等，避免外部磁场干扰磁耦合作用，导致测量失准或翻柱误动作。
对于露天安装场合，建议为磁翻板面板加装防雨防护罩，避免雨水直接冲刷导致翻柱锈蚀或远传接线盒进水。
2. 侧装式法兰安装步骤
确认储罐法兰规格与液位计法兰匹配（标准DN20/DN25，高压型需核对压力等级PN16/PN25/PN40/PN63），检查法兰密封面完好、无划痕、无锈蚀。
在储罐侧面预定高度开孔并焊接法兰短管，确保法兰面水平且与罐壁垂直，两法兰面平行度误差≤1mm。高压型建议采用承插焊或对接焊结构。
将液位计主导管法兰与储罐法兰对接，装入密封垫片（推荐使用金属缠绕垫或透镜垫），按对角顺序分2~3次均匀紧固螺栓，扭矩符合相应压力等级法兰要求。
安装完成后，使用专用磁钢沿翻板面板自下而上导引一次，强制所有翻柱统一校准：零位线以下显示红色，零位线以上显示白色。
缓慢开启储罐引液阀门，使介质平稳进入主导管，观察液位上升过程中翻柱翻转是否顺畅、颜色变化是否一致。高温高压工况下需进行热态紧固，防止法兰泄漏。
3. 电气接线说明
远传变送器接线：打开接线盒（防护等级IP65/IP66），按标识接入DC 24V电源（+24V、0V），信号输出端（I+、I-）接4~20mA接收设备。HART型变送器信号线兼作通讯线，需配HART手操器或支持HART的PLC模块。接线完成后检查绝缘电阻，负载电阻不超过500Ω。
报警开关接线：磁控开关为无源干簧管触点，按常开（NO）或常闭（NC）需求接入报警回路或PLC输入模块。常开型高于报警点闭合，常闭型高于报警点断开。触点容量250VAC/1A（阻性），可直接驱动声光报警器或小型接触器。
防爆型接线：隔爆型ExdⅡBT4和本安型ExiaⅡCT4必须使用防爆格兰头引入电缆，接线盒盖必须拧紧并确保防爆面完好。本安型需配安全栅，严禁在带电状态下开启防爆外壳。
4. 调试校准方法
零位校准：在主导管无液状态下，用磁钢贴近翻板面板零位线，确保零位线以下所有翻柱显示红色，零位线以上显示白色。如有不一致，用磁钢沿翻板面板逐段导引复位。
满位验证：将容器注满至满量程高度，检查翻柱翻转是否到达满量程刻度，红白交界线应与实际液面高度一致，误差不超过±10mm。
远传信号校准：使用标准电流表监测4~20mA输出，零位对应4mA，满位对应20mA。如有偏差，调节变送器模块上的零点（ZERO）和满度（SPAN）电位器，或使用HART手操器进行数字校准。
报警点设定：在需要报警的液位高度，将磁控开关安装在翻板面板对应位置的导轨上，上下移动开关至触发/释放临界点，听到继电器吸合声后紧固定位螺钉并做标记。
七、UHZ-158C系列 选型指南
UHZ-158C系列采用标准化命名规则，用户可根据介质温度、压力、腐蚀性、密度及功能需求进行精准选型。以下为常用型号对照表：
| 型号代码 | 结构特点 | 接液材质 | 温度范围 | 压力范围 | 典型应用 |
|---|---|---|---|---|---|
| UHZ-158C-A | 标准常温型 | 304/1Cr18Ni9Ti | -20~80℃ | 0~2.5MPa | 常温水箱、污水池、一般油品储罐 |
| UHZ-158C-B | 中温型 | 304/1Cr18Ni9Ti | -20~120℃ | 0~2.5MPa | 热水罐、低压蒸汽系统、CIP清洗站 |
| UHZ-158C-C | 高温型 | 304/316L | -20~300℃ | 0~10MPa | 中高压反应釜、热媒储罐、高压加热器 |
| UHZ-158C-D | 超高温型 | 304/316L | -40~450℃ | 0~25MPa | 锅炉汽包、高温高压反应器、合成氨装置 |
| UHZ-158C-W | 保温型 | 304/316L | -20~300℃ | 0~2.5MPa | 易凝固介质（沥青、石蜡、硫磺）储罐 |
| UHZ-158C-J | 防腐型 | 316L/304内衬PTFE | -20~180℃ | 0~2.5MPa | 浓硫酸、盐酸、氢氟酸等强腐蚀介质 |
| UHZ-158C-S | 防霜型 | 304/1Cr18Ni9Ti | ＞-40℃ | 0~2.5MPa | 液氨、LPG、LNG低温储罐 |
| UHZ-158C-Ex | 防爆型 | 304/316L | -20~150℃ | 0~2.5MPa | 易燃易爆气体环境（Zone 1/2） |
具体选型请咨询安徽初辰（GCC）技术支持，提供介质名称、密度、温度、压力、量程、腐蚀性及法兰标准，我们将为您匹配最优型号与配置方案。
八、UHZ-158C系列 常见问题（FAQ）
Q1：UHZ-158C侧装式与UHZ-158D顶装式有什么区别？该如何选择？
A：两者核心区别在于安装方式和内部结构。UHZ-158C侧装式通过容器侧面法兰水平安装，采用柱状浮子在主导管内直接浮动，结构紧凑、量程范围大（可达15000mm），是工业储罐、反应釜等标准容器的首选安装方式。UHZ-158D顶装式通过容器顶部法兰垂直安装，采用浮球-连杆-磁钢结构，适用于地下贮槽、埋地罐及不宜侧面开孔的容器。选型原则是：容器侧面可开孔且空间充足时，优先选用侧装式UHZ-158C，因其结构更简单、量程更大、精度更高；容器为地下池、埋地罐或侧面开孔困难时，选用顶装式UHZ-158D。
Q2：UHZ-158C的量程最长可以做到多少？超过6000mm需要分段吗？
A：UHZ-158C标准测量范围为300~6000mm。量程大于6000mm时可协商订货，最大可达15000mm。超过6000mm时通常采用加长主导管整体制造，无需分段，因为侧装式柱状浮子在管内浮动，不受连杆长度限制。但超长主导管（＞8000mm）运输和安装时需注意刚性支撑，防止管体弯曲影响浮子运动。若现场安装空间受限，也可采用两段式法兰连接结构，中间增加支撑法兰。
Q3：介质密度只有0.45g/cm³，能测量吗？浮子会不会浮不起来？
A：可以测量。UHZ-158C标准浮子适配介质密度≥0.45g/cm³，对于液氨、液化石油气等0.45~0.7g/cm³低密度介质，可选用专用加长浮子或加大直径浮子，通过增加浮子体积来补偿低密度带来的浮力不足。订货时需提供准确介质密度，厂家将根据密度值设计浮子尺寸和沉筒距，确保浮子在最低液位时仍能可靠浮起。介质密度低于0.45g/cm³时需特殊定制。
Q4：高温环境下翻柱会褪色或变形吗？
A：不会。UHZ-158C按温度分四档配置翻柱材质：A型（≤80℃）采用ABS塑料翻柱，韧性好、颜色鲜艳；B型（≤120℃）采用耐高温ABS或改性塑料；C型（≤300℃）和D型（≤450℃）采用陶瓷或金属翻柱，耐高温、不褪色、不变形。高温型翻柱表面经特殊处理，红白颜色在高温下长期保持稳定，不会出现褪色、粘连或变形现象。用户只需按实际介质温度选择对应温度档即可。
Q5：UHZ-158C可以测量两种不同介质的界面（界位）吗？
A：可以。UHZ-158C不仅可测量液位，还可测量两种不同密度介质的界面（界位），如油水界面、酸碱界面等。界位测量要求两种介质密度差≥0.15g/cm³，且两种介质均不与浮子材质发生反应。界位测量时，浮子位于两种介质的密度平衡位置，翻柱显示的是界面高度而非液面高度。订货时需注明"界位测量"并提供两种介质的密度值，厂家将设计专用界位浮子。
Q6：远传变送器输出4~20mA信号不稳定，可能是什么原因？
A：可能原因包括：①电源电压不稳定或低于DC 20V，需确保供电在DC 24V±10%范围内；②信号线屏蔽层未可靠接地，建议采用屏蔽双绞线并单端接地；③周围有强电磁干扰源（变频器、大功率电机），需远离干扰源或加装磁环滤波；④浮子运动不顺畅导致磁场变化不均匀，检查主导管是否垂直、浮子是否卡阻；⑤负载电阻超过500Ω，导致输出电压不足；⑥变送器本身故障，可联系售后更换。
Q7：安装后发现翻柱颜色与实际液位不一致（乱翻）怎么办？
A：首先检查液位计是否垂直安装，倾斜会导致浮子卡阻。其次确认主导管周围200mm内无导磁体干扰。然后用专用磁钢沿翻板面板自上而下导引一次，强制所有翻柱复位。最后缓慢开启引液阀门，让介质平稳进入，避免液体急速冲击浮子。若问题持续，可能是浮子磁钢退磁（高温超温导致）或翻柱内磁柱失效，需联系厂家更换。高温工况下还需检查是否因热膨胀导致浮子卡死。
九、UHZ-158C系列 包装与售后服务
标准包装清单
UHZ-158C系列侧装式磁翻板液位计主体 1台（含磁性浮子）
双色磁翻板指示面板 1套（已安装于主导管，配透明防护窗）
法兰密封垫片 2片（金属缠绕垫或PTFE垫，按压力等级配置）
安装使用说明书 1份（含接线图、调试步骤、型号命名规则）
产品合格证及出厂检验报告 1份（含压力测试、气密性测试数据）
防爆型另附防爆合格证复印件及防爆使用说明书 1份
备用校正磁钢 1只
质保与售后
质保期限：自出厂之日起18个月，因产品质量问题导致的故障免费维修或更换。高温高压型质保期内提供免费现场技术支持一次。
技术支持：7×12小时技术咨询热线，提供安装指导、故障排查、参数设置、型号解码、界位计算等全方位技术支持。紧急情况提供24小时响应服务。
选型指导：免费提供工况分析、产品选型、方案设计服务，根据介质温度、压力、腐蚀性、密度、量程等参数定制最优配置，避免过度设计。
定制服务：支持非标定制，包括超大量程（超过15000mm）、特殊法兰规格（美标ANSI、日标JIS）、超高温（＞450℃）、超高压（＞25MPa）、特殊材质（钛材、哈氏合金、锆材）等极限工况定制。
